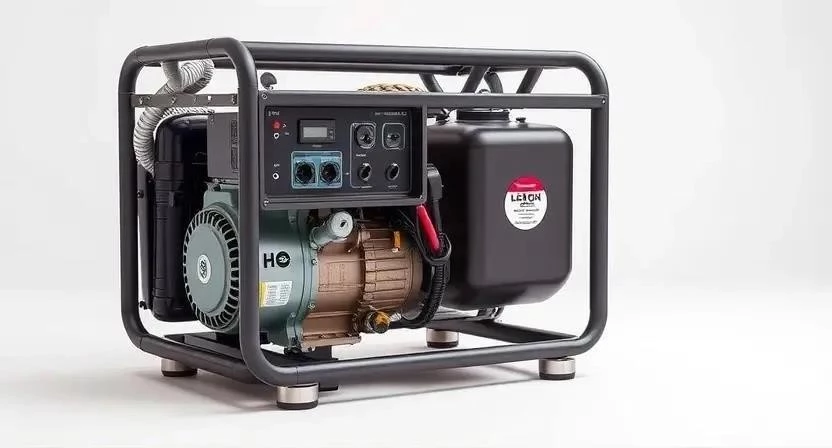

Отключение электричества в частном доме парализует привычную жизнь: затихает котел, гаснет свет, перестают работать насосы. Монтаж системы резервного питания обычно занимает один рабочий день, а стоимость базового комплекта оборудования начинается от 7 000 рублей. Правильное подключение резервного генератора к щитку решает проблему энергобезопасности и позволяет не зависеть от городских сетей. Разберем, как организовать этот процесс грамотно.
Оценка возможностей перед стартом
Я всегда начинаю с расчета суммарной мощности всех приборов, которые должны работать при аварии. Не стоит пытаться запитать весь дом, если генератор рассчитан всего на 3-5 кВт. Нужно выделить критические нагрузки: освещение, холодильник, отопление. Для работы потребуются базовые навыки электромонтажа и понимание принципов работы однофазной сети. Обычно весь процесс от закупки материалов до первого запуска занимает около 8-10 часов. Лучше всего проводить монтаж в выходной день, когда можно договориться с энергосбытом о временном отключении или просто делать это в период низкого потребления.
Комплектация для монтажа
Для надежной работы системы я подбираю компоненты с небольшим запасом по мощности. Основной элемент здесь — переключатель, который исключает подачу тока из генератора обратно в общую сеть, что могло бы привести к аварии или удару током электриков на линии.
- Реверсивный рубильник (РВИР) или блок АВР
- Медный кабель ВВГнг-LS (сечение подбирается по нагрузке)
- Гофротруба ПВХ для защиты кабеля
- Наконечники НШВИ для обжима жил
- Клеммники винтовые
- Дюбель-хомуты для крепления гофры
- Изолента ПВХ или термоусадка
- Маркировочные бирки для проводов
| Наименование | Характеристика | Количество | Примерная цена |
|---|---|---|---|
| Переключатель РВИР | 2 полюса, 40А | 1 шт. | 2 500 руб. |
| Кабель ВВГнг-LS | 3х4 мм², 10 метров | 1 шт. | 1 800 руб. |
| Гофротруба | Диаметр 20 мм, 10 м | 1 шт. | 500 руб. |
| Наконечники НШВИ | 4 мм², 50 шт. | 1 упак. | 300 руб. |
| Крепеж/Хомуты | Комплект | 1 набор | 400 руб. |

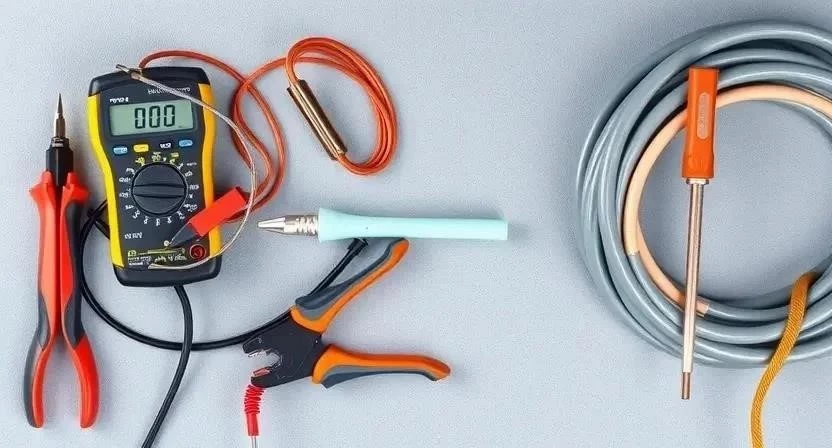

Инструментарий мастера
Без качественного инструмента работа превратится в мучение, а соединения окажутся ненадежными. Я использую только проверенные приборы, особенно когда речь идет о проверке напряжения.
- Мультиметр цифровой
- Индикаторная отвертка
- Стриппер для зачистки изоляции
- Набор диэлектрических отверток
- Перфоратор с буром 6 мм
- Кусачки или бокорезы
- Строительный уровень
Организация рабочего пространства
Первым делом обеспечиваю свободный доступ к электрощитку. Все лишние вещи убираю, чтобы не спотыкаться. Место для самого генератора выбираю строго на улице или в отдельно стоящем гараже с принудительной вентиляцией. Помните, что выхлопные газы смертельно опасны, поэтому ставить агрегат в жилом помещении категорически запрещено. Пол под щитком застилаю плотной пленкой, чтобы строительный мусор и обрезки изоляции не разлетелись по всему дому.
Подготовка электрощита
Я внимательно осматриваю текущее состояние щитка. Если он переполнен, приходится устанавливать дополнительный бокс рядом. Проверяю, осталось ли место на DIN-рейке для установки реверсивного рубильника. Все старые контакты очищаю от окислов с помощью мелкой наждачки. Особое внимание уделяю заземлению: проверяю целостность контура и надежность крепления шины. Если заземление отсутствует, подключать генератор нельзя — это огромный риск для жизни.
Пошаговая технология подключения
Процесс требует предельной концентрации. Ошибки в электрике стоят дорого. Однажды я забыл проверить затяжку клемм, и в итоге один провод начал греться — теперь всегда перепроверяю всё дважды.
- Обесточивание (15 мин). Выключаю вводной автомат. Проверяю отсутствие напряжения индикатором на всех шинах.

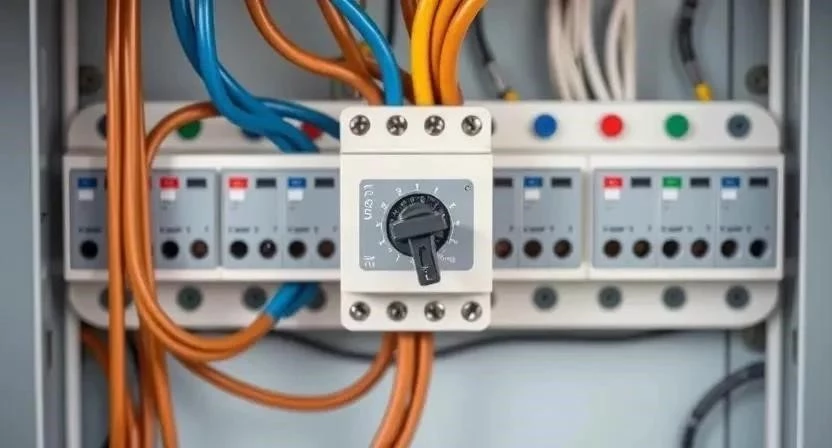

- Монтаж РВИР (20 мин). Устанавливаю переключатель ввода резерва на DIN-рейку и фиксирую его.
- Подключение сети (30 мин). Переношу основной ввод от главного автомата к соответствующим клеммам переключателя.

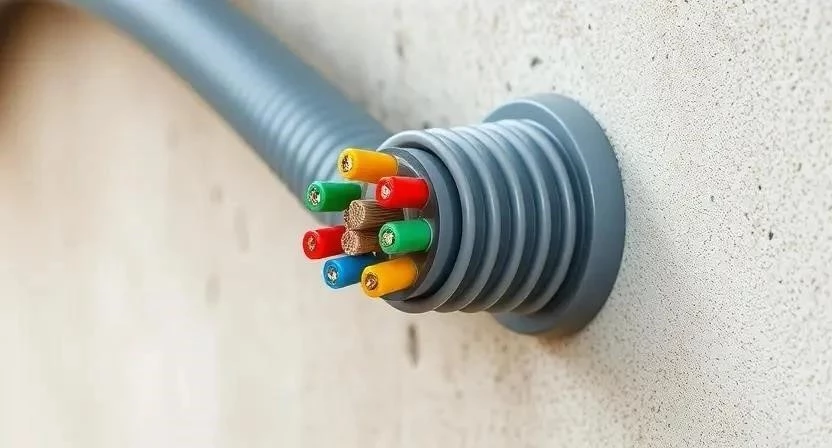

- Прокладка линии (60 мин). Тяну кабель от места установки генератора к щитку. Использую гофру, чтобы грызуны не перегрызли изоляцию.
- Подключение генератора (30 мин). Соединяю жилы кабеля с клеммами резервного ввода на переключателе.
- Заземление (40 мин). Соединяю корпус генератора с общим контуром заземления дома.
- Коммутация фаз (20 мин). Подключаю фазный и нулевой провода, соблюдая цветовую маркировку (синий — ноль, коричневый/белый — фаза).
- Проверка затяжки (15 мин). Прохожусь по всем винтам отверткой. Плохой контакт вызывает искрение и пожар.
- Холостой запуск (15 мин). Запускаю генератор без нагрузки, даю ему прогреться 3-5 минут.
- Тест напряжения (10 мин). Переключаю ввод на резерв. Измеряю мультиметром вольтаж на выходе — должно быть 220-230В.
- Запуск потребителей (20 мин). Постепенно включаю приборы, начиная с самых маломощных.
- Финальный контроль (15 мин). Проверяю работу системы под полной расчетной нагрузкой.
Когда прокладывал гофру, решил закрепить её поплотнее каждые 40 см, чтобы через два года она не провисла под собственным весом. Это мелочь, но она делает работу профессиональной.
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и демонтаж | 45 мин | Полное обесточивание |
| Монтаж оборудования | 50 мин | Установка на DIN-рейку |
| Прокладка кабеля | 90 мин | Использование гофры |
| Электрические соединения | 60 мин | Использование наконечников |
| Тестирование | 60 мин | Запуск под нагрузкой |
Меры безопасности: Работайте только в диэлектрических перчатках. При использовании химии для очистки контактов обеспечьте проветривание. Никогда не работайте с электрикой в одиночку — рядом должен быть кто-то, кто сможет обесточить дом в экстренном случае.
Технические тонкости и нюансы
Сечение кабеля — это критический момент. Сначала пытался использовать тонкий провод, но заметил просадку напряжения при включении чайника, поэтому сразу заменил его на сечение побольше. Для генератора на 5 кВт идеально подходит кабель 3х4 мм².
| Мощность генератора | Рекомендуемое сечение | Макс. длина линии | Применение |
|---|---|---|---|
| До 2.5 кВт | 2.5 мм² | 20 м | Свет, связь, котел |
| 3 — 5 кВт | 4 мм² | 30 м | Стандартный дом |
| 6 — 10 кВт | 6 мм² | 40 м | Большой дом, насосы |
| Свыше 10 кВт | 10 мм² | 50 м | Промышленные нужды |
Важный момент с газовыми котлами: многие из них требуют «чистую» фазу и ноль. Если перепутать полярность при подключении генератора, котел просто не запустится или выдаст ошибку. Я рекомендую использовать инверторные генераторы для чувствительной электроники.
Типичные ошибки новичков
Многие пытаются сэкономить и делают вещи, которые могут привести к пожару или смерти. Я составил список того, чего делать категорически нельзя.
- Подключение без переключателя. Подача тока в общую сеть может убить электрика, который чинит линию на столбе.
- Слишком тонкий провод. Кабель греется, изоляция плавится, напряжение падает.
- Игнорирование заземления. Корпус генератора под напряжением — это мина замедленного действия.
- Перегрузка станции. Включение всех приборов сразу приводит к срабатыванию защиты или поломке обмоток.
- Отсутствие защиты. Монтаж кабеля без гофры в местах, где он может быть поврежден механически.
Расчет стоимости и экономия
Цена реализации проекта зависит от того, будете ли вы нанимать специалиста. Самостоятельный монтаж экономит приличную сумму, но требует времени и уверенности в своих силах.
| Критерий | Ручной переключатель (РВИР) | Автоматический ввод (АВР) |
|---|---|---|
| Стоимость оборудования | Низкая (2-5 тыс. руб.) | Высокая (15-40 тыс. руб.) |
| Сложность монтажа | Простая | Высокая |
| Скорость перехода | Ручная (1-2 мин) | Автоматическая (секунды) |
| Надежность | Очень высокая (простота) | Зависит от электроники |
| Обслуживание | Не требуется | Периодическая настройка |
Обслуживание системы после запуска
Монтаж — это только половина дела. Чтобы система не подвела в мороз, я придерживаюсь строгого регламента. Раз в три месяца проверяю затяжку всех винтовых соединений в щитке, так как от вибраций и перепадов температур медь может «плыть». Раз в месяц запускаю генератор на 15-20 минут под небольшой нагрузкой. Также обязательно слежу за уровнем масла и чистотой воздушного фильтра, иначе станция может заглохнуть в самый ответственный момент.
Альтернативные способы питания
Если полноценный монтаж в щиток кажется слишком сложным, есть другие варианты. Первый — использование АВР, который сам запустит генератор при пропадании сети. Это удобно, но дорого. Второй вариант — вывод отдельной розетки на улицу для подключения генератора, но тогда придется использовать удлинители, что снижает надежность. Третий путь — инверторные станции с аккумуляторами, которые работают бесшумно и выдают идеальный синус напряжения, но их емкости хватает только на несколько часов работы.
Ответы на частые вопросы
Можно ли подключать генератор без переключателя?
Категорически нет. Это опасно для жизни людей и может привести к выгоранию электроники в доме при подаче основного напряжения.
Какой кабель выбрать для генератора на 5 кВт?
Оптимальный вариант — ВВГнг-LS сечением 3х4 мм². Он выдержит нагрузку без перегрева.
Что такое АВР и стоит ли его ставить?
Это автоматический ввод резерва. Он сам переключает дом на генератор. Стоит ставить, если у вас дорогое оборудование, которое нельзя обесточивать даже на минуту.
Нужно ли заземлять генератор отдельно от дома?
Лучше всего объединить заземление генератора с общим контуром дома для обеспечения единого потенциала.
Можно ли запитать дом через обычную розетку?
Только для одного-двух приборов. Пытаться запитать весь дом через розетку «в обратную сторону» опасно — розетки не рассчитаны на такие токи.
Как избежать скачков напряжения при переключении?
Используйте качественный реверсивный рубильник и обязательно выключайте мощные потребители перед переключением ввода.
Сколько времени занимает монтаж?
От 6 до 10 часов в зависимости от сложности прокладки кабеля и состояния вашего электрощита.
