Правильный обжим проводов для автоматического выключателя

Плохой контакт в клемме автоматического выключателя приводит к локальному перегреву, окислению металла и в конечном итоге к пожару. Качественный обжим проводов для автомата занимает всего пару минут, но гарантирует безопасность всей электросети на десятилетия. Стоимость материалов для одного подключения минимальна, однако ошибка в технологии может стоить очень дорого. Правильный монтаж требует точности и использования специального инструмента.

Основы безопасности и подготовки

Работа с электрикой не прощает халатности. Главное правило — полное обесточивание щитка перед началом любых манипуляций. Я всегда проверяю отсутствие напряжения индикаторной отверткой или мультиметром на каждом вводе, даже если уверен, что рубильник выключен. Сложность задачи оценивается как средняя: она не требует высшего образования, но требует аккуратности и базовых навыков. На зачистку и обжим одного провода уходит около 5-10 минут.

Материалы для качественного монтажа

Для работы с многожильным медным кабелем обязательно используются наконечники НШВИ (насадки штифтовые внутренние изолированные). Они предотвращают расплющивание тонких медных волокон при затягивании винта автомата. В среднем на один двухполюсный автомат требуется 2 наконечника, плюс запас на случай ошибки.

• НШВИ 0.75 мм² — для слаботочных цепей
• НШВИ 1.5 мм² — для освещения
• НШВИ 2.5 мм² — стандарт для розеток
• НШВИ 4 мм² — для мощных линий
• НШВИ 6 мм² — для ввода в группу
• НШВИ 10 мм² — для магистральных линий
• НШВИ 16 мм² — для главного ввода
• НШВИ 25 мм² — для мощного оборудования

Стоимость одного наконечника копеечная, но лучше покупать наборы в пластиковых кейсах.

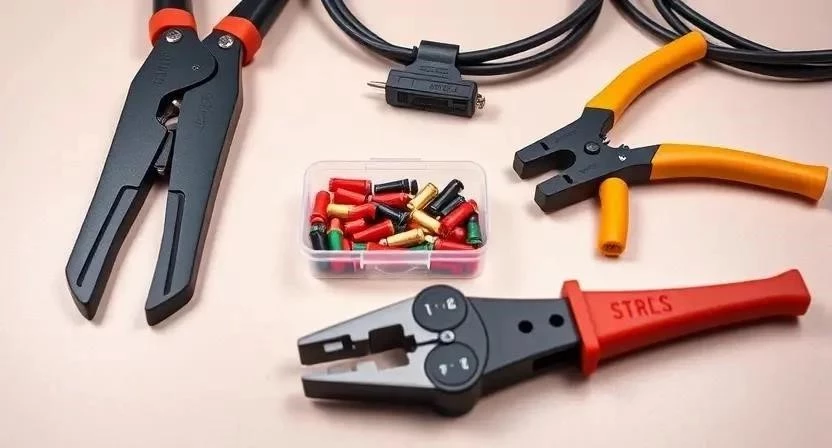

Инструментарий мастера

Использование бокорезов или ножа для зачистки изоляции — путь к повреждению жил. Я предпочитаю использовать профессиональный стриппер, который снимает оболочку, не касаясь меди. Для обжима необходим кримпер (пресс-клещи) с подходящими гнездами под сечение провода. Контрольная отвертка или мультиметр нужны для финальной проверки.

• Стриппер автоматический (для быстрой зачистки)
• Кримпер (пресс-клещи для НШВИ)
• Бокорезы (для подрезки кабеля)
• Мультиметр (проверка целостности)
• Набор диэлектрических отверток
• Фонарик налобный (для работы в темном щитке)
• Маркер (для маркировки фаз)

Качественный инструмент стоит дороже, но он окупается отсутствием брака. Если бюджет ограничен, кримпер можно взять в аренду в строительном магазине.

Организация рабочего пространства

В зоне электрощитка должно быть идеальное освещение. Я обычно ставлю мощный прожектор или использую налобный фонарь, чтобы видеть каждую жилку провода. Вокруг автомата нужно расчистить место, убрав лишние обрезки проводов и мусор. Поверхности под щитком желательно застелить пленкой или картоном, чтобы мелкие кусочки изоляции и медная стружка не разлетелись по всему помещению.

Подготовка кабеля к обжиму

Перед началом работы концы кабеля очищают от пыли и строительного мусора. Если медь потемнела (окислилась), я аккуратно зачищаю её мелкой наждачкой или просто зачищаю слой изоляции чуть глубже, чтобы добраться до чистого металла. Длина зачистки должна соответствовать глубине наконечника — обычно это 8-12 мм. Если зачистить слишком много, оголенный провод останется снаружи наконечника, что опасно. Если слишком мало — изоляция попадет в зону зажима.

Однажды я заметил, что на дешевом кабеле изоляция была слишком плотной, и стриппер ее просто «жевал». Пришлось вручную корректировать настройку инструмента, чтобы не перерезать жилы. Всегда проверяйте целостность изоляции по всей длине ввода в автомат.

Пошаговая технология обжима и монтажа

Процесс требует строгого соблюдения последовательности. Ошибка на любом этапе может привести к плохому контакту.

1. Снятие внешней оболочки кабеля (30 сек). Используйте стриппер, чтобы обнажить внутренние жилы.
2. Зачистка изоляции жилы (30 сек). Настройте стриппер под сечение провода и снимите ПВХ-оболочку на длину 10 мм.
3. Ревизия медных волокон (10 сек). Убедитесь, что ни одна жилка не была перерезана или загнута.
4. Подбор наконечника (10 сек). Выберите НШВИ, строго соответствующий сечению вашего провода (например, 2.5 мм²).
5. Установка наконечника (10 сек). Вставьте жилу в трубку наконечника до упора, чтобы изоляция плотно прилегала к пластиковому воротнику.
6. Обжим кримпером (20 сек). Поместите наконечник в соответствующее гнездо пресс-клещей и с силой сожмите ручки до щелчка или полного хода.
7. Тест на прочность (10 сек). Слегка дерните наконечник рукой. Он должен сидеть «мертво», не прокручиваться и не выходить.
8. Монтаж в автомат (20 сек). Вставьте обжатый провод в клеммник автоматического выключателя до упора.
9. Фиксация винта (30 сек). Затяните винт с умеренным усилием. Не перетягивайте, чтобы не сорвать резьбу, но и не оставляйте люфта.
10. Финальная проверка (20 сек). Еще раз потяните за провод, убеждаясь в его полной неподвижности в зажиме.

Я всегда использую «тест на рывок». Если наконечник хоть немного смещается, я без сожаления отрезаю его и переделываю всё заново. Лучше потратить лишние две минуты сейчас, чем вызывать пожарных потом.

Важные технические нюансы

Температура окружающей среды влияет на пластичность ПВХ-изоляции. В сильный холод она становится хрупкой и может треснуть при зачистке. Важно помнить о совместимости материалов: медь и латунь (из которой обычно делают клеммы автоматов) работают хорошо. Однако никогда не соединяйте алюминий и медь напрямую без специальных переходных гильз. Изоляция провода должна доходить до самого основания наконечника, чтобы в клемме не было оголенных участков металла.

Типичные ошибки новичков

Самая частая проблема — «перезачистка». Когда мастер слишком глубоко снимает изоляцию и случайно обрезает часть медных волокон. Это уменьшает сечение провода, и в этом месте он начинает греться. Также часто встречаются недожимы, когда кримпер не был сжат до конца, или использование наконечника большего размера, в котором провод просто болтается.

1. Затягивание винта прямо по изоляции (провод держится только за счет трения пластика).
2. Использование паяльника вместо обжима (припой делает жилу жесткой, и она может треснуть от вибрации).
3. Скручивание многожильного провода «в косичку» без наконечника (винт просто раздавит жилы).
4. Пережим наконечника, когда металл деформируется и трескается.
5. Игнорирование проверки затяжки после установки.

Помню случай, когда начинающий электрик решил сэкономить и затянул винт поверх изоляции. Через неделю клемма почернела от перегрева, а изоляция просто расплавилась. Это классический пример того, почему технология обжима обязательна.

Расчет затрат на выполнение работ

Самостоятельный монтаж позволяет существенно сэкономить на услугах мастера, но требует вложений в инструмент.

Если вам нужно обжать 20-30 проводов в щитке, покупка своего инструмента окупится уже на первом объекте.

Обслуживание после монтажа

Электрические контакты имеют свойство «плыть» из-за температурных расширений. Я рекомендую через месяц после запуска системы провести ревизию: аккуратно подтянуть все винты в щитке. Признаками плохого контакта являются характерный треск, искрение или запах жженого пластика. Качественный обжим с использованием НШВИ служит десятилетиями без необходимости подтяжки, если винт был затянут правильно с первого раза.

Альтернативные методы подключения

Для одножильных проводов (например, ПВ-1 или ВВГнг) обжим наконечниками не требуется — их зажимают напрямую. Однако в этом случае важно, чтобы срез провода был строго перпендикулярен оси, иначе жила может выскользнуть из зажима. Существуют также самозажимные клеммы (пружинные), которые считаются более надежными в плане исключения человеческого фактора (недотяга), но они занимают больше места в щитке и стоят дороже.

Ответы на частые вопросы (FAQ)

Можно ли использовать паяльник вместо обжима?
Нет. Припой делает медную жилу хрупкой. При затягивании винта припоянный конец может просто отломиться.

Чем заменить стриппер в домашних условиях?
Можно использовать острый канцелярский нож, но это очень рискованно. Есть шанс перерезать часть жил, что приведет к перегреву.

Какой кримпер лучше выбрать для дома?
Берите модель с квадратным или шестигранным профилем обжима — они обеспечивают максимально плотный контакт с клеммой автомата.

Почему провод вылетает из автомата?
Скорее всего, был использован слишком маленький наконечник или винт затянут поверх изоляции.

Нужно ли обжимать заземляющий провод?
Да, абсолютно. Заземление должно иметь максимально надежный контакт для обеспечения безопасности.

Что делать, если наконечник слишком велик?
Выкинуть и взять подходящий по сечению. Добавлять дополнительные жилы или пытаться «добить» его обжимом нельзя.

Как понять, что обжим выполнен правильно?
Наконечник не вращается вокруг жилы, не вытягивается при рывке, а изоляция плотно прилегает к воротнику.

Можно ли использовать алюминиевые наконечники на меди?
Категорически нет. Разные металлы создают гальваническую пару, что приводит к стремительному окислению и потере контакта.
