Расчет и сборка электрического щита в двухкомнатной квартире требует точного учета всех потребителей энергии. Обычно такие работы занимают от одного до двух дней, а стоимость комплектующих варьируется от 5 000 до 25 000 рублей в зависимости от бренда. Правильная схема электрощита для двухкомнатной квартиры исключает перегрузки сети и обеспечивает безопасность жильцов. Грамотный подход к распределению линий позволяет избежать внезапного отключения света во всей квартире при поломке одного прибора.
Основы планирования электросети
Перед покупкой оборудования я всегда начинаю с оценки суммарной мощности всех приборов. Важно четко понимать разницу между однофазной и трехфазной сетью, так как от этого зависит выбор вводного автомата. Для работы потребуются базовые навыки электромонтажа и строгое соблюдение техники безопасности. Оптимальный период для монтажа — стадия черновых работ, когда стены еще не зафинишены. Я рекомендую закладывать запас мощности около 20%, чтобы в будущем можно было добавить новый кондиционер или мощную технику без переделки всего щита.
Комплектующие для сборки щитка
Для качественной сборки я использую только сертифицированные компоненты. Основной упор делаю на медный кабель ВВГнг, который не поддерживает горение. Количество модулей в корпусе должно быть на 20-30% больше расчетного для удобства монтажа и возможного расширения.
- Корпус распределительного щита (встраиваемый или накладной)
- Вводной автоматический выключатель
- Реле напряжения для защиты от скачков
- Устройства защитного отключения (УЗО) или дифавтоматы
- Групповые автоматические выключатели (разных номиналов)
- Нулевые и заземляющие шины
- Соединительная гребенка для экономии места
- Маркировочные бирки и наконечники (НШВИ)
Ниже приведена таблица с подбором номиналов под конкретные задачи:
| Материал/Элемент | Номинал/Характеристика | Применение | Примерная цена (руб) |
|---|---|---|---|
| Автомат 16А | B или C характеристика | Розетки жилых комнат | 250 — 500 |
| Автомат 10А | B характеристика | Освещение | 200 — 400 |
| Автомат 20А/25А | C характеристика | Стиральная машина, духовка | 300 — 600 |
| УЗО | 30мА / 40А | Защита «мокрых» зон | 800 — 1500 |
| Реле напряжения | 1 фаза, 40-63А | Общая защита квартиры | 1500 — 3500 |

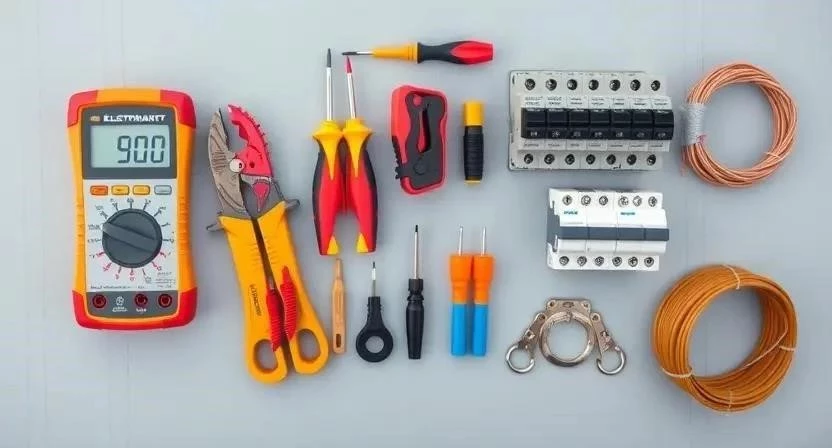

Инструментарий мастера
Качественный инструмент ускоряет работу и гарантирует надежность соединений. Я не советую экономить на стриппере, так как обычный нож часто повреждает жилы медного кабеля. Если бюджет ограничен, часть дорогого оборудования, например перфоратор, можно взять в аренду на пару дней.
- Набор диэлектрических отверток (крест, шлиц)
- Стриппер для зачистки изоляции разных сечений
- Кримпер (обжимной инструмент) для наконечников
- Цифровой мультиметр для проверки цепей
- Индикаторная отвертка для поиска фазы
- Строительный уровень (до 40 см)
- Перфоратор с набором буров по бетону
Организация рабочего пространства
Щиток обычно располагают в прихожей или коридоре. Это обеспечивает быстрый доступ к автоматам из любой точки квартиры. Я всегда слежу, чтобы перед щитом было свободное пространство не менее 80 см. Стены и пол в зоне работ обязательно застилаю пленкой, чтобы строительная пыль не попала в механизмы автоматов. Для комфортного монтажа в темном коридоре использую переносной светодиодный прожектор.
Подготовка места установки

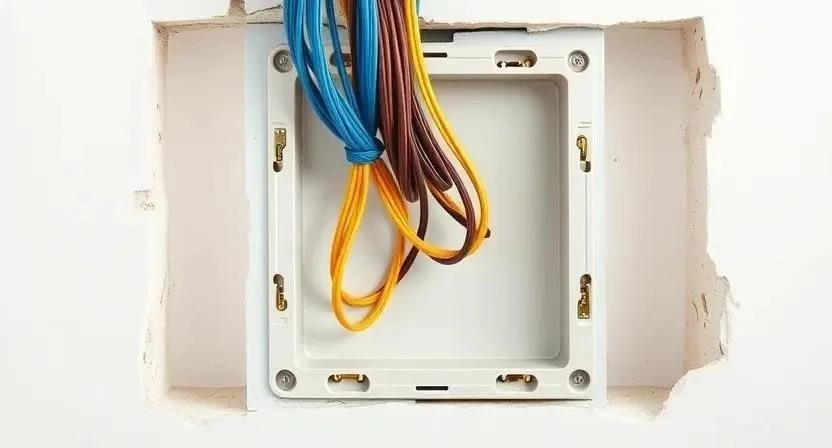

Сначала я делаю точную разметку по уровню, чтобы щиток не висел криво. Затем приступаю к штроблению стен под вводной кабель и групповые линии. Важно проверить вертикальность установки корпуса перед окончательным закреплением. Концы проводов зачищаю строго по длине зажима автомата и обязательно обжимаю их наконечниками НШВИ. Перед сборкой я прозваниваю все кабельные линии мультиметром, чтобы убедиться в отсутствии короткого замыкания.

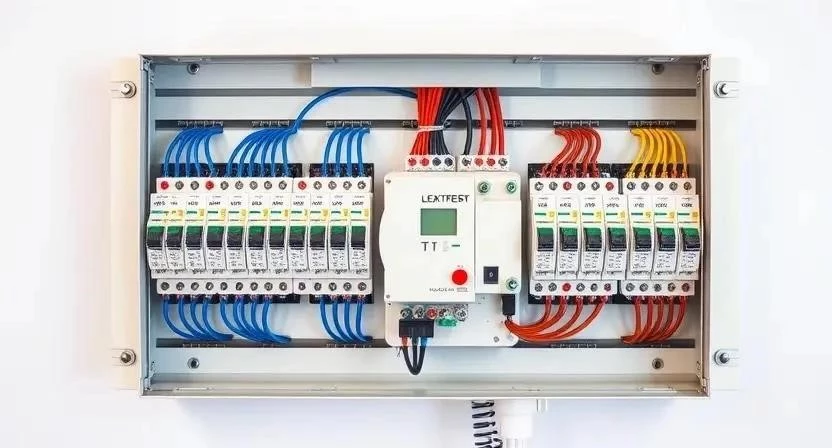

Пошаговый процесс монтажа
Сборка щита — это последовательный процесс. Я рекомендую соблюдать строгую очередность, чтобы не запутаться в проводах.
- Установка корпуса. Закрепляю щит на стене с помощью дюбелей, проверяя уровень (30-60 мин).
- Монтаж реек и шин. Устанавливаю DIN-рейки и фиксирую нулевую и заземляющую шины (20-40 мин).
- Вводной автомат. Монтирую главный выключатель, который отсекает питание всей квартиры (15-30 мин).
- Реле напряжения. Подключаю реле сразу после ввода для защиты техники от скачков (30-50 мин).
- Установка УЗО. Монтирую общее УЗО или разделяю сеть на несколько защитных групп (30-60 мин).
- Распределение по комнатам. Раскладываю кабели по группам: кухня, гостиная, спальня (60-120 мин).
- Линии освещения. Устанавливаю автоматы на 10А для всех световых точек (30-60 мин).
- Линии розеток. Монтирую автоматы на 16А для стандартных розеток (40-80 мин).
- Силовое оборудование. Подключаю отдельные линии на кондиционер и духовку (30-60 мин).
- Заземление. Соединяю все заземляющие жилы с общей шиной PE (20-40 мин).
- Маркировка. Подписываю каждый автомат с помощью специальных бирок (30-60 мин).
- Протяжка контактов. Еще раз затягиваю все винты отверткой, чтобы избежать нагрева (30-50 мин).
- Проверка мультиметром. Тестирую отсутствие замыканий между фазой, нулем и землей (30-60 мин).
- Тестирование. Подаю напряжение и проверяю работу каждой группы (60-90 мин).
График выполнения работ выглядит так:
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и разметка | 2 часа | Использование уровня и штробореза |
| Монтаж корпуса и шин | 1.5 часа | Проверка надежности крепления |
| Сборка модулей на рейке | 4 часа | Соблюдение схемы однолинейного щита |
| Подключение и маркировка | 3 часа | Использование наконечников НШВИ |
| Пусконаладка и тесты | 2 часа | Проверка кнопки «Тест» на УЗО |
Технические нюансы и правила
Температура в месте установки щита не должна превышать +40°C. В прихожих с высокой влажностью я всегда выбираю корпус с повышенной степенью защиты IP. Важно помнить о совместимости брендов: лучше собирать щит на оборудовании одного производителя, чтобы гребенка и шины встали идеально. Сечение кабеля должно строго соответствовать номиналу автомата. Для линий 16А использую кабель 2.5 мм², для 10А — 1.5 мм². Один раз я столкнулся с тем, что заказчик хотел поставить автомат на 25А на тонкий провод — я категорически отказался, так как это прямой путь к пожару.
Типичные ошибки новичков
Многие пытаются сэкономить, объединяя «мокрые» зоны (ванная, кухня) с жилыми комнатами в одну группу. Это приводит к тому, что при утечке тока в стиральной машине гаснет свет во всей квартире. Также часто встречаются следующие промахи:
- Установка слишком мощных автоматов, которые не защитят тонкий кабель от перегрева.
- Полный отказ от заземления в старых домах без модернизации сети.
- Слабая затяжка винтовых соединений, что вызывает искрение и оплавление изоляции.
- Отсутствие маркировки, из-за чего при аварии приходится искать нужный автомат методом тыка.
- Использование алюминиевых проводов в современном распределительном щите.
Расчет стоимости сборки
Сумма затрат зависит от выбранного ценового сегмента оборудования. Я заметил, что премиум-бренды стоят в 3-4 раза дороже бюджетных, но работают стабильнее и имеют более четкую фиксацию на DIN-рейке.
| Сегмент | Материалы (руб) | Работа мастера (руб) | |
|---|---|---|---|
| Бюджетный | 5 000 — 8 000 | 4 000 — 7 000 | 9 000 — 15 000 |
| Средний | 10 000 — 18 000 | 8 000 — 12 000 | 18 000 — 30 000 |
| Премиум | 25 000 — 45 000 | 15 000 — 25 000 | 40 000 — 70 000 |
При самостоятельной сборке можно сэкономить на оплате услуг электрика, но это требует уверенных знаний и наличия инструмента. Я всегда рекомендую нанимать профи для финальной проверки и подачи напряжения.
Эксплуатация и уход за щитком
Электрощит не работает «сам по себе» вечно. Раз в год я рекомендую проверять затяжку всех контактов, так как медь имеет свойство «течь», и винты могут ослабнуть. Обязательно нажимайте кнопку «Тест» на УЗО раз в месяц — это подтверждает работоспособность защиты. Срок службы качественных модулей составляет около 15-20 лет. При постоянных перегрузках (если автоматы часто выбивают) нужно пересмотреть схему разводки и разделить одну группу на две.
Альтернативные решения по сборке
Классическая схема с УЗО и групповыми автоматами дешевле, но занимает больше места. Альтернативой служат дифавтоматы, которые совмещают в себе обе функции. Также сейчас популярны умные реле, позволяющие управлять освещением или розетками через смартфон. По типу установки я разделяю щиты на встраиваемые (эстетично, но требуют штробления) и накладные (просто в монтаже, но выпирают из стены).
| Характеристика | УЗО + Автомат | Дифавтомат |
|---|---|---|
| Назначение | Защита от тока утечки + перегрузки | Комплексная защита в одном модуле |
| Габариты | Занимают больше места на рейке | Компактный размер |
| Цена | Доступный вариант | Дороже в закупке |
| Поиск неисправности | Проще понять, что именно сработало | Сложнее диагностировать причину |
| Монтаж | Требует больше перемычек | Простое подключение |
Часто задаваемые вопросы
Какое УЗО выбрать для квартиры? Рекомендую ставить УЗО с током утечки 30мА для общих линий и 10мА для ванной комнаты.
Можно ли ставить один автомат на всю квартиру? Нет, это опасно и неудобно. При любой проблеме вы останетесь в полной темноте.
Какое сечение провода нужно для розеток? Стандарт — медный кабель сечением 2.5 мм².
Что делать, если постоянно выбивает автомат? Проверить мощность включенных приборов или вызвать мастера для поиска короткого замыкания.
Нужно ли ставить реле напряжения? Да, оно спасет вашу технику от сгорания при обрыве нуля в подъезде.
Чем отличается дифавтомат от УЗО? УЗО защищает только от утечки тока (удара током), а дифавтомат — и от утечки, и от короткого замыкания.
Как рассчитать количество групп в двухкомнатной квартире? Считайте по принципу: свет отдельно, розетки каждой комнаты отдельно, мощные приборы (духовка, стиралка) — на свои линии.
Можно ли использовать алюминиевые провода в щите? Категорически нет, алюминий окисляется и плохо держится в зажимах современных автоматов.
Где лучше всего расположить щиток? В прихожей, в доступном месте, подальше от источников влаги.
Сколько времени занимает сборка щита? От 1 до 2 рабочих дней с учетом подготовки и тестов.
Меры безопасности
Работа с электричеством не прощает ошибок. Я всегда использую диэлектрические перчатки и защитные очки при штроблении. Перед любым касанием проводов проверяю отсутствие напряжения индикатором. При работе с химией или в пыльных помещениях обязательно использую респиратор. Помните: любые работы в щите должны проводиться при полностью отключенном вводном автомате. Никогда не работайте с электрикой в одиночку — рядом должен быть человек, способный оказать помощь или обесточить сеть в экстренном случае.
