Монтаж электрощита в квартире требует точного расчета нагрузок, чтобы избежать перегрева кабеля и пожара. Ошибка в подборе номинала автомата может привести к оплавлению изоляции всего за 15-20 минут работы мощного прибора. Профессиональная сборка небольшого щитка занимает от 4 до 8 часов, а стоимость комплектующих среднего сегмента для стандартной однушки начинается от 5 000 рублей. Правильный расчет мощности автоматов для бытовой техники позволяет создать безопасную систему электроснабжения. Я всегда начинаю работу с составления детальной карты всех потребителей в помещении.
Факторы, влияющие на выбор и стоимость оборудования
Номинал автоматического выключателя напрямую зависит от мощности подключаемых приборов и сечения медного провода. Если поставить слишком мощный автомат на тонкий кабель, провод сгорит раньше, чем сработает защита. Я заметил, что многие новички игнорируют тип нагрузки, хотя это критично. Резистивная нагрузка (обогреватели, лампы) стабильна, а индуктивная (холодильники, стиральные машины) создает пусковой ток, который в несколько раз превышает рабочий.

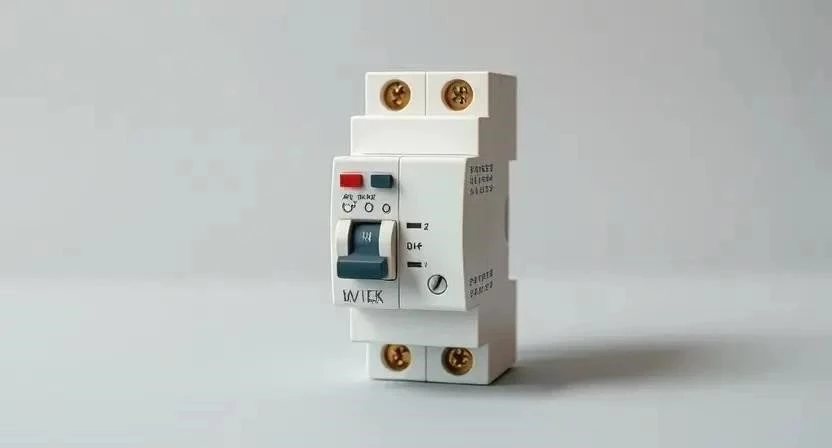

На стоимость оборудования влияет бренд, степень защиты и точность срабатывания. При выборе я ориентируюсь на следующие характеристики компонентов:
- Номинальный ток (Амперы)
- Характеристика срабатывания (B, C или D)
- Отключающая способность (кА)
- Тип монтажа (на DIN-рейку)
- Наличие встроенного дифференциального расцепителя
- Степень защиты корпуса
- Количество полюсов (1P, 2P)
- Соответствие стандарту ГОСТ
Однажды я поставил автомат на 25А на линию с сечением 1.5 мм², и кабель начал дымить при включении масляного радиатора. После этого случая я стал строго следовать правилу: автомат должен защищать кабель, а не прибор.
Алгоритм вычисления мощности и силы тока
Для определения подходящего модуля используется базовая формула P = U * I, где P — мощность в ваттах, U — напряжение (в сети 220В), а I — сила тока в амперах. Чтобы перевести ватты в амперы, нужно общую мощность всех приборов на линии разделить на 220.
Важным нюансом является коэффициент одновременности. Я считаю, что вероятность одновременного включения чайника, духовки и стиральной машины велика, поэтому расчет веду по максимальным пикам.
Порядок действий при расчете:
- Составляю список всех электроприборов для каждой комнаты.
- Выписываю мощность каждого устройства в Ваттах (Вт) из паспорта.
- Суммирую мощность приборов, которые будут работать одновременно.
- Делю полученную сумму на напряжение 220В.
- Округляю результат до ближайшего стандартного номинала автомата.
- Проверяю, выдержит ли сечение кабеля этот ток.
- Подбираю тип расцепителя (обычно тип C для жилых помещений).
| Параметр | Формула | Что вычисляем |
|---|---|---|
| Сила тока (I) | I = P / U | Амперы = Ватты / 220В |
| Мощность (P) | P = U * I | Ватты = 220В * Амперы |
| Суммарная нагрузка | ΣP = P1 + P2 + … | Общая мощность группы |
| Ток с учетом запаса | I_total * 1.2 | Ток с запасом 20% |
| Подбор автомата | I_nom > I_load | Номинал выше тока нагрузки |
Цены на автоматические выключатели
Рынок делится на три основных сегмента. Бюджетные варианты подходят для временных построек, но в квартиру я их не ставлю из-за низкой точности срабатывания. Средний сегмент (например, IEK или EKF) — оптимальный выбор по цене и качеству. Премиум-бренды (ABB, Schneider Electric) стоят в 3-5 раз дороже, но служат десятилетиями и имеют идеальную селективность.
Покупать комплектующие рекомендую в специализированных электротехнических магазинах, чтобы избежать подделок, которые сейчас часто встречаются на маркетплейсах.
| Номинал автомата | Бюджет (руб.) | Средний (руб.) | Премиум (руб.) |
|---|---|---|---|
| 10 Ампер | 120 | 250 | 600 |
| 16 Ампер | 130 | 280 | 650 |
| 20 Ампер | 150 | 320 | 700 |
| 25 Ампер | 160 | 350 | 750 |
| 32 Ампер | 180 | 400 | 850 |
Стоимость услуг электрика по монтажу

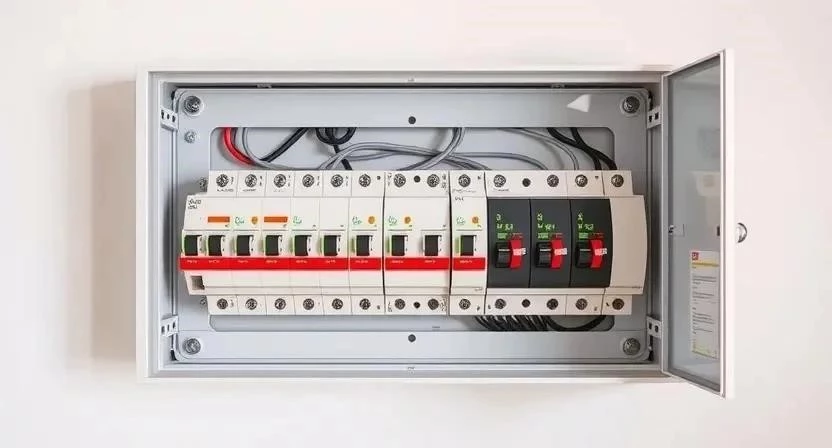

Цена работы зависит от количества модулей в щитке и сложности разводки. Замена одного автомата стоит дешевле, чем сборка щита с нуля. В стоимость обычно входит монтаж на DIN-рейку, подключение фазы и нуля, маркировка линий.
Я заметил, что приглашение профи для сборки щита экономит массу нервов. Я сам однажды потратил три дня, пытаясь разобраться с гребенчатыми шинами, а мастер сделал всё за два часа, причем с идеальной эстетикой.
| Вид работы | Средняя цена (руб.) | Время выполнения |
|---|---|---|
| Установка одного автомата | 300 — 500 | 15-20 мин |
| Монтаж УЗО / Диф-автомата | 500 — 800 | 20-30 мин |
| Сборка щитка (до 12 модулей) | 3000 — 6000 | 3-5 часов |
| Маркировка всех линий | 500 — 1000 | 1 час |
| Замена старого щитка | 2000 — 4000 | 4-6 часов |
Сопутствующие расходы при электромонтаже
Помимо самих автоматов, всегда возникают дополнительные траты. Если при увеличении мощности выясняется, что старый алюминиевый кабель не тянет нагрузку, его придется полностью заменить на медный. Это самая затратная часть работ.
Для обеспечения полной безопасности я всегда добавляю в смету следующие позиции:
- УЗО (устройство защитного отключения) для влажных зон
- Реле напряжения (защита от скачков 220В)

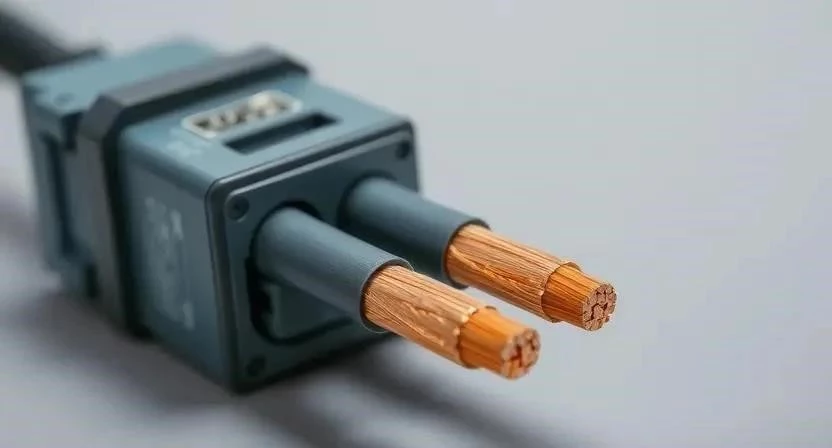

- Медные наконечники (НШВИ) для обжима жил
- Маркировочные бирки для кабелей
- Кабельные стяжки и органайзеры
- Шины нулевые и заземляющие
- Специальный инструмент для зачистки изоляции
Практические кейсы расчета нагрузки
Разберем конкретные примеры. Для кухни я всегда выделяю отдельные линии на мощные приборы. В ванной комнате обязательно ставлю УЗО, так как вода и электричество — опасное сочетание.
При обустройстве санузла я решил поставить отдельную линию на бойлер. Теперь свет не мигает, когда включается нагревательный элемент, и нет риска перегрузить общую сеть комнаты.
| Помещение | Приборы (нагрузка) | Суммарная мощность | Рекомендуемый автомат |
|---|---|---|---|

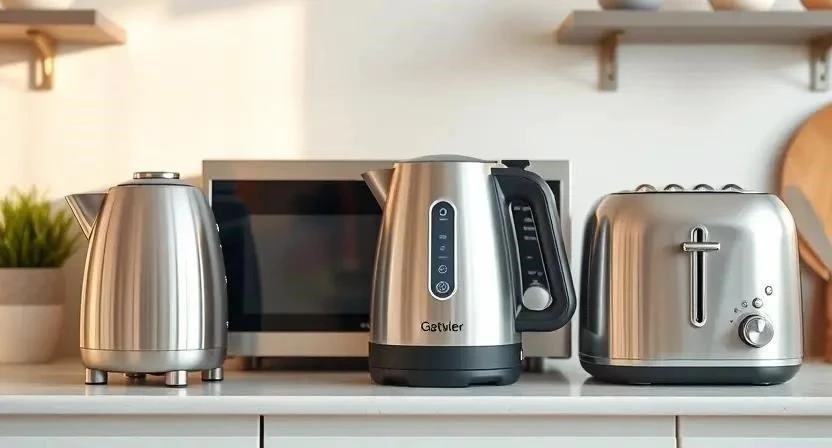

| Кухня | Чайник (2кВт) + СВЧ (1кВт) + Духовка (2.5кВт) | 5.5 кВт | 16А (на каждую линию) |
| Ванная | Стиралка (2кВт) + Бойлер (1.5кВт) | 3.5 кВт | 16А + УЗО 30мА |
| Жилая комната | ТВ (0.2кВт) + ПК (0.5кВт) + Свет (0.1кВт) | 0.8 кВт | 10А или 16А |
| Прихожая | Освещение + Розетка для пылесоса | 1.2 кВт | 10А |
| Общий ввод | Все группы квартиры | 7-10 кВт | 32А — 40А |
Способы оптимизации затрат
Сэкономить без потери безопасности вполне реально. Главное — грамотно распределить нагрузки по группам. Не нужно ставить дорогой премиум-автомат на линию освещения, где ток минимален, но на вводной модуль я рекомендую не жалеть денег.
Мои советы по экономии:
- Разделяйте «мокрые» и «сухие» зоны, чтобы не ставить УЗО на весь дом.
- Выбирайте проверенные бренды среднего сегмента для второстепенных линий.
- Точно рассчитывайте количество модулей, чтобы не переплачивать за огромный щиток.
- Используйте одну группу для нескольких маломощных комнат (например, коридор и кладовка).
- Покупайте комплектующие наборами или оптом в одном месте.
Ответы на частые вопросы
Можно ли ставить автомат на 25А на обычную розетку?
Категорически нет. Стандартная бытовая розетка рассчитана на ток 16А. При нагрузке в 25А розетка начнет плавиться, а автомат не сработает. Только 16А для сечения 2.5 мм².
Что делать, если автомат постоянно выбивает?
Это сигнал либо о перегрузке (слишком много приборов), либо о коротком замыкании. Я рекомендую сначала отключить все устройства и включать их по одному, чтобы найти виновника.
Чем отличается автомат от УЗО?
Автомат защищает кабель от перегрузки и короткого замыкания. УЗО защищает человека от удара током, отсекая питание при утечке тока на землю.
Как подобрать автомат под сечение 2.5 мм²?
Для медного кабеля сечением 2.5 мм² максимально допустимый номинал автомата — 16А (в некоторых случаях до 20А, но я советую придерживаться 16А для безопасности).
Меры безопасности при работе:
Перед любыми манипуляциями в щитке обязательно отключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой или мультиметром. Используйте диэлектрические перчатки и инструмент с изолированными ручками. Никогда не работайте под напряжением и не допускайте попадания влаги в электрощит. При работе с обжимным инструментом надевайте защитные очки.
