Трехфазный ввод в дом требует точного баланса электропотребителей. Если одна фаза перегружена, а другие простаивают, возникает перекос напряжений. Это приводит к сгоранию бытовой техники и преждевременному износу изоляции кабелей. Чтобы понять, как правильно распределить нагрузку по фазам в щите, нужно провести детальный расчет мощности всех приборов. Обычно такая работа занимает от 12 до 20 часов. Стоимость профессионального монтажа с учетом материалов варьируется от 20 000 до 50 000 рублей. Грамотный подход гарантирует стабильную работу сети.
Основы работы с трехфазным током
Трехфазная сеть подает три независимых тока с разницей в фазе 120 градусов. Для большинства бытовых приборов используется одна фаза и один ноль (220В), но мощное оборудование может работать на всех трех фазах (380В). Сложность работ здесь высокая. Требуются навыки работы с электрикой и строгое соблюдение ПУЭ. Я всегда напоминаю, что ошибка в фазировке может привести к короткому замыканию. Основная цель — сделать так, чтобы суммарная мощность на каждой из трех линий была примерно одинаковой.

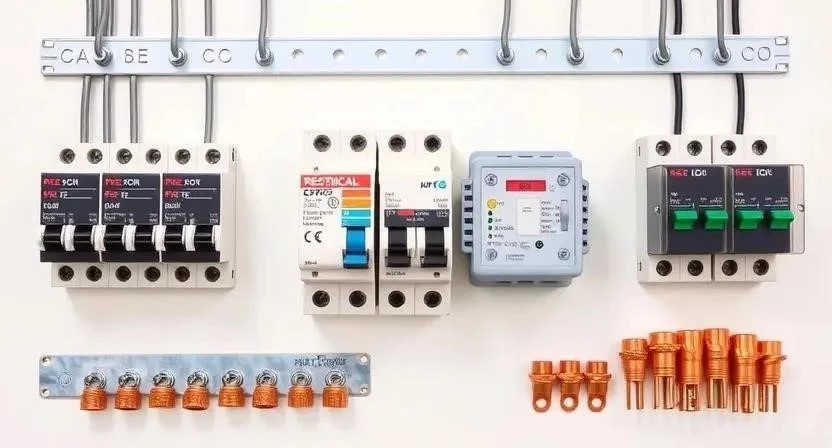

Подбор необходимых материалов
Для сборки качественного щита я использую только проверенные компоненты. Важно, чтобы все автоматы были одного бренда — это гарантирует плотное прилегание гребенки и совместимость по габаритам.
- Автоматические выключатели (разных номиналов: 10А, 16А, 25А)
- Устройства защитного отключения (УЗО) или диф-автоматы
- Шина N (нулевая) с изоляторами
- Шина PE (заземляющая)
- Фазные гребенки (соединительные шины)
- Медный кабель ВВГнг-LS сечением 1.5, 2.5 и 6 мм²
- Наконечники НШВИ для многожильного провода
- Маркировочные бирки и кабельные стяжки
Расход материалов зависит от количества групп в доме. Для среднего коттеджа расчет выглядит так:
| Материал | Количество (пример) | Расход на точку/линию | Средняя цена за ед. | |
|---|---|---|---|---|
| Автомат 16А | 12 шт. | 1 шт. на линию | 450 руб. | 5 400 руб. |
| УЗО 40А/30мА | 3 шт. | 1 шт. на фазу | 1 800 руб. | 5 400 руб. |
| Гребенка фазная | 3 шт. | по 12 модулей | 600 руб. | 1 800 руб. |
| Шина N/PE | 2 шт. | на весь щит | 300 руб. | 600 руб. |
| Наконечники НШВИ | 100 шт. | 2-4 шт. на автомат | 2 руб. | 200 руб. |

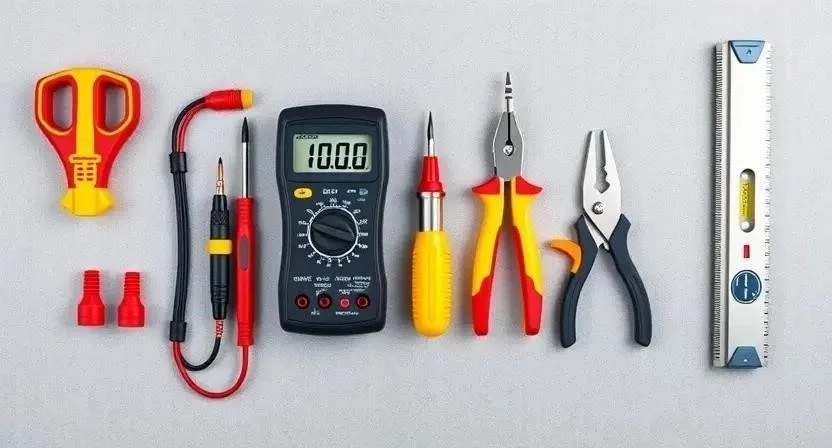

Инструментарий для монтажа
Без правильного инструмента собрать щит невозможно. Я заметил, что использование обычной отвертки вместо динамометрического ключа часто приводит к плохому контакту и нагреву проводов.
- Мультиметр (для замера напряжения и прозвонки)
- Индикаторная отвертка (проверка наличия фазы)
- Кримпер (обжимной инструмент для наконечников)
- Стриппер (для быстрой зачистки изоляции)
- Набор диэлектрических отверток (PH, PZ, плоские)
- Строительный уровень (для ровной установки корпуса)
- Аккумуляторный шуруповерт
Организация рабочего места
Щит устанавливают в сухом, доступном месте — обычно в прихожей или в отдельном техническом помещении. Важно обеспечить свободный доступ к дверце, чтобы в случае аварии можно было быстро отключить питание. Я всегда застилаю пол вокруг места монтажа плотной пленкой. Это помогает быстро собрать обрезки изоляции и мелкие винтики, которые вечно теряются. Освещение должно быть ярким, поэтому использую переносной LED-прожектор.

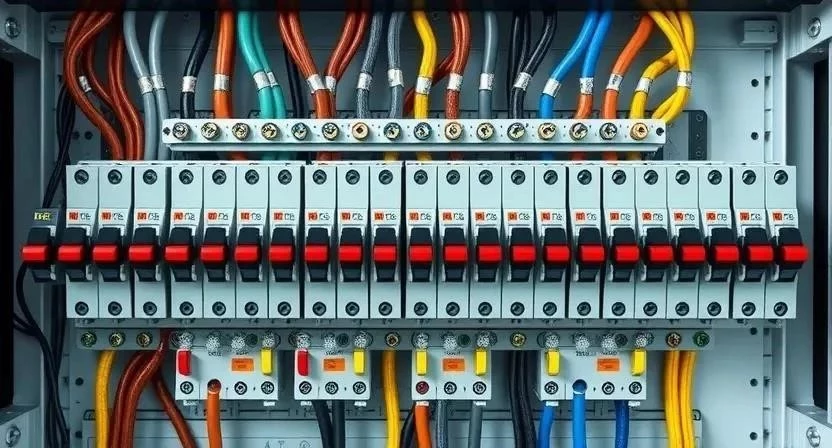

Монтаж корпуса и подготовка линий
Сначала я закрепляю корпус щита по уровню. Если стена кривая, использую подкладки, чтобы щит не перекосило. Затем проверяю заземление: шина PE должна быть надежно соединена с контуром заземления дома. Устанавливаю вводной трехфазный автомат, который будет отсекать всё питание. Кабельные линии завожу в щит через специальные сальники или отверстия, оставляя запас провода 15-20 см. Это нужно, чтобы при переделке не пришлось перетягивать кабель из стены.
Пошаговый процесс распределения нагрузки
Работа по балансировке фаз требует внимательности. Вот как я делаю это по шагам:
- Составляю полный список всех приборов (чайник, стиралка, свет) и выписываю их мощность в кВт. (Время: 1 час)
- Группирую потребителей. Свет в одну группу, розетки в другую, мощные приборы (духовка, котел) — отдельно. (Время: 1 час)
- Считаю суммарную мощность каждой группы. (Время: 1 час)
- Распределяю группы по фазам A, B и C. Стараюсь, чтобы разница между ними не превышала 10-15%. (Время: 1 час)
- Маркирую каждый кабель. Использую цветные термоусадки или бирки, чтобы не запутаться. (Время: 1 час)

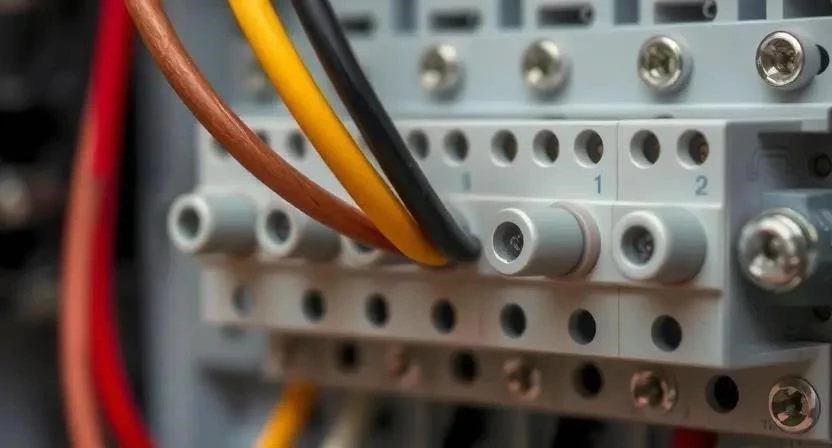

- Монтирую шины N (ноль) и PE (земля) на DIN-рейку. (Время: 1 час)
- Устанавливаю УЗО и автоматические выключатели в соответствии со схемой. (Время: 2 часа)
- Подключаю фазные провода к соответствующим автоматам. (Время: 2 часа)
- Подсоединяю нулевые провода к шине N. (Время: 1 час)
- Проверяю затяжку каждого винта. Я всегда подтягиваю контакты дважды. (Время: 1 час)
- Включаю вводной автомат и замеряю напряжение на каждой фазе мультиметром. (Время: 1 час)
- Если вижу перекос (например, на одной фазе 210В, на другой 240В), перекидываю часть потребителей на менее нагруженную линию. (Время: 1 час)
Один раз я забыл промаркировать фазы в большом щите и потратил три часа только на то, чтобы понять, какой автомат за что отвечает. С тех пор маркировка для меня — закон.
Технические нюансы и рекомендации
Внутри щита может быть жарко, особенно если стоят мощные автоматы. Я рекомендую оставлять зазоры между модулями, если это позволяет размер корпуса. Огромное влияние оказывают пусковые токи (например, от насоса или кондиционера) — они могут кратковременно увеличить нагрузку в 3-5 раз. Поэтому для таких линий ставлю автоматы с характеристикой «C». По сечению провода ориентируюсь строго по нагрузке: для розеток — 2.5 мм², для освещения — 1.5 мм². Смешивать бренды автоматики не советую, так как гребенки разных производителей часто не совпадают по шагу.
Типичные ошибки при монтаже
Новички часто допускают промахи, которые могут привести к пожару или выходу техники из строя. Я выделил основные из них:
- Неверный расчет мощности: когда на одну фазу «вешают» и электроплиту, и бойлер.
- Объединение разных фаз на одной нулевой шине без учета разделения по УЗО (приводит к ложным срабатываниям).
- Отсутствие маркировки кабелей, что делает обслуживание щита кошмаром.
- Установка слишком слабых автоматов, которые выбивает при включении двух чайников.
- Использование алюминиевого провода вместе с медным без специальных клемм.
Помню случай, когда сосед решил сэкономить и поставил один общий ноль на три разных УЗО. В итоге защита выбивала постоянно без видимых причин. Пришлось полностью переделывать схему.
Расчет стоимости и экономия
Цена зависит от выбранного сегмента оборудования. Бюджетные варианты (Китай) стоят дешево, но служат меньше. Премиум (Schneider, ABB) надежнее, но дороже в 3 раза.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Комплектующие (средний сегмент) | 15 000 | 15 000 | 0 |
| Работа по монтажу и расчету | 0 | 12 000 | 12 000 |
| Расходные материалы (стяжки, наконечники) | 500 | 1 000 | 500 |
| 15 500 | 28 000 | 12 500 |
Для понимания распределения мощности используйте такую таблицу:
| Потребитель | Фаза А (кВт) | Фаза B (кВт) | Фаза C (кВт) | |
|---|---|---|---|---|
| Освещение всего дома | 0.5 | — | — | 0.5 |
| Кухонные розетки | — | 3.5 | — | 3.5 |
| Стиральная машина + Бойлер | — | — | 4.0 | 4.0 |
| Кондиционеры / Отопление | 2.0 | 1.0 | — | 3.0 |
| Сумма по фазе | 2.5 | 4.5 | 4.0 | 11.0 |
Подбор автомата зависит от кабеля:
| Сечение кабеля (мм²) | Номинал автомата (А) | Макс. мощность (кВт) | Применение |
|---|---|---|---|
| 1.5 | 10А | 2.2 | Освещение |
| 2.5 | 16А | 3.5 | Розетки |
| 4.0 | 25А | 5.5 | Мощные приборы |
| 6.0 | 32А | 7.0 | Варочная панель |
| 10.0 | 50А | 11.0 | Вводной автомат |
Техническое обслуживание
Электрощит — это не установил и забыл. Раз в полгода я рекомендую проверять затяжку всех винтовых соединений. От перепадов температуры металл «гуляет», и контакт может ослабнуть. Также полезно с помощью бесконтактного пирометра проверить температуру автоматов под максимальной нагрузкой. Если какой-то модуль греется выше 50-60 градусов — значит, есть плохой контакт или перегрузка. Срок службы качественной автоматики составляет 15-20 лет, но при плохом контакте она сгорит за год.
Альтернативные решения для защиты
Если в вашем районе часто скачет напряжение, одного распределения фаз мало. Я советую ставить реле напряжения на каждую фазу. Это устройство просто отключит питание, если напряжение упадет до 180В или подскочит до 260В. Для очень дорогой техники лучше использовать стабилизаторы. В современных умных домах применяют системы управления нагрузкой, которые сами переключают потребителей между фазами в реальном времени, но это дорогое удовольствие.
Безопасность при работе
Электричество не прощает ошибок. Никогда не работайте под напряжением! Перед любым действием отключайте вводной автомат и проверяйте отсутствие тока индикатором. Используйте только диэлектрические инструменты с изоляцией до 1000В. При работе с обжимкой или стриппером надевайте защитные очки — мелкие кусочки изоляции или жилы могут отлететь в глаза. Если работаете на высоте (например, щит висит высоко), используйте устойчивую лестницу, а не табуретки.
Ответы на частые вопросы
Что такое перекос фаз и чем он опасен?
Это ситуация, когда на одной фазе нагрузка гораздо выше, чем на других. В результате напряжение на перегруженной фазе падает, а на свободных — растет. Это может сжечь блоки питания электроники.
Можно ли подключать один прибор к двум фазам?
Только если прибор специально рассчитан на 380В (трехфазный). Обычный однофазный прибор сгорит мгновенно при подаче двух фаз.
Как понять, что нагрузка распределена неравномерно?
С помощью мультиметра. Замерьте напряжение на каждой фазе при включении всех основных приборов. Разница более 10-15В говорит о перекосе.
Обязательно ли ставить УЗО на каждую фазу?
Да, если вы хотите полноценную защиту. Каждая фазная группа должна иметь свое УЗО, чтобы при утечке тока на одной линии не гас свет во всем доме.
Какое максимальное отклонение по мощности между фазами допустимо?
В идеале — до 5-10%. В реальности допустимо до 15-20%, если оборудование имеет широкий диапазон рабочего напряжения.
Можно ли менять распределение после монтажа?
Да, достаточно переставить провод из одного автомата в другой (при выключенном питании), если сечение кабеля позволяет.
Что делать, если одна фаза постоянно выбивает?
Либо на этой фазе слишком много приборов, либо в одной из линий произошло короткое замыкание или утечка тока.
Как рассчитать мощность электроплиты по фазам?
Сложите мощность всех конфорок и духовки. Если плита трехфазная, она сама распределит ток. Если однофазная — выделите ей отдельную фазу с минимальным количеством других потребителей.
