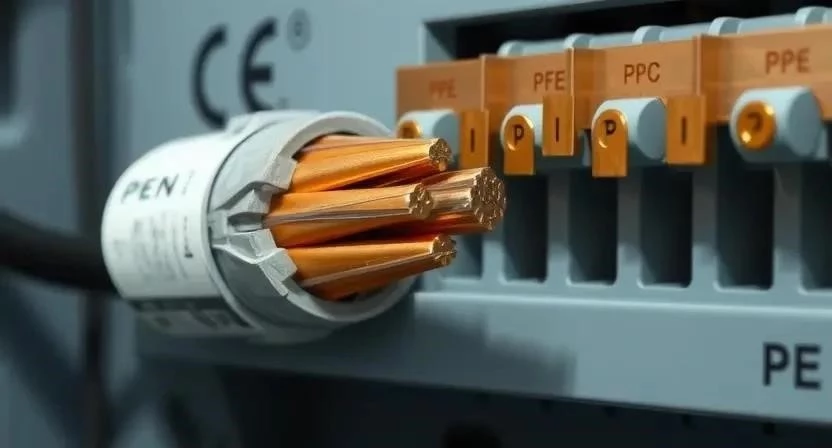

Разделение PEN-проводника в щитке — это критически важный этап электромонтажа в частном доме. Ошибка в этой процедуре может привести к появлению опасного напряжения на корпусах бытовых приборов. Обычно такая работа занимает от 3 до 5 часов. Стоимость базовых комплектующих для монтажа редко превышает 2000 рублей. Правильное выполнение этой задачи гарантирует безопасность всех жителей здания.
Особенности подготовки к работе
Сначала я оцениваю общую сложность предстоящих манипуляций. Для этого требуются базовые навыки работы с электричеством и знание норм ПУЭ. Если вы никогда не использовали мультиметр, лучше пригласить специалиста. Разделение проводов выполняю либо на этапе первичного монтажа, либо при глубокой модернизации старого распределительного щита. Важно помнить, что PEN-проводник объединяет в себе функции нулевого и защитного проводников.
Комплектующие для монтажа
Для качественного разделения использую только проверенные материалы. Медные элементы обеспечивают наилучшую проводимость и долговечность соединений.
- Медная шина N (нулевая)
- Медная шина PE (заземляющая)
- Наконечники НШВИ под сечение провода
- Изолирующие пластиковые прокладки
- Медная жила соответствующего сечения для перемычки
- Маркировочные бирки с обозначениями N и PE
- Изолента или термоусадочная трубка
- Винты из нержавеющей стали для крепления
| Материал | Сечение/Тип | Расход на 1 щиток | Примерная цена | |
|---|---|---|---|---|
| Шина PE | Медь, 10 отв. | 1 шт. | 300 руб. | 300 руб. |
| Шина N | Медь, 10 отв. | 1 шт. | 300 руб. | 300 руб. |
| Провод перемычки | 10-16 мм2 | 0.5 м | 150 руб/м | 75 руб. |
| Наконечники | 10 мм2 | 10 шт. | 10 руб/шт. | 100 руб. |
| Изоляторы | Пластик | 4 шт. | 50 руб/шт. | 200 руб. |

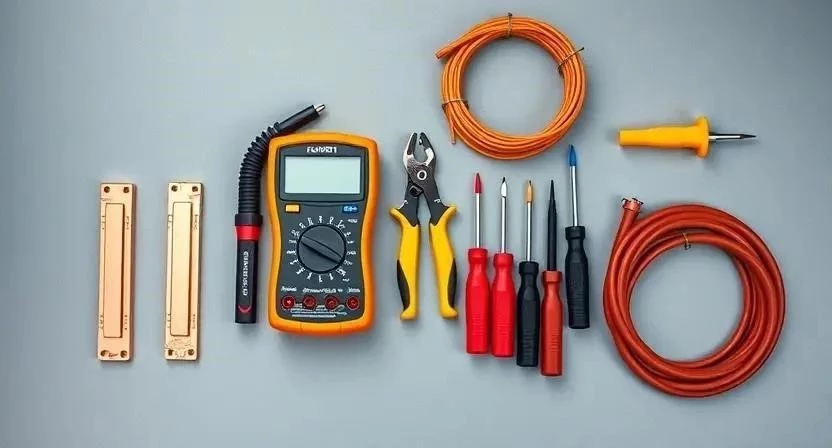

Инструментарий электрика
Инструмент должен быть надежным. Это исключает риск срыва резьбы на клеммах или повреждения изоляции.
- Набор диэлектрических отверток разных размеров
- Стриппер для быстрой зачистки изоляции
- Кримпер (обжимной инструмент) для наконечников
- Мультиметр для замера напряжения
- Индикаторная отвертка для экспресс-проверки
- Перфоратор для фиксации шин в корпусе
- Бокорезы для обрезки лишнего провода
| Инструмент | Назначение | Обязательно/Желательно | Средняя цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 руб. |
| Кримпер | Обжим наконечников | Обязательно | 1200 руб. |
| Отвертки | Затяжка винтов | Обязательно | 1000 руб. |
| Перфоратор | Монтаж шин | Обязательно | 5000 руб. |
Организация рабочего пространства
Сначала расчищаю все пространство вокруг вводного щитка. Чтобы не работать в темноте, устанавливаю мощный переносной прожектор. Самое главное — полностью отключаю электропитание на вводе. Тщательно проверяю отсутствие напряжения с помощью индикатора на всех фазах и нулевом проводе. Безопасность в электромонтаже стоит на первом месте.
Подготовка элементов щитка
Выметаю всю пыль и строительный мусор из корпуса щитка обычным пылесосом. Любая грязь под шиной может ухудшить электрический контакт. Размечаю места под установку шин PE и N так, чтобы провода потребителей не перекрещивались. Проверяю надежность крепления вводного кабеля. Если зажим ослаб, затягиваю его до упора.
Технология разделения PEN-проводника
Перехожу к непосредственному процессу монтажа. Действую строго по схеме, чтобы избежать ошибок в топологии сети.
- Полное обесточивание линии и проверка индикатором (10 мин).
- Зачистка PEN-проводника на вводе от изоляции (5 мин).

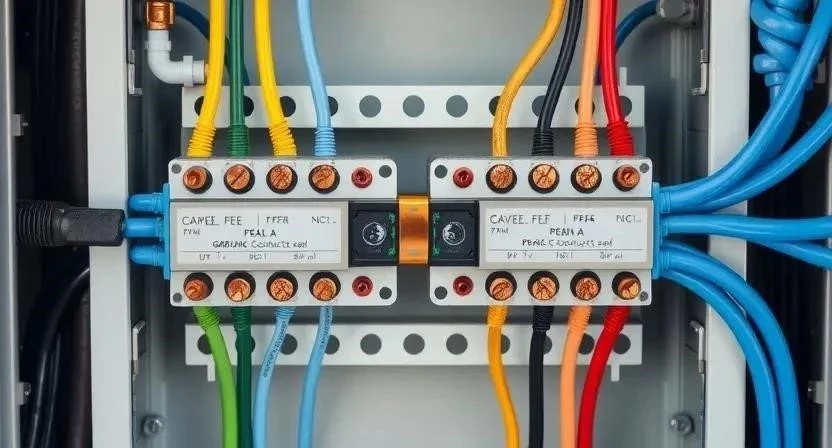

- Установка заземляющей шины PE на диэлектрические прокладки (15 мин).
- Подключение PEN-проводника к шине PE — это основная точка разделения (10 мин).
- Установка нулевой шины N (15 мин).
- Создание перемычки между шиной PE и шиной N (10 мин).
- Подключение нулевых проводов всех потребителей к шине N (30 мин).
- Подключение защитных проводников (PE) к шине PE (30 мин).
- Проверка надежности всех соединений путем протяжки винтов (15 мин).
- Изоляция открытых токоведущих частей изолентой (10 мин).
- Тестирование системы с помощью мультиметра (20 мин).
- Запуск электропитания и проверка работы УЗО (15 мин).
Однажды я забыл проверить затяжку перемычки в одном из объектов. В итоге при высокой нагрузке контакт начал греться, и изоляция вокруг винта поплавилась. Теперь я всегда перепроверяю каждый зажим дважды.
Соблюдаю строгие правила безопасности при работе:
- Использую только диэлектрические перчатки.
- Применяю инструмент с изолированными ручками.
- Не допускаю попадания влаги внутрь щитка.
- Проверяю отсутствие напряжения перед каждым касанием шин.
- Не оставляю оголенных концов провода вне клемм.
Технические нюансы монтажа

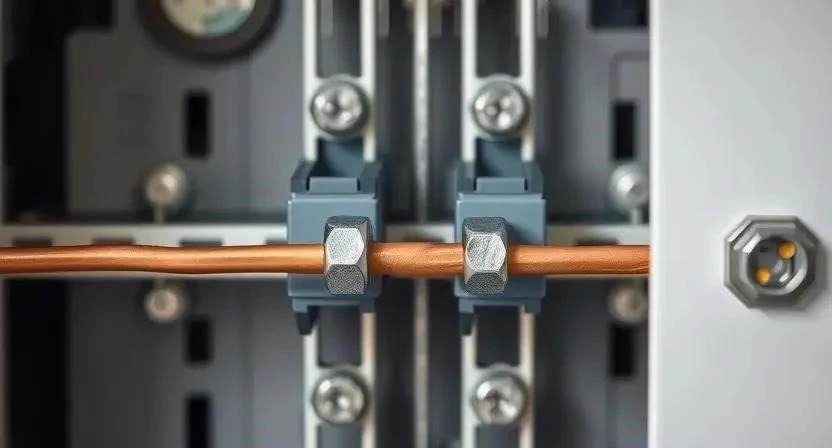

Слежу за сечением перемычки. Она должна быть не меньше сечения вводного PEN-проводника. Если на вводе стоит кабель 16 мм2, то и перемычка должна быть такой же. Температура соединений в нормальном режиме не должна превышать 50-60 градусов. Для соединения меди с алюминием обязательно применяю специальные переходные шайбы или токопроводящую пасту.
Я заметил, что при использовании слишком тонкого провода для перемычки УЗО иногда срабатывает ложно. Только после замены провода на сечение 10 мм2 система заработала стабильно и без сбоев.
Типичные ошибки новичков
Многие делают одну и ту же грубую ошибку: соединяют N и PE после установки УЗО. Это приводит к мгновенному отключению автомата при подаче питания. Также часто забывают маркировать шины, из-за чего через год невозможно понять, где какой провод. Плохая затяжка клемм вызывает искрение и может привести к пожару.
Расчет затрат на электромонтаж
Считаю расходы на материалы и работу. Самостоятельный монтаж обходится дешевле, но требует высокой квалификации.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Медные шины | 600 руб. | 700 руб. | 100 руб. |
| Расходники (наконечники, изоляция) | 200 руб. | 300 руб. | 100 руб. |
| Провод перемычки | 200 руб. | 300 руб. | 100 руб. |
| Работа электрика | 0 руб. | 3500 руб. | 3500 руб. |
| 1000 руб. | 4800 руб. | 3800 руб. |
Эксплуатация и уход
Раз в год проверяю затяжку всех винтовых соединений. Медь имеет свойство «течь» со временем, что ослабляет контакт. Контролирую сопротивление заземления — оно должно оставаться низким. Качественные медные шины служат десятилетиями, если их защитить от окисления и влаги.
Альтернативные методы разделения
Можно использовать готовые модульные блоки заземления на DIN-рейку. Это ускоряет процесс и делает щиток более аккуратным. В многоквартирных домах разделение PEN делать запрещено — там система реализуется в общедомовом щите. Система TN-S считается идеальной, так как PE и N разделены по всей длине кабеля от подстанции.
В одном из последних проектов я заменил самодельные шины на модульные блоки. Это позволило сэкономить место в компактном щитке и сделать монтаж гораздо эстетичнее.
| Этап проверки | Метод | Ожидаемый результат | Статус |
|---|---|---|---|
| Затяжка винтов | Ручная проверка | Винты не проворачиваются | [ ] |
| Отсутствие КЗ | Мультиметр | Разрыв между L и PE | [ ] |
| Работа УЗО | Кнопка «Тест» | Мгновенное отключение | [ ] |
| Маркировка | Визуально | Надписи N и PE на месте | [ ] |
| Изоляция | Визуально | Нет открытых токоведущих частей | [ ] |
Ответы на частые вопросы
Можно ли объединять N и PE после УЗО?
Нет, это приведет к срабатыванию защиты и отключению электричества.
Какое сечение должно быть у перемычки между шинами?
Сечение должно соответствовать сечению вводного PEN-проводника.
Что будет, если не разделить PEN-проводник?
Повышается риск поражения током при обрыве нулевого провода на вводе.
Можно ли использовать алюминиевую шину?
Не рекомендую. Медь надежнее, долговечнее и имеет лучший контакт.
Как проверить правильность разделения мультиметром?
Замеряю напряжение между PE и N — оно должно быть близко к нулю.
Обязательно ли ставить шину PE в каждом щитке?
Да, это необходимо для обеспечения безопасности всех электроприборов в доме.
Чем отличается PEN от PE и N?
PEN — совмещенный проводник, PE — чисто защитный (земля), N — рабочий ноль.
Как часто нужно проверять соединения в щитке?
Рекомендую проводить ревизию один раз в год.
