Сборка распределительного устройства требует предельной точности и соблюдения норм безопасности. Схема щита для частного дома с системой заземления TT считается одной из самых надежных для загородного строительства, так как она исключает влияние потенциала сторонних сетей на электроустановку дома. Работа по монтажу обычно занимает от 2 до 3 дней. Стоимость качественных комплектующих среднего сегмента начинается от 12 000 рублей. Правильный подход к проектированию исключит риск поражения током и коротких замыканий.
Подготовительный этап и оценка сложности
Монтаж электрощита относится к работам повышенной сложности. Я рекомендую приступать к этому делу только при наличии базовых знаний электротехники и понимании принципов работы защитных устройств. Основная сложность заключается в правильном разделении фазного и нулевого проводов, а также в создании качественного заземляющего контура. Оптимальные условия для монтажа — сухое помещение с хорошим освещением и свободным доступом к месту установки корпуса. Помните, что любая ошибка в схеме может привести к выходу из строя бытовой техники или создать угрозу жизни.
Перечень комплектующих для электрощита
Для работы потребуются надежные компоненты, которые обеспечат стабильную защиту сети. Я всегда выбираю оборудование одного производителя, чтобы модули идеально стыковались друг с другом и имели одинаковый шаг крепления. Для системы TT критически важно наличие качественного УЗО, так как именно оно является основным защитным элементом при пробое на землю.
- Распределительный щит с прозрачной дверцей (на 24-36 модулей)
- Вводной автоматический выключатель (двухполюсный)
- Общее УЗО (устройство защитного отключения)
- Групповые автоматические выключатели (для освещения и розеток)
- Шина заземления PE (медная)
- Шина нейтрали N (изолированная)
- Медный провод сечением 6-10 мм² для ввода
- Наконечники НШВИ для надежного контакта
Ниже приведена таблица с примерным расходом и стоимостью материалов для среднего дома.
| Материал | Количество | Расход/Параметр | Цена за ед. (руб) | |
|---|---|---|---|---|
| Щит распределительный | 1 шт. | 36 модулей | 3500 | 3500 |
| Вводной автомат | 1 шт. | 25А / 40А | 800 | 800 |
| УЗО общее | 1 шт. | 40А / 30мА | 1500 | 1500 |
| Автоматы групповые | 8 шт. | 10А / 16А | 450 | 3600 |
| Шины N и PE | 2 шт. | 10-12 отверстий | 300 | 600 |
| Провод медный ПВ-3 | 20 м | 6 мм² | 80/м | 1600 |

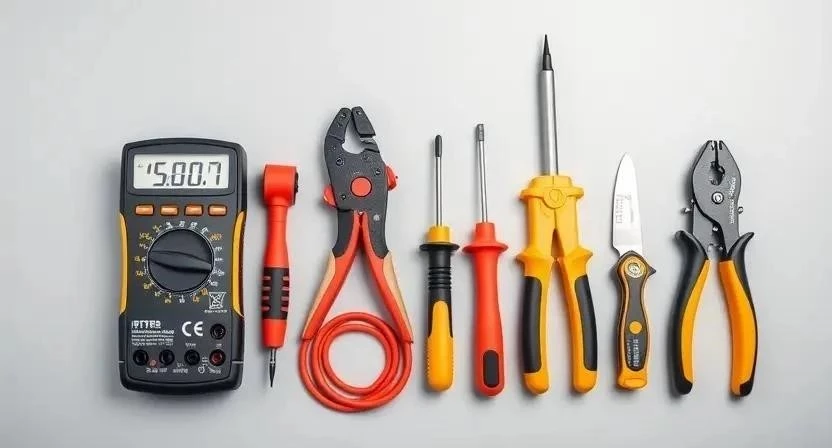

Инструментарий для качественного монтажа
Подберем инструменты так, чтобы не бегать в магазин каждые полчаса. Качественный инструмент не только ускоряет процесс, но и гарантирует плотную затяжку контактов, что критично для электробезопасности. Если вы не планируете заниматься электрикой постоянно, некоторые позиции (например, кримпер) можно взять в аренду.
- Набор диэлектрических отверток (крестовая, плоская)
- Стриппер для снятия изоляции (экономит время и не повреждает жилу)
- Мультиметр (для проверки сопротивления и прозвонки цепей)
- Кримпер (пресс-клещи для обжима наконечников)
- Строительный уровень (для ровной установки щита)
- Пассатижи и бокорезы
- Маркер или специальный принтер для маркировки кабелей
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Мультиметр | Проверка напряжения и заземления | Обязательно | 1500 |
| Стриппер | Быстрое снятие изоляции | Желательно | 1200 |
| Кримпер | Обжим наконечников НШВИ | Обязательно | 2000 |
| Уровень | Выравнивание корпуса щита | Обязательно | 500 |
| Набор отверток | Затяжка клемм автоматов | Обязательно | 1000 |
Выбор и организация места установки
Место установки щита должно быть легкодоступным. Я рекомендую размещать его в прихожей или в техническом помещении на высоте 1.5–1.7 метра от пола. Это обеспечит удобство обслуживания и безопасность для детей. Важно, чтобы перед щитом было свободное пространство не менее 1 метра. Окружающие поверхности стоит защитить пленкой или оргалитом, чтобы строительная пыль не попала внутрь модулей. Кабельные линии должны заходить в корпус через специальные вводные отверстия, чтобы избежать заломов изоляции.
Монтаж корпуса и заведение линий
Сначала прикладываю корпус щита к стене и проверяю вертикальность с помощью уровня. Криво висящий щит — это признак дилетантства, к тому же в нем неудобно укладывать провода. После фиксации корпуса приступаю к заведению кабелей. Каждый провод должен быть зачищен ровно на длину клеммы автомата. Обязательно проверяю изоляцию каждого кабеля мультиметром перед подключением, чтобы исключить короткое замыкание, которое могло произойти при прокладке линий в стенах.
Алгоритм сборки щита с заземлением TT
Приступаем к самому ответственному этапу. В системе TT заземляющий контур дома полностью отделен от заземления сети электроснабжения. Это значит, что при обрыве нуля на линии в доме не появится опасный потенциал. Однако в этом случае установка УЗО становится обязательным требованием ПУЭ, так как ток короткого замыкания на землю может быть недостаточен для срабатывания обычного автомата.
- Установка вводного автомата. Монтирую его на DIN-рейку первым. Он служит главным рубильником для всего дома. (Время: 20 мин)
- Монтаж шин N и PE. Устанавливаю шину нейтрали (N) и шину заземления (PE) в разные части щита. Они не должны соприкасаться. (Время: 30 мин)

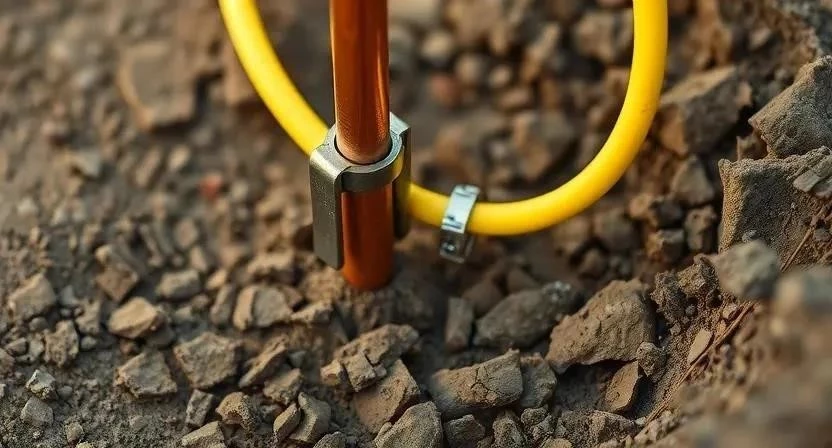

- Подключение заземляющего контура. Соединяю шину PE с внешним заземлителем (треугольник из электродов). Я использую стальную полосу 40х4 мм. (Время: 2-4 часа)
- Установка общего УЗО. Подключаю вводную фазу и ноль к УЗО. Это «сердце» защиты в системе TT. (Время: 20 мин)
- Распределение линий по группам. Группирую потребителей: кухня, санузел, освещение, жилые комнаты. (Время: 40 мин)
- Установка автоматических выключателей. Монтирую автоматы для каждой группы после общего УЗО. (Время: 1 час)
- Маркировка проводов и модулей. Подписываю каждый автомат. Однажды я забыл это сделать и потратил два часа, чтобы понять, какой автомат выключает свет в кладовке. (Время: 30 мин)
- Проверка соединений на затяжку. Прохожусь по всем винтам отверткой. Плохой контакт ведет к нагреву и пожару. (Время: 30 мин)
- Тестирование системы мультиметром. Проверяю отсутствие замыкания между фазой, нулем и землей. (Время: 20 мин)
- Проверка срабатывания УЗО. Нажимаю кнопку «Тест» на УЗО. Оно должно мгновенно отключить питание. (Время: 10 мин)

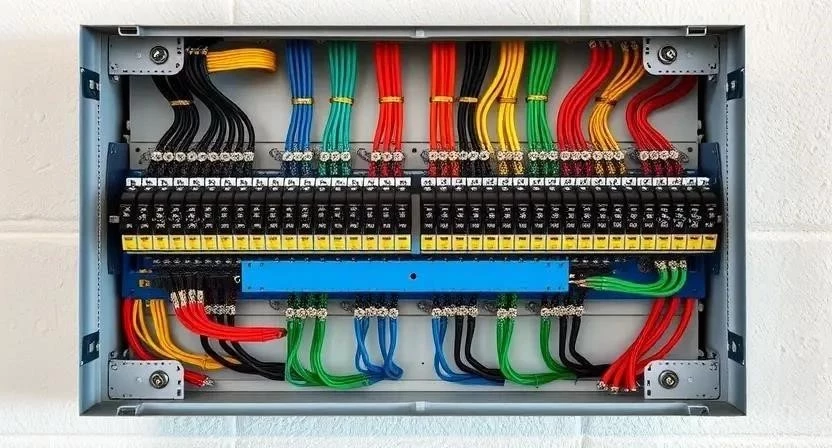

- Закрытие щита. Укладываю провода аккуратно по бокам, закрываю дверцу и провожу финальный осмотр. (Время: 20 мин)
Заметил я, что при монтаже в тесном пространстве удобнее сначала собрать все модули на рейке вне щита, а затем одним блоком установить их в корпус. Это экономит время и бережет нервы.
| Этап работ | Время | Особенности |
|---|---|---|
| Монтаж корпуса | 40 мин | Строго по уровню |
| Сборка модулей | 2 часа | Соблюдение схемы |
| Подключение заземления | 3 часа | Замер сопротивления |
| Коммутация линий | 3 часа | Использование наконечников |
| Тестирование | 1 час | Проверка всех УЗО |
Собрал я один раз щит без наконечников НШВИ, просто зажал многожильный провод в клемму. Через полгода заметил, что винт ослаб, а провод начал обгорать. С тех пор обжимаю каждую жилу без исключения.
Технические особенности и требования
Важно помнить про сопротивление заземлителя. Для системы TT оно должно быть достаточно низким, чтобы УЗО сработало корректно. Обычно стремятся к значению не более 10 Ом. Также следите за температурным режимом: не забивайте щит модулями «впритык». Оставляйте зазоры в 1-2 модуля между мощными автоматами для охлаждения. Используйте только совместимые модули одного бренда, так как разные производители могут иметь разную глубину посадки, что приведет к перекосу всей сборки.
Разбор типичных ошибок при монтаже
Часто новички допускают промахи, которые могут стоить очень дорого. Я рекомендую перепроверить схему трижды перед подачей напряжения.
- Ошибка в номинале УЗО. Ставят УЗО с током отсечки 300мА там, где нужно 30мА (например, в ванной). Это опасно для жизни.
- Отсутствие заземления. Монтаж щита по схеме TT без реального заземляющего контура делает УЗО бесполезным при пробое на корпус.
- Перепутанные шины. Соединение N и PE в щите при системе TT недопустимо.
- Плохой контакт. Недотянутые винты в клеммах вызывают искрение и плавление изоляции.
- Использование алюминия. Попытка соединить медный автомат с алюминиевым проводом без специальных переходов.
Смета на материалы и работы
Посчитаем, сколько стоит собрать такой щит. Цена сильно зависит от бренда оборудования (эконом, средний или премиум). В таблице ниже приведено сравнение затрат при самостоятельном монтаже и найме специалиста.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница (Экономия) |
|---|---|---|---|
| Комплектующие (средний сегмент) | 12 000 | 12 000 | 0 |
| Расходники (наконечники, стяжки) | 500 | 500 | 0 |
| Работа по монтажу и сборке | 0 | 7 000 | 7 000 |
| Замер сопротивления заземления | 0 | 2 000 | 2 000 |
| 12 500 | 21 500 | 9 000 |
Регламент технического обслуживания
После завершения работ щит не стоит забрасывать. Раз в год я рекомендую проверять затяжку всех винтовых соединений, так как от перепадов температур металл «гуляет» и контакты могут ослабнуть. Обязательно раз в месяц нажимайте кнопку «Тест» на каждом УЗО — это подтверждает, что механизм не заклинил. Срок службы качественного электротехнического оборудования составляет около 15-20 лет, но при соблюдении регламента он увеличивается.
Сравнение системы TT с другими типами заземления
Разберемся, почему TT часто лучше для частного сектора. В отличие от TN-S, где заземление идет от трансформатора, в TT вы полностью независимы. В системе TN-C-S существует риск появления напряжения на корпусах приборов при обрыве общего нулевого провода на линии. В системе TT этот риск исключен. TT предпочтительнее в регионах с плохим состоянием электросетей или при большом удалении дома от трансформаторной подстанции. Главное отличие — обязательное использование УЗО во всех цепях.
Ответы на популярные вопросы
Чем TT отличается от TN-S? В TN-S заземление и ноль разделены по всей длине от подстанции, а в TT дом имеет свой собственный, независимый заземлитель.
Обязательно ли ставить УЗО при заземлении TT? Да, это строго обязательно. Без УЗО система TT не обеспечит защиту при пробое фазы на корпус прибора.
Можно ли использовать алюминиевые провода? Внутри современного щита — категорически нет. Только медь. Алюминий допустим только на вводе, если так пришла линия, но с переходом на медь.
Какое сечение кабеля выбрать для ввода? Для частного дома обычно достаточно 6 мм² (до 32-40А) или 10 мм² (до 50А) медного кабеля.
Как проверить сопротивление заземления? С помощью специального прибора — омметра или установки заземления. Обычным мультиметром точно измерить сопротивление контура невозможно.
Что делать, если УЗО постоянно выбивает? Искать утечку тока. Обычно это поврежденный нагревательный элемент в бойлере, стиральной машине или влага в уличных розетках.
Можно ли объединять заземление дома и заземление котла? Да, все оборудование в доме должно быть подключено к одной общей шине PE для выравнивания потенциалов.
Меры безопасности: Все работы проводите строго при отключенном вводном питании. Используйте защитные перчатки и очки при сверлении стен. При работе с химией (герметиками) обеспечьте проветривание помещения. Никогда не касайтесь оголенных проводов под напряжением!
