Сборка электрощита для мастерской своими руками

Организация электропитания в мастерской начинается с правильного распределения нагрузки. Ошибка в расчетах приводит к постоянным срабатываниям защиты или, что хуже, к оплавлению изоляции кабеля. Сборка электрощита своими руками занимает от одного до двух дней и обходится в среднем от 5 000 до 15 000 рублей в зависимости от бренда автоматики. Грамотная схема распределительного щита для домашней мастерской гарантирует безопасность при работе с мощными станками и компрессорами.

Подготовка к работе и оценка ресурсов

Первым делом я всегда оцениваю суммарную мощность всего оборудования. Станки, сварочные аппараты и компрессоры имеют высокие пусковые токи, которые могут «выбить» слабый автомат. Для работы потребуются базовые знания электротехники: понимание разницы между фазой и нулем, умение пользоваться мультиметром. Я рекомендую устанавливать щиток в сухом месте, подальше от зон с повышенной влажностью или возможным разбрызгиванием масел. Это обеспечит легкий доступ к автоматам и продлит срок службы пластикового корпуса.

Комплектующие для сборки щитка

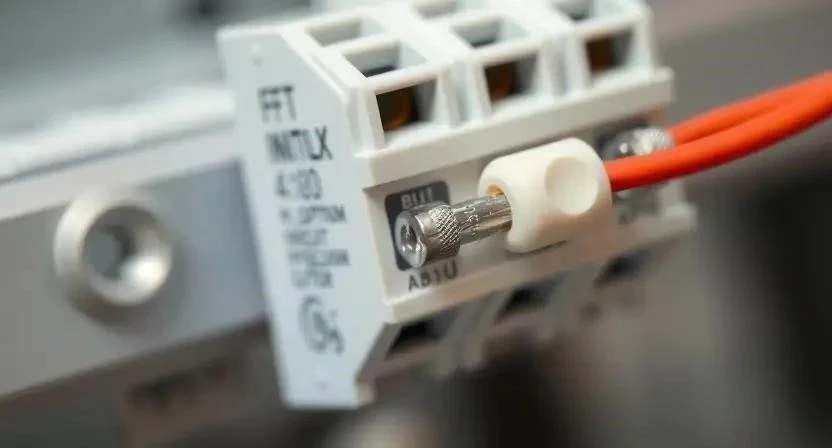

Для качественного монтажа я подбираю материалы с запасом по мощности. Не стоит экономить на вводном автомате и УЗО, так как от них зависит безопасность всей сети. Чтобы провода не разлохматились в клеммах, обязательно использую наконечники НШВИ.

• Корпус распределительного щита (пластиковый, IP40 или IP54) — 1 шт.
• Вводной автоматический выключатель — 1 шт.
• УЗО или диф-автоматы для защиты от утечек — 2-3 шт.
• Групповые автоматы для розеток и света — 4-6 шт.
• Нулевая шина (N) и шина заземления (PE) — по 1 шт.
• Медный кабель ВВГнг-LS сечением 2.5 мм² и 1.5 мм² — согласно длине линий.
• Наконечники обжимные (НШВИ) разных размеров — 1 упаковка.
• Маркировочные бирки для каждой линии — 1 комплект.
• DIN-рейка (если не встроена в корпус) — 1 шт.

Ниже приведена таблица с основными характеристиками и примерными ценами на комплектующие.

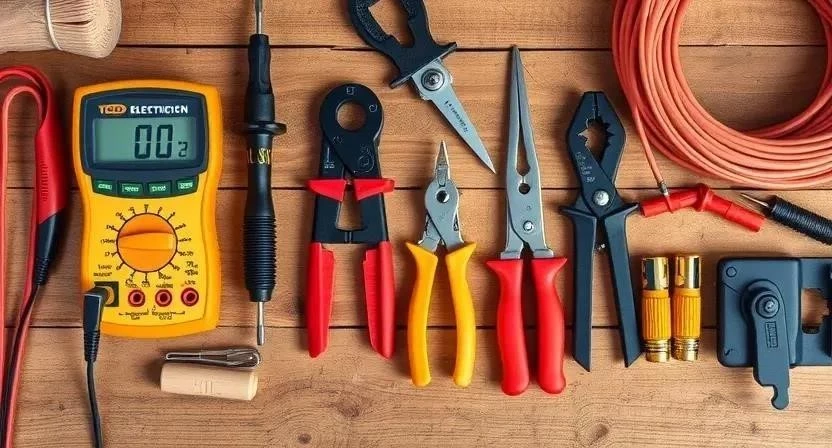

Инструментарий электрика

Качественный инструмент ускоряет процесс и исключает ошибки при зачистке жил. Я заметил, что использование дешевых пассатижей вместо стриппера часто приводит к повреждению медных жилок, что ослабляет контакт. Если какого-то дорогого инструмента нет в наличии, проще взять его в аренду на один день.

Подготовка рабочего места

Место установки щитка должно быть очищено от пыли и опилок. В мастерской это критично, так как строительный мусор может попасть внутрь корпуса. Я застилаю пол вокруг зоны монтажа плотной пленкой. Это помогает быстро собрать остатки изоляции и обрезки проводов. Также важно обеспечить свободный доступ к вводному кабелю, чтобы не тянуть его через всю комнату с натягом.

Разметка и монтаж основания

Прикладываю корпус к стене и проверяю вертикаль уровнем. Криво висящий щит — это не только эстетическая проблема, но и риск неправильного ввода кабелей, что может привести к их перегибу. Размечаю отверстия под дюбели, сверлю их перфоратором и надежно фиксирую корпус. В нижней части щита я прорезаю отверстия под вводные гофры или кабель-каналы, используя специальный вырезной инструмент или аккуратный надпил ножом.

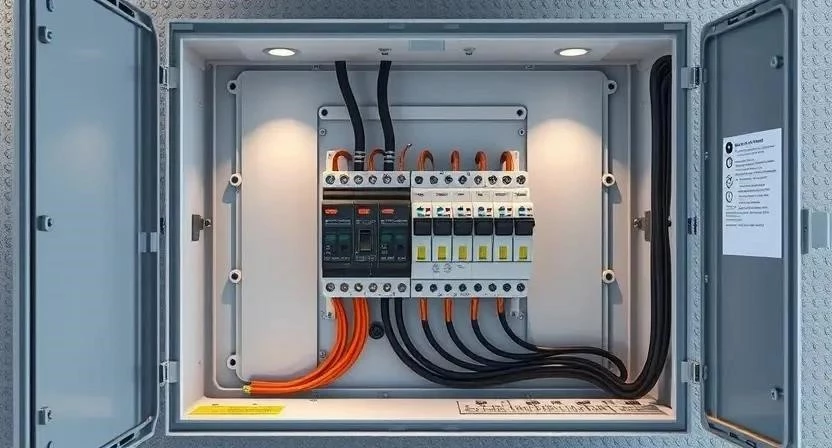

Пошаговый процесс сборки электрощита

Монтаж выполняю строго по схеме. Я всегда напоминаю себе: сначала безопасность, потом функционал. Важно соблюдать последовательность, чтобы не запутаться в проводах.

1. Монтаж корпуса (30 мин). Креплю щит к стене, проверяю устойчивость и заземляю корпус, если он металлический.
2. Установка реек и шин (20 мин). Фиксирую DIN-рейки и устанавливаю нулевую и заземляющую шины по краям корпуса.
3. Монтаж вводного автомата (15 мин). Устанавливаю главный выключатель, который будет отсекать питание всей мастерской.
4. Установка УЗО (20 мин). Ставлю устройства защиты от токов утечки. Я разделяю их: одно на «мокрые» зоны и станки, другое на освещение.

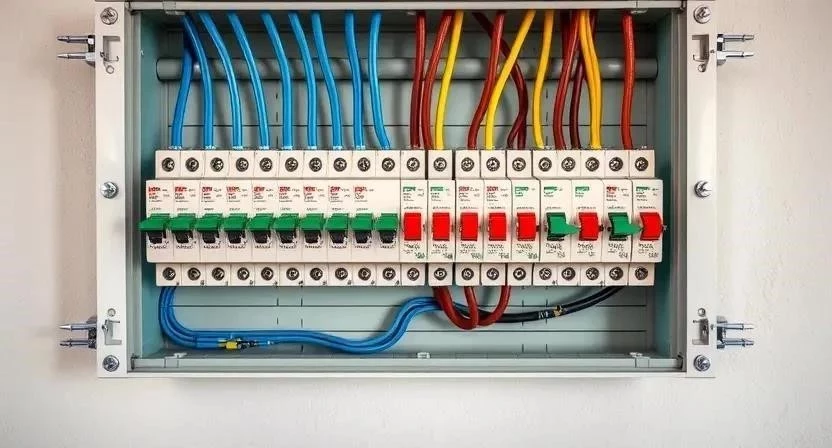

5. Группировка линий (30 мин). Распределяю потребителей: группа 1 — свет, группа 2 — общие розетки, группа 3 — мощный станок, группа 4 — компрессор.
6. Монтаж автоматов (30 мин). Устанавливаю автоматические выключатели соответствующего номинала на DIN-рейку.
7. Разводка и маркировка (60 мин). Соединяю модули перемычками, подключаю линии. Каждому проводу присваиваю номер или название.
8. Затяжка контактов (20 мин). Прохожусь по всем винтам отверткой. Плохой контакт вызывает нагрев и может привести к пожару.
9. Проверка мультиметром (30 мин). Прозваниваю цепи на отсутствие короткого замыкания между фазой, нулем и землей.
10. Тестирование (30 мин). Подаю напряжение, проверяю работу каждой розетки и срабатывание УЗО кнопкой «Тест».

Однажды я забыл промаркировать провода в большом щите. Спустя год, когда один из автоматов выбил, мне пришлось заново прозванивать все линии, чтобы понять, какой кабель куда идет. Теперь я трачу лишние 15 минут на маркировку, чтобы сэкономить часы в будущем.

Технические нюансы эксплуатации

В мастерской часто скачут температуры. Зимой в неотапливаемом помещении пластик становится хрупким, поэтому при монтаже не прилагаю чрезмерных усилий к корпусу. Влажность также влияет на работу электроники. Я рекомендую использовать автоматы с более высоким классом защиты, если в помещении бывает сыро. Важный момент: винты в клеммах нужно затягивать с умеренным усилием. Перетяжка может сорвать резьбу или перерезать тонкую жилу провода.

Типичные ошибки новичков

Часто начинающие мастера пытаются сэкономить и ставят один автомат на все розетки. В итоге при включении мощного пылесоса и циркулярной пилы одновременно щиток просто «отключается». Также опасно использовать алюминиевые провода в связке с медью без специальных переходов.

1. Неправильное сечение. Использование кабеля 1.5 мм² для мощных станков приводит к его перегреву.
2. Отсутствие заземления. Работа с металлоинструментом без PE-проводника смертельно опасна.
3. Перегрузка линии. Слишком большое количество розеток на одном 16-амперном автомате.
4. Дешевая автоматика. Безымянные бренды часто не срабатывают при реальном коротком замыкании.
5. Отсутствие УЗО. В условиях мастерской, где есть металл и влага, защита от утечки обязательна.

Я столкнулся с тем, что установил дешевый китайский автомат на линию компрессора. При первом же пуске он просто расплавился, не сработав. После этого я перешел только на проверенные бренды, так как безопасность дороже нескольких сотен рублей.

Расчет затрат на электромонтаж

Стоимость сборки зависит от сложности схемы. При самостоятельном монтаже вы платите только за материалы. Если нанимать мастера, цена вырастет за счет стоимости работ по проектированию и сборке.

Обслуживание системы

Электрощит не работает «вечно». Раз в полгода я проверяю затяжку всех винтовых соединений. Из-за вибраций от станков или температурных расширений контакты могут ослабнуть. Также обязательно нажимайте кнопку «Тест» на УЗО раз в месяц. Это подтверждает, что механизм защиты исправен и сработает в критической ситуации. Срок службы качественной автоматики составляет около 10-15 лет, после чего рекомендуется ревизия модулей.

Альтернативные способы организации

Существуют разные подходы к сборке электропитания. Выбор зависит от бюджета и требований к эстетике.

• Открытая DIN-рейка: самый дешевый вариант, но провода открыты и могут быть повреждены.
• Готовые модульные щиты: быстро собираются, имеют стандартную компоновку.
• Плавкие предохранители: старый метод, сейчас почти не используется из-за неудобства замены.
• Сборка в металлическом шкафу: максимальная защита от механических повреждений.
• Использование диф-автоматов: объединяют функции УЗО и автомата, экономя место в щите.
• Установка переключателей фаз: для тех, у кого в мастерской три фазы.
• Добавление реле напряжения: защищает дорогое оборудование от скачков вольтажа.

Когда я собирал первый щиток, решил использовать плавкие предохранители, потому что они остались от старого гаража. В итоге потратил больше времени на поиск подходящих пробок, чем потратил бы на покупку одного современного автомата. С тех пор использую только модульную автоматику.

Ответы на частые вопросы

Какой автомат поставить на розетки в мастерской?
Обычно ставят номинал 16А. Этого достаточно для большинства ручных электроинструментов. Для очень мощных станков (сваррочный аппарат) лучше выделить отдельную линию с автоматом на 20А или 25А, предварительно проверив сечение кабеля.

Нужно ли ставить УЗО на каждый станок?
Не обязательно. Можно поставить одно общее УЗО на группу розеток. Однако, если станок дорогой и работает во влажной среде, индивидуальное УЗО поможет локализовать проблему и не обесточивать всю мастерскую.

Какое сечение провода использовать для ввода?
Для ввода в мастерский щиток оптимально использовать медный кабель ВВГнг-LS сечением 4 мм² или 6 мм², в зависимости от общей нагрузки. Это обеспечит запас мощности и предотвратит нагрев провода.

Можно ли использовать алюминиевый провод?
Я категорически не рекомендую алюминий. Он более хрупкий, быстро окисляется и имеет худшую проводимость. В современных условиях медный кабель — единственный безопасный вариант.

Что такое однолинейная схема?
Это упрощенный чертеж, где вся электрическая цепь показана одной линией. На ней обозначают вводной автомат, УЗО, групповые автоматы и потребителей. Она нужна для понимания логики работы щита.

Как выбрать корпус щита?
Берите корпус с запасом в 20-30% свободных модулей. Рано или поздно вы захотите добавить реле напряжения или еще одну линию питания, и вам не придется менять весь щиток.

Зачем нужна маркировка проводов?
Чтобы через год не гадать, какой провод ведет к свету, а какой к розетке в углу. Маркировка экономит время при ремонте и исключает ошибки при перекоммутации.

Как проверить щит перед подачей напряжения?
Используйте мультиметр в режиме «прозвонки». Проверьте отсутствие связи между фазным проводом и заземлением, а также между фазой и нулем. Только после этого включайте вводной рубильник.

Меры безопасности: при работе с электричеством всегда отключайте вводной автомат. Используйте диэлектрические перчатки и инструменты с изолированными ручками. Никогда не работайте с электрощитом с мокрыми руками или в сырой одежде. Обеспечьте хорошее освещение зоны монтажа, чтобы не ошибиться в цвете жил кабеля.
