Организация управления системой обогрева начинается с монтажа электрощита. Сборка щитка для теплого пола своими руками занимает от 6 до 10 часов работы. Стоимость базового комплекта автоматики варьируется от 7 000 до 20 000 рублей в зависимости от бренда. Правильный подход гарантирует, что кабель не перегреется, а электроника прослужит десятилетия.
Подготовка к электромонтажным работам
Работа с электрикой требует базовых навыков и понимания принципов распределения нагрузки. Я считаю, что без знания основ вольтажа и ампер за такие задачи браться опасно. Сложность монтажа оценивается как средняя, но она требует предельной внимательности. Приступать к сборке стоит только после того, как все трассы кабелей в стяжке проверены на целостность и сопротивление.

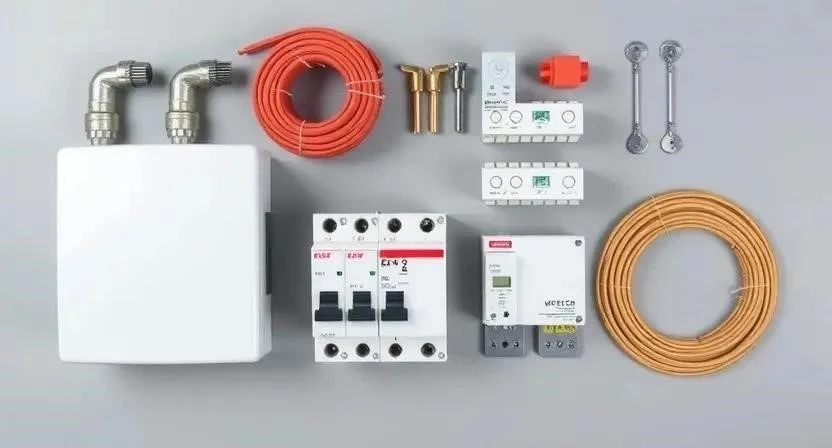

Комплектующие для системы
Для качественного монтажа важно подобрать совместимые элементы. Я всегда использую оборудование одного производителя, чтобы избежать проблем с защелками на DIN-рейке. Все компоненты должны соответствовать расчетной мощности нагревательных элементов.
- Корпус щитка (пластиковый или металлический)
- Автоматические выключатели (соответствующие нагрузке)
- Устройство защитного отключения (УЗО)
- Модульные терморегуляторы
- Медный многожильный провод (ПВ-3 или ПуГВ)
- Наконечники НШВИ для обжима
- Шины заземления и нулевые шины
- Маркировочные бирки и стяжки
| Материал | Количество | Расход на систему | Цена (средняя) | |
|---|---|---|---|---|
| Корпус щитка на 12 модулей | 1 шт. | 1 шт. | 1 500 руб. | 1 500 руб. |
| Автомат 16А | 2 шт. | по 1 на зону | 400 руб. | 800 руб. |
| УЗО 25А/30мА | 1 шт. | 1 шт. | 1 200 руб. | 1 200 руб. |
| Терморегулятор модульный | 2 шт. | по 1 на зону | 2 500 руб. | 5 000 руб. |
| Провод ПуГВ 2.5 мм² | 1 шт. | 5-10 метров | 80 руб./м | 800 руб. |

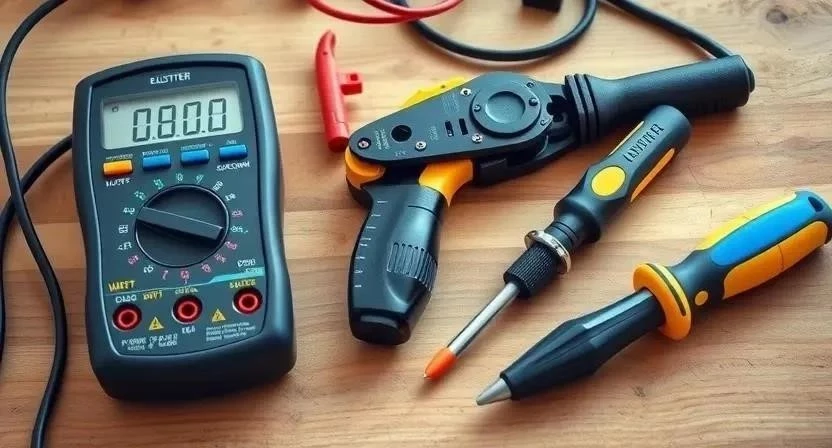

Инструментарий мастера
Правильный инструмент ускоряет процесс и исключает брак. Я рекомендую купить качественный стриппер, так как обдирать изоляцию ножом — значит рисковать повредить жилу. Для проверки всех соединений обязательно понадобится мультиметр.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Отвертки (шлиц, крест) | Затяжка винтовых клемм | Обязательно | 800 руб. |
| Стриппер | Снятие изоляции с провода | Обязательно | 1 200 руб. |
| Пресс-клещи (кримпер) | Обжим наконечников НШВИ | Обязательно | 1 500 руб. |
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 2 000 руб. |
| Пассатижи | Загиб и фиксация проводов | Желательно | 700 руб. |
Организация рабочего пространства
Помещение должно быть чистым и хорошо освещенным. Я обычно ставлю мощный прожектор прямо перед местом установки щитка, чтобы видеть каждый винтик. Все поверхности вокруг застилаю плотной пленкой, чтобы мелкая стружка и обрезки изоляции не осели в чистовой отделке.
Подготовка места установки
Разметка щитка производится с учетом высоты удобного доступа к регуляторам. Стену проверяю уровнем; если есть сильный перекос, использую небольшие подкладки. Кабельные вводы подготавливаю заранее, прорезая отверстия в корпусе щитка точно под диаметр гофры. Трассы проверяю на отсутствие заломов, чтобы провода заходили в щит свободно.

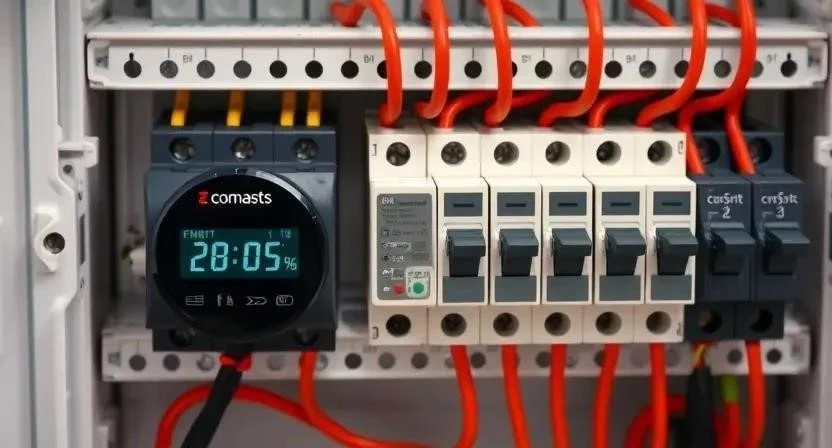

Процесс сборки: пошаговый алгоритм
Монтаж выполняю строго по этапам. Важно помнить: все работы проводятся при полностью отключенном электропитании!
- Монтаж корпуса (30 мин). Креплю щиток к стене с помощью дюбелей. Слежу, чтобы корпус не перекосило, иначе дверца будет закрываться с трудом.
- Установка DIN-реек (20 мин). Фиксирую рейки внутри корпуса. Проверяю их надежность, чтобы модули не выскочили при нажатии на клавиши.
- Монтаж вводного автомата и УЗО (40 мин). Устанавливаю главный выключатель и УЗО. Личный опыт: однажды я поставил УЗО с слишком низким током утечки, и оно срабатывало от малейшего скачка. Теперь ставлю строго 30мА для теплого пола.
- Установка терморегуляторов (30 мин). Защелкиваю модули управления на рейку. Оставляю между ними зазор в 1-2 мм для вентиляции.
- Подключение силовых кабелей (60 мин). Завожу кабели от пола в щиток. Использую наконечники НШВИ, чтобы жилы не распушились и обеспечили плотный контакт.
- Монтаж датчиков температуры (40 мин). Подключаю провода датчиков к соответствующим клеммам термостатов. Проверяю сопротивление датчика мультиметром перед финальной затяжкой.
- Подключение фаз и нулей (60 мин). Соединяю фазные линии через автоматы к регуляторам. Нулевые провода собираю на общей шине.
- Организация заземления (30 мин). Все желто-зеленые жилы соединяю на шине заземления. Это критически важно для безопасности при пробое кабеля.
- Маркировка (30 мин). Подписываю каждый провод и модуль. Я заметил, что через год забываешь, какая линия за что отвечает, поэтому бирки экономят кучу времени при ремонте.
- Фиксация стяжками (20 мин). Аккуратно укладываю провода по периметру, стягивая их каждые 10-15 см. Не перетягиваю слишком сильно, чтобы не передавить изоляцию.
- Проверка затяжки (30 мин). Прохожусь по всем винтам еще раз. Плохой контакт ведет к нагреву и возможному пожару.
- Тестирование (60 мин). Включаю питание. Проверяю работу каждой зоны, срабатывание УЗО кнопкой «Тест» и реакцию термостата на изменение температуры.
Технические нюансы и требования
Температура в помещении при монтаже должна быть не ниже +5°C, чтобы пластик корпуса не стал хрупким. Я рекомендую использовать автоматику одного бренда, так как разные производители могут иметь разную ширину модулей, что приведет к щелям в щитке. Пусконаладочные работы, включая прогрев всех зон, занимают около 24 часов.
Типичные ошибки новичков
Многие пытаются сэкономить на сечении провода, используя 1.5 мм² там, где нагрузка требует 2.5 мм². Это приводит к перегреву кабеля в гофре. Также часто забывают про УЗО, что недопустимо для систем, контактирующих с бетонной стяжкой или плиткой.
- Отсутствие УЗО в цепи обогрева.
- Использование скруток вместо клеммников или наконечников.
- Неправильное заземление (соединение нуля с землей).
- Перегрузка одного автомата несколькими мощными зонами.
- Игнорирование маркировки проводов.
Финансовый расчет
Стоимость сборки зависит от количества зон и качества автоматики. Если делать самому, экономия получается существенной, так как работа электрика по сборке щита стоит довольно дорого.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы и автоматика | 9 000 | 9 000 | 0 |
| Работа по сборке и монтажу | 0 | 5 000 | 5 000 |
| Пусконаладка и проверка | 0 | 2 000 | 2 000 |
| 9 000 | 16 000 | 7 000 |
Я однажды решил собрать щиток без наконечников, просто закрутив многожильный провод. Через месяц заметил оплавление изоляции из-за плохого контакта. Переделал всё с НШВИ, и теперь система работает идеально. Не повторяйте моих ошибок!
Эксплуатация и уход
После завершения монтажа систему можно эксплуатировать сразу, но первый прогрев должен быть постепенным. Раз в год я советую проверять затяжку винтовых соединений, так как от перепадов температур металл может «гулять». Срок службы качественных автоматов составляет 10-15 лет.
Альтернативные решения
Вместо классических терморегуляторов можно использовать умные реле (например, Sonoff или Shelly). Это позволяет управлять полом со смартфона. Также существует вариант централизованного контроллера, который объединяет все зоны в один интерфейс. С точки зрения защиты, дифавтомат компактнее, чем связка «автомат + УЗО», но его сложнее и дороже заменять при поломке.
Ответы на частые вопросы
Можно ли использовать один автомат на несколько зон?
Можно, если суммарная мощность всех зон не превышает номинал автомата (например, 16А). Однако при выходе из строя одного кабеля отключится весь пол.
Обязательно ли ставить УЗО?
Да, это требование безопасности. Теплый пол находится в стяжке, и любой пробой изоляции может привести к поражению током через пол.
Какой провод лучше выбрать для теплого пола?
Рекомендую медный кабель ВВГнг-LS или ПуГВ внутри щитка сечением 2.5 мм².
Что делать, если щиток перегревается?
Проверить затяжку всех контактов. Перегрев обычно вызван плохим соединением (искрением) или перегрузкой линии.
Как выбрать мощность автомата?
Рассчитайте общую мощность зоны в кВт и разделите на 0.22. Полученное значение в амперах округляйте в меньшую сторону до ближайшего номинала автомата.
Можно ли ставить терморегулятор в общий щит?
Да, если используются модульные терморегуляторы на DIN-рейку. Это удобнее, так как всё управление собрано в одном месте.
Как проверить работоспособность системы перед заливкой стяжки?
С помощью мультиметра замерьте сопротивление нагревательного кабеля. Оно должно соответствовать паспортным данным производителя.
Нужен ли отдельный контур заземления?
Достаточно общего контура заземления дома, главное — обеспечить надежный контакт в щитке.
Как влияет длина кабеля на выбор автомата?
Длина влияет на падение напряжения, но не на номинал автомата. Однако при очень длинных линиях стоит увеличить сечение провода.
Чем отличается дифавтомат от связки автомат+УЗО?
Дифавтомат совмещает две функции в одном корпусе. Связка из двух устройств занимает больше места, но позволяет защитить одним УЗО сразу несколько линий с разными автоматами.
Меры безопасности:
При работе используйте диэлектрические перчатки и индикаторную отвертку. Всегда отключайте вводной автомат перед любыми манипуляциями внутри щита. При использовании химических очистителей или герметиков обеспечьте проветривание помещения. Категорически запрещено работать с электрикой мокрыми руками или в сыром помещении без специального оборудования.
