Сборка электрощита требует предельной точности и системного подхода. Ошибка в одном соединении может привести к короткому замыканию или пожару. Качественный кабель-менеджмент в электрощите сокращает время поиска неисправности в будущем. Обычно такая работа занимает от 8 до 16 часов в зависимости от количества групп. Стоимость расходников для аккуратной укладки составляет около 2000–5000 рублей. Порядок в щитке — это залог безопасности всей квартиры.
Базовые знания перед началом работ
Монтаж требует понимания основ электротехники и навыков работы с обжимным инструментом. Без знания ПУЭ (Правил устройства электроустановок) приступать к сборке опасно. Я всегда проверяю соответствие сечения кабеля номиналу автоматического выключателя. Важно понимать, что хаотично разбросанные провода затрудняют охлаждение модулей и делают обслуживание щита невозможным. Время на сборку сильно зависит от наличия готовой схемы и подготовленных материалов.

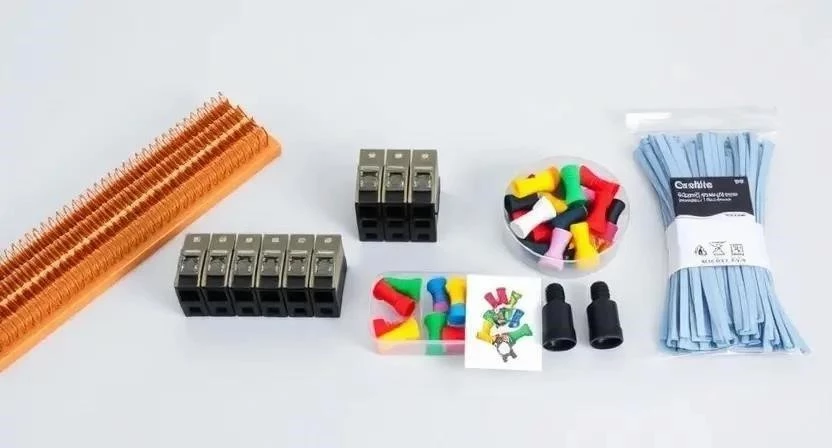

Комплектующие для организации проводов
Для того чтобы щит выглядел профессионально, одного набора автоматов недостаточно. Потребуются специальные аксессуары, которые удержат кабели в нужном положении и предотвратят их перехлест.
- Нейлоновые кабельные стяжки (классика для фиксации пучков).
- Стяжки-липучки (удобны, если планируется добавление новых линий).
- Маркировочные кольца (для быстрой идентификации фазы, нуля и земли).
- Термоусадочные трубки (для надежной изоляции и маркировки).
- Наконечники НШВИ (обязательны для многожильного провода).
- Гребенчатые шины (исключают лишние перемычки между автоматами).
- Кабельные организаторы (пластиковые держатели на DIN-рейку).
- Маркировочные бирки с надписями.
Расход материалов зависит от количества групп в щите. Для среднего щита на 24 модуля я обычно закупаю материалы с запасом 20%.
| Материал | Примерный расход | Средняя цена за ед. | |
|---|---|---|---|
| Стяжки нейлоновые (100 шт) | 1 упаковка | 250 руб. | 250 руб. |
| Наконечники НШВИ (набор) | 1 комплект | 800 руб. | 800 руб. |
| Маркировочные кольца | 50-100 шт. | 100 руб. | 100 руб. |
| Гребенчатая шина (1м) | 1-2 шт. | 450 руб. | 900 руб. |
| Кабельные организаторы | 4-6 шт. | 120 руб. | 720 руб. |

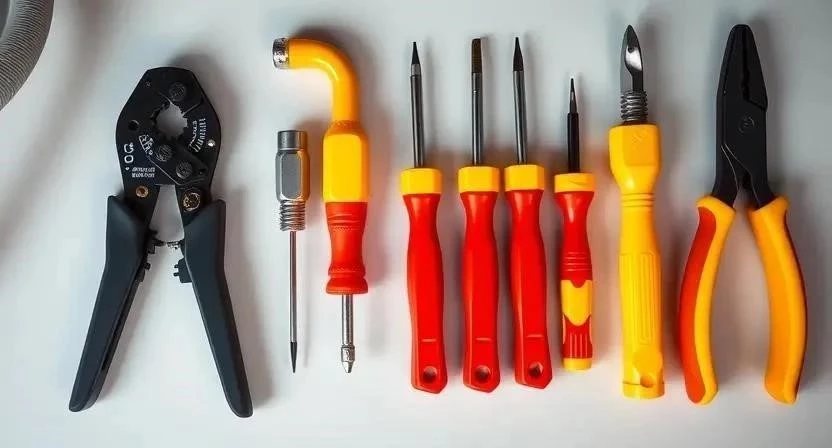

Инструментарий электрика
Правильный инструмент превращает мучительный процесс в удовольствие. Я не рекомендую использовать обычные пассатижи там, где нужен специализированный кримпер.
| Инструмент | Назначение | Важность |
|---|---|---|
| Стриппер | Быстрое и аккуратное снятие изоляции без повреждения жил | Обязательно |
| Кримпер (пресс-клещи) | Обжим наконечников НШВИ для плотного контакта | Обязательно |
| Диэлектрические отвертки | Затяжка винтов в клеммах с защитой от тока | Обязательно |
| Кусачки/Бокорезы | Обрезка лишних хвостов проводов и стяжек | Обязательно |
| Уровень | Ровная установка корпуса щита на стену | Желательно |
| Маркер перманентный | Подпись кабелей и разметка DIN-реек | Желательно |
Организация рабочего пространства
Перед началом монтажа нужно подготовить место. Я всегда ставлю мощный прожектор или использую налобный фонарь, так как в нишах щитов обычно темно. Главное правило — полное отключение основного питания. Проверяю отсутствие напряжения индикатором на каждом вводе. Чтобы строительная пыль не попала в механизмы автоматов, прикрываю окружающие поверхности пленкой или плотной тканью.
Подготовка корпуса и разметка
Сначала устанавливаю корпус щита, используя уровень. Криво висящий щит будет раздражать годами. Затем приступаю к разметке DIN-реек. Я распределяю модули так, чтобы оставалось свободное место для укладки проводов по бокам. Обязательно проверяю заземление корпуса — это базовое требование безопасности. Внутреннее пространство очищаю от пластиковой стружки и пыли с помощью пылесоса, чтобы мусор не попал под контакты.
Технология сборки щита по шагам
Сборка должна идти строго по плану. Я однажды собирал щит без схемы и потратил лишние три часа на переделку, потому что забыл оставить место под УЗО. Больше так не делаю.
- Планирование (30-60 мин). Раскладываю автоматы, УЗО и реле на рейках, чтобы понять, где будут основные пучки кабелей.
- Монтаж оборудования (30 мин). Защелкиваю все модули на DIN-рейку согласно схеме.
- Завод кабелей (1-2 часа). Завожу все линии в щит, фиксирую их первичными стяжками, чтобы они не свисали.
- Обжим жил (1 час). На каждую жилу надеваю наконечник НШВИ и обжимаю его кримпером.
- Маркировка (40 мин). На каждый провод надеваю кольцо или бирку с номером группы.
- Распределение (1 час). Развожу провода: вводные линии — в одну сторону, потребители — в другую.
- Шинирование (20 мин). Устанавливаю гребенчатые шины для соединения фаз автоматов.
- Укладка в пучки (1-2 часа). Собираю провода в аккуратные жгуты с помощью стяжек.
- Подключение шин (30 мин). Подвожу нулевые и заземляющие провода к соответствующим шинам.
- Протяжка контактов (30 мин). Прохожусь отверткой по всем винтам, проверяя затяжку.
- Запуск (20 мин). Закрываю дверцу и провожу тестовое включение всех групп.
| Этап работ | Время | Нюанс выполнения |
|---|---|---|
| Разметка и монтаж | 1.5 часа | Оставить зазоры между рядами |
| Подготовка жил | 2 часа | Снятие изоляции строго под длину наконечника |
| Маркировка и укладка | 3 часа | Соблюдение радиусов изгиба |
| Подключение шин | 1 час | Сначала заземление, потом фаза |
| Финальный контроль | 1 час | Проверка на «вытягивание» каждого провода |

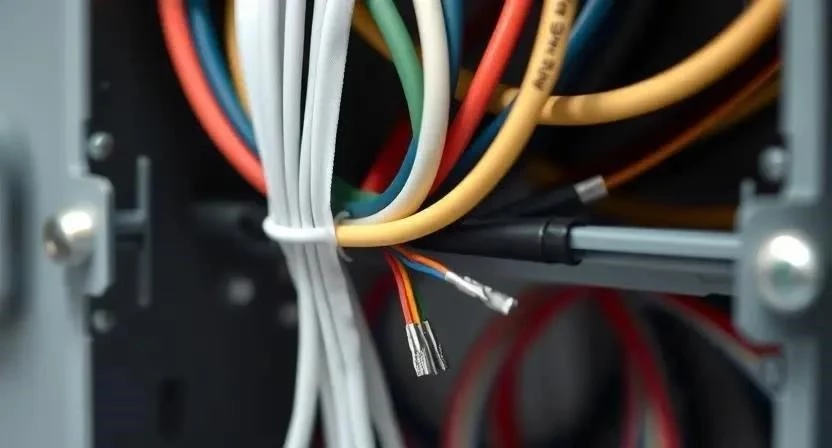

Технические нюансы монтажа
Важно соблюдать радиус изгиба кабеля. Если согнуть провод слишком остро, можно повредить изоляцию или создать точку перегрева. Я всегда слежу, чтобы стяжки не пережимали кабель. Температурный режим в щите может расти при высоких нагрузках, поэтому использую только негорючие нейлоновые стяжки. Особое внимание уделяю затяжке контактов: недотянутый винт — это гарантированная искра и оплавление изоляции.
Типичные ошибки новичков
Многие пытаются сэкономить время и пренебрегают деталями. Я видел, как новички затягивают стяжки до хруста изоляции — это прямой путь к пробою и короткому замыканию.
- Перетягивание кабельных стяжек (деформация жилы и изоляции).
- Полный отказ от маркировки (поиск нужного провода через год превращается в гадание).
- Пересечение фазных и нулевых линий в одном пучке без разделителей.
- Использование скруток или простого зажима многожильного провода без НШВИ.
- Отсутствие зазора между оборудованием для вентиляции.
Расчет стоимости сборки
Самостоятельная сборка позволяет сэкономить, но требует покупки качественного инструмента. В таблице ниже приведено сравнение затрат на средний щит.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Расходники для кабель-менеджмента | 2 500 | 2 500 | 0 |
| Инструмент (амортизация/покупка) | 5 000 | 0 (у мастера свой) | -5 000 |
| Стоимость работы по сборке | 0 | 8 000 — 15 000 | 8 000 — 15 000 |
| 7 500 | 10 500 — 17 500 | 3 000 — 10 000 |
Обслуживание готового щита
Работа не заканчивается после закрытия дверцы. Раз в год я рекомендую проверять затяжку всех винтовых соединений. Медь имеет свойство «течь», и со временем контакты могут ослабнуть. Если нужно добавить новый модуль, сначала полностью обесточьте щит, аккуратно разрежьте одну стяжку, введите новый кабель и зафиксируйте его, не нарушая общую структуру укладки.

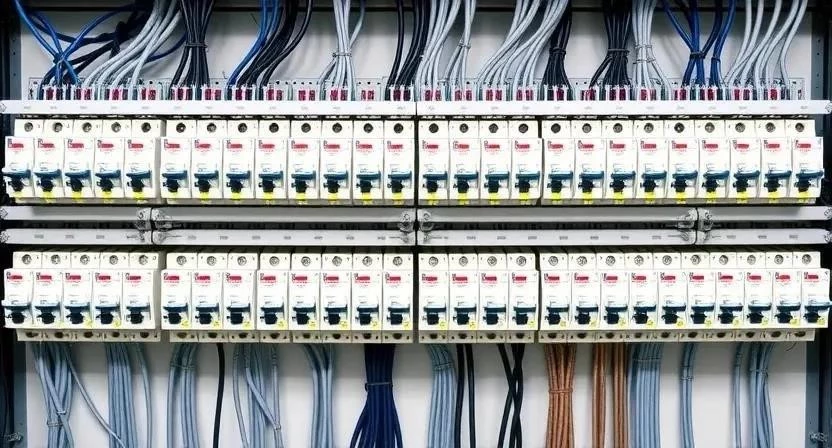

Сравнение методов укладки
Существует два основных подхода к организации проводов. Я пробовал ставить внутренние кабель-каналы, и это действительно выглядит эстетичнее, хотя и обходится дороже.
- Классический монтаж стяжками: дешево, быстро, легко менять конфигурацию.
- Использование кабель-каналов: максимальная защита проводов, идеальный вид.
- Стяжки-липучки: позволяют добавлять провода без разрезания пучка.
- Гребенчатые шины: убирают «паутину» из перемычек между автоматами.
- Маркировочные трубки: более долговечны, чем кольца.
- Перфорированные провода: удобны для специфических соединений.
- Разделение по зонам: фаза сверху, ноль и земля снизу.
Ответы на частые вопросы
Можно ли использовать обычные пластиковые стяжки?
Да, но только из негорючего нейлона. Дешевые стяжки могут расплавиться при нагреве или стать хрупкими со временем.
Зачем нужны наконечники НШВИ?
Они собирают многожильный провод в единый плотный цилиндр. Без них винт автомата просто раздавит жилы, что приведет к плохому контакту и нагреву.
Как маркировать провода, если нет специального принтера?
Используйте малярный скотч или специальные пластиковые кольца с цифрами. Главное — занести все обозначения в схему.
Что делать, если в щите слишком мало места для укладки?
В таком случае стоит заменить корпус на более глубокий или использовать компактные модули. Пытаться «запихнуть» провода силой нельзя — это приведет к повреждению изоляции.
Нужно ли разделять силовые и слаботочные кабели?
Обязательно. Силовые линии создают электромагнитные помехи, которые могут влиять на работу слаботочных систем (например, умного дома).
Какое сечение провода использовать для перемычек?
Сечение перемычки должно быть не меньше сечения основного вводного кабеля или соответствовать максимальному номиналу автомата в группе.
Как часто нужно проверять контакты в щите?
Оптимальный интервал — один раз в год. Особенно важно сделать это после первого сезона активной эксплуатации всех приборов.
