Сборка электрощита представляет собой сложный технический процесс, требующий строгого соблюдения норм электробезопасности. Обычно монтаж занимает от 8 до 16 рабочих часов, а стоимость базового набора комплектующих для квартиры начинается от 15 000 рублей. Чтобы избежать аварийных ситуаций, необходимо использовать сертифицированное оборудование и специализированный инструмент. Тщательный подход к каждой детали гарантирует стабильную работу всей электросети в доме.
Особенности подготовки и допуски
Прежде чем приступать к работе, нужно оценить общую сложность проекта. Я всегда начинаю с изучения схемы нагрузки, чтобы правильно подобрать номиналы автоматов. Важно иметь допуск по электробезопасности, так как работа с напряжением опасна для жизни. Место установки выбирают в доступном месте, обычно в прихожей или в техническом помещении, где нет прямого попадания воды и высокой влажности. Срок выполнения работ зависит от количества групп потребителей, но в среднем уходит два рабочих дня.
Полный перечень комплектующих
Для качественного монтажа потребуется набор материалов, которые обеспечат надежное соединение и защиту. Я рекомендую покупать все оборудование одного бренда, чтобы избежать проблем с совместимостью шин и зажимов. Основной упор стоит сделать на огнестойкость и износостойкость пластика корпуса.
- Корпус щитка (встраиваемый или накладной)
- Автоматические выключатели разных номиналов
- Устройства защитного отключения (УЗО)
- Дифференциальные автоматы
- Шины DIN-рейки (если не встроены в корпус)
- Нулевая и заземляющая шины (кросс-модули)
- Наконечники НШВИ под разное сечение провода
- Кабель ВВГнг-LS для разводки внутри щита
- Маркировочные бирки и кабельные стяжки
- Изолента и гофрированная труба для ввода
Расход материалов рассчитывается исходя из количества линий. Например, на одну группу обычно уходит 1-2 метра провода для перемычек и 2-4 наконечника.
| Материал | Расход (ориент.) | Цена за ед. (сред.) | |
|---|---|---|---|
| Корпус щита на 24 модуля | 1 шт. | 3 500 руб. | 3 500 руб. |
| Автоматический выключатель | 10 шт. | 450 руб. | 4 500 руб. |
| УЗО (30мА) | 2 шт. | 1 200 руб. | 2 400 руб. |
| Наконечники НШВИ | 100 шт. | 5 руб. | 500 руб. |
| Кабель ВВГнг-LS 2.5мм² | 10 м. | 80 руб./м | 800 руб. |
Инструментарий для качественного монтажа

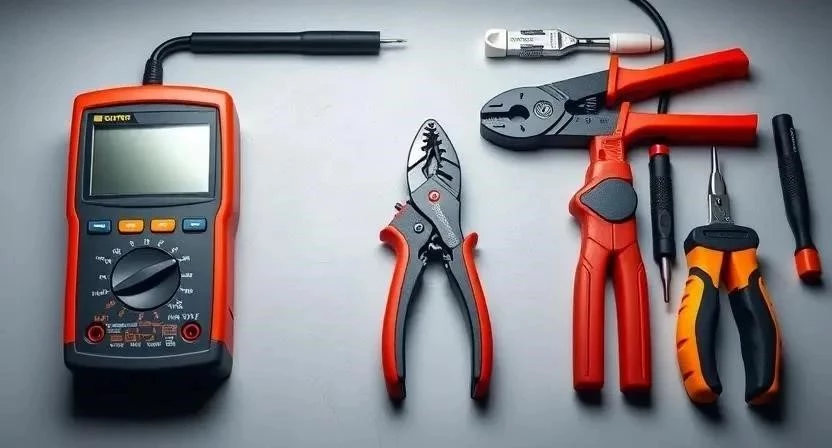

Профессиональный электромонтаж невозможен без специализированного инструмента. Обычная отвертка из хозяйственного магазина может сорвать шлицы винта на дорогом автомате. Я использую только диэлектрический инструмент с изоляцией до 1000В. Это базовое правило безопасности, которое спасало меня не раз.
- Стриппер для зачистки изоляции (позволяет не повредить жилу)
- Кримпер (пресс-клещи) для обжима наконечников НШВИ
- Набор диэлектрических отверток (крест, шлиц)
- Цифровой мультиметр для проверки цепей
- Строительный уровень (пузырьковый или лазерный)
- Фазный индикатор или двухполюсный тестер
- Бокорезы и пассатижи с изоляцией
- Перфоратор или шуруповерт для монтажа корпуса
| Инструмент | Назначение | Важность | Пример бренда |
|---|---|---|---|
| Стриппер | Снятие изоляции без порезов | Обязательно | Knipex / Milwakee |
| Кримпер | Обжим наконечников НШВИ | Обязательно | Knipex / Picard |
| Мультиметр | Замер напряжения и прозвонка | Обязательно | Fluke / Uni-T |
| Уровень | Выравнивание корпуса щита | Желательно | Stabila / Gross |
| Отвертка диэлектрическая | Затяжка контактов | Обязательно | Wera / Wiha |
Организация рабочего пространства
Рабочее место должно быть чистым и хорошо освещенным. Я всегда ставлю рядом мощный прожектор, чтобы видеть каждый зажим в глубине корпуса. Пол застилаю плотным картоном или пленкой, чтобы мелкие обрезки проводов и остатки изоляции не разлетелись по всей комнате. Лишний мусор и строительный хлам выношу заранее, чтобы не спотыкаться во время работы с напряжением.
Монтаж и фиксация корпуса
Корпус щитка устанавливают строго по уровню. Если щит будет висеть криво, дверца может закрываться с трудом, а эстетика всей отделки будет испорчена. Сначала я прикладываю корпус к стене, размечаю отверстия и сверлю их перфоратором. Для фиксации использую качественные дюбели, чтобы тяжелый щит с оборудованием не начал провисать со временем. В нижней и верхней частях корпуса аккуратно высверливаю отверстия под ввод кабелей, используя коронку или сверло по металлу.
Пошаговый процесс сборки
Сборка проходит по строгому алгоритму. По своему опыту скажу: если пропустить хотя бы один этап, придется переделывать всю работу.
- Разметка DIN-реек и определение мест установки модулей (30 мин).
- Установка автоматических выключателей и УЗО на рейки (1 час).
- Монтаж нулевой и заземляющей шин в отведенных местах (30 мин).
- Завод кабелей в корпус через подготовленные отверстия (1 час).
- Обжим всех жил наконечниками НШВИ с помощью кримпера (1.5 часа).
- Подключение вводного автомата к магистральной линии (30 мин).
- Расключение проводов по группам потребителей (2 часа).
- Подключение всех нулевых и заземляющих проводников к шинам (1 час).
- Маркировка каждой линии с помощью специальных бирок (40 мин).
- Проверка затяжки всех винтовых соединений (30 мин).
- Тестирование системы под напряжением и проверка УЗО (1 час).
- Закрытие корпуса и установка декоративной панели (20 мин).
В процессе работы важно соблюдать температурный режим помещения (не ниже +5°C), чтобы пластик не становился хрупким. Я всегда использую динамометрическую отвертку или просто контролирую усилие, чтобы не сорвать резьбу, но и не оставить неплотный контакт.
Технические нюансы и правила
Особое внимание уделяю моменту затяжки винтов. Недотянутый контакт вызывает нагрев и может привести к пожару, а перетянутый — повреждает жилу провода. Я заметил, что оборудование разных брендов иногда имеет разную ширину зажимов, поэтому лучше придерживаться одной линейки. Провода укладываю аккуратно вдоль бортов щита, фиксируя их стяжками каждые 10-15 см. Это позволяет легко добраться до любого модуля в будущем.
Типичные ошибки новичков
Самая опасная ошибка — плохой контакт в клемме. Часто новички просто зажимают многожильный провод без наконечника, из-за чего жилы переламываются. Еще один промах — отсутствие маркировки. Однажды я забыл промаркировать одну линию, и при поиске неисправности пришлось отключать весь дом. Также часто экономят на УЗО, ставя дешевые китайские аналоги, которые либо срабатывают без причины, либо не срабатывают вовсе. Неправильный подбор сечения провода (например, 1.5 мм² на розетки) ведет к перегреву кабеля.
Расчет затрат на монтаж
Стоимость сборки складывается из цены материалов и оплаты труда мастера. При самостоятельном выполнении можно сэкономить до 50% бюджета, но это требует уверенных знаний электрики.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы и оборудование | 18 000 | 18 000 | 0 |
| Инструмент (базовый набор) | 7 000 | 0 (у мастера свой) | -7 000 |
| Работа по сборке | 0 | 12 000 | 12 000 |
| Расходники (стяжки, бирки) | 500 | 500 | 0 |
| 25 500 | 30 500 | 5 000 |
Эксплуатация и обслуживание
После завершения работ щиток требует минимального, но регулярного ухода. Раз в полгода я рекомендую проверять затяжку всех винтовых соединений, так как металл имеет свойство «усаживаться». Обязательно нажимайте кнопку «Тест» на УЗО раз в месяц, чтобы убедиться в его работоспособности. Срок службы качественных автоматов составляет 10-15 лет, после чего их желательно заменить на новые.
Варианты исполнения щитка
Существует несколько подходов к организации электроузла. Сборка на открытой DIN-рейке возможна только в нежилых помещениях или гаражах, где нет требований к эстетике и защите от пыли. Готовые щиты-комплекты удобны для типовых квартир, но не позволяют гибко настроить защиту под конкретные приборы. Я предпочитаю закрытые пластиковые корпуса с прозрачной дверцей — это и безопасно, и удобно для обслуживания.
Часто задаваемые вопросы
Какой бренд автоматов выбрать? Рекомендую Schneider Electric, ABB или Legrand. Они имеют стабильные характеристики и долгий срок службы.
Обязательно ли делать заземление? Да, заземление жизненно необходимо для работы УЗО и защиты человека от поражения током при пробое изоляции.
Какая максимальная нагрузка на одну линию? Обычно для розеток с кабелем 2.5 мм² ставят автомат на 16А, что соответствует нагрузке около 3.5 кВт.
Какое сечение кабеля выбрать для освещения? Для световых линий достаточно кабеля 1.5 мм² с автоматическим выключателем на 10А.
Можно ли использовать алюминиевые шины? В современных жилых помещениях используют только медные шины из-за лучшей проводимости и отсутствия окисления.
Меры безопасности при работе
Безопасность в электрике стоит на первом месте. Я составил список правил, которые нельзя нарушать:
- Всегда отключайте вводной автомат перед началом любых работ.
- Проверяйте отсутствие напряжения мультиметром или индикатором на каждом проводе.
- Используйте только диэлектрические перчатки и защитные очки при сверлении.
- Не работайте с электрощитком в сырых помещениях или при высокой влажности.
- Запрещено использовать инструменты с поврежденной изоляцией ручек.
- Обеспечьте хорошее проветривание, если используете химические очистители контактов.
- Не допускайте попадания металлической стружки внутрь собранного щита.
- При работе на высоте используйте устойчивые стремянки, зафиксированные помощником.
