Сборка электрощита своими руками

Сборка электрощита — это технически сложная задача, требующая строгого соблюдения норм ПУЭ. В среднем процесс занимает от 4 до 8 часов в зависимости от количества линий. Стоимость комплектующих для базового квартирного щитка начинается от 5000 рублей. Подключение пакетников в щитке своими руками позволяет существенно сократить расходы на оплату услуг электрика. Разберем, как сделать это правильно и безопасно.

Основы перед началом работ

Прежде чем приступать к монтажу, нужно разобраться с номиналом автомата. Это максимальный ток, который устройство пропускает через себя до срабатывания защиты. Расчет нагрузки на каждую линию производится исходя из мощности подключаемых приборов. Я рекомендую строго следовать требованиям ПУЭ, чтобы избежать перегрева проводов. Если вы не уверены в своих силах или сталкиваетесь с трехфазным вводом высокой мощности, лучше вызвать профессионала. Ошибка в расчетах может привести к пожару.

Перечень необходимых материалов

Для качественной сборки потребуются надежные комплектующие. Я всегда выбираю проверенные бренды, чтобы не менять оборудование через год.

• Автоматические выключатели (пакетники) подходящих номиналов
• DIN-рейка для фиксации модулей
• Нулевая шина (шина N)
• Шина заземления (шина PE)
• Наконечники НШВИ для многожильного провода
• Маркировка для кабелей и автоматов
• Изолента ПВХ
• Пластиковые стяжки для организации кабелей

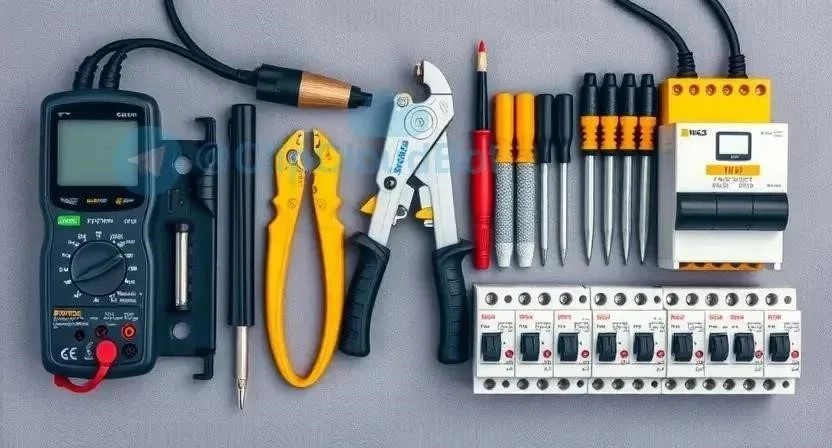

Инструментарий для монтажа

Правильный инструмент ускоряет работу и гарантирует надежность соединений. Без обжимного инструмента работать с многожильным кабелем нельзя.

• Набор диэлектрических отверток
• Стриппер для быстрой зачистки изоляции
• Кримпер для обжима наконечников НШВИ
• Мультиметр или индикаторная отвертка
• Пассатижи с изолированными ручками
• Строительный уровень
• Канцелярский нож

Организация рабочего пространства

Безопасность превыше всего. Сначала обеспечьте хорошее освещение в зоне работы, чтобы видеть цвет жил провода. Полностью отключите общий ввод электроэнергии в квартиру. Я обязательно проверяю отсутствие напряжения с помощью индикаторной отвертки или мультиметра на каждом проводе перед касанием. Организуйте место так, чтобы инструменты были под рукой, а под ногами не было лишних предметов.

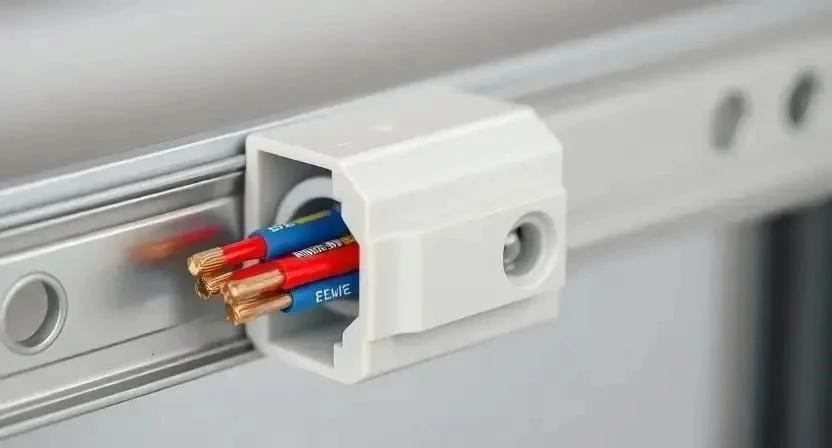

Установка корпуса и заведение кабелей

Корпус щитка крепится к стене с помощью дюбелей. Используйте уровень, чтобы щиток не висел криво — это влияет на эстетику и удобство монтажа. Заведите все кабельные линии внутрь корпуса. Провода закрепляйте стяжками, чтобы они не тянули клеммы автоматов. Я однажды забыл оставить достаточный запас провода в щитке, и мне пришлось перетягивать кабель из соседней комнаты, что заняло лишние два часа.

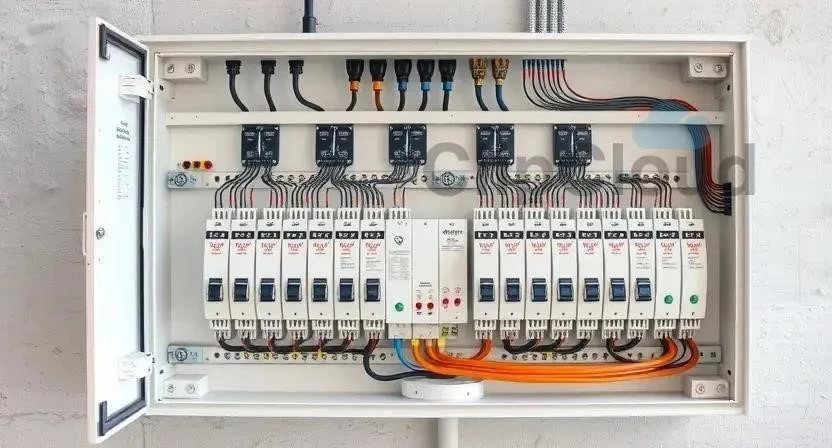

Поэтапный процесс подключения

Работа выполняется последовательно. Помните о безопасности: работайте в перчатках и используйте инструмент с изоляцией.

1. Планирование расположения модулей на DIN-рейке (15 мин). Распределите автоматы так, чтобы осталось место для возможного расширения.
2. Установка вводного автомата (20 мин). Он ставится первым в цепи и принимает на себя всю нагрузку.
3. Монтаж распределительных шин N и PE (15 мин). Закрепите их на DIN-рейке или специальных посадочных местах.
4. Установка пакетников на рейку и их фиксация (30 мин). Защелкните каждый автомат до упора.
5. Подключение питающих линий к входным клеммам (30 мин). Фазный провод заводится на верхнюю клемму вводного автомата.
6. Организация перемычек между автоматами (30 мин). Используйте гребенчатые шины или медный провод с наконечниками. Всегда использую гребенчатые шины вместо перемычек из провода — это выглядит аккуратнее и надежнее.
7. Подключение отходящих линий к выходным клеммам (40 мин). Каждый провод зачищается и обжимается наконечником НШВИ.
8. Подключение нулевых и заземляющих проводов к соответствующим шинам (30 мин). Синие провода — на шину N, желто-зеленые — на шину PE.
9. Проверка затяжки всех винтовых соединений (20 мин). Пройдитесь по всем клеммам, чтобы исключить искрение.
10. Маркировка каждого автомата (15 мин). Подпишите: «Кухня», «Свет», «Розетки комнаты» и т.д.
11. Финальный осмотр и закрытие щитка (10 мин). Убедитесь, что провода не зажаты дверцей.

Технические тонкости и нюансы

Сечение провода должно строго соответствовать номиналу автомата. Если поставить слишком мощный автомат на тонкий провод, кабель сгорит раньше, чем сработает защита. Температура в щитке может расти при больших нагрузках, поэтому не забивайте модули слишком плотно. Затяжка клемм должна быть плотной, но без фанатизма, чтобы не сорвать резьбу. Старайтесь использовать оборудование одного бренда, так как гребенчатые шины разных производителей часто не совместимы.

Типичные промахи новичков

Ошибки в электрике стоят дорого. Я заметил, что многие новички пренебрегают базовыми правилами, что приводит к авариям.

1. Установка слишком мощных автоматов для тонких проводов (риск пожара).
2. Плохой контакт в клеммах из-за отсутствия обжима или слабой затяжки.
3. Отсутствие заземления или объединение нуля с землей в одном щитке.
4. Перепутывание фазы и нуля при подключении к автомату.
5. Отсутствие маркировки, что делает поиск неисправности кошмаром.

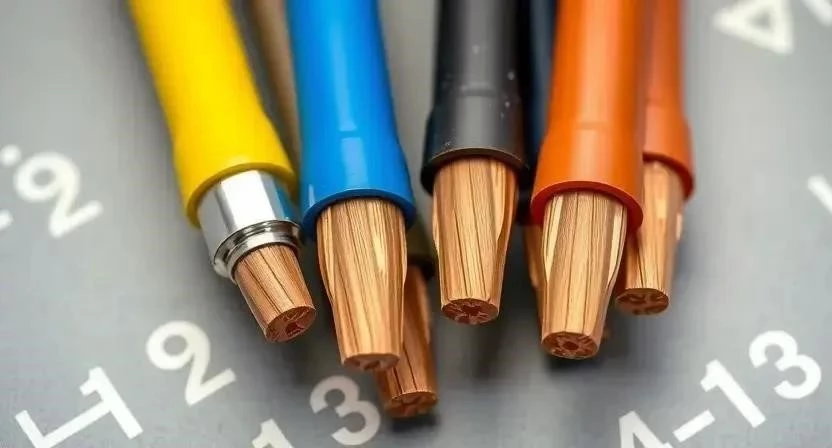

Заметил, что некоторые не обжимают многожильный провод наконечником НШВИ. Из-за этого жилы расплющиваются, контакт ослабевает и начинает греться.

Экономика электромонтажа

Самостоятельный монтаж позволяет сэкономить на оплате работы мастера, но требует покупки качественного инструмента. Сравним затраты для стандартного щитка.

Эксплуатация и уход

После подачи напряжения щиток требует внимания. Раз в полгода я рекомендую проверять затяжку всех винтовых контактов, так как металл имеет свойство «плыть» от температурных расширений. Контролируйте температуру корпусов автоматов под нагрузкой — они не должны обжигать руку. Срок службы качественного оборудования составляет 15-20 лет, но при перегрузках механизм может выйти из строя раньше.

Современные способы защиты

Обычные пакетники защищают только от короткого замыкания и перегрузки. Для повышения безопасности я советую заменить часть из них на дифференциальные автоматы или установить УЗО (устройство защитного отключения). Это защитит человека от удара током при повреждении изоляции. Также существуют модульные системы сборки, которые позволяют менять конфигурацию щитка без переделки всей проводки.

Ответы на частые вопросы

Можно ли ставить пакетник на 25А на провод 1.5 мм2?
Категорически нет. Провод 1.5 мм2 выдержит ток до 19А, а автомат сработает только при 25А. Кабель сгорит раньше, чем выключится защита.

Что делать, если автомат постоянно выбивает?
Проверьте суммарную мощность приборов на линии. Если нагрузка в норме, возможно, в сети произошло короткое замыкание или сам автомат неисправен.

Чем отличается однополюсный автомат от двухполюсного?
Однополюсный разрывает только фазу. Двухполюсный разрывает одновременно и фазу, и ноль, что обеспечивает полную изоляцию участка сети.

Зачем нужны наконечники НШВИ?
Они собирают многожильный провод в плотный цилиндр. Это гарантирует максимальную площадь контакта и предотвращает облом жилок при затяжке винта.

Можно ли использовать алюминиевые провода с современными автоматами?
Не рекомендуется. Алюминий быстро окисляется и имеет другой коэффициент расширения. Лучше использовать только медный провод.

Как выбрать номинал вводного автомата?
Он должен быть чуть выше суммы токов основных линий, но не превышать допустимую нагрузку вводного кабеля от счетчика.

Нужно ли заземлять корпус пластикового щитка?
Пластиковый корпус не заземляется. Заземлению подлежат только металлические части и шина PE.

В какой последовательности подключать оборудование?
Сначала вводной автомат, затем УЗО или общее распределение, и в конце — конечные автоматические выключатели линий.
