Сборка электрощита требует предельной концентрации, ведь одна ослабленная клемма превращает распределительный узел в точку опасного нагрева. Ошибки при монтаже автоматов в щитке часто приводят к короткому замыканию или даже пожару в жилом помещении. Обычно такая работа занимает от 4 до 8 часов в зависимости от количества групп. Стоимость материалов для базового щитка начинается от 5 000 рублей. Правильный подход гарантирует безопасность всех жителей дома.
Базовые требования к электромонтажу
Прежде чем лезть в щиток, нужно четко понимать уровень сложности задачи. Это работа с высоким риском для жизни. Я всегда напоминаю, что без базовых знаний электротехники и правил ПУЭ за дело лучше не браться. Потребуется умение читать электрические схемы и уверенно работать с ручным инструментом. В среднем, монтаж одного модуля занимает 15-20 минут, но общая сборка требует целого рабочего дня.
Подбор необходимых материалов
Для качественной сборки я закупаю все комплектующие разом, чтобы не бегать по магазинам в процессе работы. Это позволяет избежать ситуации, когда один автомат закончился, а другой не подходит по размеру.
- Автоматические выключатели разных номиналов
- DIN-рейка из оцинкованной стали
- Медный провод сечением 1.5 мм2 (для освещения)
- Медный провод сечением 2.5 мм2 (для розеток)
- Медный провод сечением 4-6 мм2 (для ввода и плиты)
- Наконечники НШВИ под каждое сечение
- Изоляционная лента и термоусадка
- Кабельные стяжки нейлоновые
- Маркировочные бирки для каждой линии
- Корпус распределительного щитка
Важно правильно подобрать номинал защиты под сечение кабеля, чтобы автомат сработал раньше, чем провод начнет плавиться.
| Сечение кабеля (мм2) | Номинал автомата (А) | Максимальная нагрузка (кВт) | Применение |
|---|---|---|---|
| 1.5 | 10А | 2.2 | Освещение |
| 2.5 | 16А | 3.5 | Розетки общего назначения |
| 4.0 | 25А | 5.5 | Мощные бытовые приборы |
| 6.0 | 32А | 7.0 | Электроплиты, варочные панели |
| 10.0 | 40-50А | 9-11 | Вводной автомат |

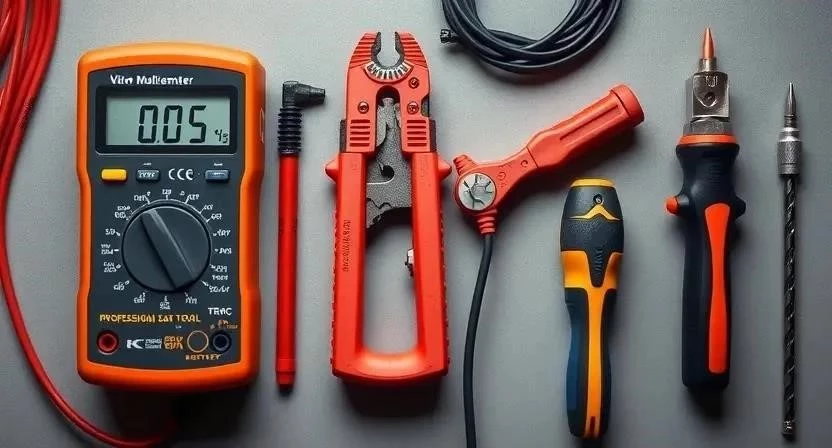

Инструментарий для работы
Инструмент должен быть качественным и с диэлектрическими ручками, чтобы не слизать шлицы винтов и не получить удар током. Дешевые отвертки часто портят зажимы автоматов, что ведет к плохому контакту.
- Набор диэлектрических отверток (крест и шлиц)
- Стриппер для быстрой зачистки изоляции
- Кримпер для обжима наконечников
- Цифровой мультиметр
- Индикаторная отвертка
- Пассатижи с изолированными ручками
- Нож электрика с заменяемыми лезвиями
| Инструмент | Назначение | Статус | Примерная цена (руб) |
|---|---|---|---|
| Мультиметр | Проверка цепи и напряжения | Обязательно | 1500 — 5000 |
| Кримпер | Обжим НШВИ наконечников | Обязательно | 1200 — 3000 |
| Стриппер | Снятие изоляции без повреждения жил | Желательно | 800 — 2000 |
| Диэлектрическая отвертка | Затяжка клемм | Обязательно | 500 — 1500 |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 — 600 |
Организация рабочего пространства
Рабочее место я организую так, чтобы яркий свет падал прямо внутрь щитка. Первым делом полностью отключаю общее питание на вводе и вешаю на рубильник табличку «Не включать! Работают люди». Пол застилаю плотным картоном или пленкой. Это нужно, чтобы мелкие обрезки проводов и винтики не терялись в щелях пола, а уборка заняла минимум времени.
Подготовка основания и корпуса

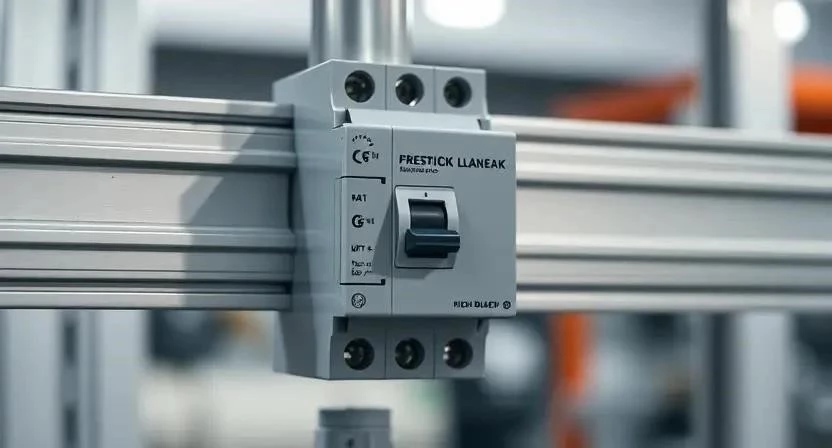

Корпус щитка креплю к стене строго по уровню. Если он будет висеть криво, эстетика пострадает, а провода пойдут с ненужным натягом. DIN-рейку выравниваю и фиксирую плотно, чтобы модули не смещались при установке. Размечаю места под каждый автомат заранее, оставляя небольшие зазоры для удобной разводки кабелей. Обязательно проверяю заземление корпуса — прикручиваю медный провод к заземляющей шине с помощью болтового соединения.

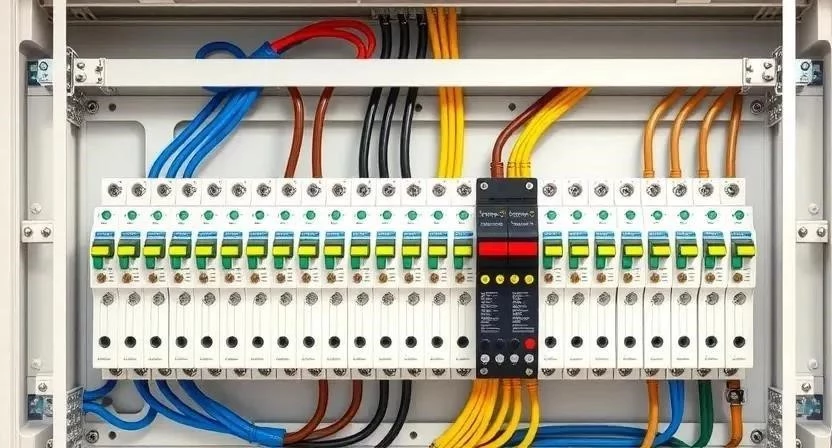

Технология монтажа по шагам
Процесс сборки я делю на четкие этапы, чтобы ничего не упустить. Поспешность в электрике недопустима.
- Планирование схемы распределения нагрузок по группам (30 мин).
- Установка DIN-рейки в корпус и фиксация модулей (20 мин).
- Подготовка концов кабеля: зачистка изоляции стриппером (40 мин).
- Обжим всех многожильных проводов наконечниками НШВИ (40 мин).
- Подключение вводного автомата к общему питанию (15 мин).
- Монтаж распределительных шин (ноль и земля) (30 мин).
- Подключение групповых линий к соответствующим автоматам (60 мин).
- Тщательная проверка затяжки всех винтовых соединений (30 мин).
- Маркировка каждого автомата с помощью бирок (20 мин).
- Проверка отсутствия короткого замыкания с помощью мультиметра (20 мин).
- Подача напряжения и тестирование каждой линии под нагрузкой (30 мин).
- Закрытие щитка и финальный осмотр соединений (10 мин).
Однажды я забыл обжать один провод наконечником НШВИ, и через месяц заметил, что контакт начал греться. Теперь обжимаю абсолютно все жилы без исключений, даже если кажется, что «и так держится».
Технические нюансы и эксплуатация
Внутри щитка может быть жарко, особенно при работе мощных потребителей. Температура воздуха не должна превышать 40-50 градусов, иначе автоматы начнут срабатывать ложно из-за теплового расцепителя. В сырых помещениях использую только влагозащищенные корпуса с индексом IP54. Гребенчатые шины покупаю одного бренда с автоматами, так как разные производители делают разные зазоры между клеммами. Затягиваю контакты с усилием, но не перетягиваю, чтобы не сорвать резьбу винта.
Типичные ошибки новичков
Многие начинающие электрики допускают одни и те же промахи, которые стоят очень дорого.
- Установка автомата на 25А на кабель сечением 1.5 мм2 — прямой путь к пожару.
- Слабая затяжка клемм, что приводит к искрению и оплавлению корпуса.
- Полное отсутствие заземления или его неправильное подключение.
- Перегрузка одной фазы при трехфазном вводе, что вызывает перекос напряжения.
- Соединение алюминиевого и медного провода напрямую без специальных переходников.
Видел я щиток, где использовали старый алюминиевый провод с современными медными автоматами без переходников. Через год там всё почернело от окислов, и контакт почти исчез.
Расчет затрат на монтаж
Считаю бюджет исходя из среднего ценового сегмента комплектующих. Экономия на автоматах часто приводит к их замене уже через год.
| Статья расходов | Количество (пример) | Средняя цена (руб) | |
|---|---|---|---|
| Автоматы (разные) | 10 шт. | 400 | 4000 |
| Корпус щитка | 1 шт. | 2000 | 2000 |
| Шины, наконечники, расходники | комплект | 1500 | 1500 |
| Работа мастера | — | 5000 | 5000 |
| ИТОГО | — | — | 12500 |
При самостоятельном монтаже можно сэкономить около 5 000 рублей на работе. Однако профи делает это быстрее и дает гарантию, что ваш дом не сгорит из-за недокрученного винта.
Обслуживание после запуска
Сборка — это только начало. Раз в год я провожу ревизию и подтягиваю все винты в щитке. Металл «гуляет» от перепадов температуры, и контакты со временем могут ослабнуть. Иногда использую тепловизор, чтобы найти перегретые точки без разбора щитка. Срок службы качественных модулей составляет около 10-15 лет, после чего их рекомендуется заменить.
Современные альтернативы
Сейчас существуют более продвинутые решения, которые упрощают жизнь. Вместо громоздкой связки «автомат + УЗО» я ставлю дифференциальный автомат — он занимает меньше места на DIN-рейке. Также перехожу на безвинтовые клеммники, которые полностью исключают человеческий фактор при затяжке. Модульные системы сборки позволяют очень быстро менять конфигурацию щитка при перепланировке.
| Этап проверки | Что проверить | Метод | Результат |
|---|---|---|---|
| Визуальный осмотр | Отсутствие лишних жил | Глазами | Чисто в щитке |
| Механическая проверка | Затяжка всех винтов | Отверткой | Жесткая фиксация |
| Электрический тест | Отсутствие КЗ | Мультиметром | Бесконечное сопротивление |
| Проверка фазы | Правильность подключения | Индикатором | Фаза на месте |
| Тест УЗО/Диф-автомата | Срабатывание защиты | Кнопка «Тест» | Мгновенный разрыв |
Ответы на частые вопросы
Можно ли ставить автомат на 25А на кабель 2.5 мм2?
Нет, это опасно. Кабель 2.5 мм2 выдерживает ток до 25А, но автомат должен срабатывать раньше, чем кабель достигнет предела. Оптимально ставить 16А.
Почему греется автомат в щитке?
Чаще всего причина в плохой затяжке контактов или в том, что нагрузка на линию превышает номинал автомата.
Нужно ли обжимать многожильный провод наконечником?
Обязательно. Без наконечника винт просто раздавит жилы, часть из них отломится, и площадь контакта резко уменьшится.
Чем отличается автомат от УЗО?
Автомат защищает кабель от перегрузки и короткого замыкания. УЗО защищает человека от удара током, отключая питание при утечке.
Как часто нужно подтягивать винты в щитке?
Рекомендую делать это один раз в год, желательно в период минимальных нагрузок (летом).
Что делать, если автомат постоянно выбивает?
Проверить линию на наличие короткого замыкания или посчитать общую мощность включенных приборов. Возможно, линия перегружена.
Можно ли использовать дешевые китайские автоматы?
Я крайне не рекомендую это делать. Когда меня спросили, можно ли сэкономить, я показал клиенту сгоревший дешевый автомат, который просто не сработал при коротком замыкании. Выбирайте проверенные бренды.
