Сборка электрики в бане требует предельной осторожности из-за высокой влажности и перепадов температур. Обычно на монтаж щитка уходит около 5-7 часов, а стоимость базового набора комплектующих начинается от 7 000 рублей. Правильная схема электрощита в баню: как собрать правильно и безопасно — это единственный способ избежать короткого замыкания или поражения током. Разберемся, как реализовать этот узел максимально надежно.
Первые шаги и расчеты
Перед покупкой деталей я всегда начинаю с точного подсчета мощности. Нужно сложить киловатты электрокаменки, освещения и всех розеток в предбаннике. Если каменка мощная, потребуется отдельная линия с соответствующим сечением кабеля. Для работы потребуются базовые навыки электромонтажа: умение пользоваться мультиметром и понимание принципов работы фазы и нуля. Монтировать щит лучше всего на этапе чистовой отделки стен, но до того, как будет уложена финальная отделка из вагонки, чтобы удобно проложить кабели.
Комплектующие для сборки
Для надежной работы системы я подбираю влагостойкий корпус с высокой степенью защиты IP. Внутри обязательно должны быть шины заземления и нулевые шины. Основной кабель использую только медный ВВГнг-LS, так как он не поддерживает горение и не выделяет едкий дым.
- Корпус щитка (влагостойкий, IP54 и выше) — 1 шт.
- Вводной автоматический выключатель — 1 шт.
- УЗО (устройство защитного отключения) — 1-2 шт.
- Автоматы на освещение (6А или 10А) — 1-2 шт.
- Автоматы на розетки (16А) — 1-2 шт.
- Автомат для электрокаменки (подбирается по мощности) — 1 шт.
- Шина заземления (медная) — 1 шт.
- Шина нулевая (N) — 1 шт.
- Набор наконечников НШВИ для обжима — 1 упаковка.
- DIN-рейка (если не встроена в корпус) — 1 шт.
| Материал | Количество | Расход на объект | Примерная цена |
|---|---|---|---|
| Корпус IP54 | 1 шт. | 1 шт. | 1 500 — 3 000 руб. |
| Автомат 16А | 2 шт. | по 1 на линию | 300 — 600 руб./шт. |
| УЗО 25А/30мА | 1 шт. | 1 на группу | 800 — 1 500 руб. |
| Кабель ВВГнг-LS 3х2.5 | 30 м | зависит от площади | 80 — 120 руб./м |
| Шины DIN-рейка | 2 шт. | комплект | 200 — 400 руб. |

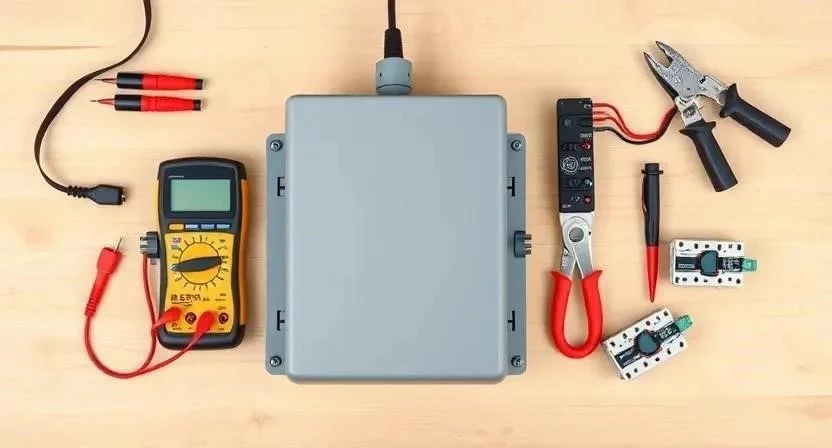

Инструментарий электрика
Качественный инструмент ускоряет работу и гарантирует плотный контакт. Я не рекомендую экономить на стрипперех, так как обычный нож часто повреждает жилу кабеля, что ведет к перегреву.
- Мультиметр — проверка напряжения и прозвонка цепей.
- Стриппер — быстрая и чистая зачистка изоляции.
- Обжимной инструмент (кримпер) — фиксация наконечников НШВИ.
- Набор отверток (шлиц и крест) — затяжка винтов автоматов.
- Пассатижи — подрезка и правка проводов.
- Строительный уровень — ровная установка корпуса.
- Перфоратор или шуруповерт — крепление щитка к стене.
Выбор места для установки

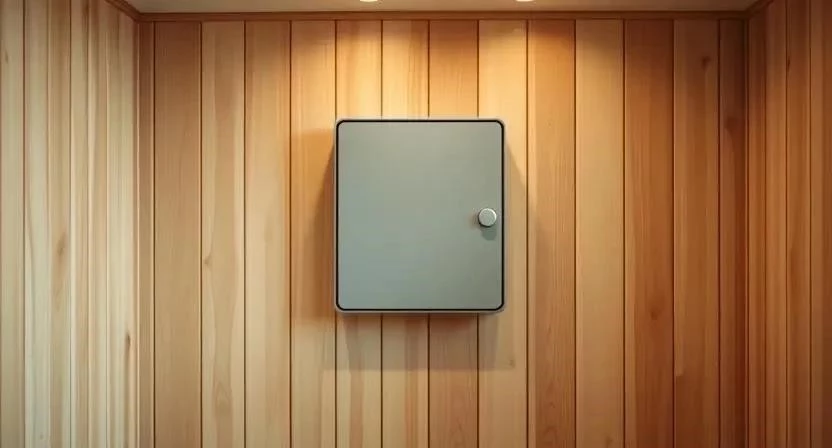

Щиток ставят только в сухом помещении, обычно это предбанник или прихожая. Категорически запрещено монтировать электрощит внутри парной или в зоне прямого попадания брызг. Я всегда очищаю рабочую зону от пыли и опилок, чтобы мусор не попал внутрь корпуса. Вокруг щитка оставляю свободный доступ для быстрого отключения питания в экстренной ситуации.
Монтаж основания
Сначала я прикладываю корпус к стене и проверяю его положение уровнем. Перекос даже в пару градусов выглядит неопрятно и может мешать плотному закрытию дверцы. Просверливаю отверстия под дюбели, стараясь не повредить скрытую проводку. В нижней части корпуса подготавливаю отверстия для ввода кабелей, используя специальные сальники для сохранения герметичности. Поверхность стены должна быть ровной; если есть сильные выступы, я их зашлифовываю, чтобы корпус прилегал плотно.
Процесс монтажа по этапам

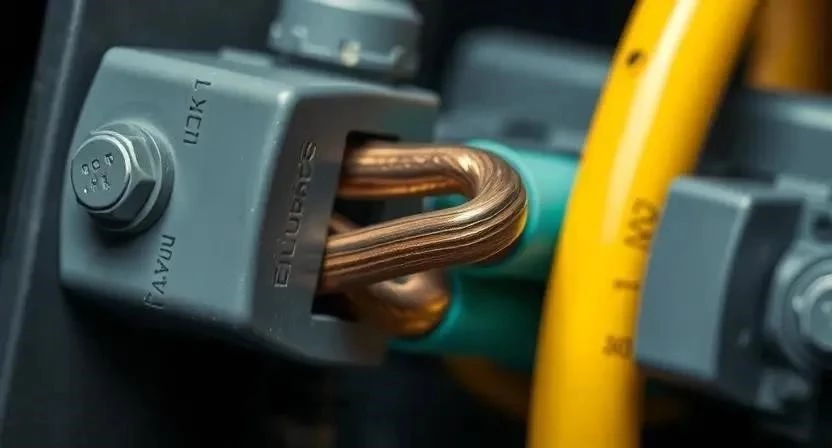

Сборка щита идет строго по логике: от ввода питания к конечным потребителям. Я использую наконечники на всех многожильных проводах, чтобы обеспечить максимальную площадь контакта.
- Установка корпуса на стену с помощью дюбелей (30 мин).
- Монтаж DIN-реек и фиксация нулевой и заземляющей шин (20 мин).
- Установка вводного автомата, который отсекает всё питание (20 мин).
- Монтаж УЗО для защиты от утечек тока, особенно важно для влажных зон (30 мин).

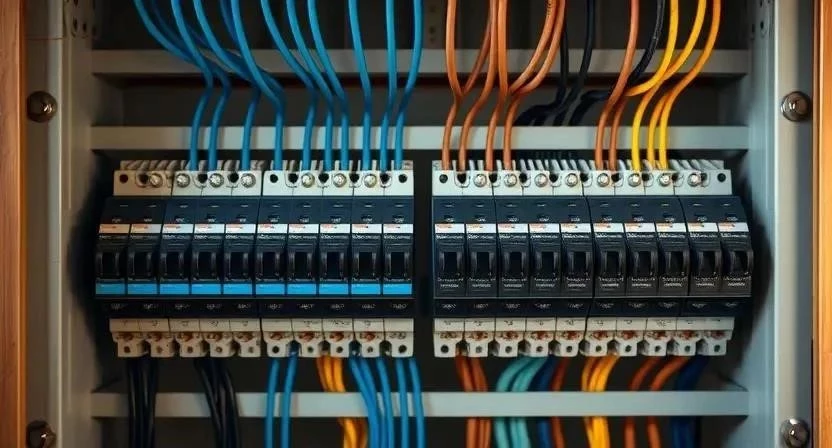

- Распределение линий: установка автоматов на свет, розетки и каменку (40 мин).
- Подключение заземляющего контура к общей шине (30 мин).
- Маркировка каждого провода бирками для легкого поиска в будущем (20 мин).
- Тщательная проверка всех соединений — протяжка винтов отверткой (30 мин).
- Тестирование системы под нагрузкой с помощью мультиметра (40 мин).
- Закрытие корпуса и установка заглушек в отверстиях (10 мин).
| Этап работы | Время | Особенности |
|---|---|---|
| Крепление корпуса | 30 мин | Проверка уровнем |
| Сборка на рейке | 60 мин | Соблюдение дистанции между модулями |
| Коммутация линий | 90 мин | Использование наконечников НШВИ |
| Заземление | 30 мин | Надежный контакт с контуром |
| Тестирование | 40 мин | Проверка кнопки ТЕСТ на УЗО |
Технические тонкости
В бане критически важен температурный режим. При резком нагреве и охлаждении металл расширяется, поэтому я всегда перепроверяю затяжку контактов через месяц после эксплуатации. Степень защиты IP54 защищает от брызг и пыли, но если щит стоит очень близко к источнику пара, стоит добавить внутри осушитель или использовать герметик на вводах. Я заметил, что автоматика разных брендов иногда плохо стыкуется на одной рейке из-за разной ширины модулей, поэтому лучше покупать всё одной серии.
Ошибки, которых стоит избегать
Новички часто пытаются сэкономить на безопасности, что в условиях бани недопустимо. Однажды я видел объект, где щиток поставили прямо в парной за обшивкой — это фактически бомба замедленного действия.
- Отказ от установки УЗО (риск смертельного удара током при утечке).
- Использование тонкого провода (1.5 мм²) для мощной электрокаменки.
- Слабая затяжка винтов в клеммах, что приводит к оплавлению изоляции.
- Монтаж щита в зоне с высокой влажностью без защиты IP.
- Отсутствие полноценного заземления (замена его на «зануление»).
Смета на работы и материалы
Стоимость сборки зависит от сложности схемы и бренда автоматики. Я рассчитал средние затраты для стандартной бани с одной электрокаменкой и парой комнат.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и автоматы | 8 000 | 8 000 | 0 |
| Монтаж и сборка | 0 | 5 000 | 5 000 |
| Расходники (дюбели, стяжки) | 500 | 500 | 0 |
| Пусконаладка | 0 | 2 000 | 2 000 |
| 8 500 | 15 500 | 7 000 |
Обслуживание системы
Электрика в бане не работает «вечно» без присмотра. Раз в полгода я рекомендую проверять затяжку всех винтовых соединений. Обязательно нажимайте кнопку ТЕСТ на УЗО раз в месяц — это подтверждает, что устройство способно мгновенно отключить ток при аварии. Срок службы качественных автоматов составляет около 10-15 лет, но в условиях влажности их стоит осматривать на предмет коррозии контактов чаще.
Другие способы реализации
Если хочется сэкономить место в щитке, можно использовать дифф-автоматы. Это гибрид автомата и УЗО в одном корпусе. Они дороже, но позволяют сделать схему компактнее. Для тех, кто любит комфорт, я рекомендую ставить умные реле. Это позволит включать каменку удаленно через смартфон, чтобы к вашему приезду баня уже была прогрета.
| Мощность каменки | Номинал автомата | Сечение кабеля | Тип защиты |
|---|---|---|---|
| До 3.5 кВт | 16А | 2.5 мм² | УЗО + Автомат |
| До 5.5 кВт | 25А | 4 мм² | УЗО + Автомат |
| До 7.5 кВт | 32А | 6 мм² | УЗО + Автомат |
| До 9 кВт | 40А | 10 мм² | УЗО + Автомат |
| Свыше 10 кВт | Индивидуально | от 10 мм² | Дифф-автомат |
Я однажды столкнулся с ситуацией, когда клиент поставил автомат на 16А для каменки мощностью 6 кВт. Результат — автомат выбивало каждые 15 минут. Всегда подбирайте номинал с запасом 10-20%, но строго в рамках допустимой нагрузки кабеля.
Ответы на частые вопросы
Можно ли ставить щит в предбаннике?
Да, это оптимальное место. Главное, чтобы помещение было сухим и имелся доступ к щитку.
Какой номинал УЗО выбрать?
Для защиты людей стандарт — 30 мА. Для защиты от пожара можно поставить 100 мА на ввод, но за ним обязательно должны идти блоки на 30 мА.
Нужен ли отдельный контур заземления?
Да, для бани крайне желательно создать свой заземляющий контур из стальных уголков или специальных штырей.
Как защитить щит от конденсата?
Используйте герметичные вводы (сальники) и обеспечьте минимальную вентиляцию в помещении.
Можно ли использовать алюминиевые провода?
Категорически нет. Только медь, так как алюминий окисляется и имеет плохой контакт в клеммах автоматов.
Что делать, если УЗО постоянно срабатывает?
Это признак утечки тока. Нужно проверить изоляцию ТЭНов каменки или целостность кабелей в стенах.
Можно ли ставить дифф-автоматы вместо УЗО?
Можно, это даже удобнее, но стоимость сборки вырастет в 2-3 раза.
Меры безопасности: При работе с электричеством всегда отключайте вводной рубильник. Используйте диэлектрические перчатки и инструменты с изолированными ручками. Никогда не работайте с щитком мокрыми руками. Если вы не уверены в своих силах, лучше пригласите сертифицированного электрика — цена ошибки в бане слишком высока.
