Сборка электрощита в студии начинается с точного подсчета всех потребителей энергии. Обычно такая работа занимает от 5 до 8 часов. Стоимость базового комплекта защитных устройств стартует от 6 000 рублей. Правильная схема щитка для студии исключает перегрев проводов и короткие замыкания. Это основа безопасности жилья.
Особенности подготовки к монтажу
Перед началом работ необходимо оценить суммарную мощность всех электроприборов, которые будут работать в студии. Я всегда начинаю с составления списка техники, чтобы не ошибиться с номиналом автоматов. Важно строго соблюдать правила электробезопасности и требования ПУЭ. Ошибка в расчетах может привести к постоянному срабатыванию защиты или, что хуже, к оплавлению изоляции кабеля.
Комплектующие для сборки

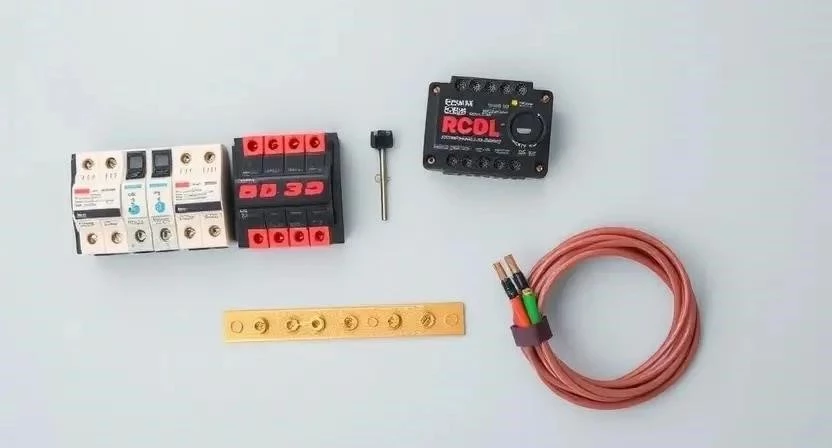

Для реализации минимального набора защит потребуются следующие элементы:
- Корпус щитка на DIN-рейку (встраиваемый или накладной)
- Вводной автоматический выключатель
- Устройство защитного отключения (УЗО)
- Автоматические выключатели для освещения
- Автоматы для розеточных групп
- Нулевая шина (N)
- Шина заземления (PE)
- Соединительная гребенка
- Провода ПВ-3 (ПуГВ) для разводки внутри щита
- Маркировочные бирки
Расход материалов зависит от количества линий. В студии обычно делают 3-5 групп: свет, общие розетки, кухня и отдельная линия на мощный прибор (кондиционер или стиральная машина).
| Наименование | Количество | Средняя цена | |
|---|---|---|---|
| Щит распределительный (12 модулей) | 1 шт. | 1200 руб. | 1200 руб. |
| Вводной автомат (25А) | 1 шт. | 500 руб. | 500 руб. |
| УЗО (25А, 30мА) | 1 шт. | 1100 руб. | 1100 руб. |
| Автомат (10А для света) | 1 шт. | 300 руб. | 300 руб. |
| Автомат (16А для розеток) | 3 шт. | 300 руб. | 900 руб. |
| Шины N и PE | 2 шт. | 200 руб. | 400 руб. |

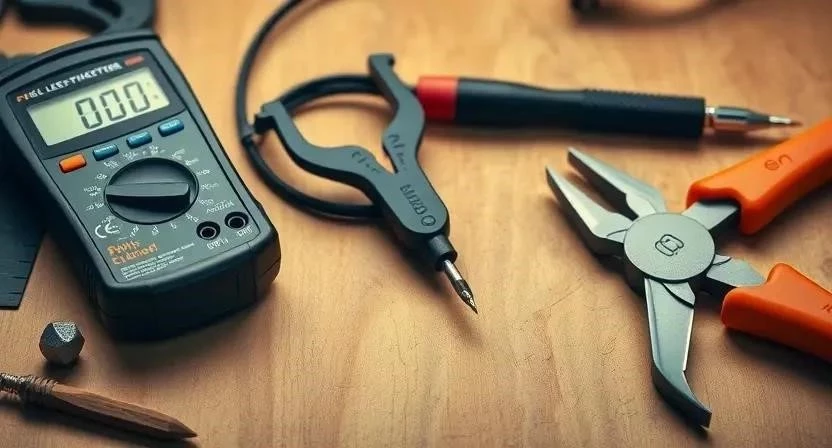

Инструментарий мастера
Качественный электромонтаж в студии невозможен без специального оборудования. Я рекомендую использовать только проверенный инструмент, чтобы не повредить жилы кабеля.
- Набор диэлектрических отверток (крест и шлиц)
- Стриппер для быстрой зачистки изоляции
- Мультиметр для проверки напряжения и прозвонки
- Кримпер для обжима наконечников
- Пассатижи с изолированными ручками
- Строительный уровень
- Маркер для разметки
Организация рабочего места
Место установки щитка выбирается в доступном месте, обычно в прихожей. Свободный доступ к нему обязателен для экстренного отключения питания. Перед началом работ я очищаю зону вокруг, убираю лишний мусор. Пол и стены защищаются пленкой или оргалитом, чтобы строительная пыль не попала в механизмы автоматов.
Подготовка стены и кабельных трасс
Разметка под щиток выполняется строго по уровню. После этого начинается штробление стен под кабель ВВГнг. Все линии заводятся в корпус щитка с запасом длины около 15-20 см. Это позволит удобно распределить провода по DIN-рейке. Обязательно проверяю целостность изоляции каждого провода перед подключением, чтобы избежать короткого замыкания при первом пуске.
| Сечение кабеля | Номинал автомата | Типичная нагрузка | Макс. ток |
|---|---|---|---|
| 1.5 мм² | 10А | Освещение | 2.2 кВт |
| 2.5 мм² | 16А | Розетки | 3.5 кВт |
| 4.0 мм² | 25А | Мощная техника | 5.5 кВт |
| 6.0 мм² | 32А | Ввод в квартиру | 7.0 кВт |
| 10.0 мм² | 40А | Магистральный ввод | 8.8 кВт |

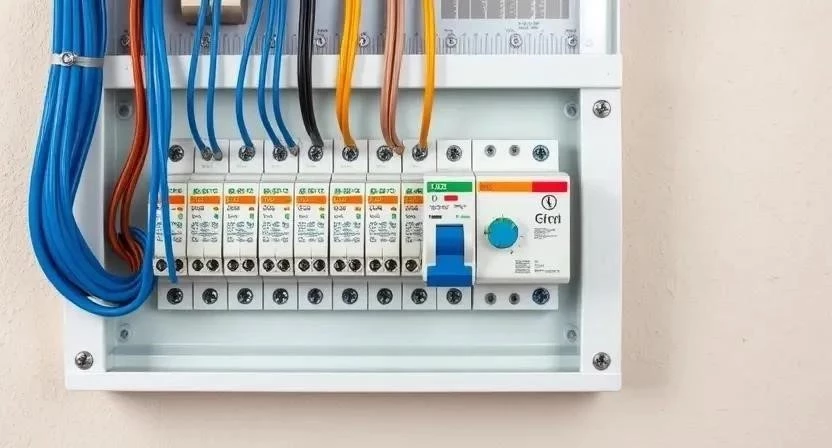

Порядок сборки распределительного щита
Процесс монтажа требует предельной концентрации. Я однажды столкнулся с тем, что из-за спешки перепутал фазу и ноль на УЗО, что привело к некорректной работе защиты. Теперь действую строго по алгоритму.
- Монтаж корпуса щитка на стену с помощью дюбелей (30-40 мин).
- Установка вводного автоматического выключателя на DIN-рейку (15 мин).
- Монтаж нулевой и заземляющей шин в нижней или боковой части корпуса (20 мин).
- Установка общего УЗО сразу после вводного автомата (15 мин).
- Расстановка автоматических выключателей по группам: свет, розетки, кухня (30 мин).

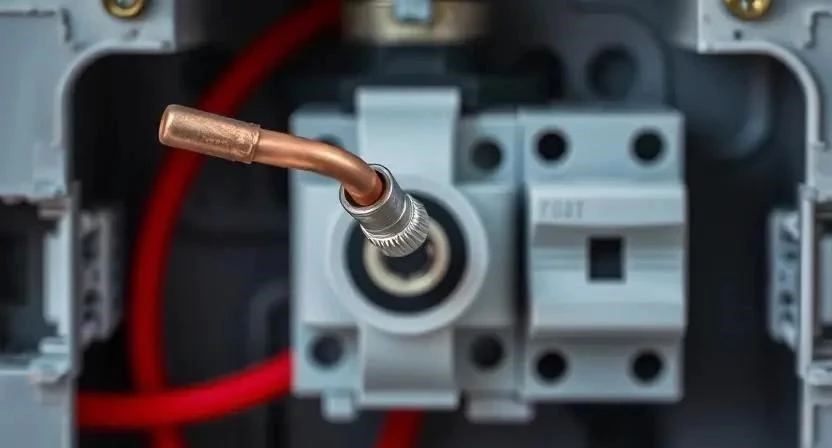

- Подключение фазных проводов к автоматам, используя наконечники НШВИ (1 час).
- Подключение нулевых проводов к соответствующим шинам (40 мин).
- Подключение заземления к шине PE (30 мин).
- Проверка всех соединений на затяжку отверткой (20 мин).
- Маркировка каждого автомата с помощью стикеров (15 мин).
- Тестовое включение и проверка работы кнопки «Тест» на УЗО (15 мин).
- Закрытие корпуса щитка пластиковой дверцей (10 мин).
Для безопасности использую респиратор при штроблении и диэлектрические перчатки при работе с током. Проветривание помещения обязательно, если используются химические анкеры или герметики.
Технические нюансы и секреты
Внутри щитка важно следить за температурным режимом. Слишком плотная компоновка модулей приводит к их перегреву. Я всегда оставляю небольшой зазор между группами автоматов для естественной вентиляции. Сечение провода должно строго соответствовать номиналу автомата: для 16А использую только 2.5 мм². Полярность при подключении УЗО критична — фаза должна заходить в строго определенный контакт, иначе защита не сработает.
Я заметил, что использование гребенки вместо перемычек из провода делает щит гораздо аккуратнее и надежнее. Это исключает риск ослабления контакта в промежуточных точках.
Типичные ошибки при монтаже
Многие новички пытаются сэкономить, что приводит к опасным ситуациям. Я рекомендую избегать следующих действий:
- Установка автомата с номиналом 25А на кабель сечением 1.5 мм² (приведет к пожару).
- Полное отсутствие заземления в квартире.
- Объединение всех розеток студии на одну линию (постоянные перегрузки сети).
- Применение дешевых несертифицированных комплектующих из безымянных брендов.
- Монтаж УЗО без учета селективности защиты.
Экономический расчет
Стоимость сборки зависит от того, кто выполняет работу. Самостоятельный монтаж позволяет сэкономить на услугах мастера, но требует наличия инструмента.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Комплектующие | 6500 руб. | 6500 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 4000 руб. | 4000 руб. |
| Расходники (дюбели, стяжки) | 300 руб. | 300 руб. | 0 руб. |
| Проверка и пусконаладка | 0 руб. | 1000 руб. | 1000 руб. |
| 6800 руб. | 11800 руб. | 5000 руб. |
Эксплуатация и обслуживание
После завершения монтажа щит требует минимального, но регулярного ухода. Я проверяю затяжку всех винтовых контактов раз в год, так как от вибраций и перепадов температур они могут ослабнуть. Ежеквартально нажимаю кнопку «Тест» на УЗО, чтобы убедиться в исправности механизма. Срок службы качественного модульного оборудования составляет около 10-15 лет.
Варианты модернизации схемы
Если бюджет позволяет, можно заменить связку «УЗО + автомат» на дифференциальные автоматы. Они занимают меньше места в щитке, объединяя две функции в одном корпусе. Также я рекомендую установить реле напряжения. Оно защитит дорогую технику в студии от скачков напряжения в сети, просто отключив питание при выходе вольт за допустимые пределы.
Я однажды устанавливал реле напряжения в старом фонде, и оно спасло холодильник клиента при резком скачке до 300В.
Ответы на частые вопросы
Можно ли поставить один автомат на всю студию?
Нет, это небезопасно. При аварии в одной розетке погаснет весь свет и отключится вся техника.
Какое УЗО выбрать для ванной комнаты в студии?
Для влажных зон обязательно использовать УЗО с током утечки не более 10мА.
Чем отличается автомат от УЗО?
Автомат защищает кабель от перегрузки и короткого замыкания, а УЗО защищает человека от удара током.
Какое сечение кабеля использовать для розеток?
Стандартом является медный кабель ВВГнг-LS сечением 3х2.5 мм².
Нужно ли ставить реле напряжения в минимальный набор?
Желательно, так как оно защищает от перепадов напряжения, с чем не справляются обычные автоматы.
Как выбрать размер щитка?
Берите корпус с запасом в 20-30% свободных мест для возможного добавления новых линий.
Можно ли менять схему после монтажа?
Да, если выбран щиток на DIN-рейке, модули можно легко заменить или добавить новые.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и штробление | 2-3 часа | Использование пылесоса |
| Установка корпуса | 40 мин | Проверка уровнем |
| Сборка модулей | 1.5-2 часа | Использование гребенки |
| Подключение кабелей | 1.5 часа | Обжим наконечниками |
| Тестирование | 30 мин | Проверка УЗО и фаз |
