Монтаж распределительного щита завершает весь процесс разводки электрики в помещении. Сборка электрощитка своими руками бюджетно и надежно позволяет сократить расходы на оплату услуг электрика примерно на 5-10 тысяч рублей. Весь процесс обычно занимает один рабочий день. Стоимость материалов для базового набора начинается от 4000 рублей. Правильный подбор компонентов исключает риск короткого замыкания и пожара.
Базовые требования и подготовка
Работа с электричеством требует базовых знаний ПУЭ и ГОСТ. Я всегда начинаю с проверки отсутствия напряжения мультиметром, даже если главный автомат выключен. Для успешного монтажа достаточно уметь пользоваться ручным инструментом и понимать принципы распределения нагрузки по фазам. Сборка занимает от 6 до 12 часов. Главным правилом остается полная обесточенность сети во время всех манипуляций.

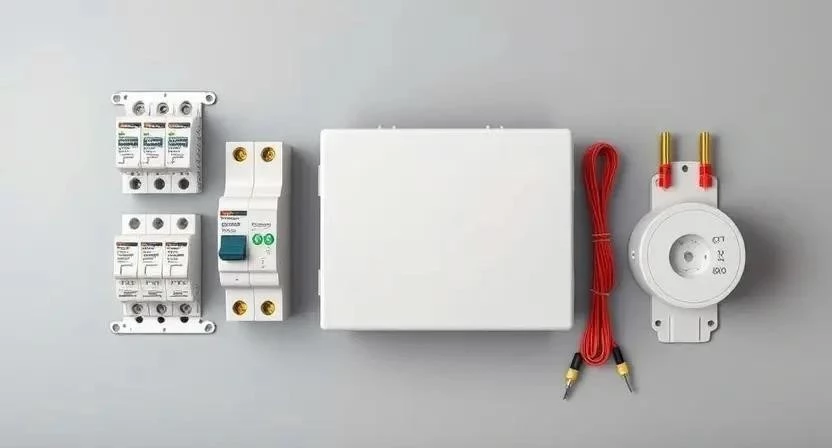

Комплектующие для сборки
Для бюджетного варианта стоит выбирать проверенные бренды среднего сегмента. Я рекомендую закупать всё в крупных строительных гипермаркетах или специализированных электромагазинах, чтобы избежать подделок. Расход провода ПВ-3 на одну группу составляет примерно 1.5-2 метра.
- Модульный корпус (встраиваемый или накладной)
- Вводной автоматический выключатель
- УЗО (устройство защитного отключения)
- Дифференциальные автоматы для «мокрых» зон
- Групповые автоматические выключатели
- Шина N (нулевая)
- Шина PE (заземления)
- Провод ПВ-3 (ПуГВ) сечением 2.5 и 4 мм²
- Наконечники НШВИ
- Кабельные стяжки и маркировочные бирки
Примерный расчет материалов для квартиры с 5-6 группами:
| Материал | Количество | Расход на щит | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Корпус на 24 модуля | 1 шт. | 1 шт. | 1200 | 1200 |
| Автомат 16А | 4 шт. | 4 шт. | 250 | 1000 |
| УЗО 25А/30мА | 1 шт. | 1 шт. | 800 | 800 |
| Шины N и PE | 2 шт. | 2 шт. | 150 | 300 |
| Провод ПВ-3 (отрезок) | 10 м | 10 м | 60 | 600 |

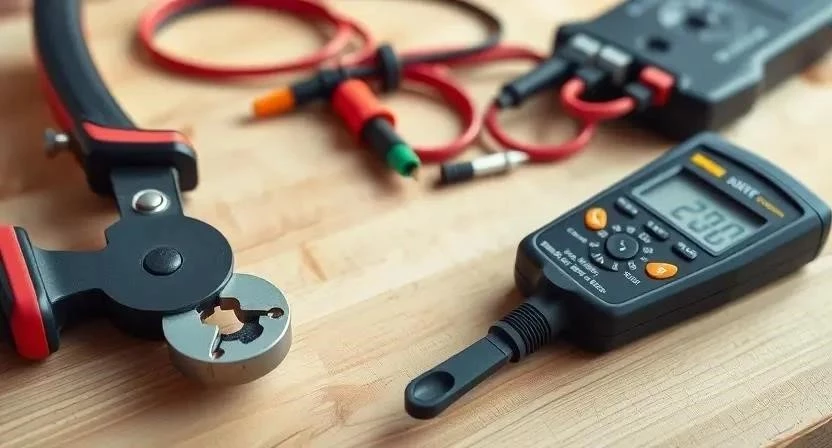

Инструментарий мастера
Качественный инструмент ускоряет работу и предотвращает ошибки. Если бюджет ограничен, часть позиций можно взять в аренду. Я использую недорогие, но надежные стрипперы, так как обдирать изоляцию ножом долго и велик риск повредить жилу.
- Набор диэлектрических отверток (крест, плоская)
- Стриппер для снятия изоляции
- Кримпер (пресс-клещи) для наконечников
- Мультиметр или индикаторная отвертка
- Пассатижи или кусачки
- Строительный уровень
- Канцелярский нож
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Кримпер | Обжим НШВИ | Обязательно | 1200 |
| Стриппер | Снятие изоляции | Желательно | 700 |
| Мультиметр | Проверка цепей | Обязательно | 1500 |
| Уровень | Разметка корпуса | Обязательно | 500 |
| Отвертки | Затяжка винтов | Обязательно | 800 |
Организация рабочего пространства
Место установки щитка должно быть легкодоступным. Обычно его размещают в прихожей или в техническом помещении. Важно освободить пространство перед щитом минимум на 80 см для удобного обслуживания. Я всегда застилаю пол вокруг места монтажа плотной пленкой, чтобы строительная пыль не попала внутрь модульного оборудования.
Монтаж корпуса и разметка
Стена должна быть очищена от пыли и остатков обоев. Разметка производится с помощью уровня, чтобы дверца щитка закрывалась плавно. Я однажды смонтировал короб с перекосом в 3 миллиметра, и в итоге дверца постоянно открывалась сама — теперь всегда перепроверяю горизонт трижды. Корпус фиксируется дюбелями, после чего в него заводятся все кабельные линии через специальные отверстия.

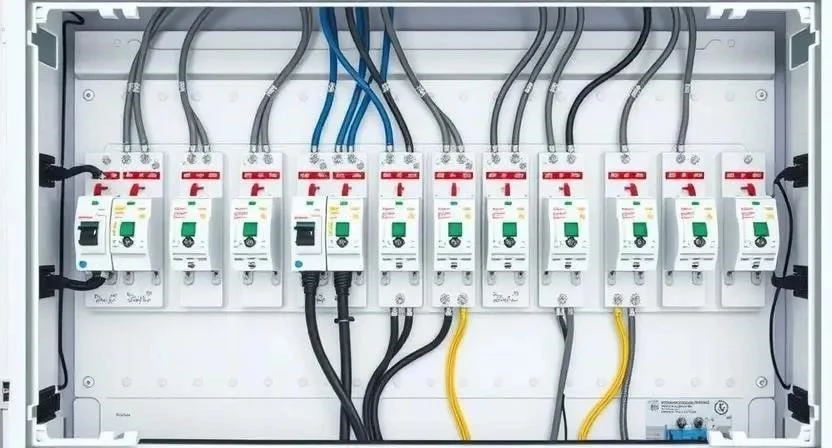

Алгоритм сборки щитка
Процесс требует строгого соблюдения последовательности. Для работы используйте защитные перчатки и очки при сверлении стен. Температура в помещении должна быть в пределах +15…+25°C для корректной работы пластика.
- Установка DIN-реек в корпус (15 мин).
- Монтаж шин заземления (PE) и нуля (N) на DIN-рейку или специальные держатели (20 мин).
- Расстановка модульного оборудования (автоматы, УЗО) согласно схеме (30 мин).
- Подключение вводного автомата к общедомовому кабелю (20 мин).
- Монтаж УЗО и диф-автоматов, создание «мостиков» питания между ними (40 мин).
- Разводка групповых линий от УЗО к соответствующим автоматам (1 час).
- Обжим всех концов проводов наконечниками НШВИ с помощью кримпера (1 час).
- Маркировка каждой линии с помощью бирк (30 мин).
- Финальная затяжка всех винтовых соединений (30 мин).
- Проверка целостности цепей и отсутствия короткого замыкания мультиметром (30 мин).
- Закрытие корпуса и установка заглушек в пустые слоты (10 мин).
- Тестирование работоспособности через кнопку «Тест» на УЗО (30 мин).

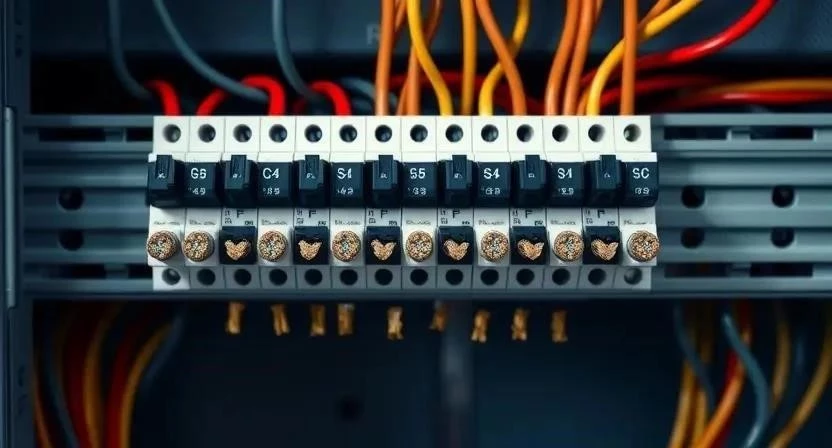

Технические тонкости
Влажность в помещении не должна превышать 60%, иначе металлические части шин могут начать окисляться. Я заметил, что оборудование разных брендов иногда имеет разную ширину защелок, поэтому лучше покупать модули одного производителя. Время на проверку всех контактов после первой недели эксплуатации должно составить около 20 минут — винты могут «просесть».
Типичные промахи новичков
Ошибки в электрике стоят дорого. Самое опасное — это недотяжка винтов, что ведет к нагреву провода и пожару. Я рекомендую использовать только наконечники НШВИ, так как зажим многожильного провода «голышом» недопустим.
- Выбор автомата с завышенным номиналом (например, 25А на кабель 2.5 мм²).
- Отсутствие полноценного заземления или соединение нуля с землей после вводного автомата.
- Слишком слабая затяжка клемм, вызывающая искрение.
- Игнорирование маркировки проводов, что делает ремонт в будущем невозможным.
- Перегрузка одной фазы при трехфазном вводе.
Финансовая сторона вопроса
Экономия при самостоятельном монтаже складывается из отсутствия оплаты работы мастера. Однако важно не экономить на самом оборудовании, выбирая только сертифицированные товары.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 5000 | 5000 | 0 |
| Работа по сборке | 0 | 4000 | 4000 |
| Монтаж корпуса | 0 | 1500 | 1500 |
| Пуско-наладка | 0 | 1000 | 1000 |
| 5000 | 11500 | 6500 |
| Сегмент | Бюджетный (IEK, EKF) | Средний (ABB, Schneider) | Премиум (Siemens) |
|---|---|---|---|
| Стоимость комплекта | 5 000 – 8 000 руб. | 12 000 – 20 000 руб. | 30 000+ руб. |
| Срок службы | 7-10 лет | 15-20 лет | 25+ лет |
Эксплуатация и обслуживание
Щиток не требует сложного ухода, но нуждается в контроле. Раз в год я проверяю затяжку всех контактов, так как от вибраций и перепадов температур винты могут ослабнуть. Полную нагрузку на сеть можно подавать сразу после тестирования УЗО. Срок службы бюджетного оборудования составляет около 10 лет, после чего рекомендуется ревизия механизмов.
Сравнение решений
Существуют встраиваемые корпуса, которые прячутся в стену, и накладные, которые крепятся поверх неё. Встраиваемые выглядят эстетичнее, но требуют штробления стены. Я использую готовые модульные сборки только в очень простых объектах, для квартиры всегда собираю щит индивидуально под свои нужды. Бюджетные бренды сейчас вполне справляются с базовыми задачами, если не перегружать их до предела.
Ответы на частые вопросы
Можно ли ставить самые дешевые автоматы?
Не рекомендую брать безымянный Китай. Лучше взять бюджетный, но сертифицированный бренд с гарантией.
Как выбрать УЗО?
Для защиты человека выбирайте ток утечки 30мА, для влажных помещений (ванная) — 10мА.
Нужно ли менять щиток при увеличении нагрузки?
Если вы ставите мощный электрокотел или несколько кондиционеров, проверьте сечение вводного кабеля и номинал вводного автомата.
Что делать, если УЗО постоянно выбивает?
Это признак утечки тока. Нужно проверить изоляцию кабелей или исправность подключенных приборов.
Обязательно ли использовать наконечники НШВИ?
Да, это единственный способ обеспечить надежный контакт многожильного провода в зажимном устройстве.
Можно ли объединять несколько групп на один автомат?
Только если суммарная мощность приборов не превышает допустимый ток автомата и сечение кабеля.
Как часто нужно проверять щиток?
Оптимально — один раз в год, особенно перед началом зимнего сезона отопления.
Я заметил, что дешевые пластиковые бирки со временем выцветают, поэтому использую перманентный маркер на термоусадочных трубках — так маркировка держится годами.
