Установка зарядного устройства для электрокара требует создания выделенной линии питания с отдельным узлом защиты. Ошибка в расчетах или дешевые комплектующие приводят к перегреву проводки и выходу из строя дорогостоящего инвертора автомобиля. Сборка правильной схемы щита для зарядной станции электромобиля обходится в среднем от 15 000 до 45 000 рублей, а монтаж занимает около одного рабочего дня. Грамотный подход гарантирует безопасность жилья и стабильный ток заряда.
Подготовительный этап и анализ сети
Прежде чем покупать оборудование, я всегда начинаю с оценки выделенной мощности на дом. Если лимит составляет 15 кВт, а зарядка потребляет 7.4 кВт, обычные бытовые приборы могут вызвать срабатывание вводного автомата. Состояние старой проводки в гараже или доме часто оказывается неудовлетворительным, поэтому прокладка нового кабеля от главного распределительного щита становится обязательной. Время зарядки напрямую зависит от мощности: при 3.5 кВт батарея будет наполняться сутки, при 11 кВт — всего несколько часов.
Все работы должны строго соответствовать требованиям ПУЭ. Я рекомендую вызвать профессионального электрика, если вы не знакомы с принципами работы трехфазных сетей или не имеете опыта работы с силовым кабелем большого сечения. Это исключит риск короткого замыкания при первом включении.
Комплектующие для сборки

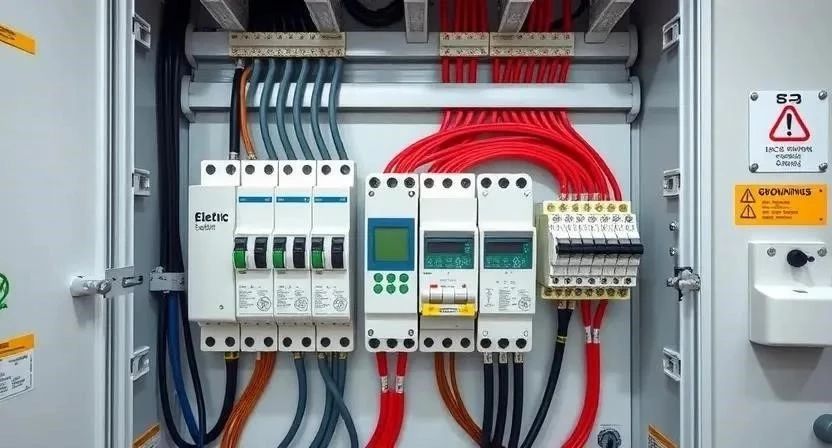

Для надежной работы системы потребуется качественное электрощитовое оборудование. Я подбираю компоненты с запасом по нагрузке 20%, чтобы избежать постоянного теплового расцепителя. Основной упор делаю на бренды Schneider Electric или ABB, так как их механизмы работают стабильнее в режиме длительной нагрузки.
- Корпус распределительного щита с IP-защитой (от пыли и влаги).
- Вводной автоматический выключатель.
- УЗО или дифференциальный автомат (обязательно тип A или B).
- Автомат защиты линии зарядки.
- Медный провод ВВГнг-LS с подходящим сечением.
- Шины заземления (PE) и нулевые шины (N).
- Наконечники НШВИ для качественного обжима жил.
- DIN-рейка и фиксирующие зажимы.
| Материал | Количество | Расход/Параметр | Примерная цена |
|---|---|---|---|
| Щит пластиковый IP65 | 1 шт. | 12-24 модуля | 3 500 руб. |
| УЗО тип B (30мА) | 1 шт. | 40А | 8 000 руб. |
| Автомат однополюсный | 1 шт. | 32А (характеристика C) | 600 руб. |
| Кабель ВВГнг-LS 3х6 | 15 м | Медь | 6 000 руб. |
| Набор наконечников | 1 уп. | Разные размеры | 500 руб. |
Инструментарий для монтажа
Качественный инструмент ускоряет процесс и исключает ошибки в соединениях. Я не рекомендую использовать дешевые отвертки, так как они слизывают шлицы на клеммах автоматов, что ведет к плохому контакту.
- Мультиметр — проверка напряжения и прозвонка цепей.
- Стриппер — аккуратное снятие изоляции без повреждения жил.
- Кримпер (пресс-клещи) — надежная фиксация наконечников.
- Набор диэлектрических отверток — безопасная затяжка винтов.
- Строительный уровень — ровная установка корпуса щита.
Если кримпер слишком дорогой для разовой работы, его можно взять в аренду в строительном центре.
Размещение и подготовка места установки
Щит монтируется в месте с легким доступом, чтобы в случае аварии быстро обесточить линию. Я обычно выбираю стену в гараже или в прихожей, подальше от источников воды и пара. Важно оставить свободное пространство вокруг корпуса для естественной вентиляции, так как при длительной зарядке автоматы могут ощутимо нагреваться.
Окружающие поверхности защищаю пленкой от строительной пыли. Если щит ставится в неотапливаемом помещении, выбираю модель с повышенной степенью защиты от влаги.
Монтажные работы по подготовке поверхности
Сначала я размечаю отверстия под крепление корпуса, используя уровень. После этого фиксирую щит к стене с помощью дюбелей. Внутри устанавливаю DIN-рейку, если она не предусмотрена конструкцией. Для подвода кабелей использую ПВХ-гофру или кабель-каналы, чтобы защитить медный провод от механических повреждений.
Особое внимание уделяю проверке заземления. Без качественного контура заземления многие зарядные станции просто откажутся работать, выдавая ошибку по безопасности. Я проверяю сопротивление заземляющего проводника перед тем, как подключать его к шине PE.
Пошаговый алгоритм сборки и подключения
Процесс монтажа требует предельной внимательности. Я всегда работаю при полностью отключенном вводном питании.
| Этап | Время | Контрольная точка |
|---|---|---|
| Компоновка на DIN-рейке | 40 мин | Соблюден зазор между модулями |
| Подключение ввода | 30 мин | Фаза и ноль на своих местах |
| Установка главного автомата | 20 мин | Надежная затяжка клемм |
| Монтаж УЗО | 30 мин | Правильный тип (A или B) |
| Установка автомата линии | 20 мин | Соответствие номиналу кабеля |
| Подключение шин N и PE | 30 мин | Отсутствие перемычек между ними |
| Зажим силового кабеля | 60 мин | Использование наконечников |
| Проверка затяжки | 30 мин | Все винты затянуты плотно |
| Тест мультиметром | 30 мин | Отсутствие короткого замыкания |
| Первый пуск и замер | 30 мин | Ток в пределах нормы |
Шаг 1. Расставляю элементы на рейке. Сначала идет вводной автомат, затем УЗО, затем автомат линии. Оставляю один свободный модуль для возможного расширения.
Шаг 2. Подвожу питание к щиту. Использую кабель, сечение которого не меньше сечения вводного провода.
Шаг 3. Монтирую главный выключатель. Он служит точкой полного обесточивания всей схемы.
Шаг 4. Устанавливаю УЗО. Здесь кроется главный нюанс: для электромобилей нужен тип B, так как он распознает утечки постоянного тока, которые могут возникнуть в бортовом зарядном устройстве авто. Однажды я поставил обычное УЗО типа AC, и оно просто не сработало при имитации утечки, что было бы крайне опасно.
Шаг 5. Ставлю автомат линии. Для мощности 7.4 кВт обычно выбираю номинал 32А.
Шаг 6. Подключаю шины. Ноль идет на шину N, заземление — на PE. Эти шины должны быть физически разделены.
Шаг 7. Подвожу кабель к станции. Зачищаю жилы и обязательно обжимаю их наконечниками НШВИ. Голый многожильный провод в клемме — это прямой путь к перегреву и оплавлению изоляции.
Шаг 8. Проверяю затяжку всех винтов. Я делаю это через 15 минут после первого монтажа, так как медь «плывет» и контакт может ослабнуть.
Шаг 9. Прозваниваю схему мультиметром. Убеждаюсь, что между фазой и заземлением нет контакта.
Шаг 10. Включаю питание и подключаю машину. Замеряю ток клещами, чтобы убедиться, что нагрузочная способность кабеля соответствует реальности.
Во время работы обязательно использую перчатки и диэлектрический коврик. Проветривание помещения важно, если используете химические очистители для контактов.
Технические тонкости и нюансы
Температура воздуха влияет на работу теплового расцепителя. В жарком гараже автомат может сработать раньше своего номинала. Чтобы этого избежать, я выбираю оборудование с запасом по току.

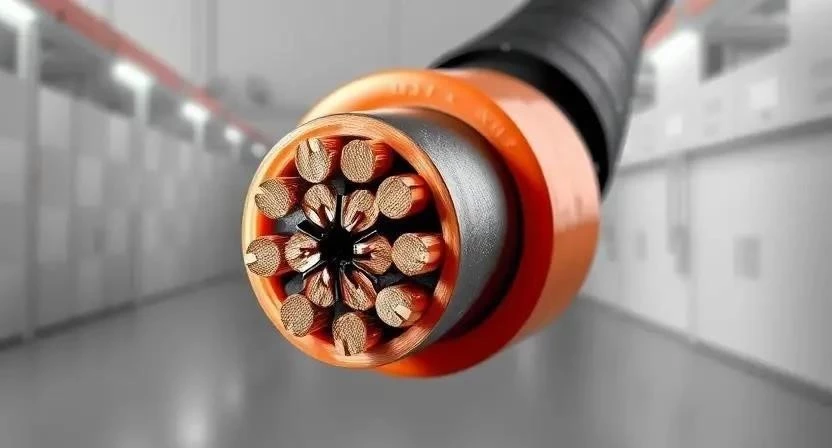

Сечение кабеля подбираю с учетом длины трассы. Если расстояние от щита до станции больше 20 метров, увеличиваю сечение на один шаг, чтобы избежать падения напряжения. Совместимость брендов обычно полная, но я стараюсь собирать щит из одной серии, чтобы шины и зажимы идеально подходили друг к другу.
Типичные ошибки новичков
Самая частая проблема — использование тонкого кабеля. Я видел случай, когда для станции 7.4 кВт проложили провод 2.5 мм². Через неделю изоляция начала чернеть от перегрева. Также часто забывают про тип УЗО, ставя дешевые варианты, которые не видят постоянный ток.
Отсутствие заземления или его имитация («зануление») недопустимы. Это может привести к поражению током при касании корпуса машины. Плохой контакт в клеммах вызывает искрение, что в условиях гаража с возможным наличием ГСМ превращается в пожарную ситуацию.
Экономический расчет
Стоимость сборки зависит от выбранного класса оборудования. Ниже приведено сравнение затрат.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (средний сегмент) | 18 000 | 18 000 | 0 |
| Работа по монтажу | 0 | 7 000 | 7 000 |
| Расходники (дюбеля, гофра) | 1 000 | 1 000 | 0 |
| 19 000 | 26 000 | 7 000 |
Эксплуатация и обслуживание
После завершения монтажа я рекомендую раз в полгода проверять затяжку всех винтовых соединений. Вибрации и температурные расширения могут ослабить контакт. Раз в месяц нажимайте кнопку «Тест» на УЗО — это подтверждает работоспособность механизма защиты.
Срок службы качественной автоматики составляет 10-15 лет, но при постоянных перегрузках ресурс сокращается. Если автомат стал срабатывать чаще обычного, его пора заменить.
Варианты реализации схемы
Для тех, кто не хочет собирать всё с нуля, существуют готовые модульные щиты. Это удобно, но ограничивает возможность подбора конкретных моделей УЗО. Также я рекомендую установку умных реле. Они позволяют управлять нагрузкой со смартфона и отключать зарядку в часы пик, когда электричество дороже.
Сравнение типов подключения:
| Параметр | Однофазное (220В) | Трехфазное (380В) |
|---|---|---|
| Макс. мощность | до 7.4 кВт | до 22 кВт |
| Скорость зарядки | Средняя | Высокая |
| Сложность щита | Низкая | Высокая |
| Стоимость кабеля | Ниже | Выше |
| Требования к сети | Стандартные | Наличие 3 фаз |
Я однажды внедрил умное реле в систему клиента, и это спасло его вводной автомат от выбивания, когда одновременно включились электрочайник и зарядная станция.
Ответы на частые вопросы
Можно ли использовать обычный автомат вместо УЗО?
Нет, автомат защищает только от короткого замыкания и перегрузки. УЗО защищает человека от удара током при утечке.
Какое сечение кабеля выбрать для 7.4 кВт?
Я рекомендую использовать медный кабель сечением 6 мм².
Нужен ли отдельный контур заземления для зарядки?
Если общедомовое заземление качественное, отдельный контур не нужен. Но проверить его сопротивление обязательно.
Что такое УЗО типа B и зачем оно нужно электромобилям?
Это устройство, способное обнаруживать утечки как переменного, так и постоянного тока. Зарядные устройства авто работают с постоянным током, который может «ослепить» обычное УЗО.
Можно ли подключить зарядку в обычную розетку через щит?
Технически можно, но розетки не рассчитаны на многочасовую нагрузку в 16А. Это приведет к оплавлению контактов.
Как защитить щит от влаги в гараже?
Используйте корпус с классом защиты IP65 и вводите кабель через специальные герметичные сальники (вводы).
Какой бренд автоматики надежнее?
В моем опыте лидируют ABB, Schneider Electric и Keaz (в бюджетном сегменте).
Что делать, если автомат постоянно выбивает при зарядке?
Проверьте ток потребления. Возможно, в настройках станции установлен слишком высокий ампераж, превышающий номинал автомата.
