Обустройство кухни требует серьезного подхода к электросети, так как здесь сосредоточено больше всего энергозатратных приборов. Ошибка в расчетах может привести к постоянному срабатыванию защиты или, что хуже, к оплавлению изоляции кабеля. Правильная схема щитка для кухни позволяет распределить нагрузку так, чтобы духовка, посудомойка и чайник работали одновременно без перебоев. Обычно монтаж такого узла занимает от 6 до 10 часов работы, а стоимость комплектующих среднего сегмента начинается от 5 000 рублей.
Основы электробезопасности и нормы ПУЭ
Я всегда опираюсь на правила ПУЭ, чтобы дом не сгорел из-за пустяка. Главное здесь — понятие суммарной мощности. Если просто воткнуть все приборы в одну линию, ток превысит допустимый предел, и провод начнет греться. Именно поэтому мощную технику нельзя объединять на одном автомате. Для каждой энергоемкой единицы (варочная панель, духовой шкаф, посудомоечная машина) я выделяю отдельную линию. Это гарантирует, что при поломке одного прибора остальная кухня продолжит функционировать.
Комплектующие для сборки

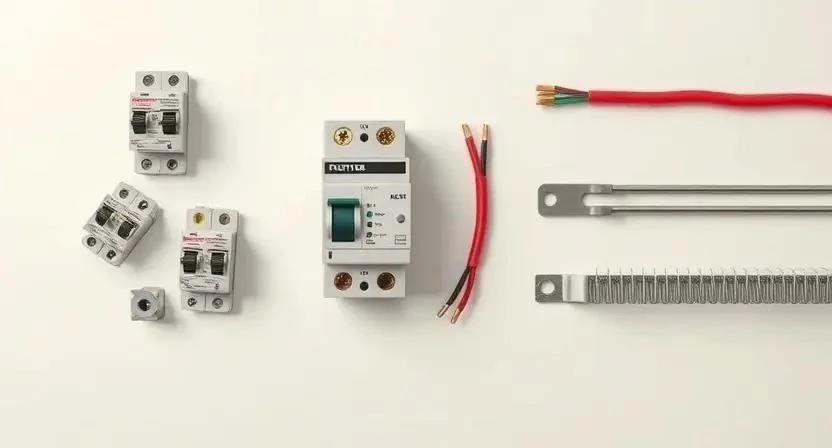

Для качественного монтажа я подбираю оборудование одного бренда, чтобы модули плотно прилегали друг к другу на DIN-рейке. Основой служит медный кабель ВВГнг-LS, который не поддерживает горение и не выделяет едкого дыма. Для надежного контакта обязательно использую наконечники НШВИ, которые обжимаю специальным инструментом.
- Автоматические выключатели (номиналы 10А, 16А, 25А);
- Устройства защитного отключения (УЗО) на 30мА;
- Реле напряжения для защиты от скачков в сети;
- Кабель ВВГнг-LS сечением 1.5 мм² (для света);
- Кабель ВВГнг-LS сечением 2.5 мм² (для розеток);
- Кабель ВВГнг-LS сечением 4 или 6 мм² (для плиты);
- Гребенчатая шина для соединения автоматов;
- Наконечники НШВИ под каждое сечение провода;
- Маркировочные бирки для каждой линии.
| Материал/Оборудование | Количество (пример) | Расход/Ед. | Средняя цена | |
|---|---|---|---|---|
| Автомат 16А | 4 шт. | 1 шт. | 450 руб. | 1800 руб. |
| УЗО 40А/30мА | 2 шт. | 1 шт. | 1200 руб. | 2400 руб. |
| Реле напряжения | 1 шт. | 1 шт. | 2500 руб. | 2500 руб. |
| Кабель ВВГнг-LS 3х2.5 | 30 м | 1 м | 90 руб. | 2700 руб. |
| Щит распределительный | 1 шт. | 1 шт. | 1500 руб. | 1500 руб. |
Инструментарий мастера

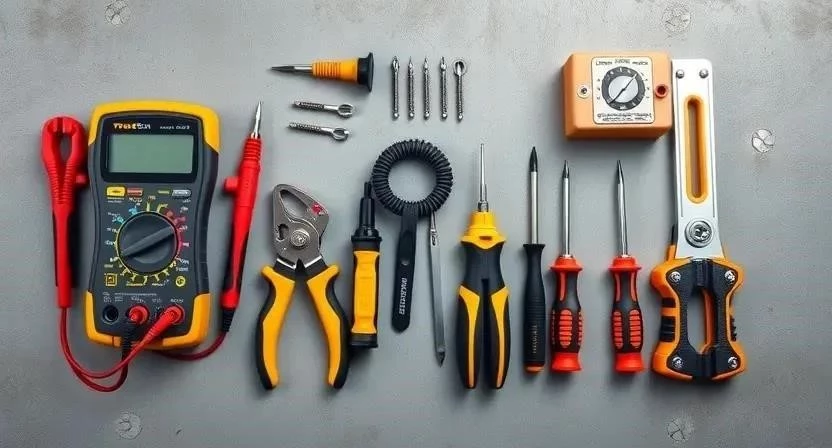

Без правильного инструмента работа превратится в мучение, а контакты будут разболтаны. Я использую только проверенный ручной инструмент, чтобы зачистка была аккуратной, а затяжка винтов — плотной.
- Индикаторная отвертка (проверка фазы);
- Стриппер (быстрая зачистка изоляции без повреждения жил);
- Кримпер (обжимник для наконечников НШВИ);
- Мультиметр (прозвонка цепей и замер напряжения);
- Набор диэлектрических отверток (PH, PZ, плоские);
- Строительный уровень (для ровной установки щита);
- Бокорезы или кусачки.
Разметка и подготовка места
Место под щиток я выбираю так, чтобы к нему был свободный доступ в любой момент. Обычно это коридор рядом с кухней или отдельная ниша. Важно, чтобы дверца открывалась полностью и не упиралась в мебель. Перед началом работ я застилаю пол пленкой, так как строительная пыль от бетона забивается во все щели и очень плохо вымывается.
Монтаж корпуса и штробление
Сначала я прикладываю щиток к стене и выставляю его строго по уровню. Если корпус будет кривым, дверца может закрываться с трудом или выглядеть неэстетично. Затем приступаю к штроблению. Я прорезаю каналы в стене под подвод всех кабелей, стараясь соблюдать перпендикулярность линий. После этого корпус фиксируется дюбелями, и я проверяю, чтобы он не люфтил при нажатии.
Пошаговый процесс сборки щитка
Работа с электрикой не терпит спешки. Я всегда отключаю вводной автомат перед любыми манипуляциями. Вот как я собираю щит по этапам:
- Составление списка техники (30 мин). Выписываю всё: от чайника до вытяжки, считаю суммарную мощность в кВт.
- Группировка потребителей (30 мин). Делю всё на группы: свет, общие розетки, силовые линии (духовка, ПММ).
- Подбор автоматов (20 мин). Подбираю номинал защиты исходя из сечения кабеля, чтобы автомат сработал раньше, чем расплавится провод.
- Установка УЗО (40 мин). Монтирую УЗО для защиты влажных зон (мойка, посудомойка), чтобы избежать удара током.

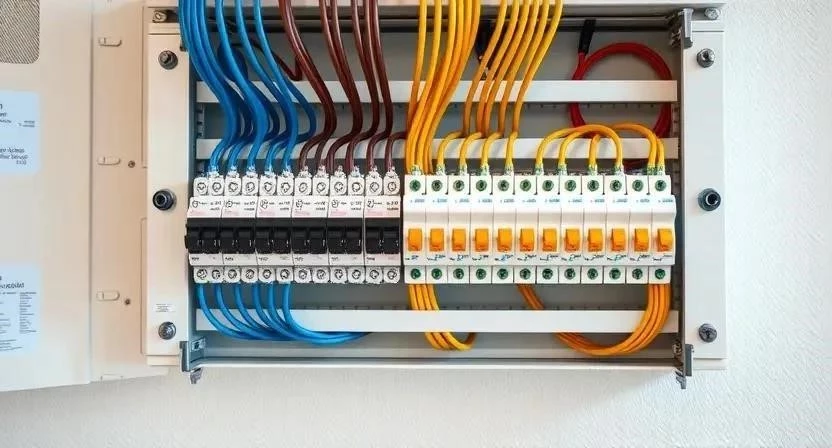

- Монтаж на DIN-рейку (60 мин). Расставляю модули: вводной автомат $
ightarrow$ реле напряжения $
ightarrow$ УЗО $
ightarrow$ групповые автоматы. - Подключение шин (40 мин). Устанавливаю нулевую (N) и заземляющую (PE) шины, соединяю их с вводом.
- Подвод фаз (90 мин). Зажимаю фазные провода в автоматы. Однажды я забыл затянуть винт на линии духовки, и через неделю контакт начал искрить — теперь проверяю каждый зажим дважды.
- Маркировка (30 мин). Наклеиваю бирки: «Свет», «Розетки стол», «Посудомойка». Без этого через год будете гадать, что выключать.
- Протяжка контактов (30 мин). Еще раз прохожусь отверткой по всем клеммам, чтобы исключить ослабление.
- Тестирование (60 мин). Включаю нагрузку, проверяю работу УЗО кнопкой «Тест» и замеряю напряжение мультиметром.
| Сечение кабеля (мм²) | Номинал автомата (А) | Макс. нагрузка (кВт) | Типичный потребитель |
|---|---|---|---|
| 1.5 | 10 | 2.2 | Освещение, вытяжка |
| 2.5 | 16 | 3.5 | Розетки, ПММ, чайник |
| 4.0 | 25 | 5.5 | Мощная духовка |
| 6.0 | 32 | 7.0 | Варочная панель |
Технические тонкости и нюансы
Внутри щитка всегда выделяется тепло, особенно при работе мощных приборов. Я оставляю небольшие зазоры между группами автоматов для вентиляции, чтобы они не перегревали друг друга. Также важно использовать оборудование одного производителя. Разные бренды могут иметь разную ширину клемм, и гребенчатая шина просто не сядет плотно. При расчете я всегда закладываю пусковые токи для холодильника или ПММ, чтобы автомат не выбивало в момент старта компрессора.
Типичные ошибки новичков
Многие пытаются сэкономить и совершают фатальные ошибки. Я видел десятки щитков, где люди ставили автомат на 25А на кабель 2.5 мм². Это опасно: провод сгорит, а автомат даже не «почувствует» перегрузку. Также часто забывают про заземление, надеясь на «старый добрый» ноль, что в современных реалиях недопустимо.
- Установка слишком мощного автомата на тонкий провод.
- Отсутствие заземления (PE-шины) в схеме.
- Перегрузка одной фазы (в трехфазных сетях).
- Использование скруток проводов внутри щитка вместо клемм.
- Отказ от установки УЗО в зонах с водой.
Мой личный опыт: в одном из первых объектов я использовал обычные скрутки, прикрытые изолентой. Через полгода из-за вибрации один контакт ослаб, и пошел сильный нагрев. С тех пор — только обжим и винтовые зажимы.
Экономика вопроса
Стоимость сборки зависит от бренда оборудования. Schneider Electric или ABB будут дороже, чем IEK, но и служат дольше. Я рекомендую искать золотую середину.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Комплектующие | 7 000 | 7 000 | 0 |
| Работа по монтажу | 0 | 5 000 | 5 000 |
| Расходники (дюбели, стяжки) | 500 | 500 | 0 |
| 7 500 | 12 500 | 5 000 |
Обслуживание электрощита
Щиток — это не «поставил и забыл». Раз в полгода я рекомендую проверять затяжку всех винтовых соединений, так как от перепадов температур металл «гуляет» и контакты могут ослабнуть. Обязательно нажимайте кнопку «Тест» на УЗО раз в месяц. Если устройство не сработало — его нужно срочно менять, так как защита больше не функционирует. Срок службы качественных модулей составляет около 10-15 лет.
Альтернативные решения
Если в щитке мало места, я предлагаю использовать дифференциальные автоматы. Это гибрид автомата и УЗО в одном корпусе. Они экономят место, но стоят значительно дороже. Еще один крутой вариант — умные реле. Я ставлю их на самые мощные линии, чтобы через приложение в телефоне видеть реальный расход электроэнергии и отключать приборы удаленно.
| Параметр | Связка Автомат + УЗО | Диф-автомат |
|---|---|---|
| Размер в щитке | Занимает 2-3 модуля | Занимает 1 модуль |
| Стоимость | Бюджетно | Дорого |
| Надежность | Высокая (замена одного элемента) | Высокая (замена всего модуля) |
| Сложность монтажа | Средняя | Простая |
Ответы на частые вопросы
Можно ли поставить один автомат на всю кухню?
Категорически нет. При включении чайника и духовки одновременно автомат просто выбьет. Разделяйте свет и розетки.
Какое сечение кабеля нужно для электроплиты?
Обычно используют ВВГнг-LS 3х4 или 3х6 мм² в зависимости от мощности плиты. Для 7 кВт оптимально сечение 6 мм².
Зачем нужно УЗО на кухне?
Оно спасает жизнь. Если внутри посудомойки произойдет утечка тока на корпус, УЗО отключит питание за доли секунды, не дав вам получить удар током.
Что делать, если постоянно выбивает автомат?
Значит, вы превысили допустимую мощность линии. Либо замените автомат на более мощный (если позволяет сечение кабеля!), либо перераспределите приборы по разным розеткам.
Можно ли использовать алюминиевый провод?
Забудьте об этом. Алюминий хрупкий, окисляется и плохо держит контакт в современных автоматах. Только медь.
Какой номинал автомата выбрать для посудомойки?
Стандартно ставится автомат на 16А и кабель 2.5 мм². Этого достаточно для большинства бытовых моделей.
Нужно ли ставить реле напряжения?
Да, очень рекомендую. Я однажды спас дорогую технику клиента именно благодаря реле, когда в сети произошел скачок до 280В — прибор просто отсек питание.
Меры безопасности: При любых работах используйте диэлектрические перчатки. Всегда проверяйте отсутствие напряжения индикатором перед тем, как коснуться провода. Работайте в хорошо проветриваемом помещении и никогда не оставляйте оголенные провода под напряжением без изоляции.
