Монтаж электрощита в стандартной двухкомнатной квартире занимает от 8 до 16 рабочих часов. Стоимость профессиональной сборки сейчас варьируется от 5 до 15 тысяч рублей без учета комплектующих. Грамотная схема сборки распределительного щита для квартиры исключает риск короткого замыкания и перегрузки сети. Это основа безопасности всего жилья. Правильный подход к планированию позволяет избежать переделок, которые обходятся в два раза дороже первоначального монтажа.
Базовые требования и подготовка
Я всегда начинаю с изучения ПУЭ (правил устройства электроустановок), потому что отклонение от них может привести к пожару. Сборка щитка — задача средней сложности, требующая базовых знаний электротехники: понимания, что такое фаза, ноль и заземление. Если вы никогда не работали с током, лучше пригласить специалиста. Основная цель здесь — разделить нагрузку по группам, чтобы при поломке одного чайника не гас свет во всей квартире.

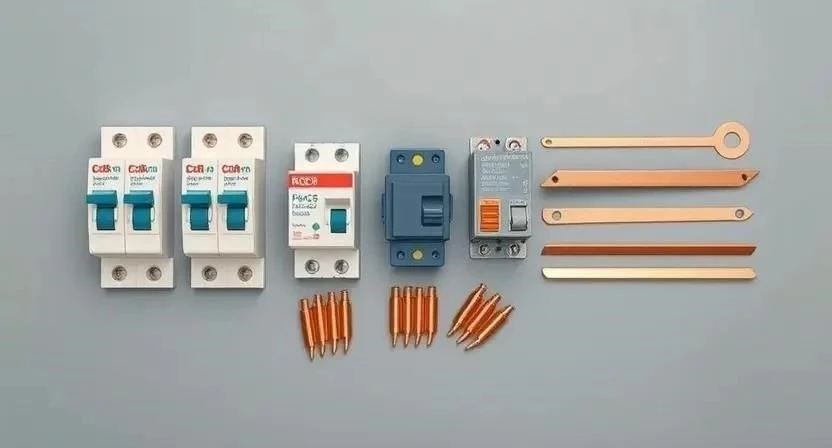

Комплектующие для сборки
Для качественного монтажа я рекомендую использовать проверенные бренды, чтобы автоматы не «залипли» в самый ответственный момент. Все детали должны быть совместимы по типу крепления к DIN-рейке.
- Корпус распределительного щита (встраиваемый или накладной)
- Вводной автоматический выключатель
- УЗО (устройства защитного отключения)
- Групповые автоматы (дифференциальные выключатели)
- Реле напряжения (защита от скачков)
- Шина N (нулевая) и шина PE (заземления)
- Кабель ВВГнг для разводки внутри щита
- Наконечники НШВИ для многожильного провода
- Маркировочные бирки для каждой линии
- DIN-рейки (если не встроены в корпус)
Примерный расчет материалов для квартиры с 5-6 группами:
| Название | Номинал | Количество | Примерная цена |
|---|---|---|---|
| Щит на 24 модуля | — | 1 шт | 2 500 руб |
| Вводной автомат | 25А — 40А | 1 шт | 600 руб |
| УЗО | 40А / 30мА | 2 шт | 1 800 руб |
| Автомат (розетки) | 16А | 4 шт | 1 200 руб |
| Автомат (свет) | 10А | 2 шт | 600 руб |
| Реле напряжения | 40А | 1 шт | 2 200 руб |

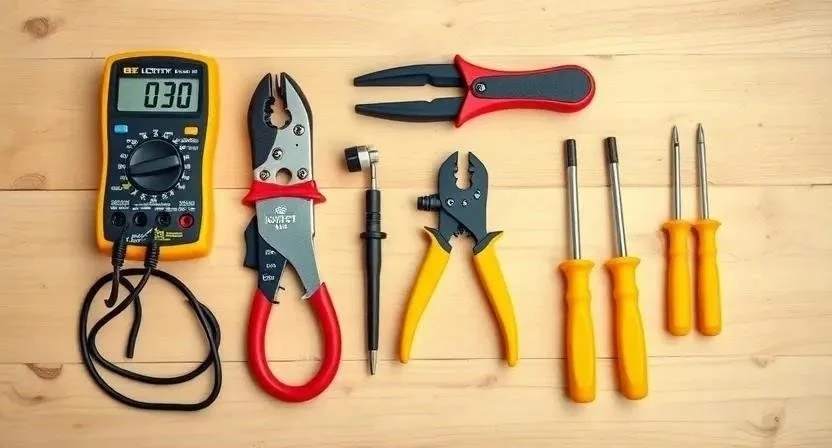

Инструментарий электрика
Работать «подручными средствами» в электрике опасно. Я считаю, что качественный инструмент экономит время и гарантирует надежный контакт, который не будет греться.
- Набор диэлектрических отверток (крестовая и плоская) — для затяжки клемм
- Стриппер — для быстрой и чистой зачистки изоляции
- Кримпер (обжимной инструмент) — для установки наконечников НШВИ
- Мультиметр — для проверки напряжения и прозвонки цепей
- Пассатижи с изолированными ручками — для подгиба проводов
- Строительный уровень — чтобы щит не висел криво
- Маркер или принтер для этикеток — для маркировки линий
- Фонарик налобный — чтобы видеть всё в темном углу коридора
Организация рабочего пространства
Обычно щит ставят в прихожей или в сантехническом шкафу. Главное — обеспечить свободный доступ к нему. Не зашивайте щиток наглухо в гипсокартон без смотрового люка. Перед началом работ я застилаю пол пленкой, так как при сверлении стен летит много бетонной пыли, которая забивается во все щели.
Монтаж корпуса и ввод кабелей
Сначала прикладываю корпус к стене и проверяю вертикаль уровнем. Однажды я смонтировал щиток «на глаз», и в итоге дверца закрывалась с трудом, а внутри всё выглядело криво. Теперь только по уровню. После фиксации корпуса на дюбели начинаю заводить кабельные линии. Каждый кабель фиксирую пластиковой стяжкой, чтобы они не тянули модули вниз и не перепутались. Оставляю запас провода около 15-20 см для удобного подключения.

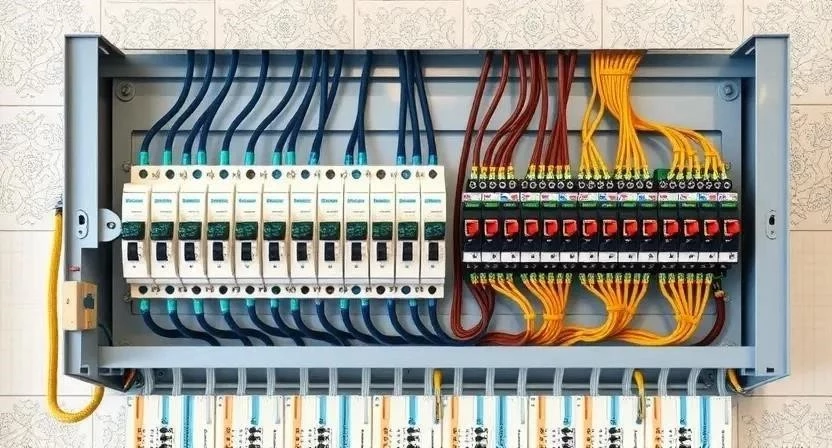

Процесс сборки по этапам
Работа должна идти строго по схеме. Помните о безопасности: все работы проводятся при полностью отключенном вводном питании! Используйте респиратор при сверлении и перчатки для защиты рук.
- Установка DIN-реек и шин (30 мин). Монтирую нулевую и заземляющую шины по краям щита.
- Расстановка модулей (40 мин). Располагаю автоматы и УЗО согласно схеме, оставляя зазоры между группами.
- Монтаж вводного автомата (20 мин). Подключаю фазный и нулевой провода от счетчика к вводному выключателю.
- Подключение УЗО и реле напряжения (30 мин). Соединяю вводной автомат с реле напряжения, а затем с УЗО.
- Распределение фаз по группам (60 мин). Использую гребенку или перемычки из провода ВВГнг для питания групповых автоматов.
- Подключение потребителей (120 мин). Зачищаю концы проводов, обжимаю их наконечниками НШВИ и зажимаю в автоматах.
- Подключение нулей и заземления (60 мин). Соединяю нулевые провода с шиной N, а желто-зеленые — с шиной PE.
- Маркировка линий (30 мин). Подписываю каждый автомат: «Кухня», «Свет зал», «Стиралка».
- Финальная затяжка (30 мин). Прохожусь по всем винтам еще раз. Я заметил, что от вибрации при монтаже некоторые контакты могут ослабнуть.
- Проверка цепей (60 мин). С помощью мультиметра проверяю отсутствие короткого замыкания перед подачей тока.
Я однажды забыл затянуть один винт на нулевой шине. В итоге при включении мощного чайника раздался треск, и пошел запах горелой изоляции. С тех пор перепроверка контактов — мой главный ритуал.
| Этап работы | Время | Особенности |
|---|---|---|
| Монтаж корпуса | 1 час | Использование уровня и дюбелей |
| Сборка модулей | 2 часа | Соблюдение схемы расположения |
| Коммутация линий | 4 часа | Обжим наконечниками НШВИ |
| Маркировка | 1 час | Четкие подписи каждой группы |
| Тестирование | 1 час | Прозвонка и проверка под нагрузкой |
Технические тонкости монтажа
Внутри щита важно соблюдать температурный режим. Если поставить модули слишком плотно, они будут греться, что приведет к преждевременному износу пластика. Оставляйте небольшие зазоры для охлаждения. Также критически важно подбирать сечение провода под номинал автомата. Если поставить автомат на 25А на провод 1.5 мм², кабель сгорит раньше, чем сработает защита.
| Сечение кабеля | Номинал автомата | Область применения |
|---|---|---|
| 1.5 мм² | 10А | Освещение |
| 2.5 мм² | 16А | Обычные розетки |
| 4.0 мм² | 25А | Мощные приборы (духовка) |
| 6.0 мм² | 32А | Варочная панель |
| 10.0 мм² | 50А | Вводной кабель |
Типичные промахи новичков
Многие пытаются сэкономить и покупают самое дешевое оборудование. Я рекомендую избегать безымянных брендов, так как их реальный номинал часто не совпадает с заявленным.
- Плохо затянутые контакты — главная причина пожаров в электрощитах.
- Отсутствие маркировки — через месяц вы забудете, какой автомат за что отвечает.
- Перегрузка одной фазы — приводит к перекосу напряжения в сети.
- Использование слишком мощных автоматов для тонких проводов.
- Игнорирование заземления или объединение нуля и земли в одной точке.
Финансовая сторона вопроса
Самостоятельная сборка позволяет существенно сэкономить на оплате услуг мастера, но требует покупки качественного инструмента. В таблице ниже приведено сравнение затрат.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы и модули | 12 000 руб | 12 000 руб | 0 руб |
| Работа по сборке | 0 руб | 7 000 руб | 7 000 руб |
| Пусконаладка | 0 руб | 2 000 руб | 2 000 руб |
| Доставка | 500 руб | 1 000 руб | 500 руб |
| 12 500 руб | 22 000 руб | 9 500 руб |
Эксплуатация и обслуживание
Сборка щита — это не конец работы. Раз в полгода я советую проверять затяжку винтовых соединений, так как металл «плывет» от нагрева и охлаждения. Обязательно нажимайте кнопку «Тест» на УЗО раз в месяц — это проверяет работоспособность механизма сброса. Срок службы качественных модулей составляет около 10-15 лет, после чего их желательно заменить.
Другие способы реализации
Вместо связки «автомат + УЗО» можно использовать дифавтоматы. Они занимают меньше места в щите, но стоят дороже и при вылете сложнее определить причину: перегрузка это или утечка тока. Также очень удобно использовать шины-гребенки. Они заменяют кучу перемычек из провода, делают щит аккуратным и снижают риск ошибки при подключении фаз.
Ответы на частые вопросы
Можно ли ставить одно УЗО на всю квартиру?
Не рекомендую. Если произойдет утечка в одной розетке в ванной, у вас погаснет свет и во всей квартире. Лучше делить на группы: «мокрые зоны» и «сухие зоны».
Какой автомат выбрать для розеток?
Стандарт — 16А при сечении кабеля 2.5 мм². Этого достаточно для большинства бытовых приборов.
Что делать, если щит греется?
Срочно обесточьте сеть и проверьте затяжку всех контактов. Греется либо плохой зажим, либо автомат работает на пределе своей мощности.
Зачем нужно реле напряжения?
Оно спасает технику от «отгорания нуля», когда в розетке вместо 220В может появиться 380В. Реле просто отключит питание до нормализации напряжения.
Можно ли использовать скрутки в щите?
Категорически нет! Только винтовые зажимы, клеммники или обжимные наконечники. Скрутка в щите — это прямой путь к короткому замыканию.
Нужно ли заземлять корпус щита?
Если корпус металлический — обязательно. Это вопрос безопасности при пробое изоляции на корпус.

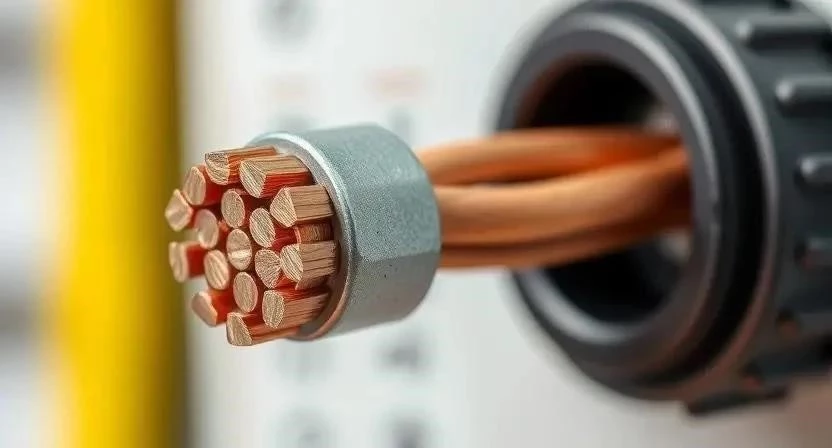

Чем заменить наконечники НШВИ?
Ничем. Для многожильного провода они обязательны, иначе винт автомата просто перережет тонкие жилы, и контакт будет нестабильным.
