Сборка щита АВР своими руками

Бесперебойное электроснабжение частного дома требует установки системы автоматического переключения. Сборка щита АВР своими руками позволяет сэкономить до 30% бюджета, но требует базовых знаний электрики. Обычно такая работа занимает от 10 до 20 часов чистого времени. Правильный монтаж гарантирует, что при отключении основной сети резервный источник питания включится мгновенно.

Основы и требования перед началом работ

Электромонтаж системы автоматического ввода резерва относится к работам средней и высокой сложности. Я рекомендую приступать к сборке только при наличии навыков работы с электрическими схемами. Ошибка в подключении может привести к короткому замыканию или подаче напряжения в обе сети одновременно, что чревато выходом из строя генератора или оборудованием энергосети.

Безопасность здесь стоит на первом месте. Обязательно используйте диэлектрические перчатки и проверяйте отсутствие напряжения мультиметром перед каждым касанием клемм. Время выполнения проекта зависит от вашего опыта, но закладывайте минимум два полноценных рабочих дня.

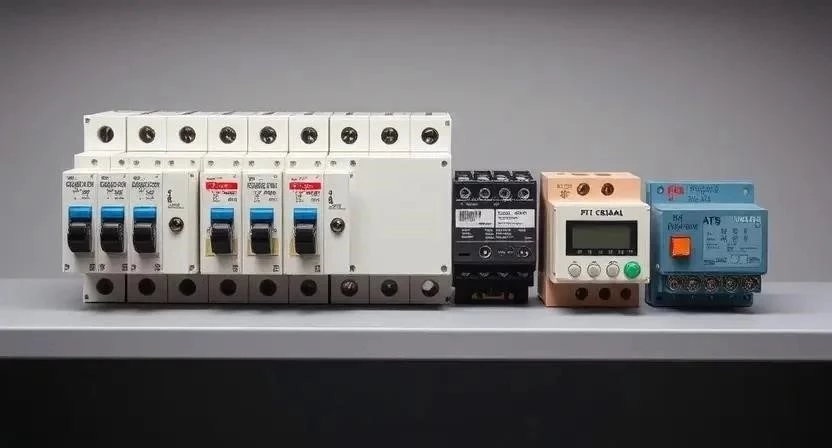

Подбор комплектующих для системы

Для надежной работы АВР важно выбирать оборудование одного бренда или совместимые серии. Это гарантирует правильную посадку компонентов на DIN-рейку и корректную работу блокировок. Я заметил, что экономия на контакторах часто приводит к их быстрому износу или сильному гудению при работе.

• Корпус щита с достаточным запасом места для разводки.
• Магнитные пускатели или контакторы (2 шт).
• Автоматические выключатели для защиты линий.
• Реле контроля напряжения и фаз.
• Провода ПВ-3 (ПуГВ) разного сечения.
• Наконечники НШВИ для качественного обжима.
• Маркировочные бирки для кабелей.
• Шины нулевые и заземляющие.

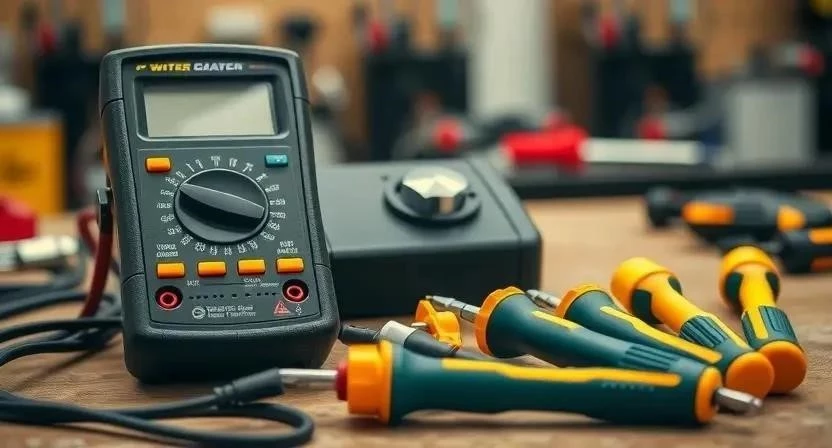

Инструментарий мастера

Качественный инструмент ускоряет процесс и исключает ошибки при затяжке клемм. Плохо обжатый провод в силовом щите — это прямой путь к перегреву и пожару. Я всегда использую профессиональный стриппер, чтобы не повредить жилы кабеля при зачистке изоляции.

• Отвертки с разными типами шлицов (PH, PZ, SL).
• Пассатижи с изолированными ручками.
• Бокорезы для аккуратного обрезания жил.
• Маркер перманентный для разметки.
• Фонарь налобный для работы в темных нишах.
• Дырокол или сверла по металлу для корпуса.
• Тестер напряжения (индикаторная отвертка).

Организация места установки

Место для щита выбирается с учетом легкого доступа для обслуживания. Не стоит прятать АВР в узкие ниши или за мебель. Оптимально разместить его в сухом помещении, вдали от труб водоснабжения и отопления. Вокруг корпуса должен оставаться зазор для вентиляции, так как контакторы при длительной работе могут нагреваться.

Рабочее пространство организуйте так, чтобы под рукой были все инструменты. Я рекомендую использовать небольшой стол или верстак для предварительной сборки компонентов, если щит позволяет вынуть внутреннюю панель.

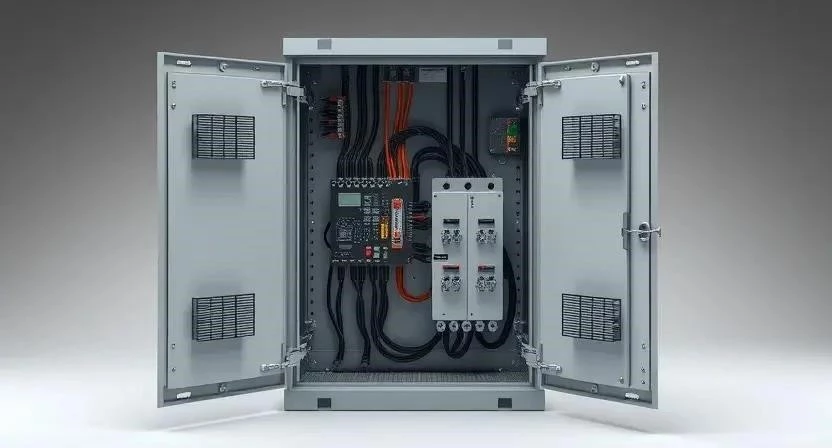

Подготовка корпуса и разметка

Сначала размечается расположение DIN-реек и клеммников. Важно оставить свободное пространство между силовыми кабелями и цепями управления, чтобы избежать наводок. Отверстия для ввода кабелей сверлятся в нижней части корпуса, чтобы исключить попадание пыли и конденсата внутрь.

Проверка заземления корпуса — критический этап. Я прикрепляю заземляющую шину к металлическому основанию через специальный болт с шайбой «гровером» для исключения ослабления контакта от вибраций. После этого устанавливаются DIN-рейки, которые фиксируются саморезами с пресс-шайбой.

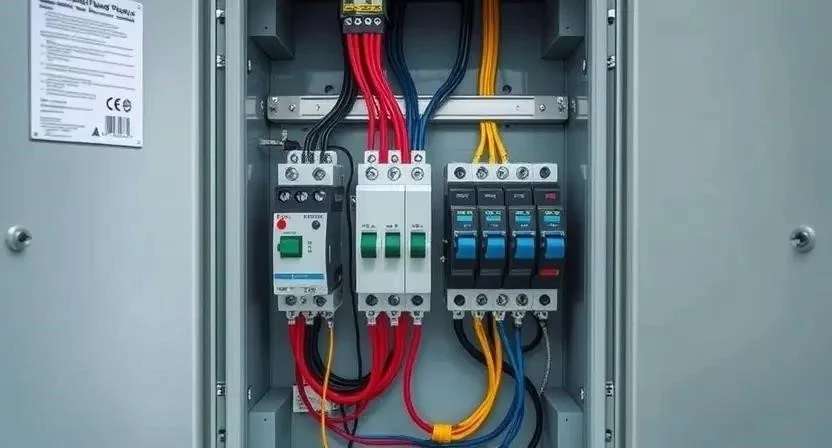

Технология сборки по шагам

Процесс монтажа требует строгой последовательности. Однажды я забыл промаркировать провода в большом щите и потратил три часа только на то, чтобы понять, где фаза управления. Теперь всегда использую бирки на каждом отрезке провода.

1. Выбор и монтаж корпуса (1 час). Фиксация щита на стене по уровню, сверление отверстий под вводные кабели.
2. Установка вводных автоматов (1 час). Монтаж выключателей для сети и генератора на DIN-рейку.
3. Монтаж контакторов (2 часа). Установка пускателей, которые будут переключать нагрузку.
4. Установка реле контроля (1 час). Монтаж реле напряжения, которое отслеживает пропадание фазы.
5. Сборка силовой части (3 часа). Соединение вводных автоматов с контакторами и далее на общую шину нагрузки.
6. Монтаж цепей управления (3 часа). Подключение катушек контакторов через реле и систему взаимной блокировки.
7. Подключение индикации (1 час). Установка светодиодных ламп «Сеть», «Резерв», «Ошибка».
8. Маркировка проводов (1 час). Обозначение каждого провода согласно схеме подключения.
9. Проверка затяжки (1 час). Повторный обход всех клемм с сильным затягиванием винтов.
10. Тестирование без нагрузки (2 часа). Проверка срабатывания реле и переключения контакторов без подачи питания на дом.
11. Подключение к источникам (2 часа). Соединение щита с основной линией и генератором.
12. Финальный тест под нагрузкой (1 час). Имитация отключения сети и замер времени переключения.

Технические нюансы и тонкости

При подборе сечения кабеля ориентируйтесь на максимальный ток нагрузки с запасом 20%. Для управления используйте провод сечением 0.75–1.5 мм², так как токи в этих цепях минимальны. Важно учитывать пусковые токи оборудования (например, насосов), чтобы контакторы не «приварились» при включении.

Температурный режим компонентов должен соответствовать условиям помещения. Если щит стоит в неотапливаемом гараже, выбирайте оборудование с расширенным диапазоном рабочих температур. Я проверил на практике: дешевые реле в мороз могут срабатывать с задержкой или выдавать ложные ошибки.

Типичные ошибки при монтаже

Самая опасная ошибка — отсутствие взаимной электрической блокировки. Без нее при сбое в схеме ток из генератора может пойти в городскую сеть, что приведет к аварии или удару током линейного персонала. Также новички часто пренебрегают обжимом наконечников, зажимая многожильный провод «голым» в клемму, что вызывает искрение.

Я однажды поставил дешевые китайские контакторы, которые начали гудеть через месяц. Сразу заменил их на проверенный бренд, и тишина вернулась. Плохой контакт в клеммах приводит к локальному перегреву, который плавит изоляцию провода за считанные недели.

Расчет затрат на сборку

Стоимость системы зависит от мощности нагрузки и бренда компонентов. Самостоятельная сборка позволяет избежать переплаты за работу электрика, которая обычно составляет от 30% до 50% от стоимости материалов.

На итоговую сумму влияют следующие факторы:

1. Выбор бренда (Европа против Китая).
2. Мощность вводимого оборудования (ампераж контакторов).
3. Сложность системы индикации и управления.
4. Материал корпуса (пластик или сталь).
5. Необходимость дополнительных модулей защиты.

Эксплуатация и обслуживание

После завершения монтажа АВР требует регулярного контроля. Раз в полгода я рекомендую проверять затяжку всех винтовых соединений, так как от вибраций и перепадов температур контакты могут ослабнуть. Проверка работоспособности проводится путем имитации отключения сети (выключением вводного автомата).

Срок службы качественных контакторов составляет 10–15 лет при умеренном использовании. Реле контроля напряжения обычно служат около 7–10 лет. Ведите журнал проверок, чтобы знать, когда в последний раз тестировался переход на резерв.

Альтернативные решения

Для тех, кто не хочет собирать схему с нуля, существуют готовые модульные АВР. Они представляют собой единый блок, который ставится на DIN-рейку и требует только подключения вводов. Пробовал ставить готовый модульный АВР — ставится за 15 минут, но гибкости в настройке задержки почти нет, поэтому я предпочитаю классическую схему на контакторах.

Электронные контроллеры позволяют более тонко настроить время переключения и интеграцию с автозапуском генератора. Механические системы надежнее в простых задачах, а электронные незаменимы в сложных инженерных сетях с множеством потребителей.

Ответы на частые вопросы

Можно ли использовать обычные реле вместо контакторов?
Нет, обычные реле не рассчитаны на большие токи нагрузки и сгорят почти мгновенно. Контакторы созданы специально для коммутации силовых цепей.

Как работает взаимная блокировка?
Это схема, при которой катушка одного контактора запитана через нормально-закрытый контакт другого. Пока один включен, второй физически не может сработать.

Какое сечение провода выбрать для управления?
Достаточно провода ПВ-3 сечением 0.75 или 1.5 мм², так как токи управления очень малы.

Что делать, если генератор не запускается автоматически?
Проверьте напряжение на выходе реле управления и исправность стартерного аккумулятора генератора.

Нужен ли отдельный автомат для цепи управления?
Да, я рекомендую ставить отдельный автомат на 6А или 10А, чтобы при коротком замыкании в цепи управления не отключалась вся силовая часть.

Как часто нужно проверять работу АВР?
Оптимально проводить тест раз в квартал, чтобы убедиться в исправности контакторов и реле.

Подходит ли данная схема для трехфазной сети?
Да, но потребуются трехполюсные контакторы и реле контроля всех трех фаз.
