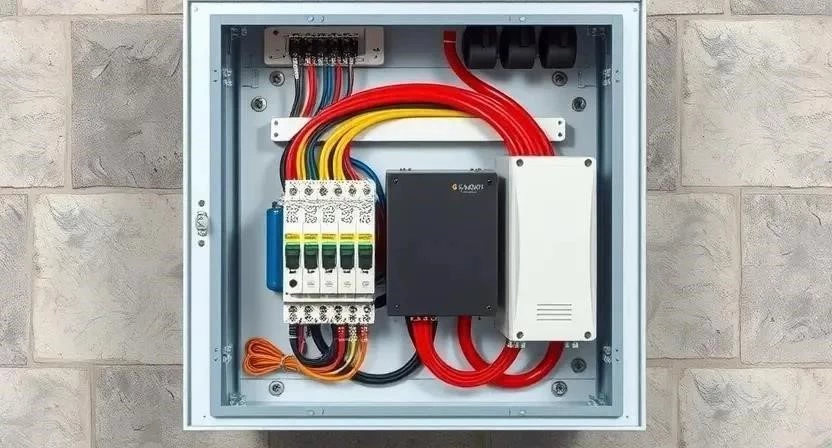

Сборка слаботочного щита требует точности и строгого соблюдения норм электробезопасности. Обычно такая работа занимает от одного до двух дней в зависимости от количества камер и датчиков. Стоимость базового комплекта оборудования начинается от 12 000 рублей. Правильная схема щита для видеонаблюдения и сигнализации гарантирует стабильную работу системы без сбоев и помех. Это надежный фундамент безопасности любого объекта.
Особенности подготовки к работе
Сложность задачи оцениваю как среднюю. Потребуются базовые навыки электрики: умение работать с инструментом, понимание принципов работы автоматических выключателей и правил обжимки кабеля. Общее время выполнения работ составит около 14-16 часов. Я всегда рекомендую выбирать место установки щита в сухом, проветриваемом помещении, подальше от труб водоснабжения и отопительных приборов, чтобы избежать конденсата и перегрева.
Перечень необходимых материалов
Для качественной сборки важно закупить все детали заранее. Я считаю, что экономия на клеммах или маркировке всегда приводит к проблемам при обслуживании системы через год.
- Корпус электрощита (пластиковый или металлический)
- DIN-рейка монтажная
- Автоматические выключатели (разного номинала)
- Устройство защитного отключения (УЗО)
- Блок питания (БП) на 12В/24В
- Источник бесперебойного питания (ИБП) с аккумулятором
- Кабель питания (ВВГнг-LS) и слаботочный кабель (UTP)
- Клеммники на DIN-рейку
- Наконечники НШВИ для многожильного провода
- Кабель-каналы внутренние (перфорированные)
- Маркировочные бирки и кабельные стяжки
- Шина заземления
Ниже привожу примерный расчет материалов для стандартного объекта.
| Материал | Количество | Расход/Ед. | Средняя цена | |
|---|---|---|---|---|
| Корпус щита 36 модулей | 1 шт. | 1 шт. | 2 500 | 2 500 |
| Автомат 6А (B-характеристика) | 3 шт. | 1 шт. | 350 | 1 050 |
| Блок питания 12В 10А | 1 шт. | 1 шт. | 3 200 | 3 200 |
| ИБП для систем охраны | 1 шт. | 1 шт. | 4 500 | 4 500 |
| Аккумулятор GEL 12В 7Ач | 1 шт. | 1 шт. | 1 800 | 1 800 |
| Набор клеммников (10 шт) | 2 упак. | 1 упак. | 600 | 1 200 |
Инструментарий для монтажа
Качественный инструмент ускоряет процесс и исключает ошибки при обжимке. Если не хотите тратить много денег, часть позиций можно взять в аренду в строительном магазине.
- Стриппер для зачистки изоляции
- Кримпер (обжимной инструмент для наконечников)
- Набор отверток (крестовые PH, PZ и плоские)
- Мультиметр для проверки напряжения и прозвонки
- Строительный уровень
- Пассатижи и бокорезы
- Маркер перманентный
- Дрель или шуруповерт
- Нож электрика
Организация рабочего пространства
Перед началом монтажа очищаю место установки от строительного мусора и пыли. На стене делаю точную разметку под крепления корпуса. Чтобы не испачкать пол и мебель, застилаю их защитной пленкой. Организую подвод всех кабелей так, чтобы они заходили в щит через предусмотренные отверстия, не создавая лишних петель.
Монтаж и подготовка корпуса
Закрепляю корпус щита на стене, используя дюбель-гвозди. Обязательно проверяю вертикаль уровнем — кривой щит выглядит непрофессионально и может мешать закрытию дверцы. Однажды я смонтировал щит без уровня, и в итоге дверца цеплялась за соседний кабель-канал, пришлось переделывать всё заново. После этого корпус заземляю, присоединяя медный провод к заземляющей шине. Просверливаю вводы для кабелей, используя коронку или сверло по металлу, и устанавливаю пластиковые уплотнители (сальники) для защиты проводов от перетирания.
Пошаговая инструкция по сборке
Процесс сборки разделяю на четкие этапы. Соблюдение последовательности позволяет избежать путаницы в проводах.
- Разметка внутреннего пространства (30 мин). Распределяю модули на DIN-рейке, оставляя зазоры для охлаждения.
- Установка DIN-рейки и нулевых шин (40 мин). Монтирую рейки в пазы корпуса, фиксирую шину заземления и нулевую шину.
- Монтаж автоматических выключателей и УЗО (1 час). Защелкиваю автоматы на рейке, соединяю их перемычками.
- Установка и подключение блока питания (30 мин). Монтирую БП, подключаю входное питание 220В.
- Подключение ИБП для резервного питания (1 час). Соединяю ИБП с аккумулятором и основным БП.
- Организация кабельных трасс (2 часа). Укладываю провода в перфорированные кабель-каналы.
- Подключение линий видеонаблюдения (2 часа). Завожу UTP-кабели, обжимаю их и подключаю к PoE-инжектору или БП.
- Подключение линий сигнализации (2 часа). Подключаю датчики движения и сирену к контроллеру.
- Маркировка всех проводов (1 час). Наклеиваю бирки на каждый кабель согласно схеме.
- Проверка соединений на затяжку (30 мин). Прохожусь отверткой по всем винтам, чтобы исключить искрение.
- Тестовое включение под напряжение (20 мин). Подаю питание на главный автомат, проверяю вольтаж мультиметром.
- Настройка и проверка систем (1 час). Тестирую вывод изображения с камер и срабатывание датчиков охраны.
- Финальная подгонка (30 мин). Аккуратно укладываю остатки проводов и закрываю дверцу щита.
| Этап работ | Время (час) | Особенности |
|---|---|---|
| Разметка и монтаж корпуса | 2.0 | Строго по уровню |
| Сборка силовой части | 2.5 | Проверка затяжки винтов |
| Прокладка слаботочки | 4.0 | Разделение линий |
| Маркировка и тесты | 2.0 | Прозвонка каждой линии |
| 10.5 | Чистое рабочее время |
Технические нюансы и секреты мастера
Внутри щита часто поднимается температура, особенно если стоят мощные блоки питания. Я рекомендую оставлять между модулями зазор в один палец или установить небольшой вентилятор на вытяжку, если корпус закрытый. Крайне важно разделять силовые линии (220В) и слаботочные (12В/датчики). Я часто вижу, как новички кладут силовой кабель вплотную к видеокабелю, что вызывает «снег» и помехи на мониторе. Используйте разные стороны щита или разные кабель-каналы.
Типичные ошибки при монтаже
Многие пытаются сэкономить время, что приводит к серьезным проблемам при эксплуатации.
- Отсутствие маркировки. Через месяц вы забудете, какой провод идет к камере на заднем дворе.
- Слишком тонкий провод. Использование сечения 0.5 мм² на длинных линиях вызывает просадку напряжения.
- Игнорирование заземления. Без него статика может вывести из строя чувствительные датчики сигнализации.
- Перегрузка БП. Подключение всех камер к одному блоку без запаса мощности (минимум 20%) ведет к его перегреву.
- Плохой контакт. Недотянутый винт в клеммнике вызывает нагрев и может привести к пожару.
Расчет итоговой стоимости
Стоимость сборки зависит от выбранного бренда комплектующих. Для бюджетного варианта подойдут китайские БП и российские автоматы, для премиума — Schneider Electric или ABB.
| Характеристика | Значение (Бюджет) | Значение (Премиум) | Что означает |
|---|---|---|---|
| Автоматы | IEK / EKF | ABB / Schneider | Надежность срабатывания |
| Блок питания | Китай (No-name) | Mean Well | Стабильность тока |
| Корпус | Пластик | Металл с порошковой покраской | Защита от внешних воздействий |
| Срок службы | 3-5 лет | 10-15 лет | Период до замены компонентов |
| Гарантия | 1 год | 3-5 лет | Поддержка производителя |
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Работа по монтажу | 0 | 8 000 | 8 000 |
| Настройка системы | 0 | 3 000 | 3 000 |
| 15 000 | 26 000 | 11 000 |
Обслуживание системы после запуска
Щит не должен оставаться без внимания. Раз в полгода я рекомендую проводить ревизию: подтягивать винтовые соединения, так как от вибраций и перепадов температур они могут ослабнуть. Обязательно очищайте внутренности от пыли с помощью сжатого воздуха. Аккумуляторы в ИБП имеют ограниченный ресурс — проверяйте их емкость раз в год, иначе в момент отключения света система охраны просто выключится.
Альтернативные подходы к сборке
Если объект небольшой, можно использовать готовые модульные шкафы, где БП и ИБП уже смонтированы на заводе. Это сокращает время сборки в два раза. На одном из объектов я решил использовать готовый модульный шкаф для маленького офиса — сэкономил целый рабочий день. Также сейчас популярны облачные решения с PoE-коммутаторами, которые позволяют минимизировать количество блоков питания в щите, подавая ток и данные по одному кабелю.
Ответы на частые вопросы
Можно ли объединить щит видеонаблюдения с общим электрощитом?
Не рекомендую. Силовые нагрузки (холодильники, кондиционеры) создают электромагнитные помехи, которые испортят качество картинки с камер.
Какой блок питания выбрать для 4-х камер?
Считайте общую мощность камер (обычно 10-15 Вт на одну) и берите БП с запасом 30%. Для 4 камер оптимально 12В 5А.
Нужен ли отдельный автомат на сигнализацию?
Да, обязательно. Это позволит отключить видеонаблюдение для ремонта, не отключая при этом систему охраны.
Как избежать наводок в кабелях?
Используйте экранированный кабель (FTP) и обязательно заземляйте экран только с одной стороны.
Что делать, если ИБП быстро разряжается?
Скорее всего, аккумулятор потерял емкость или в системе есть короткое замыкание. Проверьте ток потребления мультиметром.
Какое сечение провода использовать для питания?
Для линий до 10 метров достаточно 0.75 мм², для более длинных — 1.5 мм², чтобы избежать падения напряжения.
Обязательно ли заземлять слаботочный щит?
Да, это защищает оборудование от статического электричества и обеспечивает безопасность при пробое изоляции.
Меры безопасности: При работе с напряжением 220В всегда отключайте вводной автомат. Используйте диэлектрические перчатки и инструмент с изолированными ручками. Никогда не работайте в щите с мокрыми руками. При использовании химических очистителей обеспечьте проветривание помещения.
