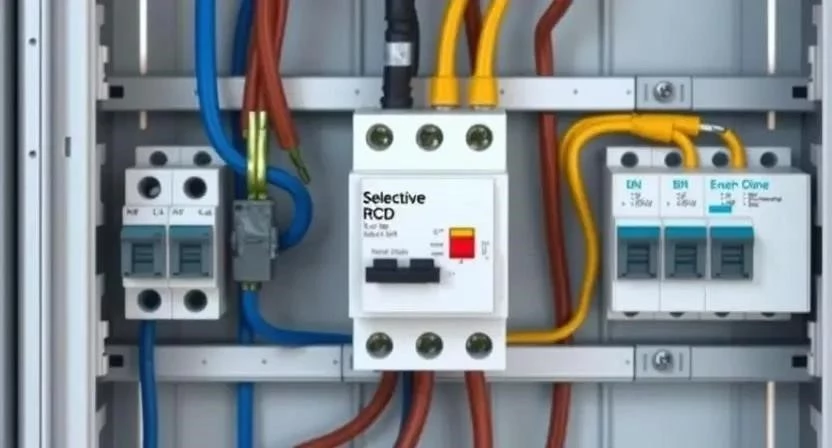

Организация электрозащиты в частном доме начинается с правильного подбора оборудования для вводного щита. Ошибка в выборе приводит к тому, что при локальной утечке тока на одной розетке обесточивается весь дом. Чтобы этого избежать, нужно селективное УЗО для вводного щита: как правильно выбрать и купить такое устройство, разберем детально. Монтаж занимает около 3-5 часов, а стоимость самого модуля варьируется от 2 500 до 8 000 рублей в зависимости от бренда.
Что нужно знать перед началом
Селективность — это способность системы защиты отключать только поврежденный участок сети, не затрагивая остальные. Обычное УЗО срабатывает мгновенно. Селективное же имеет встроенную задержку. Я заметил, что новички часто путают эти понятия, ставя обычный модуль на ввод, и потом удивляются, почему выбивает всё питание из-за одного старого чайника.
Для работы потребуются базовые навыки электромонтажа и понимание схемы «фаза-ноль». Если вы никогда не работали с током, лучше пригласить специалиста. Время выполнения работ по замене или установке одного модуля в готовый щит составляет примерно 2 часа, включая тестирование.
Необходимые материалы
Для качественного монтажа я рекомендую использовать только сертифицированные компоненты. Не экономьте на сечении провода, иначе контакты будут греться, что приведет к ложным срабатываниям или оплавлению изоляции.
- Селективное УЗО (номинал подбирается под вводной автомат)
- Провод ПВ-3 (ПуГВ) соответствующего сечения (6, 10 или 16 мм²)
- Наконечники НШВИ под сечение провода
- Маркировочные бирки для каждой линии
- DIN-рейка (если нужно расширить щит)
- Изолента или термоусадочные трубки
- Стяжки нейлоновые для укладки кабеля
- Очиститель контактов в спрее
Расход материалов рассчитывается на один вводной щит:
| Материал | Количество | Расход на щит | Примерная цена |
|---|---|---|---|
| Селективное УЗО | 1 шт. | 1 модуль | 3 500 — 7 000 руб. |
| Провод ПуГВ 10 мм² | 2-5 метров | по длине перемычек | 120 руб./метр |
| Наконечники НШВИ | 10-15 шт. | по количеству соединений | 50 руб./упаковка |
| Маркировка | 1 комплект | на все модули | 200 руб. |
| Стяжки | 1 упаковка | 10-20 шт. | 100 руб. |

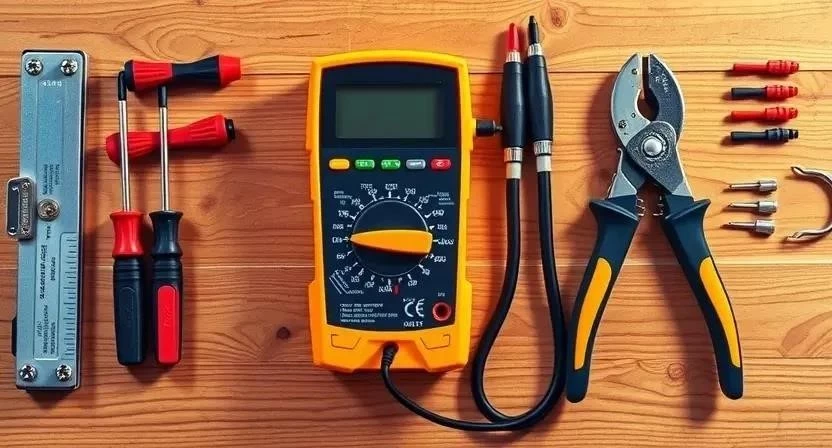

Необходимые инструменты
Инструмент должен быть изолированным. Я однажды видел, как человек работал обычной отверткой без изоляции в щитке под напряжением — это смертельно опасно. Используйте только профессиональный инструмент с маркировкой 1000V.
- Набор диэлектрических отверток (шлиц и крест)
- Стриппер для зачистки изоляции (экономит время и не повреждает жилу)
- Мультиметр для проверки напряжения и прозвонки
- Тестер УЗО (специальный прибор для проверки тока утечки)
- Кримпер (обжимной инструмент) для наконечников
- Пассатижи с изолированными ручками
- Фонарь налобный для работы в темном щитке
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Отвертки | Затяжка клемм | Обязательно | 1 500 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 руб. |
| Мультиметр | Замер вольтажа | Обязательно | 2 000 руб. |
| Тестер УЗО | Проверка срабатывания | Обязательно | 5 000 — 15 000 руб. |
| Кримпер | Обжим НШВИ | Обязательно | 1 200 руб. |
Подготовка помещения
Обеспечьте свободный доступ к электрощиту. Уберите все лишние вещи, которые могут мешать движению. Главное правило — полное отключение общего питания на вводе в здание. Я всегда перепроверяю отсутствие напряжения индикаторной отверткой или мультиметром на каждой фазе, даже если уверен, что автомат выключен.
Если щит находится в сыром помещении, используйте резиновый коврик. Защитите пол вокруг щитка от строительного мусора и металлической стружки, чтобы избежать короткого замыкания при случайном падении инструмента.
Подготовка поверхности
Проведите полную ревизию вводного щита. Очистите DIN-рейку от пыли и остатков старой изоляции. Проверьте, достаточно ли свободного места для установки нового модуля селективного УЗО. Если места нет, придется либо менять щит на более крупный, либо перераспределять модули.
Тщательно осмотрите состояние вводного кабеля. Если изоляция потрескалась или жилы окислились, их нужно зачистить до блеска и обжать новыми наконечниками. Я столкнулся с ситуацией, когда из-за плохого контакта на вводе УЗО срабатывало ложно из-за перегрева клеммы. Поэтому проверка затяжки всех старых соединений — обязательный этап.
Пошаговая инструкция
Монтаж селективного УЗО требует точности. Ошибка в одном соединении может привести к выгоранию устройства или отсутствию защиты.
- Расчет суммарного тока утечки (20 мин). Сложите все возможные токи утечки потребителей в доме. Для вводного УЗО этот показатель должен быть выше, чем у групповых.
- Выбор номинального тока (10 мин). Номинал УЗО должен быть равен или больше номинала вводного автомата. Если автомат на 40А, берите УЗО на 40А или 63А.
- Определение времени задержки (10 мин). Для селективных моделей задержка обычно составляет от 0.1 до 0.5 секунд. Этого достаточно, чтобы сработал обычный автомат на линии.
- Подбор бренда и модели (30 мин). Выбирайте проверенных производителей (ABB, Schneider Electric, KEAZ). Я предпочитаю бренды с хорошей сервисной поддержкой.
- Демонтаж старого оборудования (30 мин). Аккуратно отсоедините провода, пометив их бирками, чтобы не перепутать фазу и ноль.
- Установка на DIN-рейку (5 мин). Защелкните модуль в пазы. Убедитесь, что он сидит плотно и не люфтит.
- Подключение фазного и нулевого проводов (20 мин). Вставьте фазу в верхний вход, ноль — в соответствующую клемму. Затяните винты с усилием, но без фанатизма, чтобы не сорвать резьбу.
- Подключение к последующим линиям (30 мин). Соедините выход УЗО с шиной или вводными автоматами групповых линий.
- Проверка затяжки соединений (15 мин). Еще раз пройдитесь по всем клеммам. Плохой контакт — главная причина пожаров в щитках.
- Подача напряжения (10 мин). Включите вводной автомат. Убедитесь, что УЗО не выбило сразу.
- Тестирование кнопкой Тест (5 мин). Нажмите кнопку «Т». Рычаг должен мгновенно опуститься вниз. Это проверка механизма расцепления.
- Проверка селективности прибором (30 мин). С помощью тестера УЗО имитируйте утечку на конечной линии. Сначала должно сработать групповое УЗО, и только потом (при большой утечке) — вводное селективное.
Важные нюансы
Температурный режим в щитке влияет на работу электроники. Если щит стоит на солнце или рядом с отоплением, возможны ложные срабатывания. Влажность также играет роль: в сырых подвалах используйте щиты с классом защиты не ниже IP54.
Правильный подбор тока утечки критичен. Для ввода в дом обычно ставят 100мА или 300мА. Если поставить 30мА на ввод, любое включение мощного блока питания компьютера может вызвать срабатывание защиты. Я всегда советую ставить 100мА на ввод и 30мА на розетки — это идеальный баланс безопасности и стабильности.
Частые ошибки
Ошибки в электрике стоят дорого. Я часто вижу одну и ту же картину: люди ставят обычное УЗО на ввод, а селективное — на линию. Это работает ровно наоборот!
- Установка обычного УЗО вместо селективного. Результат: при любой проблеме в доме гаснет весь свет.
- Неправильный номинал тока. Если номинал УЗО меньше тока вводного автомата, модуль просто сгорит при перегрузке.
- Отсутствие заземления. УЗО работает с заземлением гораздо эффективнее, обнаруживая утечку на ранней стадии.
- Ошибка в схеме подключения. Перепутали вход и выход — устройство может не сработать в нужный момент.
- Использование дешевых ноу-нейм брендов. Такие устройства часто имеют огромный разброс по току срабатывания.
Расчет стоимости
Стоимость реализации зависит от того, делаете вы это сами или нанимаете профи. Самостоятельный монтаж экономит деньги, но требует покупки дорогого тестера УЗО, без которого проверка селективности невозможна.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия/Разница |
|---|---|---|---|
| Селективное УЗО | 4 000 | 4 000 | 0 |
| Расходники (провода, НШВИ) | 500 | 500 | 0 |
| Работа электрика | 0 | 3 000 — 5 000 | 3 000 — 5 000 |
| Аренда тестера УЗО | 1 000 | Включено в работу | -1 000 |
| 5 500 | 7 500 — 9 500 | 2 000 — 4 000 |
| Мощность ввода (кВт) | Номинальный ток автомата | Рекомендуемое УЗО (Номинал) | Ток утечки (Селективное) |
|---|---|---|---|
| 5 кВт | 25А | 25А / 40А | 100мА |
| 11 кВт | 50А | 63А | 100мА / 300мА |
| 15 кВт | 63А | 63А | 300мА |
| 20 кВт | 80А | 100А | 300мА |
| 25 кВт | 100А | 125А | 300мА |
Уход после завершения
УЗО — это не «поставил и забыл». Раз в месяц обязательно нажимайте кнопку «Тест». Это сбрасывает окислы с контактов и проверяет работоспособность соленоида. Если кнопка не сработала — устройство под замену немедленно.
Раз в полгода проверяйте затяжку винтовых соединений. Из-за температурных расширений металл «гуляет», и контакт может ослабнуть. Срок службы качественного УЗО составляет 10-15 лет, но в условиях высокой влажности я рекомендую проводить полную ревизию каждые 5 лет.
Альтернативные варианты
Если в щитке совсем нет места, можно использовать дифференциальные автоматы. Это гибрид УЗО и автоматического выключателя в одном корпусе. Они экономят место, но стоят дороже и сложнее в замене одного из компонентов.
Еще один вариант — установка нескольких групп УЗО вместо одного общего. Вы разделяете дом на «мокрые» зоны (ванная, кухня) и «сухие» (спальни, гостиная). Это повышает надежность: при утечке в стиральной машине в спальне останется свет. Однако селективное УЗО на вводе все равно остается лучшим решением для общей защиты здания от пожара при серьезных повреждениях изоляции.
FAQ
Чем селективное УЗО отличается от обычного?
Главное отличие — время срабатывания. Обычное отключает ток мгновенно, селективное ждет доли секунды, чтобы дать шанс сработать более мелким защитным устройствам на линиях.
Какой ток утечки выбрать для ввода в дом?
Оптимально 100мА или 300мА. 30мА на вводе приведет к постоянным ложным отключениям всего дома.
Можно ли ставить селективное УЗО после обычного?
Нет, это бессмысленно. Селективное устройство всегда ставится выше по каскаду (ближе к вводу), а обычные — ниже (на конкретные группы).
Что будет, если не соблюсти селективность?
При любой мелкой неисправности в одной розетке у вас погаснет весь дом, включая холодильник и сервер.
Как часто нужно нажимать кнопку тест?
Рекомендую делать это один раз в месяц.
Помогает ли УЗО при коротком замыкании?
Нет, УЗО защищает только от утечки тока на землю. От короткого замыкания защищает автоматический выключатель.
Какой бренд УЗО самый надежный?
Лидерами считаются ABB и Schneider Electric, но современные серии KEAZ также показывают отличные результаты в бытовом секторе.
Нужен ли повторный зануляющий провод?
Нет, использование повторного зануления запрещено ПУЭ. Используйте только систему заземления TN-S или TN-C-S.
