Составление паспорта распределительного щита

Составление паспорта распределительного щита — это обязательный этап при сдаче объекта или серьезной модернизации электросети. Без этого документа любой ремонт превращается в лотерею, где приходится прозванивать каждый провод. Обычно на полную ревизию и оформление уходит от 4 до 12 часов в зависимости от сложности системы. Стоимость профессионального оформления может достигать нескольких тысяч рублей. Правильный паспорт распределительного щита позволяет мгновенно найти нужный автомат при аварии. Это основа электробезопасности в любом здании.

Подготовительный этап и база знаний

Прежде чем браться за дело, я всегда оцениваю сложность щита. Нужно понимать базовые принципы электротехники, чтобы не перепутать фазу с нулем. На полную ревизию среднего щита я обычно закладываю один рабочий день. Обновлять паспорт необходимо при любой замене автоматов или добавлении новых линий. Если в щите царит хаос, работа займет значительно больше времени.

Расходные материалы для документации

Для оформления потребуются бланки, бумага и папки-вкладыши. Маркеры нужны для физической маркировки компонентов. Схемы лучше рисовать в специализированном ПО для точности. Расходные материалы стоят недорого, но их отсутствие замедляет процесс.

• Плотная бумага для титульного листа
• Прозрачные файлы-вкладыши
• Специальная папка-планшет
• Черный перманентный маркер
• Цветные маркеры для фаз (L1, L2, L3)
• Самоклеящаяся лента для кабелей
• Листы для спецификаций
• Программное обеспечение (AutoCAD, Visio или аналоги)

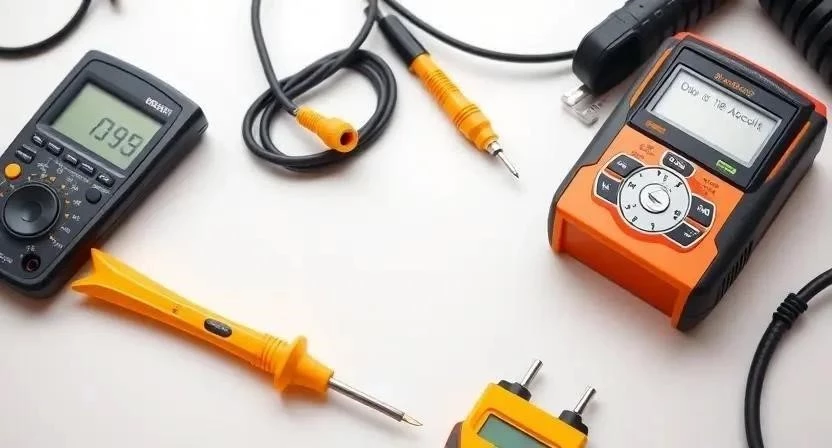

Инструментарий мастера

Работа требует точности, поэтому использую проверенные приборы. Мультиметр и индикаторная отвертка незаменимы при прозвонке цепей. Фонарь помогает видеть детали в глубине корпуса. Ноутбук с ПО и принтер нужны для финализации документа. Этикетировальная машина делает маркировку профессиональной.

• Цифровой мультиметр для прозвонки
• Индикаторная отвертка (фазоуказатель)
• Мощный светодиодный фонарь
• Ноутбук с установленным ПО
• Лазерный или струйный принтер
• Этикетировальная машина (принтер этикеток)
• Набор изолированных отверток

Организация рабочего пространства

Сначала я обеспечиваю свободный доступ к щиту. Убираю всё, что мешает открытию дверцы. Освещение должно быть ярким, поэтому ставлю дополнительную лампу. При необходимости полностью отключаю питание для безопасности. Рядом ставлю стол или раскладываю папку, чтобы удобно было записывать данные.

Ревизия и очистка оборудования

Начинаю с очистки корпуса и внутренних элементов от пыли. Использую пылесос или сухую кисть. Проверяю, читаются ли старые подписи. Ищу линии, которые не отмечены в старых чертежах. Внимательно осматриваю корпус на предмет трещин или коррозии.

Пример из опыта: Однажды я столкнулся с щитом, где всё было забито строительной пылью. Маркировки стерлись, и пришлось заново прозванивать каждую линию. Потратил на это лишних три часа.

Порядок действий по составлению паспорта

Для качественного результата следуйте этой последовательности. Каждый этап важен для итоговой точности схемы.

1. Инвентаризация всех компонентов (30-60 мин). Считаю все автоматы, УЗО и шины.
2. Составление перечня потребителей (60-90 мин). Выписываю, куда идет каждый провод.
3. Определение номиналов защиты (30 мин). Записываю ампераж каждого аппарата.
4. Проверка сечения и типа кабеля (60 мин). Замеряю толщину провода каждой группы.
5. Построение однолинейной схемы подключения (120-180 мин). Рисую путь тока от ввода до потребителя.
6. Присвоение уникальных номеров каждой линии (30 мин). Каждому кабелю даю свой код.
7. Нанесение физической маркировки (60 мин). Клею бирки на автоматы и шины.
8. Заполнение титульного листа паспорта (20 мин). Вписываю название объекта и дату.
9. Оформление таблицы спецификаций оборудования (60 мин). Составляю детальный список.
10. Описание алгоритма управления и защиты (40 мин). Пишу, как работают УЗО и диф-автоматы.
11. Фиксация даты ввода и ответственных лиц (10 мин). Ставлю подпись и дату.
12. Проверка соответствия схемы реальному монтажу (60 мин). Проверяю каждую линию еще раз.
13. Оформление итогового документа и размещение в щите (10 мин). Вставляю паспорт в папку.

Технические тонкости и нормы

Я всегда строго следую нормам ПУЭ. Шрифты в паспорте выбираю простые, чтобы они легко читались при плохом свете. Обращаю внимание на температурный режим работы аппаратов. Стараюсь использовать автоматы одного бренда, так как разные марки могут иметь разную скорость срабатывания. Это гарантирует корректную работу системы защиты.

Типичные промахи новичков

Ошибки в документации могут привести к серьезным авариям. Самое опасное — когда схема не соответствует реальности.

Пример из опыта: Видел случай, когда электрик забыл указать номинал кабеля в паспорте. В итоге при перегрузке линия начала греться, а мастер долго не мог понять, почему автомат не срабатывает.

1. Полное отсутствие маркировки на самих автоматах.
2. Несоответствие схемы реальному расположению проводов.
3. Игнорирование сечения кабеля при записи номинала автомата.
4. Отсутствие даты последнего обновления документа.
5. Использование нестойких чернил, которые выцветают.

Финансовая сторона вопроса

Самостоятельное оформление экономит деньги, но требует времени. Вызов сертифицированного электрика гарантирует точность и наличие печати. Стоимость ПО для схем может быть существенной, если покупать лицензию.

Эксплуатация и обновление документации

Если я переделываю часть сети, сразу вношу правки в паспорт. Нельзя оставлять старые данные, иначе документ теряет смысл. Срок службы бумаги ограничен, поэтому раз в несколько лет обновляю распечатку. Всегда храню цифровую копию в облаке для быстрого доступа.

Современные методы документирования

Сейчас популярны цифровые паспорта. QR-код на дверце щита ведет на онлайн-схему. Существуют специализированные сервисы для проектирования, которые позволяют менять схему в один клик.

Пример из опыта: Недавно я внедрил QR-коды на щитах в одном из офисов. Теперь любой техник просто сканирует код телефоном и видит схему в PDF. Это в разы ускоряет поиск неисправности.

Ответы на частые вопросы

Обязателен ли паспорт щита в частном доме? Законом не всегда строго требуется, но для безопасности и обслуживания он крайне рекомендован.

Что делать, если нет схемы от застройщика? Провести полную ревизию щита с прозвонкой каждой линии и составить паспорт самостоятельно по инструкции.

В какой программе лучше рисовать схему? Для профи подходят AutoCAD или Visio, для простых задач — онлайн-сервисы для диаграмм.

Как часто нужно обновлять паспорт? При любом изменении состава оборудования или перераспределении нагрузки по группам.

Можно ли заменить паспорт простым списком? Нет, список не дает понимания иерархии подключений, которую обеспечивает однолинейная схема.

Какие данные обязательны в таблице спецификаций? Номер группы, название потребителя, номинал автомата, сечение кабеля и тип защиты.

Как маркировать группы в большом щите? Использовать систему буквенно-цифровых кодов и цветные бирки для каждой фазы.

Образец таблицы спецификации оборудования

Меры безопасности: При работе с электрощитом обязательно используйте диэлектрические перчатки и очки. Перед началом ревизии убедитесь в отсутствии напряжения с помощью мультиметра. Проветривайте помещение при использовании химических очистителей. Никогда не работайте в щите в одиночку, если проводите замеры под напряжением.
