Установка электрощита на открытом воздухе

Установка электрощита на открытом воздухе требует строгого соблюдения норм безопасности. Обычно такие работы занимают от 4 до 8 часов в зависимости от сложности. Стоимость комплектующих варьируется от 5 000 до 20 000 рублей. Чтобы понять, как установить уличный щиток, нужно учитывать воздействие осадков и перепады температур. Правильный монтаж исключает короткие замыкания и утечки тока.

Подготовка к работе и требования ПУЭ

Перед началом монтажа я всегда оцениваю сложность объекта. Основные требования ПУЭ к уличным установкам обязывают использовать оборудование с повышенной степенью защиты. Потребуются базовые навыки электрика: умение работать с фазой, нулем и заземлением. Оптимальное место для установки — сухая стена с навесом, но даже в этом случае корпус должен быть влагозащищенным. Я рекомендую выбирать место, доступное для обслуживания, но защищенное от прямых солнечных лучей.

Подбор необходимых материалов

Для качественного электромонтажа на улице нужны компоненты, устойчивые к ультрафиолету и влаге. Я подбираю материалы исходя из нагрузки и условий эксплуатации.

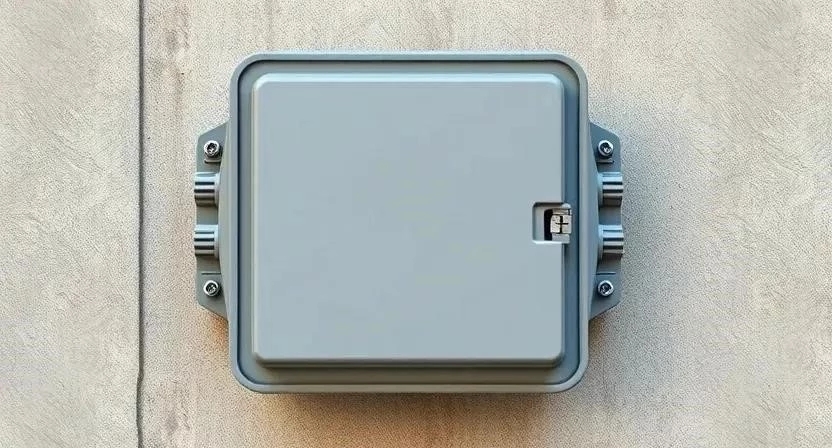

• Корпус щитка из поликарбоната или ABS-пластика с IP65/IP67 — 1 шт.
• Автоматические выключатели (согласно нагрузке) — 3-6 шт.
• УЗО (устройство защитного отключения) — 1-2 шт.
• Кабельные вводы (гермовводы) подходящего диаметра — 4-8 шт.
• Гофрированная труба ПВХ (черная, стойкая к УФ) — 5-10 метров.
• Силиконовый герметик (нейтральный, влагостойкий) — 1 туба.
• Дюбель-гвозди для пластика — 10-15 шт.
• Клеммники и шина заземления — 1 комплект.

Технические характеристики материалов представлены в таблице ниже.

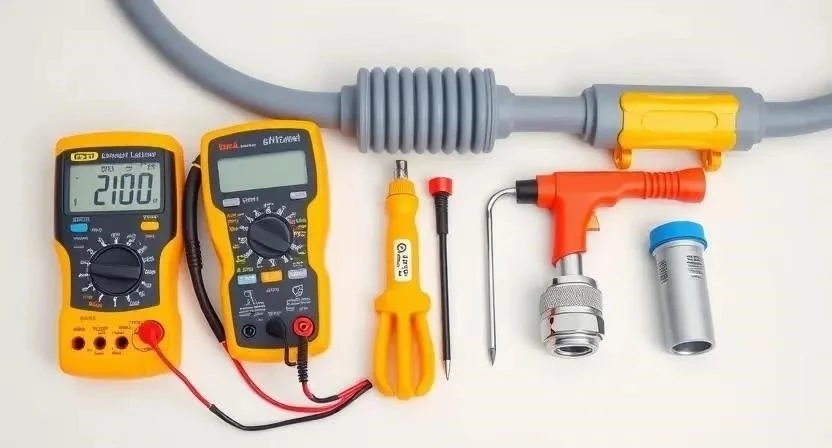

Инструментарий для монтажа

Правильный инструмент ускоряет процесс и гарантирует надежность соединений. Я считаю, что экономить на мультиметре или стриппере нельзя.

• Перфоратор с бурами под размер дюбелей.
• Набор диэлектрических отверток (крест, шлиц).
• Стриппер для зачистки изоляции кабеля.
• Строительный уровень (минимум 40 см).
• Мультиметр для проверки напряжения и прозвонки.
• Пассатижи и бокорезы.
• Строительный нож с выдвижным лезвием.

Подготовка места установки

Сначала я очищаю стену от пыли, старой краски или мусора. Это важно для плотного прилегания корпуса. Затем провожу разметку места установки, используя уровень. Окружающие поверхности закрываю пленкой, чтобы строительная пыль не осела на отделке. Кабельные трассы готовлю заранее, прокладывая гофру к точке входа в щиток.

Работа с поверхностью стены

Стена под щиток должна быть максимально ровной. Если есть сильные перепады, я использую слой штукатурки, чтобы корпус не перекашивало при затягивании крепежа. Сверлю отверстия под дюбели перфоратором, строго соблюдая вертикальность. Если стена из газобетона или рыхлого кирпича, использую специальные дюбели. В некоторых случаях наношу грунтовку, чтобы убрать остаточную пыль перед финальным монтажом.

Пошаговая технология установки уличного щита

1. Проверка корпуса (15 мин). Убеждаюсь, что класс IP соответствует условиям (например, IP65 для защиты от струй воды).
2. Крепление к стене (30 мин). Прикладываю корпус, проверяю уровнем и фиксирую дюбель-гвоздями.

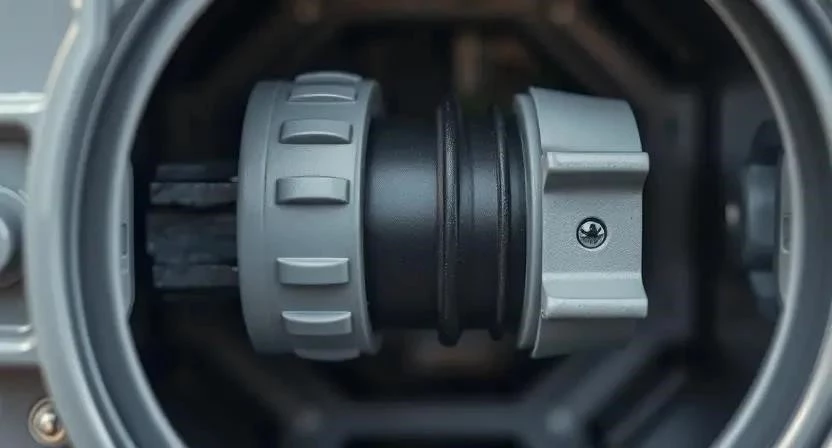

3. Монтаж гермовводов (20 мин). Сверлю отверстия в нижней части корпуса и вкручиваю кабельные вводы.
4. Прокладка кабеля (40 мин). Завожу кабели в гофре через гермовводы внутрь щитка.

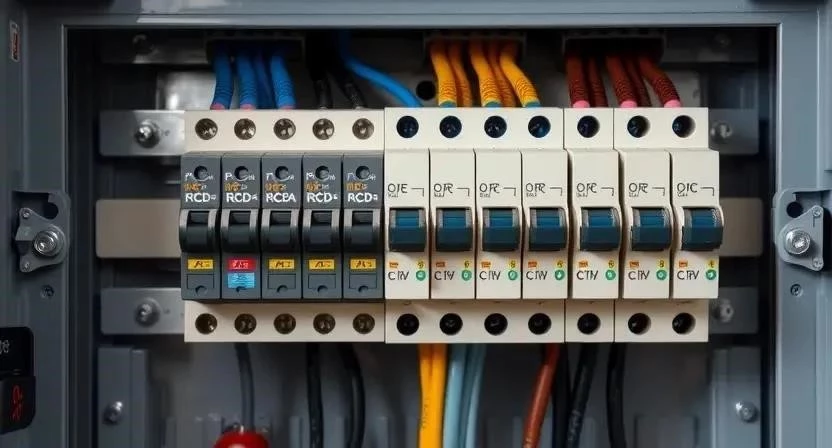

5. Установка оборудования (40 мин). Монтирую DIN-рейку, защелкиваю автоматы и УЗО.
6. Подключение проводов (60 мин). Соединяю фазные и нулевые провода с клеммами, затягивая винты плотно.
7. Заземление (30 мин). Подключаю жилу заземления к специальной шине.
8. Герметизация (30 мин). Обрабатываю все стыки и места входа кабелей силиконом.
9. Проверка затяжки (15 мин). Еще раз проверяю все контакты отверткой, чтобы исключить нагрев.
10. Тестирование (30 мин). С помощью мультиметра проверяю отсутствие КЗ и подаю нагрузку.
11. Закрытие корпуса (10 мин). Устанавливаю крышку, проверяю плотность прилегания уплотнителя.
12. Маркировка (20 мин). Подписываю каждый автомат (например, «Освещение», «Розетки террасы»).

Меры безопасности: Все работы провожу только при полностью отключенном питании. Использую диэлектрические инструменты. При работе с перфоратором надеваю защитные очки и респиратор. Проветриваю зону, если использую едкий герметик.

Технические нюансы и секреты мастера

Пластик корпуса может деформироваться при экстремальных температурах, поэтому я выбираю поликарбонат. Он меньше «гуляет» на солнце и морозе. Очень важно делать «петлю» из кабеля перед вводом в щиток. Это предотвращает затекание конденсата и дождевой воды внутрь корпуса по кабелю. Также я всегда проверяю совместимость герметика с ABS-пластиком, чтобы он не разъел поверхность.

Из личного опыта: один раз я поставил дешевый корпус из тонкого пластика, и после первой зимы его крышку просто выгнуло от перепада температур. Теперь использую только проверенные бренды с толстой стенкой.

Типичные ошибки при электромонтаже на улице

1. Выбор IP54 вместо IP65 для мест с прямым попаданием дождя.
2. Отсутствие контура заземления, что опасно при утечке тока.
3. Слабая затяжка кабельных вводов, из-за чего внутрь попадает пыль и сырость.
4. Монтаж щитка в низинах или под стоками с крыши.
5. Игнорирование установки УЗО, которое должно защищать людей от удара током.

Помню случай, когда заказчик решил сэкономить и не поставил УЗО на уличные розетки. В итоге из-за микротрещины в кабеле садового фонаря весь забор начал «биться током». Пришлось всё переделывать.

Расчет стоимости и экономия

Цена зависит от выбранного сегмента оборудования. Бюджетные варианты работают, но премиум-бренды служат дольше и имеют лучшие зажимы.

Выполняя установку своими руками, можно сэкономить от 4 000 до 7 000 рублей на оплате услуг электрика.

Обслуживание после установки

Раз в год я рекомендую проверять герметичность уплотнителей. Очищайте корпус от грязи и паутины, чтобы не нарушалась вентиляция (если она предусмотрена). Обязательно проверяйте контакты на окисление, особенно в приморских регионах или зонах с высокой влажностью. Срок службы качественного пластикового корпуса составляет 15-20 лет.

Альтернативные решения для защиты

Если пластик не подходит, можно использовать металлические шкафы с порошковой покраской. Они прочнее, но требуют идеальной заземляющей шины. Еще вариант — установка щитка в специальный защитный короб с дополнительным козырьком. В простых случаях, если нужно всего 1-2 автомата, я использую влагостойкие распределительные коробки, но полноценный щит всегда удобнее в обслуживании.

Я однажды монтировал металлический шкаф в гараже. Несмотря на дорогую краску, через два года в местах стыков появилась ржавчина. С тех пор для улицы предпочитаю качественный поликарбонат.

Справочная информация по IP

Чтобы не ошибиться с выбором, используйте эту таблицу.

Ответы на частые вопросы (FAQ)

Чем отличается IP54 от IP65?
IP54 защищает от брызг, а IP65 — от направленных струй воды. Для улицы без навеса нужен минимум IP65.

Можно ли ставить щиток под навес или нужен полный IP67?
Под навесом достаточно IP54 или IP65. IP67 нужен только если щиток может оказаться в воде.

Какой кабель использовать для улицы?
Рекомендую ВВГнг-LS в черной ПВХ-гофре или специальный бронированный кабель, если прокладка идет по земле.

Нужно ли красить пластиковый щиток?
Нет, качественный ABS-пластик или поликарбонат уже имеют УФ-защиту. Краска может привести к растрескиванию.

Как защитить щиток от вандалов?
Используйте корпуса с замком на ключе или устанавливайте металлический защитный кожух.

Обязательно ли ставить УЗО в уличный щит?
Да, это жизненно важно. Влажная среда повышает риск утечки тока, и УЗО — единственный способ избежать трагедии.

Как часто нужно проверять затяжку клемм?
Раз в год. Из-за температурных расширений и сжатий винты могут ослабнуть.

Что делать, если внутри щитка образуется конденсат?
Использовать герметичные вводы и, при необходимости, добавить внутрь небольшое количество силикагеля в специальном мешочке.
