Установка визуального контроля напряжения в электрощите позволяет мгновенно определить отсутствие фазы или сбой в сети. Эта задача относится к работам средней сложности и требует базовых навыков электромонтажа. В среднем процесс занимает от 2 до 3 часов, а стоимость материалов для одного щитка редко превышает 1500 рублей. Индикаторные лампы в электрощите: установка и подключение своими руками упрощают диагностику неисправностей. Разберем детальный процесс монтажа.
Подготовительные знания и оценка сложности
Перед началом работ важно оценить свои силы. Я всегда проверяю, есть ли у меня базовое понимание того, как работает трехфазная или однофазная сеть. Ошибки здесь могут привести к короткому замыканию. Оптимально проводить монтаж в светлое время суток при наличии стабильного освещения. Заложите на всё про всё около трех часов, чтобы не спешить с затяжкой клемм.
Комплектация для монтажа индикации

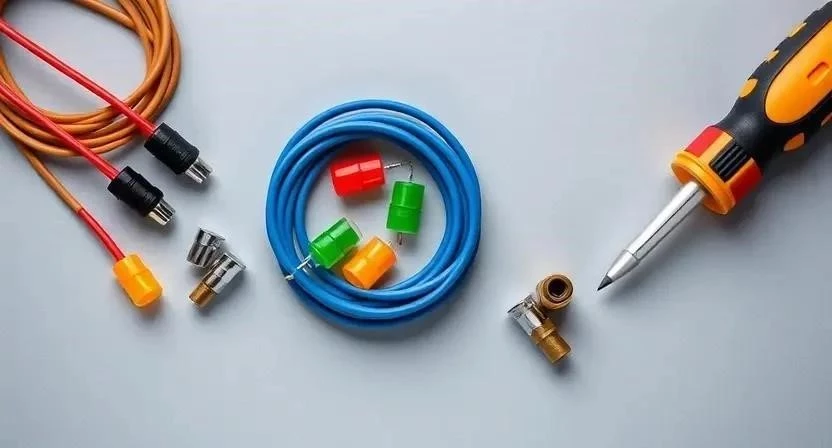

Для качественного результата потребуется определенный набор компонентов. Я рекомендую использовать только светодиодные модели, так как они долговечнее и потребляют меньше энергии. Провод должен иметь соответствующее сечение, чтобы избежать перегрева при возникновении токов утечки.
- Светодиодные индикаторы на DIN-рейку (по количеству фаз) — 3 шт.
- Провод ПВХ (ПуГВ) сечением 1.5 мм² (синий и желто-зеленый) — 5-10 метров.
- Наконечники НШВИ (под сечение 1.5 мм²) — 15-20 шт.
- Маркировочные кольца для проводов — 1 комплект.
- Изолента или термоусадочные трубки — 1 шт.
- Хомуты нейлоновые для стяжки кабелей — 10-15 шт.
- Клеммники промежуточные (если нет места на шине) — 2-3 шт.
- Стяжки для фиксации провода в щитке — 1 упаковка.
| Материал | Количество | Расход на щиток | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Светодиодная лампа | 3 шт. | 1 шт. на фазу | 150 руб. | 450 руб. |
| Провод ПуГВ 1.5 мм² | 5 м | ~1.5 м на лампу | 40 руб./м | 200 руб. |
| Наконечники НШВИ | 20 шт. | 2 шт. на лампу | 5 руб. | 100 руб. |
| Хомуты/Стяжки | 1 упак. | 5-10 шт. | 100 руб. | 100 руб. |
| Метизы/Клеммы | 1 компл. | по behov | 200 руб. | 200 руб. |
Инструментарий электромонтажника
Качественный инструмент сокращает время работы и исключает брак. Большинство этих вещей есть в любом домашнем наборе, но для обжима наконечников понадобится специальный пресс-клещи. Если такого инструмента нет, его можно взять в аренду в строительном магазине.
- Мультиметр — проверка напряжения и прозвонка цепей.
- Стриппер — быстрая и аккуратная зачистка изоляции.
- Обжимной инструмент (кримпер) — установка наконечников НШВИ.
- Отвертка с диэлектрической ручкой (PH2/PZ2) — затяжка винтов.
- Пассатижи — подрезка и правка проводов.
- Индикаторная отвертка — экспресс-проверка наличия фазы.
- Фонарик налобный — освещение глубоких зон щитка.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Мультиметр | Замер вольт и проверка контакта | Обязательно | 1200 |
| Стриппер | Снятие изоляции без повреждения жил | Желательно | 800 |
| Кримпер | Обжим наконечников | Обязательно | 1500 |
| Набор отверток | Монтаж оборудования | Обязательно | 1000 |
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 200 |
Организация рабочего места
Комфорт при работе напрямую влияет на безопасность. Я всегда начинаю с того, что очищаю пространство перед щитком от лишних вещей. Хорошее освещение критично, так как внутри корпуса часто образуются глубокие тени. Если щиток находится в темном коридоре, используйте мощный прожектор или налобный фонарь. Подстелите на пол плотный картон или пленку, чтобы мелкие обрезки провода и наконечники не терялись в щелях пола.
Приведение щитка в порядок

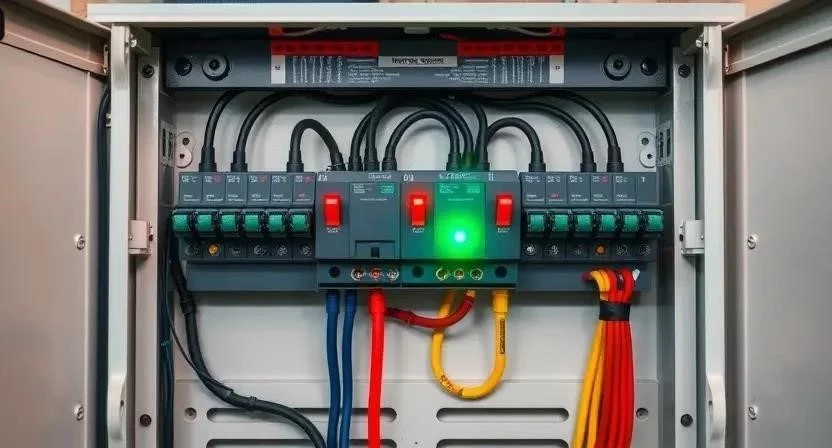

Перед установкой ламп нужно подготовить внутреннее пространство. Я проверил, чтобы на DIN-рейке оставалось достаточно свободного места (обычно 18 мм на один индикатор). Очистите корпус от строительной пыли и остатков штукатурки с помощью пылесоса, так как мусор может попасть в клеммы. Убедитесь, что шина заземления надежно закреплена и имеет хороший контакт с корпусом, если он металлический. Если в корпусе есть заусенцы или острые края после сверления, обработайте их напильником, чтобы не повредить изоляцию проводов.
Процесс установки по этапам
Монтаж индикаторов требует строгого соблюдения последовательности. Я заметил, что самая частая причина сбоев — это недотянутые винты, которые начинают греться под нагрузкой. Поэтому затягивайте всё с усилием, но без фанатизма, чтобы не сорвать резьбу.
- Отключение питания (5 мин). Полностью обесточьте щиток, выключив вводной автомат. Проверьте отсутствие напряжения мультиметром на всех шинах.

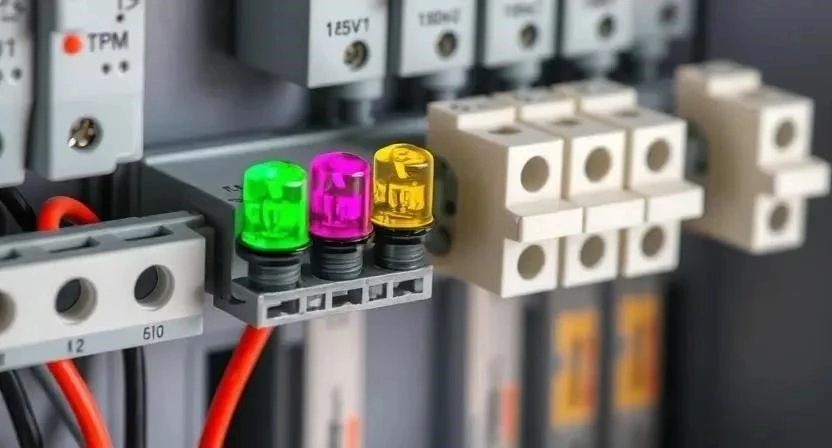

- Установка ламп на рейку (10 мин). Защелкните индикаторы на DIN-рейке в удобном месте. Обычно их ставят в верхней части щитка для лучшей видимости.
- Разметка и нарезка провода (15 мин). Определите длину проводов от фазных шин до ламп. Нарежьте отрезки с запасом в 5-10 см.

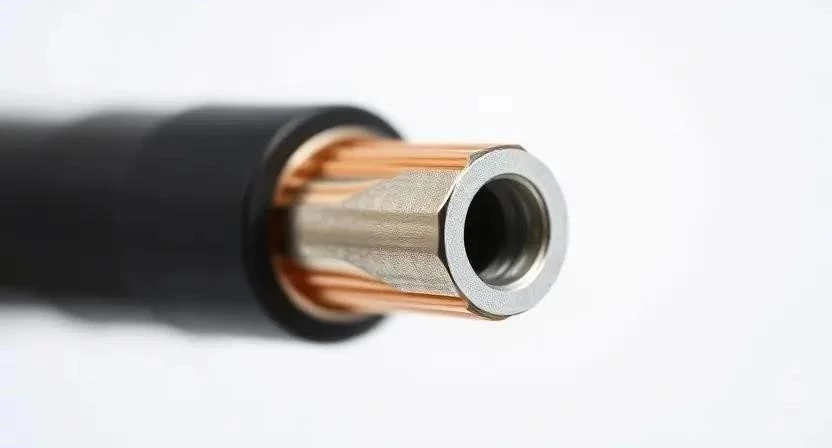

- Зачистка и обжим (20 мин). Снимите изоляцию с концов провода на 5-8 мм. Наденьте наконечники НШВИ и плотно обожмите их кримпером. Личный опыт: один раз я решил сэкономить время и не использовать наконечники на мягком проводе — в итоге винт просто перерезал жилы.
- Подключение фаз (30 мин). Подсоедините один контакт каждой лампы к соответствующей фазе (L1, L2, L3) после вводного автомата.
- Подключение к нулевой шине (20 мин). Соедините вторые контакты всех ламп в одну общую цепь и выведите её на нулевую шину (N).
- Проверка контактов (15 мин). Протяните все винтовые зажимы. Подергайте каждый провод рукой — он не должен шевелиться в клемме.
- Фиксация и укладка (20 мин). Соберите провода в аккуратные пучки с помощью нейлоновых хомутов. Прижмите их к стенкам щитка, чтобы они не мешали закрытию дверцы.
- Предварительный тест (10 мин). Включите питание на короткое время и убедитесь, что все лампы светятся равномерно.
- Финальная проверка (10 мин). Снова обесточьте сеть и проверьте, не перетерлись ли провода при закрытии корпуса.
- Закрытие щитка (5 мин). Установите защитную панель и закройте дверцу.
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и обесточивание | 5-10 мин | Обязательный замер мультиметром |
| Монтаж на DIN-рейку | 10 мин | Соблюдение зазоров между модулями |
| Работа с проводом (обжим) | 35 мин | Использование только НШВИ |
| Коммутация (L и N) | 50 мин | Соблюдение цветовой маркировки |
| Кабель-менеджмент | 20 мин | Стяжка хомутами, отсутствие перегибов |
Технические особенности и условия
При монтаже учитывайте внешние факторы. Светодиоды чувствительны к перепадам напряжения, поэтому выбирайте модели с широким диапазоном работы (например, 110-250В). В помещениях с высокой влажностью (подвалы, гаражи) используйте щитки с индексом защиты не ниже IP44. Температурный режим в щитке не должен превышать +50°C, иначе срок службы диодов сократится. Я столкнулся с тем, что дешевые индикаторы начинают мерцать при падении напряжения в сети до 190В — это нормально для бюджетных моделей, но может раздражать.
Типичные промахи новичков
Многие пытаются упростить процесс, что приводит к опасным ситуациям. Я видел случай, когда мастер использовал тонкий многожильный провод от старого удлинителя для индикации; при скачке напряжения изоляция начала плавиться. Избегайте таких решений.
- Путаница фазы и нуля. Подключение индикатора наоборот не сожжет диод, но нарушит логику схемы.
- Слабая затяжка клемм. Плохой контакт вызывает искрение и окисление металла.
- Отсутствие наконечников. Мягкий провод ПуГВ раздавливается винтом, что ведет к обрыву жилы.
- Игнорирование безопасности. Работа под напряжением в щитке недопустима.
- Неправильный подбор сечения. Использование слишком толстого провода, который не влезает в клемму лампы.
Финансовая сторона вопроса
Самостоятельный монтаж позволяет существенно сэкономить, так как работа по установке нескольких ламп для мастера является мелкой и часто тарифицируется по минимальному выезду.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы (лампы, провод, НШВИ) | 850 | 1000 (с наценкой) | -150 руб. |
| Стоимость работы | 0 | 2500 — 4000 | 2500-4000 руб. |
| Инструмент (аренда/покупка) | 500 | 0 (свой) | -500 руб. |
| 1350 | 3500 — 5000 | 2150 — 3650 руб. |
Эксплуатация и обслуживание
После завершения работ не стоит забывать о щитке. Раз в год я рекомендую проводить ревизию: проверять затяжку винтов, так как от вибраций и перепадов температур металл может «поплыть». Срок службы качественных светодиодов составляет около 50 000 часов, что при постоянном горении означает более 5 лет работы. Если одна из ламп погасла, первым делом проверьте наличие напряжения на фазе, а не спешите менять индикатор.
Другие способы индикации
Если стандартные лампы не подходят, рассмотрите альтернативы. Существуют многофункциональные индикаторы, которые показывают не только наличие фазы, но и уровень напряжения в вольтах. Также некоторые современные автоматические выключатели имеют встроенные световые окна, которые сигнализируют о срабатывании защиты. Сравнение простое: отдельные лампы дешевле и нагляднее, встроенные — компактнее, но дороже в замене.
Ответы на частые вопросы
Можно ли ставить индикаторы без подключения нуля?
Нет, светодиоду для работы нужна замкнутая цепь. Без нуля ток не пойдет, и лампа не загорится.
Какие лампы долговечнее: неоновые или светодиодные?
Светодиодные живут дольше и светят ярче, неоновые имеют тусклый свет и более чувствительны к качеству контакта.
Почему индикатор мигает?
Это может быть признаком нестабильного напряжения в сети или плохого контакта на нулевой шине.
Как выбрать цвет ламп?
Обычно используют стандарт: L1 — желтый, L2 — зеленый, L3 — красный. Это облегчает работу другим электрикам.
Нужен ли отдельный предохранитель для ламп?
Обычно подключают напрямую после вводного автомата. Отдельный предохранитель не требуется, так как ток потребления ничтожен.
Можно ли подключать индикаторы параллельно?
Да, именно так они и подключаются — параллельно нагрузке, чтобы не влиять на работу потребителей.
Что делать, если в щитке совсем нет места на DIN-рейке?
Можно использовать накладные индикаторы, которые крепятся на саморезы к стенке корпуса.
Меры безопасности:
При работе обязательно используйте диэлектрические перчатки и очки для защиты глаз от случайных искр. Никогда не касайтесь токоведущих частей без предварительной проверки мультиметром. Обеспечьте проветривание помещения при использовании термоусадочных трубок и строительного фена. Помните: электричество не прощает спешки.
