Контроль параметров электросети в частном доме позволяет вовремя заметить скачки напряжения и перегрузку линий. Обычно монтаж занимает от 4 до 6 часов, а стоимость комплектующих обходится в 2500–4000 рублей. Установка вольтметра и амперметра в электрощит: пошаговая инструкция поможет создать удобный узел мониторинга. Правильно собранный щит дает полную уверенность в безопасности всей бытовой техники.
Подготовительный этап и требования
Работа с электричеством требует базовых знаний схемотехники и осторожности. Я всегда начинаю с оценки своих сил: если вы никогда не держали в руках мультиметр, лучше пригласить специалиста. Безопасность здесь на первом месте, поэтому использование диэлектрических перчаток обязательно. Для установки приборов потребуется свободное место на лицевой панели или DIN-рейке, желательно в верхней части щита для лучшей видимости. Время выполнения работ зависит от того, насколько аккуратно разведены текущие провода в щитке.

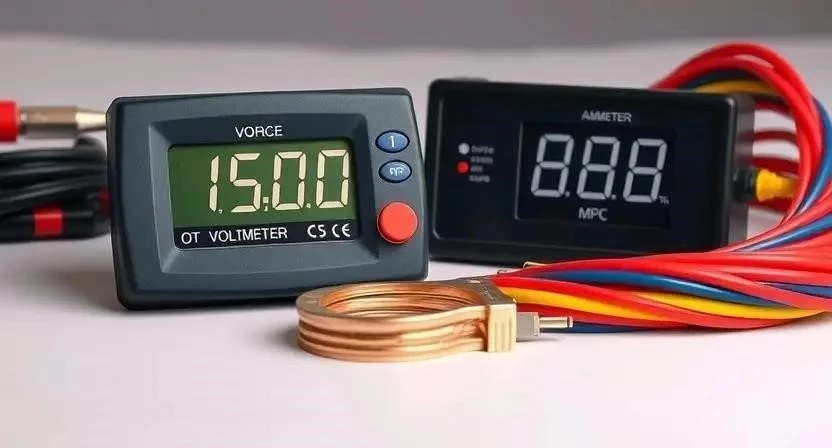

Перечень необходимых материалов
Для качественного монтажа я рекомендую использовать только сертифицированные компоненты. Важно подобрать сечение провода под максимальную нагрузку вашей сети, чтобы избежать перегрева. Для подключения самих приборов достаточно тонких жил, но для шунта нужны мощные кабели.
- Цифровой вольтметр (на DIN-рейку или в панель)
- Цифровой амперметр
- Шунт (сопротивление подбирается под ток, например, 50А/75мВ)
- Провод ПВ-3 (ПуГВ) сечением 1.5 мм² для питания приборов
- Провод ПВ-3 (ПуГВ) сечением 6-10 мм² для подключения шунта
- Наконечники НШВИ подходящего размера
- Кабельные стяжки нейлоновые
- Изоляционная лента или термоусадка
- Предохранитель на 0.5А для защиты вольтметра
Таблица 1. Расход и стоимость материалов
| Материал | Характеристика | Расход | Цена (средняя) |
|---|---|---|---|
| Вольтметр | 0-300В, цифровой | 1 шт. | 600 руб. |
| Амперметр | 0-100А, цифровой | 1 шт. | 600 руб. |
| Шунт | 50А / 75мВ | 1 шт. | 400 руб. |
| Провод ПуГВ 1.5 | Медный, многожильный | 3-5 м | 150 руб. |
| Наконечники НШВИ | 0.5 — 6 мм² | 20 шт. | 100 руб. |
Инструменты для электромонтажа

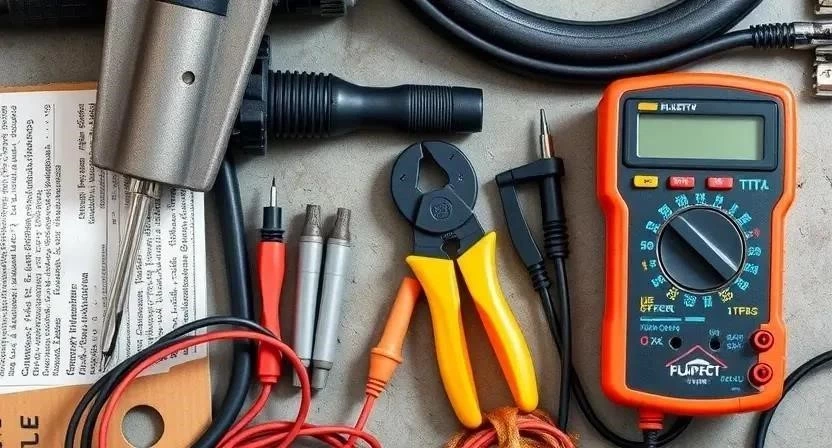

Правильный инструмент упрощает жизнь и гарантирует надежность соединений. Плохой обжим наконечника часто становится причиной искрения и пожара. Я использую профессиональный кримпер, так как обычными пассатижами добиться нужной плотности невозможно.
- Набор диэлектрических отверток (крест, шлиц)
- Стриппер для зачистки изоляции
- Кримпер (пресс-клещи) для наконечников
- Мультиметр для проверки напряжения
- Пассатижи с изолированными ручками
- Светодиодный фонарь налобный
- Электрический дриль или шуруповерт
- Маркер или карандаш для разметки
Таблица 2. Инструментарий и его назначение
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Стриппер | Быстрое снятие изоляции | Канцелярский нож (опасно) |
| Кримпер | Обжим наконечников НШВИ | Пассатижи (ненадежно) |
| Мультиметр | Замер напряжения и прозвонка | Индикаторная отвертка |
| Отвертки | Затяжка винтовых клемм | Нет |
| Дриль | Сверление отверстий в панели | Ручной сверловик |
Организация рабочего пространства
Освещение должно быть максимально ярким, чтобы не перепутать фазный провод с нулевым. Я всегда расчищаю пространство вокруг щитка, убираю лишние вещи и раскладываю инструменты на подложке. Главное правило — полное обесточивание ввода. Выключаю вводной автомат, после чего обязательно проверяю отсутствие напряжения мультиметром на всех шинах. Только убедившись в полной безопасности, приступаю к разборке щита.

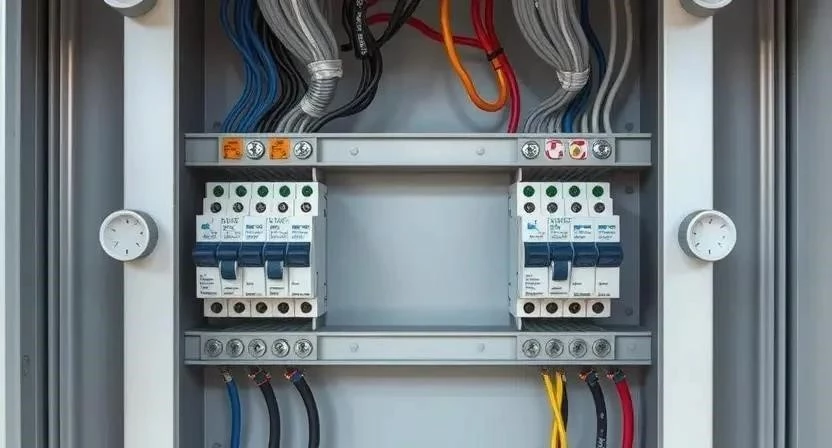

Разметка и подготовка щита
Места для приборов выбираются так, чтобы они не перекрывали доступ к автоматам. Сначала я прикладываю вольтметр и амперметр к лицевой панели, отмечаю контуры маркером. Если панель пластиковая, использую сверло по металлу на низких оборотах, чтобы пластик не треснул. После сверления отверстий тщательно выметаю всю стружку и пыль изнутри щита. Мусор в электрощите может вызвать короткое замыкание или привести к окислению контактов.
Алгоритм монтажа приборов
Процесс требует внимательности к деталям. Я заметил, что спешка на этапе подключения шунта приводит к ошибкам в показаниях. Важно соблюдать последовательность, чтобы не оставить незаизолированных участков под напряжением.
- Полное обесточивание. Выключаю вводной рубильник и проверяю отсутствие тока. (10 мин)
- Установка приборов. Фиксирую вольтметр и амперметр в подготовленных отверстиях или на DIN-рейке. (20 мин)
- Монтаж шунта. Устанавливаю шунт в разрыв фазного провода до распределительных автоматов. (30 мин)
- Подключение вольтметра. Соединяю клеммы прибора с фазой (через предохранитель) и нулевой шиной. (20 мин)
- Подключение амперметра. Прокладываю тонкие провода от шунта к соответствующим клеммам амперметра. (30 мин)
- Соединение общих контактов. Объединяю «минусы» или общие точки питания приборов, если это предусмотрено схемой. (15 мин)
- Проверка зажимов. Протягиваю все винты отверткой, чтобы исключить люфт проводов. (15 мин)
- Изоляция. Закрываю все открытые части шунта термоусадкой. (20 мин)
- Тестовое включение. Подаю питание и наблюдаю за поведением приборов. (10 мин)
- Калибровка. Сверяю показания с эталонным мультиметром и корректирую настройки. (20 мин)
Однажды я забыл затянуть болт на шунте, и через час работы контакт начал греться. Теперь я всегда проверяю затяжку дважды: сразу после установки и после финальной укладки проводов.
Таблица 3. План-график выполнения работ
| Этап | Действие | Время |
|---|---|---|
| Подготовка | Обесточивание и разметка | 40 мин |
| Монтаж | Установка приборов и шунта | 60 мин |
| Подключение | Разводка проводов и обжим | 90 мин |
| Финиш | Изоляция и проверка | 40 мин |
| Тесты | Запуск и калибровка | 30 мин |
Технические тонкости и секреты
Соблюдение полярности критично для цифровых приборов — перепутаете «плюс» и «минус», и экран просто не загорится. Температура в щитке может влиять на точность, поэтому приборы лучше ставить подальше от мощных автоматов, которые сильно греются под нагрузкой. Сечение провода для питания вольтметра может быть минимальным (0.75-1.5 мм²), но провода от шунта к амперметру должны быть экранированы или проложены отдельно от силовых линий, чтобы избежать наводок. Я рекомендую использовать наконечники НШВИ, так как многожильный провод в винтовом зажиме со временем «плывет» и ослабевает.
Типичные промахи новичков
Многие пытаются сэкономить и подключают вольтметр напрямую к сети без предохранителя. В случае пробоя прибор сгорает мгновенно, а в щитке может произойти вспышка. Также часто встречается ошибка с расположением шунта: его ставят после нагрузки, что дает неверные данные по общему потреблению дома.
- Подключение вольтметра параллельно без защиты (предохранителя).
- Неправильная установка шунта (после потребителей, а не на вводе).
- Плохой контакт в клеммах из-за отсутствия наконечников.
- Использование слишком тонких проводов для силовой части шунта.
- Перепутанная полярность при подключении цифрового дисплея.
Я однажды использовал провод 0.75 мм² для соединения шунта с амперметром на длинном плече. В итоге приборы показывали заниженные значения из-за падения напряжения на самом проводе. Пришлось переделывать всё на 1.5 мм².
Финансовая сторона вопроса
Самостоятельный монтаж позволяет существенно сэкономить, но требует затрат на качественный инструмент. Если вы планируете делать такие работы разово, инструмент можно взять в аренду или купить бюджетный набор.
Таблица 4. Сравнение стоимости монтажа
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 2500 руб. | 2500 руб. | 0 руб. |
| Работа | 0 руб. | 3500 руб. | 3500 руб. |
| Расходники | 300 руб. | 500 руб. | 200 руб. |
| 2800 руб. | 6500 руб. | 3700 руб. |
Я сэкономил около 3700 рублей, выполнив работу самостоятельно, хотя потратил на изучение схем и разметку лишних два часа.
Обслуживание измерительных приборов
Электроника не любит пыли и вибраций. Раз в полгода я открываю щиток и проверяю затяжку всех винтовых соединений, так как от перепадов температуры металл расширяется и сжимается. Пыль с экранов приборов аккуратно удаляю мягкой кистью. Также полезно раз в год сверять показания вольтметра с внешним мультиметром, чтобы убедиться, что точность прибора не «уплыла».
Другие способы мониторинга сети
Если стандартные приборы кажутся слишком громоздкими, можно рассмотреть комбинированные измерители «3-в-1» (вольты, амперы, ватты). Они занимают меньше места и дают больше информации. Для продвинутых пользователей идеальны умные счетчики с Wi-Fi модулем — все данные доступны в приложении на смартфоне в реальном времени. Аналоговые модели с игольчатым индикатором надежнее при скачках напряжения, но цифровые гораздо точнее и удобнее в считывании.
Ответы на популярные вопросы
Можно ли ставить вольтметр без предохранителя?
Крайне не рекомендую. Предохранитель защищает не только прибор, но и предотвращает короткое замыкание в щитке при выходе вольтметра из строя.
Какой шунт выбрать для нагрузки 50А?
Обычно используют шунт с номиналом 50А и выходным сигналом 75мВ. Важно, чтобы номинал шунта совпадал с настройками амперметра.
Влияет ли установка приборов на счетчик электроэнергии?
Нет, потребление самих приборов ничтожно мало и не отражается на счетах за электричество.
Можно ли подключать к однофазной сети трехфазный прибор?
Можно, но он будет работать только по одной фазе, остальные каналы останутся пустыми, что не имеет смысла.
Почему амперметр показывает минус?
Это явный признак перепутанной полярности проводов, идущих от шунта к прибору. Просто поменяйте их местами.
Как выбрать точность прибора?
Для бытовых нужд достаточно класса точности 1.0 или 2.5. Более точные приборы стоят значительно дороже и не нужны в домашнем щитке.
Нужен ли отдельный автомат для питания вольтметра?
Полноценный автомат не нужен, достаточно одного плавкого предохранителя на 0.5А или 1А.
