Установка центрального узла электроснабжения в перегородку из ГКЛ требует точного расчета и соблюдения норм безопасности. Обычно такая задача занимает от одного до двух рабочих дней. Стоимость комплектующих для среднего щитка варьируется от 5 000 до 15 000 рублей. Чтобы понять, как установить встраиваемый щиток в гипсокартон, нужно учитывать особенности каркаса и нагрузки на стену. Правильный подход гарантирует, что конструкция не просядет, а доступ к автоматам останется свободным.
Подготовка и оценка сложности работ
Работа относится к среднему уровню сложности. Я рекомендую приступать к ней только при наличии базовых навыков работы с электроинструментом и понимании принципов электромонтажа. Основная трудность заключается в том, что гипсокартон сам по себе не обладает достаточной несущей способностью для тяжелого щитка с заполненными модулями. Поэтому ключевым моментом становится грамотное усиление каркаса. Перед началом работ я всегда определяю место установки так, чтобы щиток находился в доступном месте, но не мешал проходу.

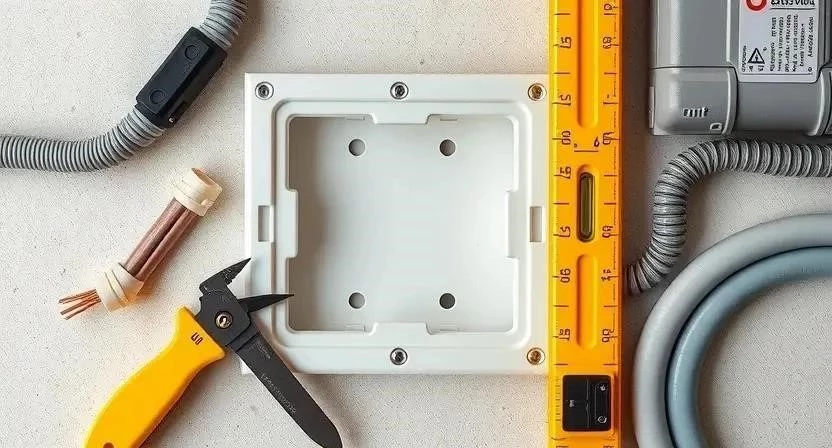

Что подготовить из материалов
Для качественного монтажа потребуется набор специализированных расходников. Я обычно закупаю всё в одном строительном гипермаркете, чтобы избежать проблем с совместимостью брендов. Важно выбирать негорючую гофру и кабель с индексом LS (low smoke), что критично для жилых помещений.
- Встраиваемый распределительный щит (под количество модулей с запасом 20%).
- Кабель ВВГнг-LS подходящего сечения (1.5 мм² для света, 2.5 мм² для розеток).
- Гофрированная труба ПВХ (серая) для защиты проводки.
- Специальные саморезы по металлу и по гипсокартону.
- Направляющий профиль или деревянный брус для усиления проема.
- Грунтовка глубокого проникновения.
- Шпаклевка финишная (гипсовая или полимерная).
- Армирующая лента или серпянка для стыков.
| Материал | Количество (на 1 узел) | Расход/Ед. | Примерная цена | |
|---|---|---|---|---|
| Щиток встраиваемый | 1 шт. | 1 шт. | 4500 руб. | 4500 руб. |
| Кабель ВВГнг-LS | 30-50 м | 150 руб/м | 4500 руб. | 4500 руб. |
| Гофра ПВХ | 10-15 м | 30 руб/м | 300 руб. | 300 руб. |
| Профиль усиления | 2 м | 200 руб/м | 400 руб. | 400 руб. |
| Шпаклевка/Грунт | 1 компл. | — | 800 руб. | 800 руб. |
Инструментарий для электромонтажа
Правильный подбор инструмента ускоряет процесс и исключает брак. Я не советую экономить на уровне — даже отклонение в 2-3 мм будет заметно после установки декоративной дверцы. Если какого-то дорогого инструмента нет, проще взять его в аренду на сутки.
- Строительный уровень (лучше пузырьковый, 60-80 см).
- Шуруповерт с набором бит.
- Нож для резки ГКЛ (с выдвижным лезвием).
- Стриппер или пассатижи для зачистки жил.
- Перфоратор (для крепления к основной стене).
- Рулетка и карандаш.
- Лобзик или электролобзик (для аккуратного выреза).
| Инструмент | Назначение | Статус | Рекомендация |
|---|---|---|---|
| Уровень | Контроль вертикали и горизонтали | Обязательно | Выбирайте с лимбом |
| Шуруповерт | Фиксация щитка и профилей | Обязательно | Аккумуляторный 18V |
| Нож для ГКЛ | Разметка и резка листов | Обязательно | С запасными лезвиями |
| Стриппер | Снятие изоляции с кабеля | Желательно | Ускоряет работу в 3 раза |
| Перфоратор | Монтаж к бетонному основанию | Желательно | С режимом чистого сверления |
Организация рабочего пространства
Перед стартом я полностью обесточиваю линию, которая будет заходить в щиток. Это базовое правило безопасности. Пол застилаю плотной пленкой, чтобы строительная пыль от гипсокартона не въелась в покрытие. Мебель отодвигаю на расстояние минимум 1.5 метра, чтобы иметь возможность свободно перемещаться с инструментом. В помещении обеспечиваю хорошее освещение, используя переносной прожектор.
Подготовка поверхности и разметка

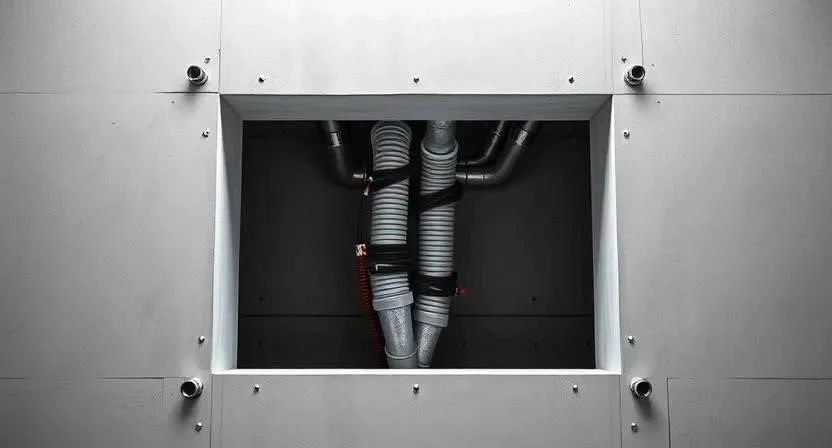

Сначала я наношу контур будущего щитка на лист ГКЛ, используя рулетку и угольник. Важно проверить, не попадает ли вырез в основной несущий профиль каркаса. Если профиль оказывается прямо на пути, его придется аккуратно вырезать, но обязательно создать обходной каркас. Для этого я использую дополнительные отрезки профиля, которые создают жесткую «раму» вокруг отверстия. Без такого усиления щиток со временем может начать «гулять», а шпаклевка вокруг него потрескается.
Из своего опыта: однажды я решил сэкономить и не поставил усиление из бруса в слабой перегородке. Через месяц после установки тяжелых автоматов ГКЛ вокруг щитка дал микротрещину. Пришлось всё вскрывать и переделывать. Теперь я всегда ставлю жесткую обвязку.
Процесс установки по этапам
Монтаж выполняется строго последовательно. Я придерживаюсь следующего алгоритма, чтобы не пропустить важные детали.
- Разметка контура щитка на ГКЛ (20 мин).
- Вырезание отверстия ножом или лобзиком (30 мин).
- Монтаж усиления проема профилем или брусом (40 мин).
- Прокладка кабелей в гофре к месту установки (1-2 часа).
- Вставка корпуса щитка в подготовленный проем (15 мин).
- Проверка уровня по вертикали и горизонтали (10 мин).
- Крепление корпуса к каркасу или стене саморезами (20 мин).
- Завод всех кабельных линий внутрь щитка (30 мин).

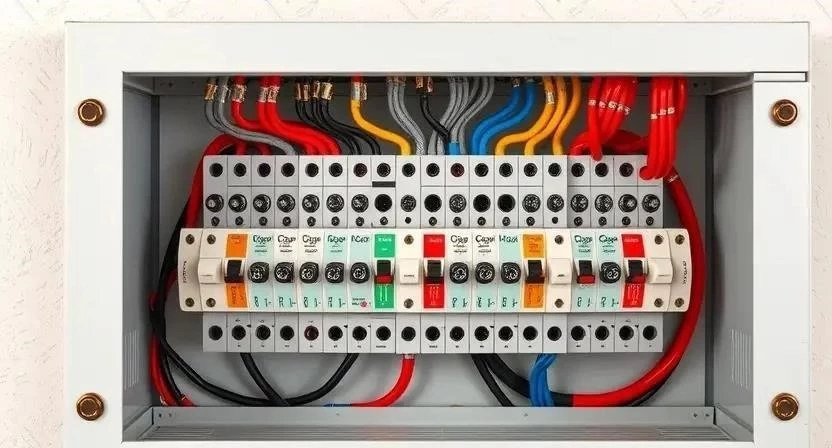

- Установка модульного оборудования: автоматов, УЗО (1 час).
- Подключение проводов к зажимам модулей (1-2 часа).
- Заделка зазоров между ГКЛ и щитком шпаклевкой (40 мин).
- Финишная шлифовка и покраска поверхности (2-3 часа).
| Этап | Время | Особенности выполнения |
|---|---|---|
| Разметка и резка | 50 мин | Резать строго по линии, не задевая профиль |
| Усиление | 40 мин | Жесткая фиксация к соседним стойкам |
| Электромонтаж | 3-4 часа | Маркировка каждого провода |
| Фиксация щита | 30 мин | Использование уровня обязательно |
| Отделка | 3-4 часа | Соблюдение времени высыхания слоев |
Лайфхак: при вырезании отверстия в ГКЛ я прижимаю к месту реза обычный строительный пылесос. Это избавляет от необходимости потом отмывать всю комнату от белой пыли.
Технологические нюансы и условия
При отделке вокруг щитка я слежу за влажностью в комнате — она не должна превышать 60%, иначе шпаклевка будет сохнуть слишком долго. Оптимальная температура для работ составляет +18…+25°C. Каждый слой грунтовки должен полностью высохнуть (обычно 2-4 часа) перед нанесением шпаклевки. Я использую полимерную шпаклевку, так как она меньше дает усадку и лучше совместима с пластиковым корпусом щитка.
Типичные ошибки новичков
Чаще всего люди ошибаются в расчете глубины щитка. Если выбрать слишком глубокую модель, она может упереться в стену за гипсокартоном. Также часто забывают про запас кабеля внутри щита — провода должны иметь свободный изгиб, чтобы их было удобно подключать к автоматам. Перетягивание кабеля стяжками может привести к повреждению изоляции при вибрациях.
Я сталкивался с ситуацией, когда мастер установил щиток без учета будущей отделки стены. В итоге, после укладки декоративной панели, дверца щитка перестала открываться полностью. Всегда закладывайте 2-3 мм на толщину финишного слоя.
Расчет затрат на монтаж
Стоимость зависит от того, выполняете ли вы работу сами или нанимаете специалиста. При самостоятельном монтаже вы экономите на оплате труда, но тратите больше времени на изучение технологии.
- Покупка щитка и автоматики (основная статья расходов).
- Приобретение кабеля и гофры.
- Расходники: саморезы, шпаклевка, грунт.
- Оплата работы электрика (если нанимаете).
- Доставка материалов.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы и щит | 7000 | 7000 | 0 |
| Работа по монтажу | 0 | 5000 — 8000 | 5000 — 8000 |
| Расходники | 1000 | 1000 | 0 |
| 8000 | 13000 — 16000 | 5000 — 8000 |
Эксплуатация и уход за системой
После завершения всех работ я рекомендую через месяц проверить затяжку всех винтовых соединений в щитке. Из-за температурных колебаний и усадки материалов контакты могут ослабнуть, что ведет к нагреву и искрению. Ревизию системы стоит проводить раз в год. Срок службы качественных модулей (автоматов) составляет 10-15 лет, но при перегрузках они могут выйти из строя раньше.
Другие способы установки
Если встраивание в ГКЛ кажется слишком сложным, можно использовать накладные щитки. Они крепятся прямо на поверхность стены, но выглядят менее эстетично. В капитальных стенах из кирпича или бетона создаются ниши с помощью штробореза, что требует гораздо больше физических усилий и создает много шума. Встраивание в ГКЛ остается самым быстрым и чистым методом для современных интерьеров.
Ответы на популярные вопросы
Какую глубину щитка выбрать для ГКЛ?
Обычно достаточно стандартных 60-80 мм, но всегда замеряйте расстояние от листа до основной стены.
Можно ли устанавливать щиток в спальне?
Технически можно, но я не рекомендую этого делать из-за возможного шума (щелчки автоматов) и соображений безопасности.
Как скрыть провода, идущие к щитку?
Используйте ПВХ-гофру, которая укладывается внутри каркаса ГКЛ до зашивки стен.
Чем лучше крепить щиток к профилю?
Используйте саморезы по металлу с пресс-шайбой для максимально плотного прилегания.
Нужно ли заземлять корпус пластикового щитка?
Сам пластиковый корпус не заземляется, но заземляющая шина внутри должна быть надежно подключена к общему контуру заземления здания.
Что делать, если щиток стоит криво?
Если зазоры небольшие, их можно скрыть шпаклевкой и декоративной рамкой. Если сильный перекос — только перемонтаж с усилением.
Можно ли использовать деревянный брус вместо профиля?
Да, сухой брус 40х40 мм отлично держит нагрузку, но профиль более долговечен и не подвержен гниению.
Меры безопасности при работе
При монтаже электрощита я строго соблюдаю следующие правила:
- Работа только при полностью отключенном питании.
- Использование диэлектрических перчаток и инструмента с изолированными ручками.
- Обязательное использование респиратора при резке ГКЛ и шлифовке шпаклевки.
- Запрет на работу с электроинструментом при повышенной влажности в помещении.
- Проверка отсутствия напряжения индикаторной отверткой перед каждым касанием провода.
- Использование защитных очков при сверлении отверстий в профиле.
- Обеспечение проветривания помещения при использовании химических грунтов и герметиков.
