Перегрев контактов в электрощите часто становится основной причиной коротких замыканий и бытовых пожаров. Профилактический осмотр системы занимает около 2-3 часов, а стоимость базовых расходных материалов для обновления клемм редко превышает 1500 рублей. Чтобы полностью устранить перегрев контактов в щитке, необходимо действовать строго по техническому регламенту. Грамотный подход к затяжке и обжиму проводов гарантирует безопасность жилья и стабильную работу всей техники.
Базовые правила и подготовка к работе
Электробезопасность стоит на первом месте. Любое вмешательство в щиток требует полного обесточивания линии. Сложность работ оценивается как средняя, поэтому потребуются базовые навыки работы с инструментом и понимание принципов распределения фаз. Я всегда напоминаю: если вы видите оплавленную общую шину или обгоревшие корпуса вводных автоматов, лучше сразу вызвать профессионального электрика. Самостоятельный ремонт в таких случаях может быть опасен из-за риска повреждения основной магистрали. Время выполнения полной ревизии щитка на 10-15 модулей составляет примерно 4 часа.
Что купить для качественного ремонта
Для того чтобы соединения не грелись, нужно использовать качественные комплектующие. Я заметил, что экономия на наконечниках приводит к повторному перегреву уже через полгода. Покупать материалы лучше в специализированных электротехнических магазинах, избегая дешевых рыночных вариантов.
- Наконечники НШВИ (под сечение вашего кабеля) — 20-30 шт.
- Термоусадочные трубки разного диаметра — 1 комплект.
- Очиститель контактов в аэрозоле (быстросохнущий) — 1 баллон.
- Изолента ПВХ (качественная, например, TESA) — 1 рулон.
- Медные провода для замены обгоревших участков (ПВ-3/ПуГВ) — 2-3 метра.
- Специальная смазка для контактов (антиокислительная) — 1 тюбик.
- Стяжки нейлоновые для фиксации проводов — 1 упаковка.
- Маркировочные бирки для кабелей — 1 набор.
| Материал | Расход на 1 щиток | Примерная цена | |
|---|---|---|---|
| Наконечники НШВИ | 25 шт. | 5 руб/шт. | 125 |
| Очиститель контактов | 1 баллон | 600 руб. | 600 |
| Термоусадка | 100 мм | 10 руб/м | 10 |
| Провод ПуГВ 2.5 мм² | 2 метра | 60 руб/м | 120 |
| Изолента | 1 рулон | 150 руб. | 150 |

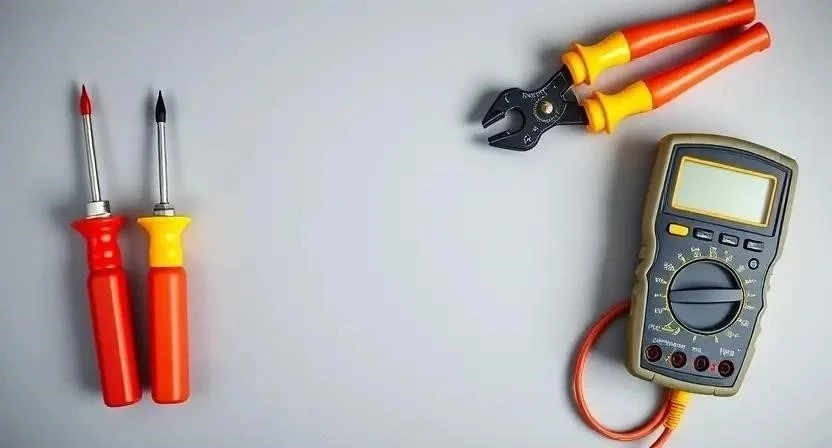

Инструментарий электрика
Правильный инструмент предотвращает слизывание резьбы на винтах и обеспечивает плотный обжим. Я рекомендую использовать только диэлектрический инструмент с изоляцией до 1000В. Тепловизор сейчас стал доступным в аренду, и это лучший способ найти скрытый перегрев без разбора всего щита.
- Набор изолированных отверток (шлиц и крест)
- Кримпер (обжимной инструмент для НШВИ)
- Мультиметр цифровой
- Бесконтактный индикатор напряжения
- Тепловизор (аренда или покупка)
- Бокорезы или кусачки
- Стриппер для зачистки изоляции
| Инструмент | Назначение | Важность | Цена (ориентир) |
|---|---|---|---|
| Кримпер | Обжим наконечников | Обязательно | 1500 — 3000 руб. |
| Мультиметр | Проверка напряжения | Обязательно | 1000 — 5000 руб. |
| Индикатор напряжения | Поиск фазы | Обязательно | 500 — 1200 руб. |
| Тепловизор | Поиск точек нагрева | Желательно | Аренда 500 руб/сут |
| Набор отверток | Затяжка клемм | Обязательно | 1200 — 2500 руб. |
Организация рабочего места
Обеспечьте свободный доступ к электрощите, убрав все лишние предметы перед ним. Хорошее освещение критически важно, поэтому используйте переносной прожектор или мощный налобный фонарь. Пол вокруг щитка желательно застелить плотной пленкой или картоном, чтобы мелкие обрезки проводов и обжимки не потерялись. Главное условие — полное обесточивание сети. Выключите вводной автомат и проверьте отсутствие напряжения на всех шинах индикатором. Работа под напряжением недопустима и смертельно опасна.
Диагностика и очистка контактов

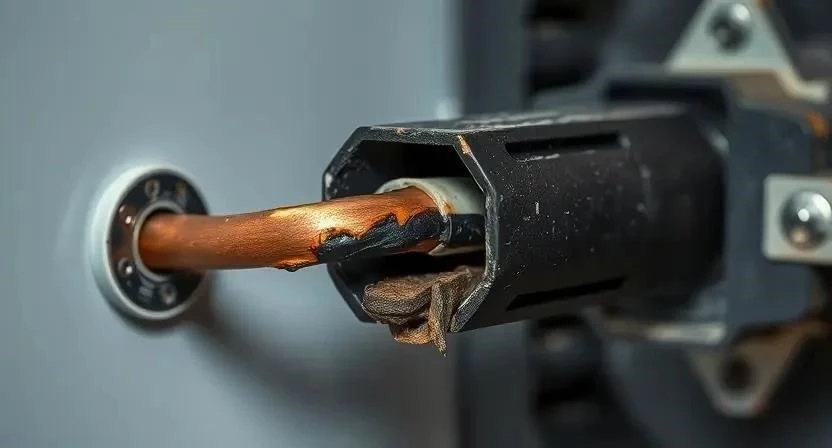

Начинайте с визуального осмотра. Потемневший пластик корпуса автомата или изменившийся цвет изоляции провода однозначно указывают на перегрев. Я однажды пришел на объект, где щиток пах паленой пластмассой. Взял тепловизор и сразу увидел «красную точку» на нулевой шине — контакт просто искрил, хотя внешне выглядел нормально. Перед началом монтажа очистите клеммы от окислов и нагара с помощью специального очистителя или мелкой наждачной бумаги. Проверьте целостность изоляции: если она стала хрупкой и трескается, этот участок провода нужно обязательно отрезать.
Процесс устранения перегрева по шагам
Выполняйте действия последовательно. Спешка в электрике ведет к ошибкам.
- Отключение питания (10 мин). Выключите вводной рубильник. Проверьте отсутствие напряжения мультиметром на всех фазах и нулевой шине.
- Визуальный анализ (15 мин). Найдите все места с потемнением пластика или оплавлением изоляции. Отметьте их маркером.
- Первичная протяжка (20 мин). Аккуратно подтяните все винты. Если винт прокручивается, значит, резьба повреждена.
- Демонтаж (30 мин). Отрежьте обгоревшие концы проводов. Не жалейте длину, зачищайте до здорового, не окисленного металла.
- Зачистка жил (20 мин). Снимите изоляцию стриппером на длину наконечника. Жилы должны быть чистыми и блестящими.
- Подбор наконечников (15 мин). Выберите НШВИ строго под сечение вашего провода (например, 2.5 мм² для розеток).
- Обжим (30 мин). Вставьте провод в наконечник и плотно сожмите кримпером. Я всегда проверяю обжим рывком — наконечник не должен слезать.
- Монтаж в клемму (40 мин). Вставьте обжатый провод в зажим автомата или на шину.
- Затяжка винтов (30 мин). Затяните винт с умеренным усилием. Перетяжка может привести к срыву резьбы или деформации жилы.
- Проверка фиксации (20 мин). Используйте «метод потяни»: с силой потяните провод из клеммы. Он должен сидеть мертво.
- Изоляция (20 мин). Наденьте термоусадку на места соединений и прогрейте ее строительным феном или зажигалкой.
- Запуск и контроль (30 мин). Подайте напряжение. Включите основные нагрузки и через 15 минут замерьте температуру контактов тепловизором или бесконтактным термометром.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Подготовка и диагностика | 40 | Использование индикатора и тепловизора |
| Демонтаж и зачистка | 50 | Удаление всех окислов до блеска |
| Обжим и монтаж | 110 | Соблюдение сечения наконечников |
| Проверка и запуск | 50 | Контроль температуры под нагрузкой |
Технические тонкости монтажа
Температура в помещении влияет на свойства материалов. При сильной жаре или влажности окисление меди происходит быстрее. Категорически запрещен прямой контакт меди и алюминия в одном зажиме — это вызывает электрохимическую коррозию и гарантированный перегрев. Работал с алюминиевой проводкой в старом фонде. Попробовал соединить её напрямую с медью через клемму — через месяц контакт почернел. Теперь только через специальные переходы или алюминиевые наконечники. Если используете очистители, дайте им полностью высохнуть (обычно 5-10 минут) перед подачей тока, чтобы не возникло микродуги.
Ошибки, которые портят результат
Новички часто допускают промахи, которые делают только хуже. Я однажды так сильно затянул винт на дешевом китайском автомате, что сорвал резьбу. Пришлось менять весь модуль, хотя провод был в порядке.
- Излишняя затяжка. Слизывание резьбы делает соединение неплотным, что ведет к искрению.
- Некачественные наконечники. Слишком свободный обжим создает воздушный зазор, который греется.
- Игнорирование сечения. Использование наконечника 1.5 мм² для провода 2.5 мм² приводит к обрыву части жил.
- Работа под напряжением. Огромный риск удара током и короткого замыкания при соскальзывании отвертки.
- Отсутствие обжима. Зажим многожильного провода «голышом» приводит к тому, что часть жилок вылетает из клеммы.
Смета на обслуживание щитка
Профилактика всегда дешевле капитального ремонта. Если допустить пожар в щитке, стоимость восстановления проводки в квартире может вырасти в десятки раз из-за необходимости штробить стены и менять кабели.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 800 | 800 | 0 |
| Инструмент (аренда/покупка) | 1500 | 0 (у мастера свой) | -1500 |
| Работа мастера | 0 | 3000 — 5000 | 3000 — 5000 |
| 2300 | 3800 — 5800 | 1500 — 3500 |
Как поддерживать щиток в порядке
Регламент простой: раз в год проводите протяжку всех винтовых соединений. Особенно это важно после зимы, когда из-за перепадов температур металл «гуляет». Признаки повторного перегрева — характерный запах озона или горелого пластика, мерцание света в комнате, щелчки в щитке. Срок службы качественной автоматики составляет 10-15 лет, но при постоянных перегрузках пружины в автоматах ослабевают, и их нужно менять.
Современные способы модернизации
Если вы устали постоянно подтягивать винты, замените винтовые клеммы на пружинные. Они компенсируют тепловое расширение металла и не ослабевают со временем. В случае постоянных перегрузок сети стоит установить более мощные автоматы, но только после проверки сечения кабеля, чтобы не сжечь проводку в стене. Переход на современные модульные системы с DIN-рейкой позволяет аккуратно развести провода, исключая их перехлест и пережим.
Ответы на частые вопросы
Что делать, если щиток пахнет горелым?
Немедленно отключите вводной автомат. Не пытайтесь искать проблему при включенном питании. Вызовите электрика или самостоятельно проведите тепловизионный контроль.
Как часто подтягивать винты?
Оптимально — один раз в год. В промышленных помещениях или при больших нагрузках — раз в полгода.
Можно ли использовать припой в щитке?
Категорически нет. Припой обладает другим коэффициентом расширения, чем медь. Со временем в месте пайки образуется трещина, которая начнет греться еще сильнее, чем обычный винтовой контакт.
Чем заменить тепловизор?
Можно использовать бесконтактный инфракрасный термометр (пирометр). Он дешевле, хотя и не дает общей картинки распределения тепла, а показывает температуру только в одной точке.
