Импульсные перенапряжения в сети часто приводят к мгновенному выгоранию блоков питания дорогой бытовой техники. Установка одного модуля защиты обходится в несколько тысяч рублей, но спасает оборудование стоимостью в сотни тысяч. Весь процесс монтажа занимает от 2 до 4 часов в зависимости от сложности щитка. УЗИП в щитке: как правильно выбрать и установить для защиты сети — именно эта задача стоит перед владельцем частного дома или квартиры. Правильный подход гарантирует безопасность электропроводки и сохранность электроники.
Базовые знания перед началом работ
Для начала нужно разобраться с природой перенапряжений. Они бывают атмосферными (удары молнии) и коммутационными (скачки при переключении мощных нагрузок в сети). Оценка категории защиты зависит от того, есть ли в здании внешняя молниезащита. Если дом оборудован молниеотводом, обязателен класс I. Для обычных квартир или домов без громоотводов достаточно классов II и III.
Работа с электрикой требует базовых навыков монтажа и понимания схем. Я всегда напоминаю, что без знаний о фазе и нуле за щитком лучше не браться. Время выполнения работ составит около 3 часов. Установка рекомендуется всем, кто использует «умный дом», дорогой аудиовизуальный комплекс или живет в районах с нестабильным электроснабжением.
Подбор необходимых материалов
Выбор компонентов напрямую влияет на надежность защиты. Основным элементом является устройство защиты от импульсных перенапряжений (УЗИП), которое подбирается по классу. Для заземления используется медный провод с сечением, соответствующим мощности сети, чтобы он мог беспрепятственно сбросить разряд.
Я рекомендую использовать только качественные наконечники, чтобы избежать окисления контактов. Вот полный список того, что понадобится для работы:
- Модуль УЗИП (Класс I, II или III в зависимости от задачи)
- Провод ПВ-3 (ПуГВ) сечением 6 мм² для фазных линий
- Провод ПВ-3 (ПуГВ) сечением 16 мм² для линии заземления
- Наконечники НШВИ под сечение провода
- Термоусадочные трубки для изоляции
- Кабельные стяжки нейлоновые
- Ограничители для DIN-рейки
- Маркировочные бирки для модулей
Примерные характеристики и стоимость модулей представлены в таблице:
| Класс УЗИП | Назначение | Характеристика | Примерная цена |
|---|---|---|---|
| Класс I | Грозозащита (прямой удар) | Высокая энергоемкость | 7 000 – 12 000 руб. |
| Класс II | Защита от наведенных импульсов | Средний порог срабатывания | 3 000 – 6 000 руб. |
| Класс III | Тонкая очистка (для техники) | Низкое остаточное напряжение | 1 500 – 3 000 руб. |
| Комбинированный | Комплексная защита | Ступенчатое срабатывание | 8 000 – 15 000 руб. |
| Модульный картридж | Замена изношенного элемента | Сменная часть варистора | 1 000 – 2 500 руб. |
Инструментарий для монтажа

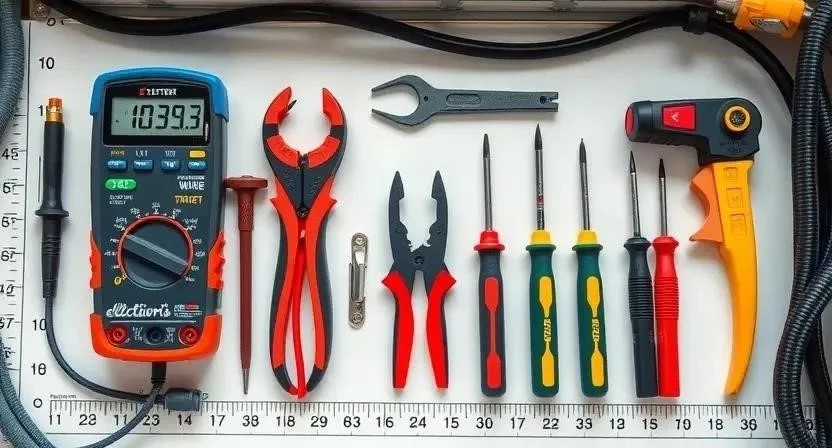

Качественный инструмент сокращает время работы и исключает ошибки. Мультиметр необходим для проверки отсутствия напряжения и контроля целостности цепей. Индикатор напряжения позволяет быстро определить фазный провод. Набор отверток с изолированными ручками обеспечивает безопасность мастера.
Стриппер помогает снимать изоляцию, не повреждая жилы провода. Обжимной инструмент (кримпер) делает соединение провода с наконечником монолитным. Уровень используется для ровной установки щитка, если он монтируется с нуля.
| Инструмент | Назначение | Важность |
|---|---|---|
| Мультиметр | Замер напряжения и прозвонка | Обязательно |
| Индикатор напряжения | Поиск фазы | Обязательно |
| Набор отверток (PH, PZ, SL) | Затяжка клемм | Обязательно |
| Стриппер | Снятие изоляции | Желательно |
| Кримпер (пресс-клещи) | Обжим наконечников НШВИ | Обязательно |
| Пассатижи/Кусачки | Резка и правка провода | Обязательно |
| Уровень | Выравнивание компонентов | Желательно |
Для работы я использую следующие инструменты:
- Цифровой мультиметр с режимом прозвонки
- Двухполюсный индикатор напряжения
- Отвертки с диэлектрическим покрытием до 1000В
- Автоматический стриппер для сечений 0.5-6 мм²
- Профессиональный кримпер для наконечников
- Бокорезы с тонкими губками
- Фонарь налобный для освещения щитка
Организация рабочего пространства
Освещение в зоне щитка должно быть максимальным. Я обычно ставлю дополнительный прожектор, так как встроенного света в коридорах часто не хватает для детального монтажа. Главное правило — полное отключение общего питания на вводе. Проверка отсутствия напряжения мультиметром обязательна перед любым касанием проводов.
Окружающие поверхности стоит защитить пленкой или плотной тканью. Это избавит от необходимости убирать мелкую медную стружку и обрезки изоляции, которые имеют свойство разлетаться по всему полу.
Подготовка электрощита и поверхностей

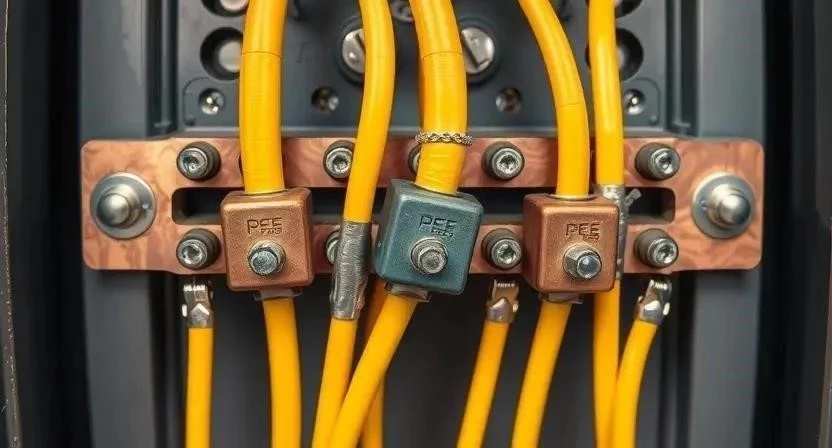

Ревизия существующего щитка начинается с проверки свободного места на DIN-рейке. Модуль УЗИП занимает от 1 до 3 модулей шириной, поэтому может потребоваться перестановка других автоматов. Я всегда проверяю качество заземляющего контура: если шина PE окислилась или плохо закреплена, установка защиты будет бесполезной.
Очистка шин проводится с помощью мелкой наждачной бумаги или специального очистителя контактов. Это обеспечивает качественную адгезию и низкое переходное сопротивление. Если щиток старый, стоит проверить затяжку всех имеющихся винтовых соединений, так как от вибраций и перепадов температур они ослабевают.
Пошаговая технология установки УЗИП
Монтаж должен выполняться строго по технологии. Я заметил, что многие новички пренебрегают обжимкой проводов, что ведет к нагреву клемм и возможному пожару. Поэтому использование наконечников НШВИ — это закон.
- Выбор класса УЗИП (15 мин). Определяю тип защиты (I, II или III) исходя из наличия молниеотвода и типа нагрузки.
- Разметка места (10 мин). Нахожу оптимальную позицию на DIN-рейке — максимально близко к вводу питания.

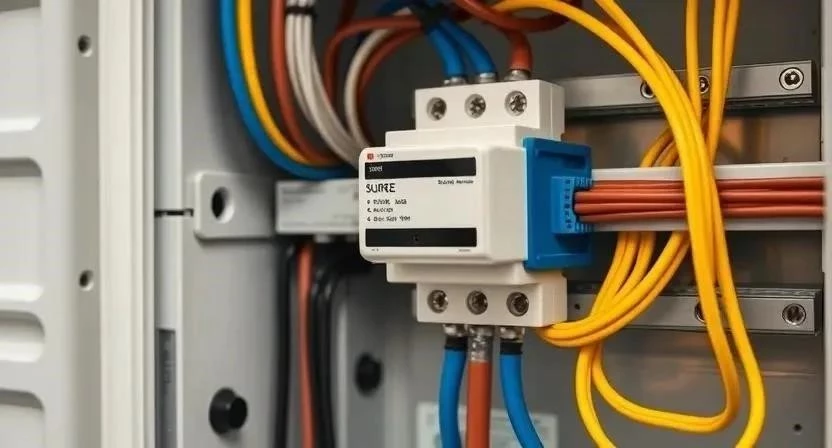

- Монтаж модуля (5 мин). Защелкиваю УЗИП на рейке и фиксирую его ограничителями, чтобы модуль не сдвинулся.
- Подключение фаз (20 мин). Соединяю фазные проводники с верхними клеммами модуля. Использую короткие перемычки.
- Подключение нуля (15 мин). Подвожу нулевой проводник к соответствующей клемме УЗИП.
- Соединение с заземлением (20 мин). Соединяю нижнюю клемму модуля с шиной PE медным проводом сечением не менее 16 мм².
- Проверка затяжки (10 мин). Прохожусь по всем винтам, проверяя усилие затяжки вручную.
- Тестирование системы (15 мин). Проверяю отсутствие короткого замыкания между фазой и землей перед подачей тока.
- Маркировка (5 мин). Наклеиваю бирку «УЗИП» для быстрого поиска устройства в будущем.
- Включение питания (5 мин). Подаю напряжение и проверяю зеленый цвет индикаторов на модуле.
| Этап работ | Время | Контрольная точка |
|---|---|---|
| Подготовка и разметка | 25 мин | Свободное место на рейке |
| Установка модуля | 5 мин | Фиксация на DIN-рейке |
| Коммутация фаза/ноль | 35 мин | Надежный контакт с наконечниками |
| Монтаж линии PE | 20 мин | Минимальная длина провода |
| Финальный тест | 20 мин | Индикация «ОК» (зеленый цвет) |
Меры безопасности: Работайте только в диэлектрических перчатках. Используйте защитные очки при обрезке проводов. При работе с химическими очистителями обеспечьте проветривание помещения. Никогда не касайтесь шины заземления, не убедившись в отсутствии «прилета» напряжения с фазы.
Технические нюансы и секреты мастера
Эффективность УЗИП критически зависит от длины соединительных проводов. Чем длиннее провод, тем выше его индуктивность, что замедляет срабатывание защиты. Я однажды поставил УЗИП с перемычками в 30 см, и при замере заметил, что эффективность защиты упала почти вдвое. Оптимальная длина — до 5-10 см.
Сечение кабеля заземления должно быть достаточным для отвода огромного тока импульса. Обычно это 16 мм², но в некоторых случаях требуется и больше. Температурный режим эксплуатации стандартных модулей — от -25 до +50 градусов. В неотапливаемых щитках на улице стоит выбирать модели в специальном исполнении.
Типичные ошибки при монтаже
Многие пытаются сэкономить на проводе, используя тонкие жилы 2.5 мм² для заземления УЗИП. В момент импульса такой провод может просто испариться, не успев сбросить заряд. Также часто встречается отсутствие полноценного заземления — в таком случае УЗИП превращается в бесполезный кусок пластика.
Я выделяю следующие критические ошибки:
- Установка УЗИП после автоматических выключателей (должен стоять первым на вводе).
- Использование многожильного провода без обжимки наконечниками.
- Неправильный выбор класса (например, установка класса III там, где нужен класс I).
- Слишком длинные соединительные перемычки между вводом и модулем.
- Игнорирование проверки индикатора износа после сильной грозы.
Расчет стоимости установки
Затраты складываются из стоимости самого устройства и расходных материалов. Если делать монтаж самостоятельно, экономия на работе мастера составит от 3 до 7 тысяч рублей. Однако профессионал гарантирует правильный подбор сечения и надежность контактов.
| Статья расходов | Кол-во/Ед. | Цена (средняя) | |
|---|---|---|---|
| Модуль УЗИП (Класс II) | 1 шт. | 4 500 руб. | 4 500 |
| Провод ПВ-3 16 мм² | 2 м | 150 руб/м | 300 |
| Наконечники, стяжки, расходники | комплект | 500 руб. | 500 |
| Работа мастера (монтаж + настройка) | 1 услуга | 5 000 руб. | 5 000 |
| — | — | 10 300 | |
| — | — | 5 300 |
Эксплуатация и уход за устройством
УЗИП не является вечным устройством. Внутри него стоят варисторы, которые изнашиваются при каждом поглощенном импульсе. Главный индикатор состояния — цветное окошко на лицевой панели. Зеленый цвет означает, что модуль исправен, красный — варистор сгорел и картридж требует замены.
Раз в полгода я рекомендую проверять затяжку контактов, особенно если щиток находится в месте с сильной вибрацией. Срок службы модуля при отсутствии сильных ударов молнии составляет от 5 до 10 лет, но после серьезной грозы проверку индикатора нужно делать незамедлительно.
Альтернативные способы защиты
В качестве дополнения или альтернативы используют сетевые фильтры и локальные модули защиты в розетках. Однако они работают только с мелкими скачками. Я пробовал использовать только сетевые фильтры в старом доме, но после первой же грозы сгорел блок питания котла, хотя фильтр был «дорогим» и брендовым.
Общий УЗИП в щитке защищает всю сеть целиком, в то время как локальные модули защищают только одно устройство. Самая эффективная схема — каскадная защита: УЗИП класса II на вводе и УЗИП класса III перед чувствительной электроникой.
Ответы на частые вопросы (FAQ)
1. Чем отличается УЗИП от реле напряжения?
Реле напряжения защищает от длительного повышения или понижения вольтажа (например, с 220В до 380В), просто отключая питание. УЗИП работает с микросекундными импульсами (молнии), которые реле просто «не заметит».
2. Можно ли ставить УЗИП в квартиру без заземления?
Нет, УЗИП сбрасывает лишнюю энергию именно на шину заземления. Без PE-проводника устройству просто некуда будет «выкинуть» разряд.
3. Как часто менять картриджи?
Только при смене цвета индикатора с зеленого на красный или после подтвержденного прямого удара молнии в линию.
4. Какой класс выбрать для частного дома?
Если есть молниеотвод — Класс I + II. Если нет — Класс II на вводе и Класс III в распределительных коробках или розетках.
5. Нужен ли УЗИП при наличии стабилизатора?
Да, стабилизатор выравнивает напряжение, но не всегда способен погасить мощный импульс молнии. УЗИП ставится перед стабилизатором, чтобы защитить и его тоже.
6. Можно ли ставить УЗИП в старый щиток?
Можно, если в нем есть DIN-рейка и полноценный контур заземления. Если заземления нет, сначала нужно его организовать.
7. Что будет, если УЗИП сгорит?
Он просто перестанет защищать сеть. В большинстве случаев он не вызывает короткого замыкания всей сети, а просто переходит в состояние «разрыва» или «замыкания на землю» (в зависимости от модели), сигнализируя об этом красным цветом.
