Организация электробезопасности в жилом помещении требует точного подбора защитных устройств. Ошибка в выборе может привести к пожару или удару током. Монтаж среднего электрощитка занимает от 4 до 8 часов и обходится в 5-15 тысяч рублей за работу мастера. Разберемся, УЗО или дифавтомат: в чем разница и что выбрать для защиты дома, чтобы обеспечить максимальную безопасность.
Основы защиты от утечек и перегрузок
УЗО (устройство защитного отключения) создано для одной цели — защиты людей от поражения электрическим током. Оно следит за балансом тока между фазным и нулевым проводниками. Если часть тока «уходит» в землю через человека или поврежденный изолятор, устройство мгновенно разрывает цепь. Дифференциальный автомат объединяет в одном корпусе функции УЗО и обычного автоматического выключателя.
Такие приборы часто путают из-за внешнего сходства и наличия кнопки «Тест». Однако дифавтомат дополнительно защищает проводку от короткого замыкания и перегрузки по току. УЗО само по себе от перегрузки не сработает. Я часто вижу, как новички ставят только УЗО, забывая про автомат, что приводит к оплавлению кабеля при перегрузке сети.
Технические параметры и сравнение
Главный параметр обоих устройств — ток утечки (дифференциальный ток). Для защиты людей используют значение 30 мА, для влажных зон (ванная) — 10 мА. Номинальный ток определяет максимальную нагрузку, которую выдержит прибор без срабатывания по перегрузке (актуально для дифавтоматов). Отключающая способность показывает, какой максимальный ток короткого замыкания может выдержать механизм, не разрушившись.
| Параметр | УЗО | Дифференциальный автомат |
|---|---|---|
| Защита от утечки тока | Есть | Есть |
| Защита от КЗ и перегрузки | Нет | Есть |
| Габариты (модули) | 1-2 модуля | 1-2 модуля |
| Номинальный ток (In) | Пропускная способность | Порог срабатывания |
| Количество функций | Одна | Две |
Особенности монтажа в электрощите

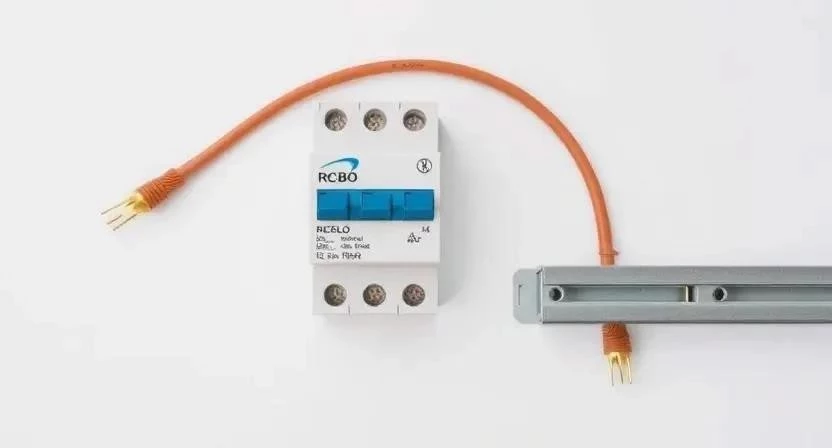

Установка УЗО требует обязательного наличия в паре автоматического выключателя. Без него схема будет неполной и опасной. Дифавтомат же ставится как самостоятельный модуль. Размещение на DIN-рейке должно быть продуманным, чтобы обеспечить удобный доступ к рычагам и кнопкам проверки.
Я однажды столкнулся с тем, что в тесном щитке провода были пережаты корпусом УЗО. Это привело к локальному перегреву. Всегда оставляйте небольшой запас кабеля и используйте правильные наконечники.
Необходимые инструменты:
- Отвертка диэлектрическая (шлицевая и крестовая)
- Стриппер для зачистки изоляции
- Мультиметр для проверки напряжения
- Пассатижи с изолированными ручками
- Кримпер для обжима наконечников
- Уровень строительный
- Фонарик налобный
- Тестер напряжения (индикаторная отвертка)
Список материалов:
- DIN-рейка стандартная
- Провод ПВ-3 (ПуГВ) соответствующего сечения
- Наконечники НШВИ под сечение провода
- УЗО или дифавтомат
- Автоматические выключатели (для связки с УЗО)
- Маркировочные бирки для групп
- Изоляционная лента или термоусадка
Пошаговый процесс установки:
- Полное обесточивание сети и проверка отсутствия напряжения тестером (5 мин).
- Разметка мест установки модулей на DIN-рейке (10 мин).
- Монтаж корпуса УЗО или дифавтомата на рейку до щелчка фиксатора (2 мин).
- Зачистка концов фазного и нулевого проводов стриппером (5 мин).
- Обжим жил наконечниками НШВИ для качественного контакта (10 мин).
- Подключение фазного провода к верхнему контакту (вход) (3 мин).
- Подключение нулевого провода к соответствующей клемме (3 мин).
- Подсоединение отходящих линий к нагрузке (выход) (15 мин).
- Протяжка всех винтовых зажимов с усилием, но без срыва резьбы (5 мин).
- Подача напряжения на вход устройства (2 мин).
- Проверка работоспособности нажатием кнопки «ТЕСТ» (1 мин).
- Маркировка группы в щитке для дальнейшей эксплуатации (5 мин).
Важно соблюдать температурный режим: монтаж проводите при температуре от +5 до +30 °C. Влажность воздуха не должна превышать 80%, иначе возможна конденсация на контактах. Помните о безопасности: работайте только в диэлектрических перчатках и используйте защитные очки при сверлении щита.
Эксплуатация и долговечность

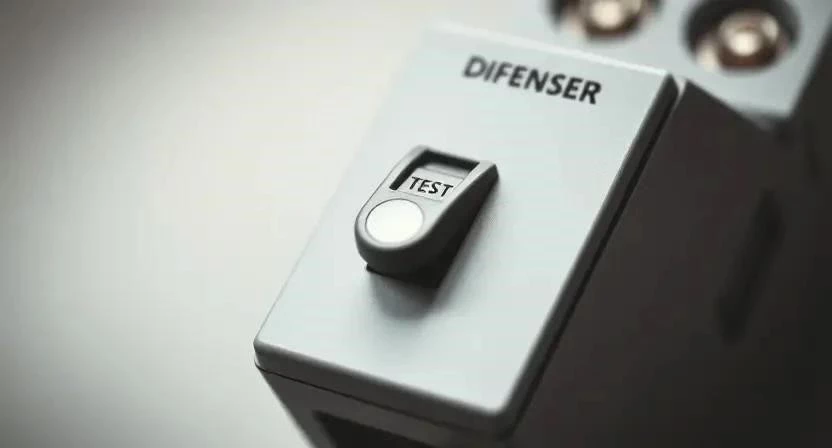

Срок службы качественных модулей составляет 10-15 лет. Главный враг механизмов — окисление контактов и резкие скачки напряжения. Раз в месяц я обязательно нажимаю кнопку «ТЕСТ». Это позволяет убедиться, что расцепитель не заклинил и устройство сработает в реальной ситуации.
Если кнопка не срабатывает или рычаг не падает вниз — прибор подлежит немедленной замене. Игнорирование этого правила превращает защиту в обычную декорацию в щитке.
Визуальные отличия и маркировка

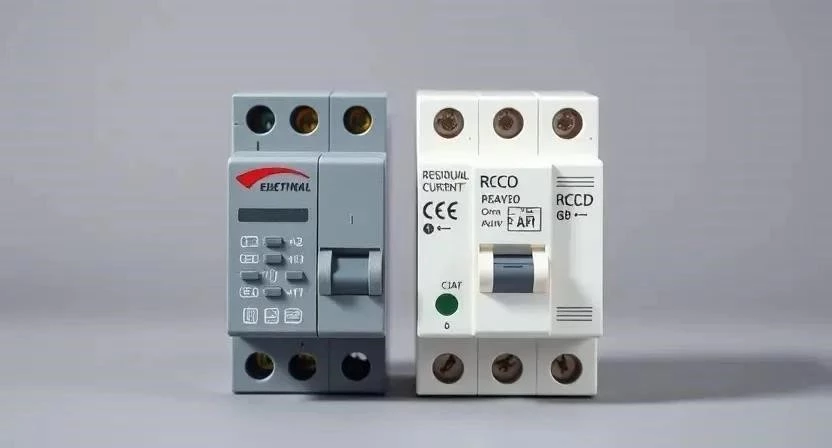

Различить устройства можно по надписям на корпусе. У УЗО обычно указан только ток утечки (например, 30mA) и максимальный рабочий ток (например, 40A). На дифавтомате обязательно будет указан номинальный ток срабатывания по перегрузке (например, 16A) и ток утечки.
По количеству клемм они схожи, но ширина модулей может отличаться. Стандартное УЗО часто занимает 2 модуля, в то время как современные дифавтоматы делают компактными — всего в 1 модуль. Это позволяет экономить место в узких щитках.
Стоимость и экономическая выгода
Цена зависит от бренда и функционала. Связка «УЗО + автомат» обычно выходит дешевле, чем один дифавтомат того же производителя. Однако дифавтомат экономит место. Я рекомендую выбирать средний ценовой сегмент: это баланс между надежностью и переплатой за бренд.
| Бренд (сегмент) | Комплект УЗО + Автомат | Дифавтомат | Разница |
|---|---|---|---|
| Бюджетный (IEK) | ~600 руб. | ~800 руб. | +200 руб. |
| Средний (Schneider) | ~1800 руб. | ~2400 руб. | +600 руб. |
| Премиум (ABB) | ~3500 руб. | ~4800 руб. | +1300 руб. |
| Работа мастера | ~500 руб./модуль | ~500 руб./модуль | 0 руб. |
| ~2300 руб. | ~2900 руб. | +600 руб. |
Преимущества и недостатки
Выбор между этими устройствами зависит от архитектуры вашего щитка. Если нужно защитить сразу несколько линий (например, все розетки в комнате), выгоднее поставить одно мощное УЗО и несколько обычных автоматов.
| Устройство | Плюсы | Минусы |
|---|---|---|
| УЗО | Низкая цена, групповая защита, высокая надежность | Не защищает от КЗ, требует доп. автомата |
| Дифавтомат | Компактность, комплексная защита «в одном флаконе» | Высокая стоимость, замена всего модуля при поломке одной функции |
Рекомендации по применению в помещениях
Для разных зон дома нужны разные подходы. В ванной комнате, где риск контакта воды с электричеством максимален, я всегда ставлю отдельный дифавтомат на 10 мА. Это гарантирует мгновенное отключение при малейшей утечке.
| Зона | Рекомендуемое устройство | Ток утечки | Причина выбора |
|---|---|---|---|
| Ванная комната | Дифавтомат | 10 мА | Высокая влажность, риск удара |
| Кухня (розетки) | УЗО + Автоматы | 30 мА | Много мощных приборов, групповая защита |
| Жилые комнаты | УЗО + Автоматы | 30 мА | Стандартная защита людей |
| Улица/Гараж | Дифавтомат | 30 мА | Повышенная вероятность повреждения кабеля |
| Освещение | Автомат (без УЗО) | — | Низкий риск утечки (если светильники в изоляции) |
Правила выбора устройства:
- Для влажных зон выбирайте ток утечки не более 10 мА.
- Для общих групп розеток используйте 30 мА.
- Если в щитке мало места — ставьте дифавтоматы.
- При ограниченном бюджете используйте связку УЗО + несколько автоматов.
- Всегда подбирайте номинальный ток автомата под сечение кабеля (1.5 мм² — 10А, 2.5 мм² — 16А).
- Для уличных линий используйте только влагозащищенные корпуса.
Советы профессионалов и нюансы

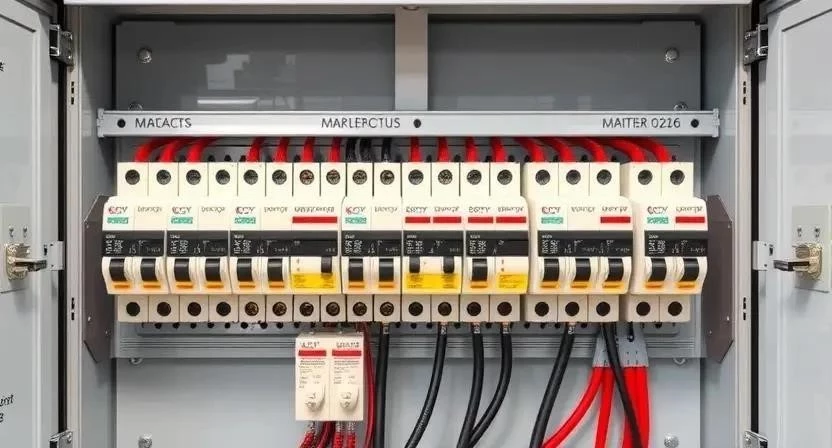

Важное понятие в электрике — селективность. Это когда при аварии отключается только проблемный участок, а не весь дом. Чтобы добиться этого, я разделяю щит на несколько групп. Каждая группа имеет свое УЗО или дифавтомат.
Я рекомендую обратить внимание на бренды Schneider Electric или ABB. Они реже дают ложные срабатывания. Новички часто совершают ошибку, покупая самые дешевые модули, которые начинают «выбивать» без видимых причин из-за низкого качества внутренних компонентов.
Ответы на частые вопросы
Можно ли ставить УЗО без заземления?
Да, УЗО работает и без заземления. Оно сравнивает токи в фазе и нуле. Если ток утекает через человека на землю, УЗО это заметит и отключит питание.
Почему постоянно выбивает УЗО?
Скорее всего, в сети есть утечка. Это может быть поврежденный нагревательный элемент в стиральной машине или старая проводка в стене. Нужно проверить каждый прибор по отдельности.
Что лучше для стиральной машины?
Однозначно дифавтомат на 16А с током утечки 30 мА. Это обеспечит и защиту от замыкания, и безопасность при утечке тока на корпус.
В чем разница между УЗО и диф. автоматом простыми словами?
УЗО — это «предохранитель» только для людей. Дифавтомат — это «предохранитель» и для людей, и для проводов.
Можно ли заменить дифавтомат на УЗО?
Только если вы добавите в схему обычный автоматический выключатель. Одно УЗО без автомата не защитит дом от пожара при коротком замыкании.
Как часто нужно нажимать кнопку ТЕСТ?
Я советую делать это раз в месяц. Это единственный способ проверить, что механизм расцепления в порядке.
Поможет ли УЗО при скачке напряжения?
Нет. Для защиты от скачков (например, при ударе молнии) нужно ставить реле напряжения или ограничители перенапряжений (УЗИП).
