Неправильный подбор номинала автоматического выключателя приводит к перегреву кабеля и риску возникновения пожара. Я видел случаи, когда на провод сечением 1,5 мм² ставили автомат на 25А, из-за чего изоляция просто плавилась. Ошибка в расчетах может стоить очень дорого, а монтаж неправильной защиты занимает время, которое потом придется тратить на полную переделку проводки. В этом материале разберем, как работает таблица выбора автомата по сечению кабеля и как правильно рассчитать нагрузку для безопасности вашего дома.

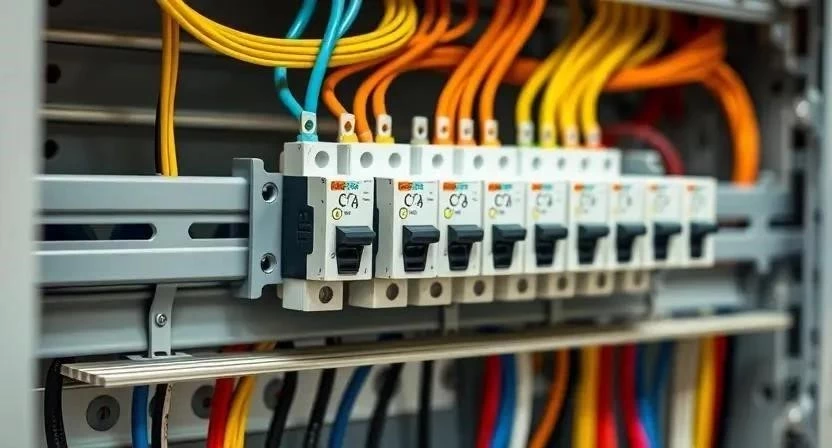

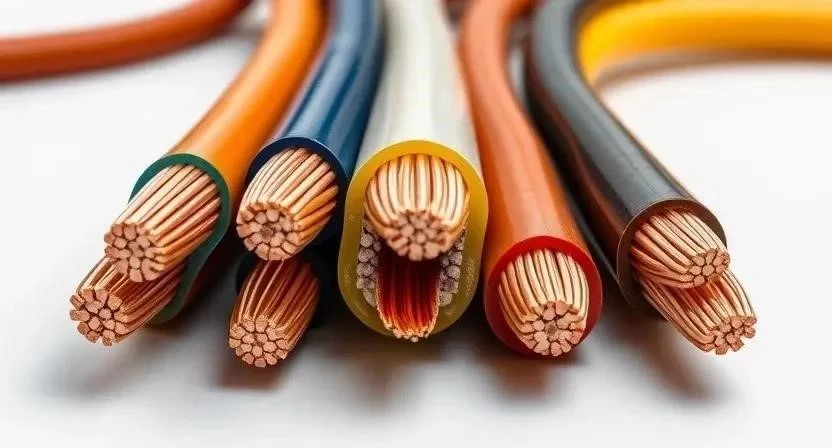

Факторы подбора защитного оборудования
Выбор номинала зависит от нескольких технических параметров. В первую очередь я смотрю на материал жил. Медь выдерживает гораздо больший ток, чем алюминий при том же сечении. Способ прокладки тоже играет роль. Кабель в штробе греется сильнее, чем открыто проложенный провод, так как тепло отводится хуже.
Я помню ситуацию, когда заказчик решил сэкономить и проложил кабель в толстом слое утеплителя. В итоге даже при правильном номинале автомат срабатывал от перегрева. Температура окружающей среды и количество одновременно нагруженных жил напрямую влияют на допустимый ток.
- Материал проводника (медь или алюминий)
- Фактическое сечение жилы в квадратных миллиметрах
- Место монтажа (в стене, в гофре, открыто)
- Температура воздуха в помещении
- Количество нагруженных жил в одном кабеле
- Длина линии для учета падения напряжения
- Тип подключаемой нагрузки (резистивная или индуктивная)
- Марка изоляции кабеля (например, ВВГнг)
Методика расчета сечения и тока
Для определения номинала используется простая формула зависимости мощности от тока: I = P / (U * cos φ). В однофазной сети при напряжении 220В расчет упрощается. Чтобы понять, какой автомат ставить на кабель 2,5 квадрата, нужно знать его максимально допустимый ток по ГОСТ или ПУЭ.
Сначала я определяю суммарную мощность всех приборов на линии. Затем перевожу киловатты в амперы. Важно, чтобы номинальный ток автомата был меньше максимально допустимого тока кабеля, но больше рабочего тока нагрузки.
- Подсчитал общую мощность всех потребителей на линии в Ваттах.
- Разделил мощность на напряжение 220В для получения тока в Амперах.
- Определил материал и сечение кабеля.
- Сверил допустимый ток кабеля с расчетным током нагрузки.
- Подобрал ближайший стандартный номинал автомата, который меньше предела кабеля.
- Выбрал характеристику расцепителя (B, C или D) в зависимости от пусковых токов.
- Проверил соответствие выбранного автомата нормам ПУЭ.
| Сечение медного провода (мм²) | Допустимый ток (А) | Рекомендуемый номинал автомата (А) | Макс. мощность при 220В (кВт) |
|---|---|---|---|
| 1,5 | 19 | 10 | 2,2 |
| 2,5 | 25 | 16 | 3,5 |
| 4 | 35 | 25 | 5,5 |
| 6 | 46 | 32 | 7,0 |
| 10 | 70 | 50 | 11,0 |
Стоимость защитных устройств и кабеля
Цена оборудования зависит от бренда и серии. Автоматы серии B подходят для освещения, C — для розеток, D — для мощных двигателей с высокими пусковыми токами. Я рекомендую использовать проверенные марки, так как дешевые аналоги могут не сработать при коротком замыкании.
Кабель ВВГнг сейчас является стандартом для внутренней проводки. Выгоднее всего покупать его бухтами по 100 метров в крупных строительных центрах или у официальных дилеров.
| Бренд / Серия | Ценовой сегмент | Средняя цена за шт. (руб) | Срок службы (ориентир) |
|---|---|---|---|
| IEK (Бюджет) | Эконом | 150 — 300 | 5-7 лет |
| EKF (Средний) | Средний | 300 — 600 | 10 лет |
| Schneider Electric (Премиум) | Высокий | 800 — 1500 | 20+ лет |
| ABB (Премиум) | Высокий | 900 — 1800 | 20+ лет |
| Legrand (Премиум) | Высокий | 850 — 1600 | 20+ лет |
Расценки на электромонтажные работы
Стоимость услуг мастера зависит от региона и сложности объекта. Замена одного автомата в щитке стоит дешевле, чем сборка всего распределительного узла с нуля. Диагностика проводки обязательна перед любым обновлением защиты.
| Вид работы | Единица измерения | Цена (руб) | Особенности |
|---|---|---|---|
| Замена автомата в щитке | шт. | 500 — 1200 | С учетом подключения |
| Прокладка кабеля в штробе | метр | 300 — 600 | Без учета штробления |
| Сборка щитка (до 12 модулей) | комплект | 3000 — 7000 | Сборка и маркировка |
| Диагностика сети | вызов | 1500 — 3000 | Замер сопротивления изоляции |
| Монтаж розетки/выключателя | шт. | 300 — 700 | Установка и подключение |
Дополнительные затраты при монтаже
Помимо самих автоматов и кабеля, потребуются расходные материалы. Без них качественный монтаж невозможен. Я всегда закладываю в смету запас на наконечники и маркировку, чтобы через год не гадать, какой автомат за что отвечает.
- Распределительный щит (пластиковый или металлический)
- DIN-рейка для крепления модулей
- Шины нулевые и заземляющие (кросс-модули)
- Наконечники НШВИ для многожильного провода
- Маркировочные бирки и наклейки
- Хомуты нейлоновые для фиксации кабеля
- Крепежные саморезы и дюбели
Варианты расчета сметы
Рассмотрим разные сценарии. Для замены автомата на электроплиту обычно требуется кабель 3х4 или 3х6 мм² и автомат на 25А или 32А. При полной комплектации щитка для квартиры расчет идет по количеству групп (свет, розетки, кухня, мокрые зоны).
Однажды я собирал щиток в бюджетном варианте, используя только недорогие компоненты. В итоге один из автоматов начал греться даже при средней нагрузке. С тех пор я советую ставить премиум-защиту хотя бы на ввод и основные линии.
| Статья расходов | Бюджетный вариант (руб) | Премиум вариант (руб) | Количество/Ед. |
|---|---|---|---|
| Автоматы (10 шт) | 2500 | 12000 | шт. |
| Кабель ВВГнг (100м) | 6000 | 9000 | метр |
| Щит распределительный | 1500 | 4500 | шт. |
| УЗО / Диф. автоматы (3 шт) | 2000 | 8000 | шт. |
| Расходники (шины, наконечники) | 1000 | 2000 | комплект |
Способы оптимизации расходов
Сэкономить без потери безопасности можно за счет правильного планирования. Я обычно покупаю кабель целыми бухтами по 100 метров — так цена за метр падает на 15-20%. Также имеет смысл выбирать комплектующие среднего ценового сегмента для второстепенных линий.
- Закупайте материалы комплектом у одного поставщика для получения скидки.
- Выбирайте качественные бренды среднего сегмента (например, EKF).
- Тщательно планируйте схему щитка, чтобы не покупать лишние модули.
- Используйте стандартные сечения кабеля, они дешевле специализированных.
- Выполните базовый монтаж (прокладку кабеля) самостоятельно.
Я рекомендую не экономить на вводном автомате и УЗО. Это сердце вашей системы безопасности. Ошибки здесь могут привести к выгоранию всей техники в доме.
Часто задаваемые вопросы
Можно ли ставить автомат 25А на освещение?
Категорически нет. Для освещения обычно используется кабель 1,5 мм², который выдерживает до 19А. Автомат на 25А просто не сработает при перегрузке, и провод загорится раньше, чем выключится питание.
Почему греется автоматический выключатель?
Причин две: либо перегрузка сети (слишком много приборов), либо плохой контакт в клеммах. Я часто встречаю недотянутые винты в щитках, что вызывает локальный нагрев и оплавление корпуса.
Зачем нужно УЗО вместе с автоматом?
Автомат защищает кабель от перегрузки и короткого замыкания. УЗО защищает человека от удара током при утечке. Это разные функции, поэтому для полной безопасности нужны оба устройства.
Меры безопасности при монтаже:
Всегда отключайте вводной автомат перед работой. Используйте индикаторную отвертку для проверки отсутствия напряжения. Работайте в диэлектрических перчатках. При сверлении стен используйте респиратор, чтобы бетонная пыль не попадала в легкие. Никогда не соединяйте провода скруткой под нагрузкой.
