Сгоревший или старый автомат в электрощите требует немедленной замены, чтобы избежать короткого замыкания или пожара. Обычно такая работа занимает от 30 до 60 минут, если под рукой есть весь необходимый инструмент. Стоимость самого модуля невелика, но риск при ошибке в монтаже крайне высок. Замена автоматического выключателя своими руками возможна при строгом соблюдении правил электробезопасности. Главное — полностью обесточить линию перед началом любых манипуляций.
Что нужно учесть перед стартом
Работа с электрикой требует базовых знаний о фазе и нуле. Если вы никогда не держали в руках индикаторную отвертку, лучше вызвать профи. Я всегда советую новичкам сначала изучить схему своего щитка, чтобы не запутаться в проводах. Время выполнения зависит от того, насколько тесно расположены модули в собранном щите. Если изоляция кабелей осыпается или провода перепутаны, самостоятельно лезть в щиток опасно. Безопасность превыше всего: никаких металлических колец на пальцах и мокрых рук во время процесса.
Подбор необходимых материалов
Для работы понадобится новый модуль, который должен строго соответствовать номиналу тока (амперам) старого устройства. Если в щитке используется многожильный провод, обязательно купите наконечники НШВИ, чтобы обеспечить качественный контакт. Без них жилы провода просто раздавятся винтом, что приведет к нагреву.
- Автоматический выключатель (согласно номиналу нагрузки)
- Наконечники НШВИ (под сечение вашего кабеля)
- Изолента ПВХ (для временной изоляции или маркировки)
- Маркировочные бирки для проводов
- Термоусадочные трубки (опционально)
- Очиститель контактов (спрей)
- Запасные винты для DIN-рейки (если старые изношены)
- Стяжки нейлоновые для укладки кабеля
Ниже приведен расчет материалов для стандартной замены одного модуля.
| Материал | Количество | Расход на 1 точку | Примерная цена | |
|---|---|---|---|---|
| Автомат (16А) | 1 шт. | 1 шт. | 300 — 800 руб. | 500 руб. |
| Наконечники НШВИ | 2 шт. | 2 шт. | 5 руб./шт. | 10 руб. |
| Изолента | 1 рулон | 10 см | 50 — 100 руб. | 60 руб. |
| Маркировка | 2 шт. | 2 шт. | 2 руб./шт. | 4 руб. |
| Очиститель | 1 баллон | 5 мл | 300 — 500 руб. | 400 руб. |

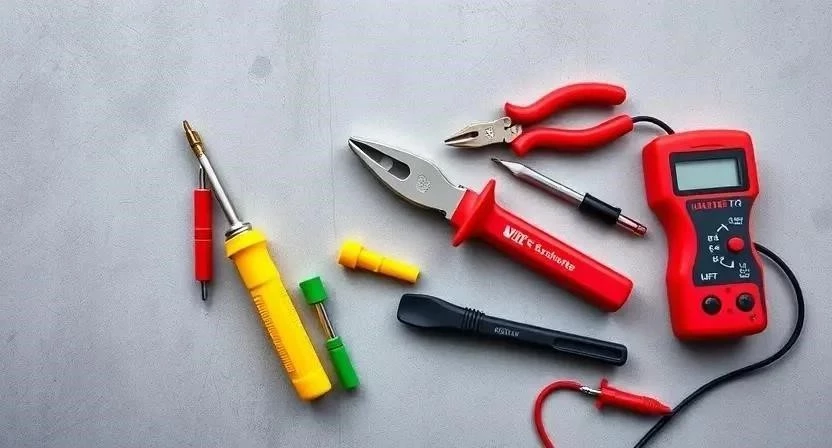

Инструментарий для электромонтажа
Без правильного набора инструментов лезть в щиток — значит рисковать здоровьем. Индикаторная отвертка обязательна, без нее нельзя достоверно проверить отсутствие напряжения. Я рекомендую использовать инструмент с изолированными ручками до 1000В.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Проверка напряжения | Обязательно | 150 — 300 руб. |
| Набор отверток (PH, PZ, SL) | Затяжка и ослабление клемм | Обязательно | 800 — 2000 руб. |
| Пассатижи/Бокорезы | Обрезка и правка проводов | Обязательно | 500 — 1200 руб. |
| Стриппер | Аккуратная зачистка изоляции | Желательно | 600 — 1500 руб. |
| Налобный фонарик | Освещение внутри щитка | Желательно | 400 — 1000 руб. |
Организация рабочего пространства
Сначала обеспечьте хорошее освещение в зоне щитка. Внутри корпуса часто темно, поэтому используйте мощный фонарь. Освободите доступ к панели, уберите всё лишнее вокруг. Я однажды рассыпал мелкие винтики на ковре, потом собирал их магнитом целый час — поэтому застелите пол плотной тканью или пленкой. Отключите все мощные приборы из розеток этой линии, чтобы избежать скачков при подаче питания.

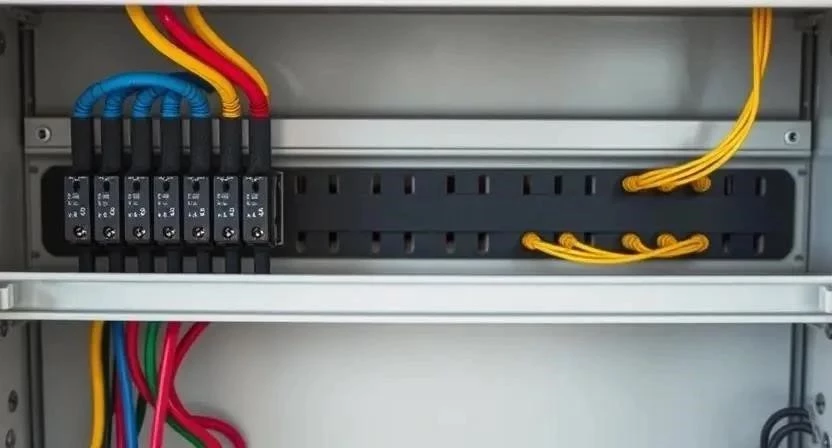

Подготовка электрощитка к работе
Пыль внутри щитка может вызвать замыкание или просто мешать обзору. Протрите корпус сухой тряпкой или используйте пылесос на низкой мощности. Проверьте, чтобы клеммы были доступны и не заблокированы соседними проводами. Самое важное — выключить общий вводной автомат. После этого я обязательно проверяю отсутствие напряжения индикатором на каждом контакте старого автомата. Если лампочка горит — работать категорически запрещено.
Пошаговый процесс замены автомата
Технология замены требует предельной внимательности. Помните, что плохой контакт — это главный враг электрики, который ведет к оплавлению всего щитка.
- Полное обесточивание (2 мин). Выключаем вводной автомат. Проверяем, что свет в помещении погас.
- Контроль напряжения (1 мин). Прикладываем индикаторную отвертку к входной и выходной клемме автомата. Лампочка не должна гореть.
- Маркировка проводов (3 мин). Помечаем изолентой или бирками, какой провод идет «вход» (питание), а какой «выход» (нагрузка). Я однажды перепутал их в сложном щите, и пришлось переделывать всю схему заново.
- Ослабление зажимов (2 мин). Аккуратно откручиваем винты клемм. Не выкручивайте их полностью, чтобы они не выпали.
- Демонтаж модуля (2 мин). Осторожно вытягиваем провода. Нажимаем на защелку автомата и вытаскиваем его с DIN-рейки.
- Подготовка жил (5 мин). Если концы проводов обгорели или деформированы, обрезаем их бокорезами. Зачищаем изоляцию на 10-12 мм. Я использую стриппер, так как нож часто надрезает саму жилу, что делает провод хрупким.

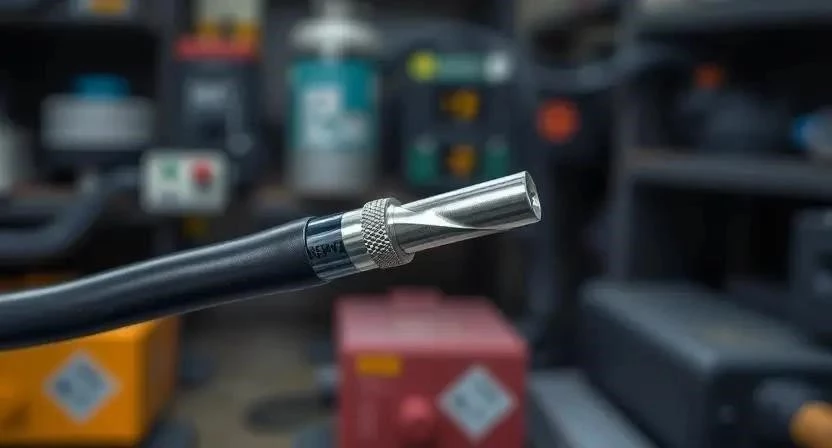

- Опрессовка (3 мин). Надеваем наконечники НШВИ на зачищенные концы и обжимаем их специальными клещами. Это гарантирует плотную посадку в клемме.
- Монтаж нового автомата (2 мин). Защелкиваем новый модуль на DIN-рейку до характерного щелчка.
- Подключение питания (3 мин). Вставляем фазный провод питания в верхнюю клемму и затягиваем винт.
- Подключение нагрузки (3 мин). Вставляем провод, идущий к потребителям, в нижнюю клемму. Затягиваем винт.
- Финальная протяжка (5 мин). Еще раз проверяем затяжку всех контактов. Провод не должен шевелиться при легком рывке рукой.
- Тестирование (5 мин). Включаем вводной автомат, затем новый модуль. Проверяем работу электроприборов в линии.
При затяжке винтов важно соблюдать баланс: слишком слабый зажим приведет к искрению, а перетянутый — к срыву резьбы или обрыву жилы.
| Этап работы | Время (мин) | Критический нюанс |
|---|---|---|
| Подготовка и проверка | 5-10 | Отсутствие напряжения (индикатором) |
| Демонтаж старого модуля | 10-15 | Маркировка проводов |
| Подготовка проводов | 10-15 | Использование наконечников НШВИ |
| Монтаж и подключение | 10-15 | Плотная затяжка клемм |
| Тестирование | 5 | Проверка температуры под нагрузкой |
Важные технические нюансы
Следите за температурным режимом в щитке. Если корпус ощутимо греется, значит, где-то есть плохой контакт или перегрузка. Я заметил, что автоматы разных брендов иногда плохо фиксируются на одной DIN-рейке — в таких случаях используйте специальные фиксаторы. Всегда проверяйте сечение провода относительно номинала: для автомата 16А подходит кабель 2.5 мм², для 10А — 1.5 мм². Если поставить автомат на 25А на тонкий провод, он не сработает при перегрузке, и кабель просто сгорит внутри стены.
Типичные ошибки новичков
Самая опасная ошибка — слабая затяжка винтов. Это вызывает локальный нагрев, искрение и в итоге оплавление изоляции соседних проводов. Часто новички путают фазу и ноль, хотя в однополюсном автомате это менее критично, но нарушает логику схемы. Еще одна проблема — игнорирование проверки напряжения. Никогда не верьте тому, что «автомат выключен», всегда проверяйте индикатором. Также часто повреждают жилу при зачистке ножом, что в будущем приводит к обрыву провода в месте зажима.
Расчет затрат на замену
Стоимость замены зависит от выбранного бренда автомата и того, делаете ли вы работу самостоятельно. Качественный европейский модуль стоит дороже китайского, но служит в разы дольше и срабатывает точнее.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Новый автомат | 500 | 500 | 0 |
| Расходники (НШВИ, изолента) | 50 | 100 | 50 |
| Работа электрика | 0 | 1500 — 3000 | 1500 — 3000 |
| Выезд мастера | 0 | 500 — 1000 | 500 — 1000 |
| 550 | 2600 — 4600 | 2050 — 4050 |
Обслуживание после установки
После завершения работ не забывайте про регулярный сервис. Раз в полгода я проверяю затяжку всех контактов в щитке. Металл имеет свойство «течь» под воздействием температурных расширений, и винты могут ослабнуть. Контролируйте температуру автомата при максимальной нагрузке — он должен быть слегка теплым, но не обжигать руку. Срок службы качественного устройства составляет около 10-15 лет, после чего механизм может начать «залипать».
Современные альтернативы
Если старый автомат часто выбивало, подумайте о замене его на дифф-автомат. Он объединяет в себе функции защиты от перегрузки и защиты от утечки тока (УЗО), что гораздо безопаснее для людей, особенно во влажных помещениях. Также существуют модульные системы с возможностью быстрого расширения. Я рекомендую проверенных производителей, таких как ABB или Schneider Electric, так как их механизмы работают стабильнее бюджетных аналогов.
Ответы на частые вопросы (FAQ)
Можно ли заменить автомат под напряжением?
Категорически нет. Это смертельно опасно. Даже если вы опытный мастер, риск случайного касания фазы или короткого замыкания слишком велик.
Что делать, если автомат не фиксируется на DIN-рейке?
Проверьте, не погнута ли сама рейка и подходит ли защелка автомата к данному типу профиля. Иногда помогает легкое подгибание усиков фиксатора.
Как выбрать номинал нового автомата?
Номинал подбирается строго по сечению кабеля: 1.5 мм² — 10А, 2.5 мм² — 16А. Нельзя ставить номинал выше, чем рассчитан проводка.
Почему автомат греется после замены?
Скорее всего, плохо затянут винт в клемме или сечение провода слишком мало для текущей нагрузки. Проверьте затяжку еще раз.
Нужно ли менять все автоматы в щитке одновременно?
Нет, заменяйте только вышедшие из строя или устаревшие модули. Но если щитку больше 20 лет, имеет смысл провести полную ревизию.
Чем заменить наконечники НШВИ?
Ничем. Если у вас многожильный провод, использование наконечников обязательно. Без них контакт будет нестабильным и опасным.
Как понять, что автомат сгорел?
Признаки: характерный запах горелого пластика, потемнение корпуса, автомат не держит нагрузку или, наоборот, не выключается при коротком замыкании.
Можно ли ставить автомат большего номинала, чем был?
Только если вы одновременно заменили весь кабель в стене на более толстый. В противном случае вы отключите защиту, и проводка сгорит раньше, чем сработает автомат.
