Старые алюминиевые провода в хрущевках давно выработали свой ресурс. Нагрузка от современной бытовой техники приводит к перегреву контактов и реальному риску пожара. Замена электрощитка в хрущевке своими руками позволяет обновить систему защиты и разделить сеть на несколько независимых групп. В среднем работа занимает один световой день, а стоимость базового комплекта оборудования начинается от 6 000 рублей. Правильный монтаж гарантирует стабильную работу электроники и безопасность жильцов.
Особенности подготовки к работе
Перед началом монтажа я всегда провожу полную оценку состояния существующей проводки. Если изоляция кабелей потрескалась, замена одного только щитка не решит проблему безопасности. Необходимо обязательно согласовать работы с энергосбытовой компанией, особенно если планируется замена или перенос электросчетчика. Для выполнения задачи потребуются базовые навыки электромонтажа и понимание принципов работы автоматики. Я рассчитываю время выполнения работ примерно на 8-10 часов, чтобы не спешить и проверить каждое соединение. Оптимально проводить замену в выходной день, когда в квартире минимум людей и можно спокойно обесточить все линии.

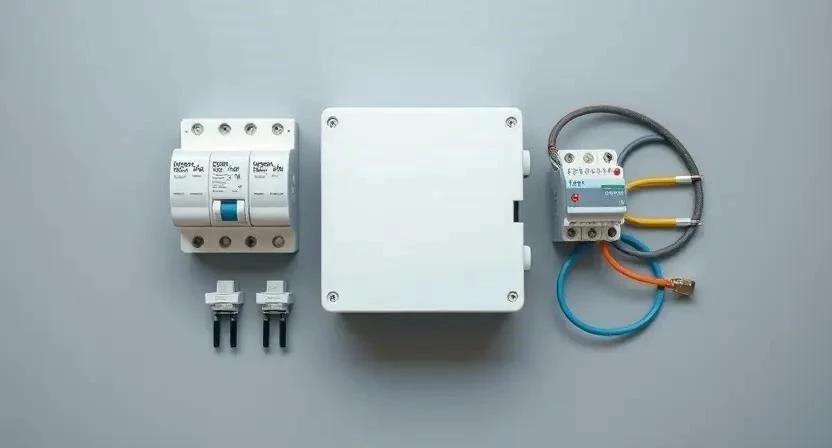

Комплектующие для монтажа
Для сборки современного щита потребуется качественный набор оборудования. Я рекомендую использовать кабель ВВГнг-LS для внутренних соединений из-за его пожаробезопасности. Основной упор стоит сделать на надежность автоматических выключателей и УЗО, так как именно они спасают технику и людей при авариях.
- Корпус щитка (встраиваемый или накладной)
- DIN-рейки для крепления модулей
- Автоматические выключатели разных номиналов
- Устройства защитного отключения (УЗО) или дифавтоматы
- Шина заземления (PE)
- Нулевая шина (N)
- Изолированные наконечники (НШВИ)
- Маркировочные бирки для каждой линии
- Кабель ВВГнг подходящего сечения
- Хомуты-стяжки и расходные материалы
| Материал | Количество | Расход на узел | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Корпус щитка на 12-18 модулей | 1 шт. | 1 шт. | 1 200 | 1 200 |
| Автоматический выключатель 16А | 4 шт. | 1 шт./линия | 350 | 1 400 |
| Автоматический выключатель 10А | 2 шт. | 1 шт./линия | 300 | 600 |
| УЗО (30мА) | 2 шт. | 1 шт./группа | 1 100 | 2 200 |
| Шины нулевая и земляная | 2 шт. | 1 шт. | 250 | 500 |

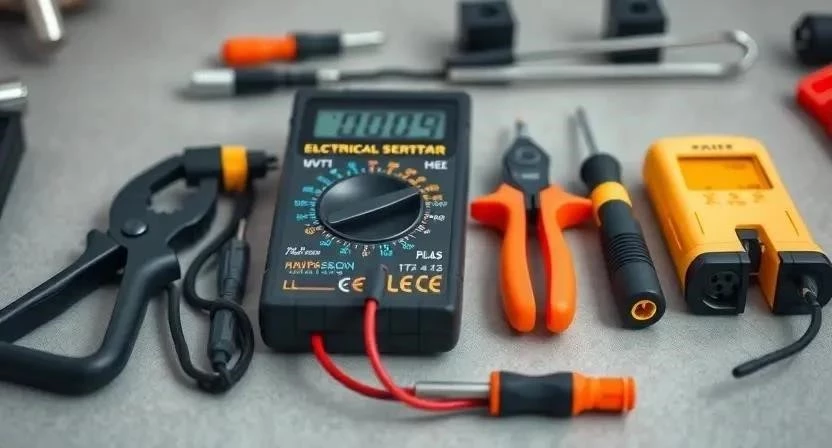

Инструментарий электрика
Качественный инструмент сокращает время работы и исключает ошибки при зачистке проводов. Стриппер позволяет снимать изоляцию, не повреждая жилу, что критически важно для медных кабелей. Для проверки отсутствия напряжения я использую мультиметр и индикаторную отвертку. Если какого-то дорогого инструмента, например кримпера, нет в наличии, его можно взять в аренду в строительном магазине на сутки.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Набор отверток (PH, PZ, SL) | Затяжка клемм и винтов | Обязательно | 1 500 |
| Стриппер | Снятие изоляции с провода | Обязательно | 800 |
| Кримпер (пресс-клещи) | Опрессовка наконечников | Обязательно | 1 200 |
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 2 000 |
| Перфоратор | Монтаж корпуса в стену | Обязательно | 4 500 |
| Индикатор напряжения | Быстрая проверка фазы | Обязательно | 300 |
| Уровень | Выравнивание щитка | Желательно | 500 |
Организация рабочего пространства
Первым делом я обеспечиваю свободный доступ к месту установки щитка. Все лишние вещи, мебель и коробки выносят из зоны работ. Пол и стены вокруг застилаю плотной полиэтиленовой пленкой, чтобы строительная пыль от бетона не осела на мебели. Поскольку электричество будет полностью отключено, я заранее готовлю мощный аккумуляторный фонарь или прожектор. Без качественного освещения работать с тонкими проводами и маркировкой просто невозможно.
Подготовка места установки
Демонтаж старого щитка начинается с аккуратного выкручивания старых пробок и отсоединения проводов. После этого я очищаю нишу от остатков старого раствора и пыли. Если стены вокруг места установки кривые, их необходимо выровнять, иначе корпус щитка будет стоять с перекосом, а крышка не закроется плотно. Для лучшей адгезии отделочных материалов поверхность обрабатывают грунтовкой. Особое внимание я уделяю проверке целостности вводного кабеля. Однажды я обнаружил оплавленный вводной провод, который почти прожег стену из-за плохого контакта в старом щитке, поэтому осмотр изоляции обязателен.

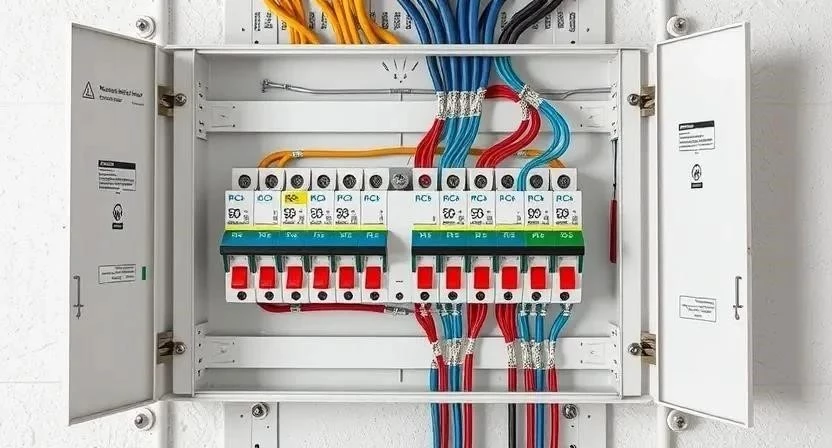

Технология замены щитка пошагово
Монтаж следует выполнять строго по инструкции, соблюдая правила электробезопасности. Главное правило — работа только при полном отсутствии напряжения.
- Полное обесточивание линии на вводе и проверка отсутствия напряжения мультиметром (15 мин).
- Демонтаж старых пробок, скруток и изношенных проводов (30 мин).
- Установка и фиксация корпуса нового щитка с помощью уровня (40 мин).
- Монтаж DIN-реек, установка нулевой и земляной шин (30 мин).
- Расстановка автоматических выключателей и УЗО согласно заранее подготовленной схеме (40 мин).
- Подключение вводного кабеля к главному автомату (30 мин).
- Распределение линий по группам: свет, розетки, кухня, санузел (60 мин).
- Опрессовка всех концов проводов наконечниками НШВИ (30 мин).
- Проверка всех винтовых соединений на плотную затяжку (20 мин).
- Маркировка каждого автомата с помощью бирок или стикеров (20 мин).
- Тестовое включение питания и проверка срабатывания УЗО кнопкой «Тест» (20 мин).
- Закрытие щитка защитной крышкой (10 мин).
| Этап работы | Время | Особенности выполнения |
|---|---|---|
| Демонтаж | 45 мин | Осторожно с хрупкой изоляцией алюминия |
| Монтаж корпуса | 40 мин | Соблюдение горизонтали по уровню |
| Сборка модулей | 80 мин | Соблюдение логики схемы (ввод -> УЗО -> автоматы) |
| Коммутация | 90 мин | Использование наконечников для всех жил |
| Тестирование | 30 мин | Проверка каждой группы под нагрузкой |

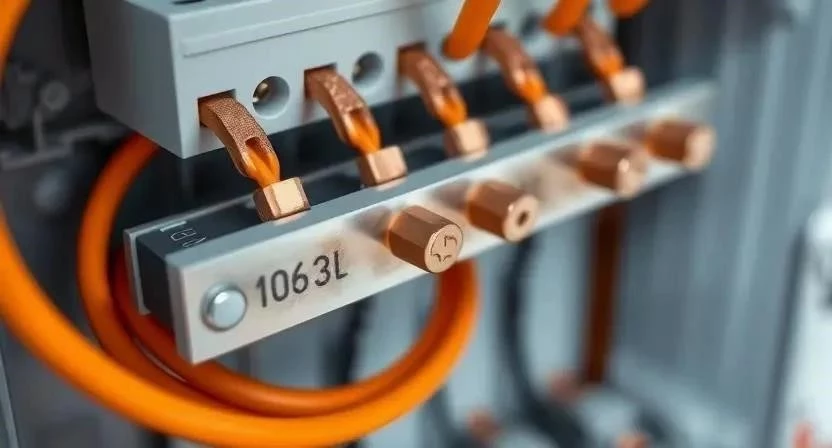

Я всегда дважды проверяю затяжку нулевой шины. Плохо затянутый «ноль» может привести к перекосу фаз и мгновенному выходу из строя всей бытовой техники в квартире.
Технические нюансы и требования
При монтаже важно учитывать температурный режим; в слишком холодном подъезде пластик корпуса может стать хрупким. Влажность в подъездах хрущевок часто повышенная, поэтому я использую герметик для заделки щелей вокруг щитка, давая ему высохнуть в течение 24 часов. Рекомендую не смешивать разные бренды автоматов в одной группе, так как они могут иметь разные характеристики срабатывания. В старом фонде заземление часто отсутствует, поэтому я устанавливаю отдельную шину PE, чтобы в будущем легко подключить современную систему заземления.
Типичные ошибки новичков
Многие допускают критические ошибки, которые могут привести к аварии. Я заметил, что начинающие часто ставят автоматы с завышенным номиналом, полагая, что так «не будет выбивать». На самом деле это опасно: автомат не сработает при перегрузке, и алюминиевый провод просто расплавится внутри стены.
- Подбор номинала автомата выше сечения провода (например, 25А на 1.5 мм²).
- Отсутствие УЗО на «мокрые» зоны (ванная, кухня), что опасно для жизни.
- Слабый контакт в клеммах, вызывающий искрение и нагрев.
- Прямое соединение алюминия и меди без специальных переходных клемм или наконечников.
- Отсутствие четкой маркировки, что делает поиск нужной линии при аварии невозможным.
Один мой знакомый поставил мощный автомат на тонкую линию освещения, и через месяц изоляция начала дымить. Мне пришлось перекладывать весь участок кабеля от щитка до первой коробки.
Расчет стоимости обновления
Стоимость замены зависит от выбранного бренда оборудования и того, кто выполняет работу. Самостоятельный монтаж позволяет сэкономить на услугах мастера, но требует наличия инструмента.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы и комплектующие | 7 000 | 7 000 | 0 |
| Работа по монтажу | 0 | 5 000 — 8 000 | 5 000 — 8 000 |
| Расходные материалы (дюбеля, стяжки) | 500 | 500 | 0 |
| 7 500 | 12 500 — 15 500 | 5 000 — 8 000 |
Эксплуатация и уход
После завершения работ щиток требует периодического контроля. Я рекомендую раз в год проверять затяжку всех винтовых контактов, так как металл имеет свойство «плыть» от температурных расширений. При высокой нагрузке (включение чайника, стиральной машины и обогревателя одновременно) стоит проверить температуру автоматов рукой — они не должны быть горячими. Срок службы современных модулей составляет около 15-20 лет. Главное правило эксплуатации — не перегружать сеть, не используя дешевые тройники и удлинители на одной линии.
Варианты исполнения и бренды
Выбор щитка зависит от количества линий в квартире. Для небольших помещений подходят компактные модульные щиты, для полноценного обновления лучше брать вариант с запасом на 2-4 свободных модуля. При выборе бренда я ориентируюсь на следующие сегменты:
- ABB — премиум-класс, высокая надежность, высокая цена.
- Schneider Electric — сбалансированный вариант, отличные характеристики.
- IEK — бюджетный сегмент, подходит для простых задач.
- Малые модульные щиты — для 2-4 групп.
- Средние щиты (12-24 модуля) — оптимально для хрущевки.
- Внутренний монтаж — эстетично, но требует штробления.
- Внешний монтаж — быстро, но занимает место в коридоре.
Ответы на частые вопросы
Можно ли менять щиток без проекта?
Если вы не меняете выделенную мощность на квартиру и не переносите счетчик, проект обычно не требуется, достаточно уведомления. Однако любые изменения в вводном кабеле должны быть согласованы.
Что делать, если вводной провод сгорел?
В этом случае потребуется частичная замена вводного кабеля от общедомового стояка до вашего щитка. Это работа для профессионала с допуском, так как требуется отключение всего подъезда.
Как выбрать мощность автомата для хрущевки?
Для освещения (кабель 1.5 мм²) ставьте 10А, для розеток (кабель 2.5 мм²) — 16А. Ставить больше нельзя, так как старая проводка не выдержит такую нагрузку.
Зачем нужно УЗО?
Устройство защитного отключения спасает человека от удара током при пробое изоляции на корпус прибора и предотвращает пожар при утечке тока.
Можно ли использовать алюминий с медью?
Напрямую соединять их нельзя — возникнет электрохимическая коррозия. Только через специальные клеммники (Wago с пастой) или опрессованные медные наконечники с переходом.
Как часто проверять щиток?
Раз в год проводить визуальный осмотр и проверку затяжки контактов.
Безопасность при работе:
Всегда используйте диэлектрические перчатки и очки при сверлении стен. Работа с электричеством требует предельной концентрации. Никогда не работайте под напряжением, даже если вам кажется, что «всего на одну минуту».
