Обрыв нулевого провода в однофазной сети приводит к резкому скачку напряжения, что мгновенно сжигает бытовую технику. Установка одного реле напряжения обходится в 2-5 тысяч рублей, тогда как замена сгоревшего холодильника стоит в десятки раз дороже. Чтобы эффективно защитить однофазную сеть от обрыва нуля в щитке, нужно правильно подобрать оборудование и соблюсти схему монтажа. Эта задача требует аккуратности и базовых знаний электромонтажа.
Подготовительный этап и оценка рисков
Перед тем как лезть в щиток, нужно трезво оценить состояние вашей проводки. Если дому тридцать лет и провода внутри стен крошатся, одна установка реле не спасет от пожара. Потребуются базовые навыки работы с электрикой: умение пользоваться мультиметром и понимание, где фаза, а где ноль. На все работы уйдет примерно 3-4 часа, включая настройку и тесты.
- Проверка целостности изоляции вводного кабеля.
- Оценка свободного места на DIN-рейке.
- Проверка соответствия сечения провода номиналу реле.
- Наличие исправного диэлектрического инструмента.
- Понимание схемы распределения нагрузок в доме.
- Подготовка схемы подключения конкретной модели реле.
- Обеспечение доступа к главному вводному автомату.
Комплект оборудования для защиты

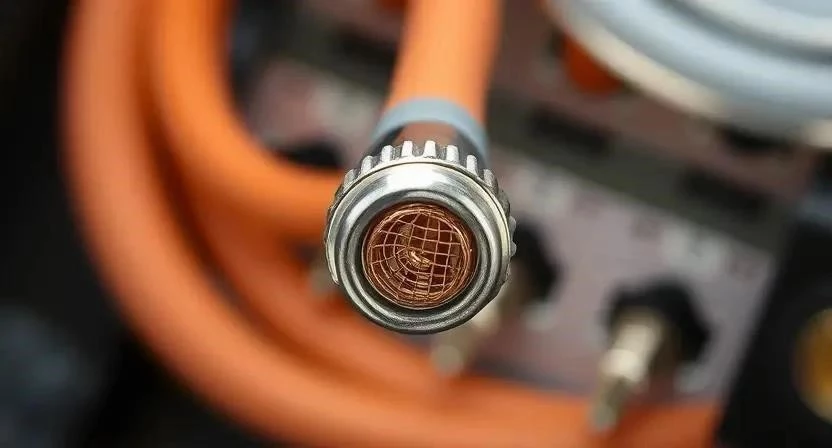

Подберите качественное реле напряжения с цифровым дисплеем — так вы будете видеть реальный вольтаж в сети. Я всегда использую наконечники НШВИ, чтобы многожильный провод не расплетался в клемме и не создавал искрение. Для маркировки проводов возьмите специальные цветные трубки или самоклеящиеся метки, чтобы через год не гадать, куда идет этот кабель.
- Реле напряжения (на 40А или 63А в зависимости от ввода).
- Провод ПВ-3 (ПуГВ) сечением 4 или 6 мм².
- Наконечники НШВИ под сечение провода.
- Маркировочные бирки для кабелей.
- Хомуты нейлоновые для стяжки проводов.
- Изолента ПВХ или термоусадка.
- DIN-рейка дополнительная (если основной места нет).
- Клеммники Wago для распределения (при необходимости).
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Реле напряжения | 1 шт. | 1 шт. | 2500 руб. | 2500 руб. |
| Провод ПВ-3 4мм² | 2 м | ~1.5 м | 80 руб/м | 160 руб. |
| Наконечники НШВИ | 10 шт. | 4-6 шт. | 5 руб/шт. | 50 руб. |
| Маркировка/хомуты | 1 набор | 1 набор | 200 руб. | 200 руб. |
| Крепеж DIN-рейки | 1 компл. | 1 компл. | 150 руб. | 150 руб. |
Инструментарий электрика
Профессиональный подход начинается с правильного инструмента. Хороший стриппер для зачистки изоляции экономит уйму времени и не повреждает жилы провода. Я заметил, что без качественного фонарика в щитке приходится работать вслепую, что крайне опасно и неудобно. Мультиметр должен быть с функцией прозвонки и измерения переменного напряжения до 600В.

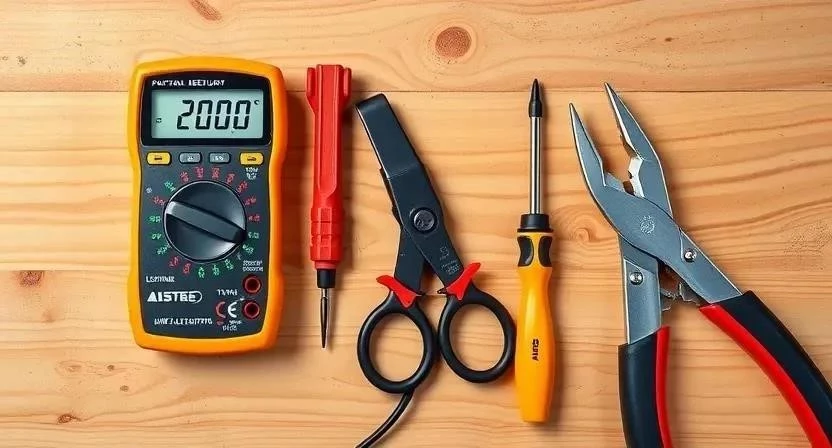

- Набор диэлектрических отверток (шлиц, крест).
- Стриппер для зачистки проводов.
- Цифровой мультиметр.
- Пассатижи с изолированными ручками.
- Налобный фонарь с ярким светом.
- Кримпер для обжима наконечников.
- Нож электрика с заменяемыми лезвиями.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения и фазы | Обязательно | 1500 руб. |
| Стриппер | Чистая зачистка изоляции | Желательно | 800 руб. |
| Отвертки | Затяжка клемм и винтов | Обязательно | 1200 руб. |
| Кримпер | Обжим наконечников НШВИ | Желательно | 1000 руб. |
| Пассатижи | Загиб и фиксация проводов | Обязательно | 700 руб. |
Организация рабочего пространства
В первую очередь обеспечьте себе свободный доступ к электрощитку. Уберите все лишние вещи, которые могут мешать быстрому отходу в случае чего. Отключите вводной автомат и обязательно проверьте отсутствие напряжения на всех шинах с помощью мультиметра или индикаторной отвертки. Освещение должно быть стабильным, поэтому используйте мощный налобный фонарь, чтобы руки оставались свободными.
Работа с электрощитом перед монтажом

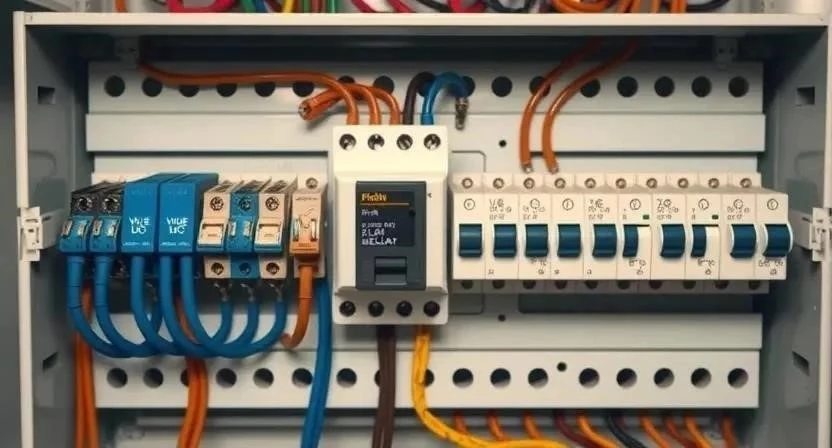

Тщательно проведите ревизию места на DIN-рейке, чтобы реле не стояло вплотную к мощным автоматам, которые сильно греются. Очистите контакты от пыли и окислов, если они есть. Я один раз столкнулся с тем, что из-за плохо затянутого винта на вводном автомате возникла дуга, которая чуть не сожгла новый прибор. Поэтому проверьте затяжку всех существующих соединений в щитке. Убедитесь, что нулевая шина готова к приему нового провода и на ней достаточно свободных зажимов.
Процесс установки и настройки защиты
Монтаж реле напряжения требует строгого соблюдения последовательности действий. Сначала полностью обесточьте сеть. Я рекомендую заблокировать вводной автомат или повесить табличку «Не включать», чтобы никто из домашних случайно не подал ток, пока вы держите провода в руках. Используйте стриппер для зачистки — это гарантирует, что вы не надрезали медную жилу, что в будущем могло привести к перелому провода при вибрации.
- Полное обесточивание сети и проверка мультиметром всех точек подключения (10 мин).
- Планирование расположения реле в щитке, чтобы оставить зазоры для вентиляции (5 мин).
- Монтаж устройства на DIN-рейку до характерного щелчка фиксатора (2 мин).
- Подключение фазного провода на вход реле (L-in), затяжка винта до упора (10 мин).
- Подключение нулевого провода к соответствующей клемме (N), проверка плотности зажима (10 мин).
- Соединение выхода реле (L-out) с групповыми автоматами через перемычку (15 мин).
- Настройка верхнего порога срабатывания (обычно 245-255В) через меню устройства (5 мин).
- Настройка нижнего порога срабатывания (рекомендую 180-190В) для защиты компрессоров (5 мин).
- Установка времени задержки включения на 180 секунд для защиты холодильников (5 мин).
- Пробный запуск: включение ввода и проверка индикации напряжения на дисплее (5 мин).
- Финальная проверка надежности всех зажимов методом «подергивания» за провод (10 мин).
- Закрытие щитка и тестирование срабатывания при имитации скачка (если есть оборудование) (10 мин).
| Этап работ | Время | Особенности |
|---|---|---|
| Демонтаж/Подготовка | 30 мин | Проверка отсутствия тока |
| Монтаж на рейку | 10 мин | Соблюдение зазоров |
| Электромонтаж | 40 мин | Использование НШВИ |
| Конфигурация | 20 мин | Выставление порогов |
| Тестирование | 20 мин | Проверка контактов |
Технические тонкости и совместимость
Температура внутри щитка может существенно влиять на работу электроники, поэтому не забивайте модули слишком плотно. Если в щитке стоит УЗО, реле напряжения обычно ставится до него, чтобы защитить и само УЗО, и всю последующую сеть. Правильный выбор номинального тока устройства критичен: если ваш ввод на 40А, а реле на 25А, оно просто сгорит от перегрузки. Проверьте сечение проводов — для ввода 25А используйте медь 4 мм², для 40А — 6 мм².
Типичные промахи при монтаже
Самая грубая ошибка новичков — перепутать фазу и ноль на входе в реле. В некоторых моделях это приводит к мгновенному выходу прибора из строя. Недостаточно затянутые клеммы вызывают нагрев, который плавит изоляцию и может привести к пожару. Я однажды видел, как человек выставил верхний порог на 270В, надеясь «выжать максимум» из сети, в итоге техника начала работать с перегревом. Отсутствие заземления не отменяет работу реле, но делает вашу систему защиты неполной и небезопасной.
Финансовая сторона вопроса
Стоимость защиты зависит от бренда реле: бюджетные варианты стоят около 1500 рублей, премиальные с расширенным функционалом — до 6000 рублей. Если нанимать электрика, работа по установке и настройке обойдется в 2000-4000 рублей. Сравните это с ценой сгоревшего телевизора или стиральной машины — экономия на защите здесь просто неоправданна.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Реле напряжения | 2500 руб. | 2500 руб. | 0 руб. |
| Расходники (ПВ-3, НШВИ) | 400 руб. | 600 руб. | 200 руб. |
| Работа по монтажу | 0 руб. | 3000 руб. | 3000 руб. |
| Настройка и пуск | 0 руб. | 1000 руб. | 1000 руб. |
| 2900 руб. | 7100 руб. | 4200 руб. |
Эксплуатация и обслуживание
После завершения монтажа не забывайте про периодическую проверку затяжки контактов раз в полгода. Медь имеет свойство «течь» под давлением винта, особенно при перепадах температур. Мониторьте работу устройства: если реле стало отключаться чаще обычного, возможно, в сети начались серьезные проблемы с нулем на линии. Срок службы качественных реле составляет 7-10 лет, после чего конденсаторы внутри могут высохнуть, и точность измерений упадет.
Другие способы защиты сети
Существуют и альтернативные решения, например, специализированные блоки защиты от перекоса фаз для трехфазных сетей. Стабилизаторы напряжения более эффективны, так как они не просто отключают ток, а выравнивают его до 220В. Однако стабилизатор стоит в 5-10 раз дороже реле и занимает гораздо больше места. Для большинства однофазных домов реле напряжения является оптимальным балансом цены и надежности.
Ответы на частые вопросы
Поможет ли реле при обрыве нуля на линии электропередач?
Да, это его основная задача. При обрыве общего нуля напряжение в розетках может подскочить до 380В, и реле мгновенно отключит питание вашего дома.
Можно ли ставить защиту после УЗО?
Технически можно, но логичнее ставить до, чтобы реле защищало и само УЗО от перенапряжения.
Какое реле выбрать: цифровое или аналоговое?
Однозначно цифровое. Оно позволяет точно настроить пороги срабатывания и видеть текущее напряжение в сети.
Почему техника сгорает при обрыве нуля?
Из-за смещения нейтрали потенциал фазного провода резко растет, и блок питания техники не выдерживает такого напряжения, что ведет к пробою изоляции и выгоранию компонентов.
Нужно ли менять нулевой провод в доме?
Если проводка старая (алюминий), замена на медь крайне рекомендована, так как алюминий часто окисляется и обрывается в самых неожиданных местах.
Как часто нужно проверять настройки?
Один раз при установке и затем при каждом сезонном обслуживании щитка.
Влияет ли защита на работу котла отопления?
Напротив, она его спасает. Большинство котлов очень чувствительны к качеству питания, и реле предотвращает выход из строя дорогой платы управления.
Что делать, если реле постоянно отключается?
Проверьте напряжение мультиметром. Если оно действительно выходит за границы нормы, нужно вызывать электрика из энергосети для проверки трансформатора или магистрального нуля.
