Как отличить хороший светодиод от плохого

Отличия и характеристики

Данная модель появилась не так давно и уже для многих даже вытеснила другой популярный вид SMD 5050. И это не спроста.

Характеристики у них не только похожи, но и в некоторых моментах превосходят ленту 5050. При этом цена на четверть меньше.

Связано это с меньшим размером светодиодов. Одно дело сделать большой 3-х кристальный светодиод.

И совсем другое – маленький на один кристалл. Материала во втором случае у вас уйдет значительно меньше.

Название SMD 2835 расшифровывается как Surface Mounted Device — устройство поверхностного монтажа. Цифры означают размер светодиодов. Ширина – 2,8мм, длина – 3,5мм.

Срез в уголку показывает на расположение катода.

С одной стороны вроде бы странно, ленты 3528 имеют такие же размеры как и 2835, почему же они обладают совершенно другими характеристиками?

Объясняется это тем, что при изготовлении здесь применяются абсолютно другие чипы или кристаллы. Хотя светодиод и одинакового размера, но внутри него находится другая конструкция, с гораздо большим источником света.

Качественный светодиод СМД 2835 имеет световой поток равный 20-22 люмен (при токе 60мА). Это такой же световой поток, как и у 5050.

Потребляемая мощность 1 метра – 14,4Вт. Это соответствует моделям SMD5050 на 60 диодов в метре.

Однако не забывайте, что это относится к качественным моделям премиум класса.

Стандарт варианты ничем не отличаются от дешевых SMD 3528 и их мощность всего 4,8Вт/м при световом потоке до 360 Лм/м.

Индекс цветопередачи у премиум лент 2835 доходит до 94%, что больше чем в диодах 5050. Там показатель не больше 80%.

Индекс цветопередачи это характеристика, которая показывает насколько искажаются реальные цвета тем или иным источником света. То есть, насколько зеленый свет будет действительно зеленым, красный – красным и т.д.

Например, если ночью встать под ртутную лампу ДРЛ, которая светит желтым светом, вы будете не мало удивлены как визуально поменяются цвета вашей одежды.

Монтаж светодиодных лент

Монтаж светодиодной полосы 5630 проводится на теплоотводящей площади, только тогда обеспечится долговечность конструкции. Для теплоотвода можно использовать алюминиевую полосу, профиль.

Для монтажа потребуется: светодиодная полоса, адаптер, коннекторы, диммеры.

Для подключения не нужны особые навыки, его можно провести самостоятельно.

Продается лента длиной 5 метров в упаковке. Перед установкой надо извлечь полоску из упаковки и удостовериться в ее целостности.

На плате указывается мощность питания (12 В, 24 В, 36 В). Надо провести данное соответствие с источником питания. Мощность источника должна превышать мощность полосы на 25 процентов.

Место для подключения должно располагаться в доступности к подключению в сеть на 220 В.

Если проводить надо не целую ленту, то она нарезается строго по маркированным местам. Такие части соединяются коннекторными разъемами.

Площадь, на которую предполагается производить монтаж, тщательно очищается от пыли и загрязнений. Оборотная сторона полоски содержит клеевое основание, защищенное пленкой. Пленка снимается, полоса прикладывается к плоскости и прижимается.

RGB модели

Для тех, кто хочет приобрести разноцветную ленту 2835, имейте в виду, что RGB в ней реализовано следующим образом:

первый светодиод – красного цвета

второй – зеленого

третий – синего

Далее в следующем модуле все повторяется. То есть, полнофункциональной поддержки, когда один светодиод светится разными цветами, здесь нет.

Такое возможно реализовать только в трех кристальных SMD5050. Поэтому если вы купили RGB вариант и думали, что вся подсветка будет светиться сплошным красным цветом, затем зеленым и т.д. – это не так.

У вас обязательно будут большие темные полосы от незадействованных элементов – участок яркий, участок тусклый и т.д.

Зато с помощью такой RGB ленты можно легко и с любым контролером реализовать эффект “бегущей волны”. Во многих других видах, для этого необходимо приобретать либо специальные модели, либо другой контроллер с такой функцией.

Лента SMD 3528/120 led

В одном метре этой ленты, как видно из названия, содержится 120 светодиодов.

Мощность ее 9,6 Вт/м. Световой поток — 850-900 Люмен.

Отрезать ее можно по 5 см. Причем в этих 5см уже содержится по 6 светодиодов.

Есть варианты и с меньшей кратностью модулей — всего по 2,5см и 3 светодиода внутри.

Но опять же, все параметры (мощность, световой поток) будут отличаться у лент премиум класс и у стандарт. Отличить их между собой можно по внешнему виду.

В менее качественных стандарт лентах, светодиоды на подложке припаяны как попало.

Нет четкой симметричности в расположении.

Несмотря на относительно небольшую мощность и световой поток, эту ленту можно использовать для частичной замены основного освещения. Также ее преимуществом является частота расположения светодиодов на подложке.

Из-за этого, при подсветке создается практически сплошная, без разрывов светящаяся полоса.

Ленту на 120 диодов чаще всего используют для подсветки потолка, как матового, так и глянцевого.

Благодаря частоте расположения диодов ее можно располагать очень близко к потолку. Если у вас расстояние между ним и гипсокартоном или карнизом небольшое (не более 5см), и при этом вы не хотите, чтобы были заметны световые пятнышки, то СМД 3528/120 лучший вариант.

Отличия


В чем же разница и как отличить светодиодную ленту SMD 5630 от SMD 5730? СМД 5730 это более новая модель светодиода. И основное внешнее отличие — это физические размеры.

длина 5,7мм (5730) и соответственно 5,6мм (5630)

ширина 3,0мм

Причем не путайте, 5.7мм это длина вместе с выводами (ножками). Фактический размер самого корпуса, куда впаян кристалл — всего 4,8мм!

У модели 5630 он даже немного больше — 5,3мм. Ширина у обоих одинаковая — 3,0мм.

Однако с уменьшением корпуса в изделии 5730 мощность, световой поток, температура нагрева остались на прежнем уровне. У фирменных изделий заводского качества мощность равняется 0,5Вт, а температура — 80 градусов.

Также в SMD5730 снижено энергопотребление — 0,14А, вместо 0,15А у SMD5630. Правда напряжение подросло. Технические характеристики светодиодов:

Благодаря этим изменениям светодиодные ленты SMD 5730 более эффективны и имеют больший срок службы.

Типы светодиодов: по цветовой температуре

Традиционные неорганические светодиоды доступны в различных цветах. Первые типы светодиодов, которые были изготовлены, были красными, но с тех пор были введены многие другие цвета. Теперь они доступны в следующих цветах: Из доступных цветов синие и белые светодиодные типы дороже, чем светодиоды других цветов в результате более высоких издержек производства.

В дополнение к светодиодам, излучающим видимый свет, другие изготовляются для испускания инфракрасного излучения. (Читайте статью про инфракрасные светодиоды). Эти часто используются для таких приложений, как телевизионные пульты дистанционного управления, где видимый свет отсутствует. Цвет светоизлучающего диода определяется полупроводниковым материалом, используемым в диоде. Хотя пластиковое тело диода может быть окрашено, это не то, что придает диоду его цвет.

Монтаж светодиодных лент SMD 5630, 5730

Монтировать такие мощные ленты можно только с применением алюминиевого профиля. Многих это отпугивает, так как стоимость самого профиля, нередко сопоставима или даже превышает цену led ленты.

Некоторые рискуют и наклеивают ее напрямую на мебель или используют для этого дешевые пластиковые кабельные каналы. Делать этого не стоит.

Поначалу все будет гореть и светить исправно, без каких либо нареканий. Однако светодиоды будут нагреваться более 80 градусов, постепенно деградировать, и как следствие — терять свою первоначальную яркость.

Большинство производителей, указывая сроки гарантийной работы светодиодных лент (любых марок), подразумевают под этим то, что в течение данного периода подсветка будет исправно светить со 100% яркостью.

Когда же этот срок выйдет, лента не потухнет, а просто потеряет минимум треть люмен от своих первоначальных характеристик. При перегреве такой срок уменьшается в 2-3 раза.

В первую очередь это относится к герметичным лентам с защитой IP65,68. Мало того, что они покрыты силиконом, так и недостаток теплоотвода, в виде алюминиевого профиля значительно ухудшит общую картину.

А можно как-то выйти из ситуации, если дело не в стоимости алюминиевого профиля, а в невозможности его монтажа и размещения? Например, он никак не подходит по дизайну или портит весь вид подсветки.

Единственный вариант в этом случае — это уменьшить мощность и пожертвовать освещенностью.

Ваша задача добиться того, чтобы общая мощность светодиодной ленты, не была больше чем 10Вт на 1 метр.

Осуществить это можно двумя способами:

искусственно снизить напряжение на блоке питания

Для этого там есть регулятор ADJ. Но хватит ли его регулировочных параметров, можно проверить только опытным путем.

применить при подключении ленты диммер

Тем самым вы понизите яркость, а вместе с ней и нагрев светодиодной подсветки.

Рассчитать какой нужен блок питания для led ленты smd.

При выборе светодиодной ленты, встаёт вопрос: какой трансформатор купить, что бы освещение работало стабильно и при этом не переплатить! У нас есть всё необходимое, что бы осветить ваш коттедж, квартиру или сад. Вы можете подобрать всё сами или обратиться к нашим продавцам консультантам, по светодиодному освещению вам поможет Алексей, его тел0.

Всё что вы у нас купите, мы оперативно доставим к вам, собственной службой доставки. У нас есть услуга и по монтажу светодиодной ленты. Кстати цены у нас самые низкие по Москве и РФ.

В соответствие с указанными параметрами светодиодной ленты и нужно подбирать блок питания (трансформатор).

Прежде всего подбираем трансформатор по напряжению и мощности, если не учесть эти условия, то он может быстро выйти из строя или вообще не работать!

Напряжение: у нас два варианта 12V и 24V, тут всё просто, выбираем тот, который соответствует выбранной нами ленте, смотрим указанное рабочее напряжение.

Мощность: если трансформатор будет недостаточно мощный то он будет греться и на долго его не хватит, он попросту быстро сгорит. Если трансформатор будет на много мощнее необходимого, то вы потратите больше денег, так как цена значительно увеличивается с возрастанием мощности трансформатора.

Потребляемая мощность

Самым важным критерием при выборе блока питания у светодиодной ленты является потребляемая мощность. Ниже приводится справочная информация для каждого вида ленты.

Светодиодные ленты 12V и 24V SMD имеют следующие характеристики:

Мощность W Диодов на 1 метре Тип светодиода
4.8W 60D 3528
7.2W 30D 5050
9.6W 120D 3528
14.4W 60D 5050
19.2W 240D 3528
24W 204D 3014
27W 90D 5630
28.8W 120D 5050
32W 120D 5630

Поэтому выбор трансформатора очень важен, посчитать какой нужен вам, довольно просто: нужно мощность светодиодной ленты умножить на 5 метров или на метраж ленты нужный вам, если вы будите использовать не все пять метров, то умножайте на ваш метраж.

— То есть 7.2W*5 метров =36W +запас, выходит вам нужен трансформатор 60W, 3,4 Ампер выходной мощности..

— То есть 14.4W*5 метров =72W +запас, выходит вам нужен трансформатор около 100W, чуть больше 8 Ампер выходной мощности..

Важно учесть в какой среде будет работать трансформатор, если это наружное освещение или помещение с повышенной влажностью, то обязательно покупайте трансформатор с защитой IP65 влагозащищённые с погружением IP67. Если помещение сухое, то стоит купить IP20 или IP33 они на порядок дешевле

Класс защиты: выбираем исходя из того где вы собираетесь использовать! Если освещаем там где сыро и влажно, значит покупаем IP65 или IP67, если сухо и влага попадать не будет то используем IP33.

Правила установки

При покупке помните, что для влажных помещений подходят блоки со степенью пылевлагозащиты от IP54 и выше.

Не размещайте блок в близи источника тепла. Температура корпуса трансформатора не должна быть выше 500C.

Блок должен иметь доступ воздуха, не менее 200 мм во все стороны (иначе он будет перегреваться). Поэтому устанавливать источники питания в закрытые ниши не следует.

Не располагайте его на дереве или на горючих материалах, это может привести к пожару.

Не нагружайте более, чем на 80% от указанной мощности. При работе температура корпуса не должна превышать 500С. В противном случае резко снижается максимально допустимая нагрузка.

Калькулятор подбора блока питания для светодиодной ленты

Введите параметры подключаемой светодиодной ленты и кликните по кнопке «Рассчитать»:

Для консультации тел Алексея0

Постоянно завозим новые блоки питания! У нас большой выбор по хорошей цене, поэтому трансформаторы не залёживаются. Только что поступили в продажу новые блоки питания.

Световой поток

Помимо мощности, дешевые диоды в лентах 5630, 5730 имеют и гораздо меньший световой поток. У китайских моделей он от силы достигает 7-12 люмен, а вот у брендовых доходит до 40Лм.

Таблица сравнения световых потоков (в люменах) светодиодных лент SMD 2835,3528,5050,5630,5730:

Как видно, качественная SMD 3528 может быть сравнима по своим показателям, с казалось бы такой мощной и яркой 5630

Поэтому всегда обращайте внимание на производителя лент и светодиодов

Одни из наиболее брендовых — это корейские Samsung и европейские Phillips.

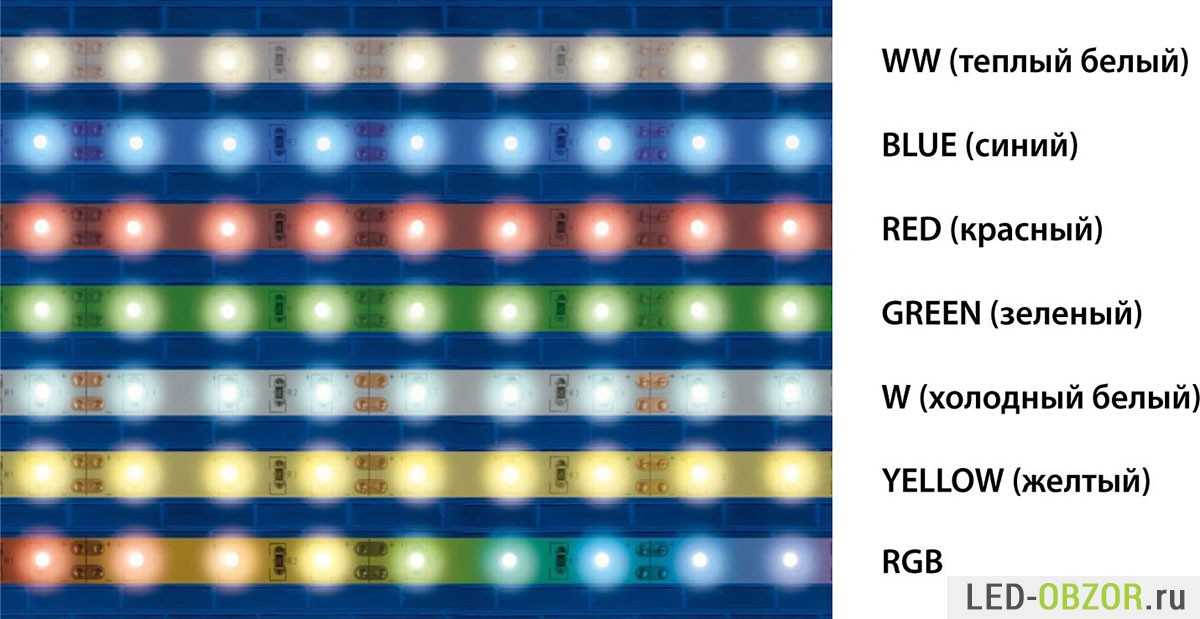

Данные в табличке применимы для белого нейтрального света. А вообще SMD 5630, 5730 могут быть в трех разных «цветах»:

WW — теплый белый от 2700 до 3000К

NW — нейтральный белый от 3500 до 4500К

CW — холодный белый от 6000 до 6500К


В качестве основной подсветки в доме выбирайте более теплый цвет. Иначе свет будет как в операционной или в морге.

Холодный белый приемлем только в качестве локальной декоративной подсветки.

Если у вас монохромный вариант ленты, не RGB, то подключать ее можно напрямую к блоку питания. Никаких контроллеров приобретать не нужно.

Захотите регулировать и управлять уровнем освещенности — докупите диммер.

Такие яркие и мощные ленты как SMD 5630, 5730 лучше всего подключать с обеих сторон. Именно для этого и сделаны выводы проводов с двух сторон на бобинах.

А не для того, как считают некоторые, чтобы удлинять и припаивать к ним следующие 5 метров.

Для увеличения длины подсветки второй отрезок (после 5м), подсоединяют только параллельно, и никак иначе.

В противном случае по дорожкам пойдет такой ток, что могут отгореть контакты в местах соединений.

Имейте в виду, что у продавцов на Алиэкспрессе показатели с вероятностью в 90% отличаются от указанных в вышеприведенной таблице. И всегда не в лучшую сторону.

Характеристики просто завышаются без учета фактических данных.

Требования к пайке

Производитель прибора установил предельную температуру нагрева при монтаже – 300 град.С. На этот параметр и надо ориентироваться при пайке. Если используется фен, следует установить температуру воздуха в этих пределах. Для пайки надо применять низкотемпературные пасты.

При использовании паяльника температуру жала также следует отрегулировать так, чтобы она не превышала установленный предел. При пайке в качестве теплоотвода можно использовать пинцет, но время контакта жала и светодиода не должно превышать 3 секунды. Для монтажа надо применять мягкие легкоплавкие припои. Производитель гарантирует работоспособность LED при однократной пайке независимо от способа.

Технические характеристики

При отсутствии критических перепадов напряжения в сети и стабильной температур в интервале 18-22°С светодиод 5730 излучает световой поток 110 люмен при затратах мощности 1,1 Вт в час. Сила тока при стабильных показателях составляет 350 мА, в импульсном режиме – 800 мА.

LED-лампы для стандартного цоколя и работе от электросети 220 В

Температура воздуха в помещении, где работают источники, имеет критическое значение для величины тока и интенсивности светового потока. Ввиду большой мощности светодиодов монтировать их можно только в алюминиевые профили, отводящие тепло. Если не предусмотреть теплоотводящее основание, кристаллы начнут перегреваться, световой поток уменьшится и лампа перегорит. Для этих же целей в конструкции предусмотрен радиатор для теплоотвода.

Некоторые производители экономят на установке хороших радиаторов, снижая тем самым себестоимость продукции, что ударяет по качеству осветительных приборов. Радиатор рассчитан на максимальную рабочую температуру 65°С, чего достаточно для сохранения интенсивности потока в 50-70 люмен и корректной работы.

На диаграмме взаимодействия тока, напряжения и температуры на световой поток видно, как изменяется последний соответственно изменению рабочих параметров.

Диаграммы

Для сохранения кристаллов светодиода 5730 прямоток не должен превышать значения в 170 миллиампер – с одной стороны это уменьшит интенсивность относительного потока до 50 лм, с другой обеспечит длительный срок эксплуатации. Можно увеличить это значение и до 350 мА, чтобы интенсивность света достигла максимального значения 11 лм, но в этом случае должен быть либо мощный радиатор у кристалл либо отрицательная температура в помещении, чтобы кристалл успевали охлаждаться.

Технические особенности осветительного прибора

По спектрофотометрической (цветовой) температуре, измеряющейся в кельвинах, светодиоды 5730 делятся на 4 группы, охватывающие весь спектр излучения:

  • теплый желтый – 3000-4000 K;
  • нейтральный – 4300-4800 K;
  • чистый белый – 5000-5800 K;
  • холодный голубой – 6000-7500 K.

Спектр излучения света

Основные технические хаpaктеристики

Самые важные параметры SMD 5730 зависят от производителя. У брендовых изделий от Philips, LG, Samsung мощность и светопоток гораздо выше, чем у неизвестных производителей. Светодиод SMD 5730 излучает белый свет. Световой поток достигает 110 мл (при оптимальном значении тока).

Эксплуатационные и оптические параметры высококачественных СМД 5730 при температуре +25оС

Показатель Единица измерения Мин. и макс. значение
Ток мА 150-300, импульсы до 800
Мощность Вт 0,15-1,1
Падение напряжения В 3,1-3,4
Температура p-n перехода оС 130
Рабочая температура оС от -40 до +80
Цветопередача Ra 60-80
Поток света Лм 40-110
Угол рассеивания градусы 120

Градация температуры цвета SMD 5730 (при 180 мА):

  • холодный (6000-7500 К);
  • чистый (5000-5800 К);
  • нейтральный (4300-4800 К);
  • теплый (3000-4000 К).

Главные отличия SMD5730 отSMD 5630 – яркий поток света при одной и той же мощности и разница по длине корпуса полмиллиметра.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…

Вывод о сравнении SMD 5630, SMD 5730 и SMD 5050


Сравнение освещения SMD диодами В результате проведенных испытаний мы можем сделать вывод — лучшие Samsung. Причем тут у меня также двоякое впечатление. Разница от других экземпляров по одинаковым диодам не такая большая. Есть разница по тепловому нагреву. Самый плохой теплоотвод у последней компании GZCL. Все-таки ребята сэкономили на подложке. Но тут мы можем сыграть на меньшем питании по току. Света будет меньше, но продолжительность жизни увеличится. По остальным образцам — практически все данные идентичны друг-другу. Разница только в цене…

Для чего все это было сделано? Главной целью было показать, что утверждение — «На китайских площадках продают только барахло» — не имеет под собой объективных оснований. Китайские площадки, также как и российский рынок, имеет как адекватных производителей и продавцов, так и плохих. Те, кто не могут правильно отбраковать и идентифицировать хорошие ( удовлетворительные ) китайские диоды от плохих — танцор, которому вечно что-то мешает.

Есть на китайском рынке хороший товар. И его не мало. Надо уметь правильно выбирать и не гнаться за дешевизной. Все представленные в обзоре продавцы — имеют не плохие рейтинги и продажи своей продукции. Особенно Sanan.
