Как подключить дхо на приоре

Альтернативный метод организации ДХО

Практичные автомобилисты нашли выход – применение электронного реле ДХО-30, позволяющее корректировать мощность ламп дальнего света, и использовать их в качестве дневных ходовых огней в светлое время суток на Лада Приора ВАЗ 2170. Реле монтируется вместо штатного микрореле дальнего света.

Такой тюнинг позволяет использовать только 30% мощности по сравнению с применением ближнего света, что уменьшает нагрузку на генератор и снижает потребление горючего. Все светооборудование работает в штатном режиме, дальний свет моргает, как и положено. Для выполнения процедуры замены следует снять приборную панель и соединить провода согласно схеме.

Всегда нравился агрессивный вид новых приор, где в фарах лампы горят не возле крыльев, а ближе к радиаторной решетке. Позже уже узнал о том, что то ДХО (дневные ходовые огни). Работают они от зажигания и стоят в новых фарах. Покупать новые фары из-за лампочек смысла большого нет!

Позже стал замечать записи на Д2 о ДХО-30. Реле с 3-мя проводами. Подключается заместо реле дальнего света. После подключения при включенном зажигании и опущенном ручном тормозе (ручнике) загораются лампы дальнего света в 30% мощности, а так же на панели приборов более тускло, чем обычно горит значок дальнего света. При включении габаритов — ДХО гаснут.

Удобно — не нужно ничего крутить. При включении света крутилкой (регулятором) МУСа (модуль управления светом) иногда забываешь выключить или включить, что может привести в первом случае к разряду аккумулятора, во втором к штрафу.

Потребляет меньше напряжения, легче генератору.

Можно ездить так и на туманках, оставляя включенными их всегда (подойдет только не штатной кнопке, с фиксацией), но менять лампочки сложней, чем у дальнего света.

Можно подключить ближний к зажиганию и замыкание на поднятый ручник, но это не то, что я хотел.

Приобрел на рынке за 650 рублей. Комплектация: реле с 3-мя проводами, 3 клеммы, инструкция.

Ставиться на место реле дальнего света К10.

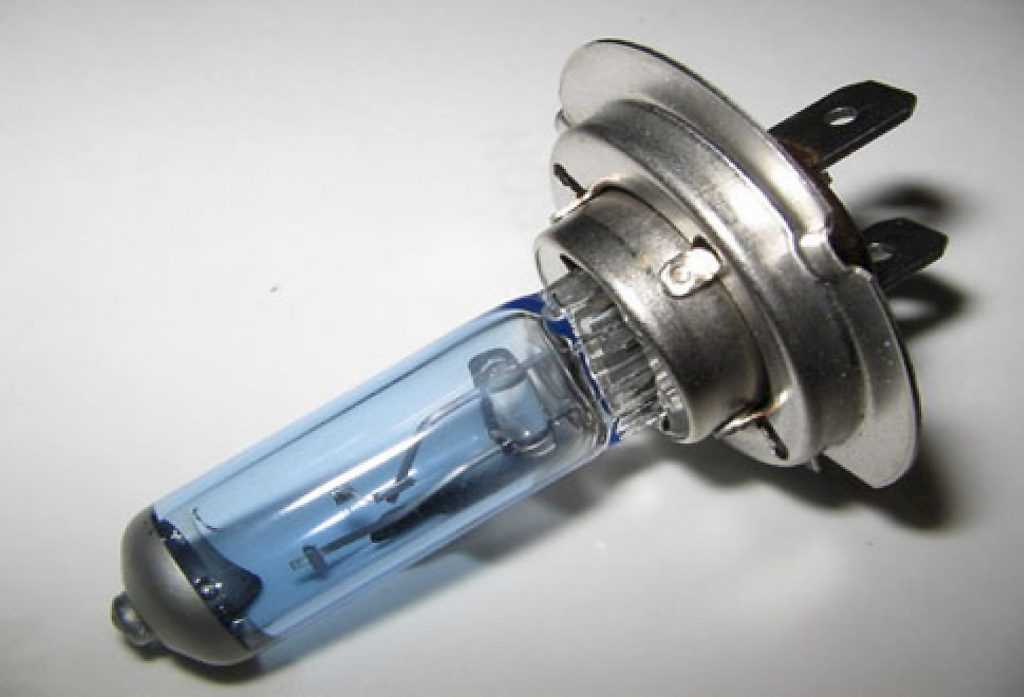

Автомобильные лампы ближнего и дальнего света, применяемые на Лада Приора в рестайлинговой и до рестайлинговой версии, почти не отличаются. Различие в том, какая компоновка самой фары стоит на Приоре. Лампа применяемая в габаритах ранних автомобилей исчезла. Задние габариты отличаются диодной вставкой в стопсигналы, теперь там схема с диодами, а раньше была лампочка.

Указатели поворота, дневные ходовые огни, ближний и дальний свет фар, габаритные огни, противотуманные фары и лампа света заднего хода очень помогают как водителю, так и другим участникам дорожного движения.

Так, например, включенная лампа ближнего света в Ладе Приоре обозначит, для пешеходов и других водителей, габариты автомобиля, поможет приблизительно определить скорость передвижения. Лампы на автомобиль Лада Приора стоит подбирать с особой дотошностью, с длительным ресурсом, в меру ярким светом.

Например, в фарах Лады Приоры спереди можно найти от 4 до 5 разных ламп. Их маркировки указаны заводом, и найти лампочки не трудно – их изготовлением занимается несколько производителей, между которыми можно выбирать. Мощность хорошей фары с зеркально чистым освещением должна превышать 58 Вт, иначе видимость ночью останется все той же, а хотелось бы подарить Приоре такое освещение, с которым было бы приятно ездить.

Подключение к проводке приоры

Теперь главное – подключение ДХО к электросхеме приоры. В принципе, можно просто подключить их к бортовой сети через предохранитель на 10 А и дополнительную кнопку, установленную в салоне, место для которой в приоре зарезервировано. Но пользоваться такой схемой будет не очень удобно: при выезде ДХО надо будет включить, при парковке не забыть отключить. Забывчивость в обоих случаях может привести к фатальным последствиям: не включил – попал минимум на штраф, а то и в ДТП. Не выключил – выбросил аккумулятор.

Намного удобнее подключить дневные ходовые огни так, чтобы они включались и выключались автоматически. Рассмотрим основные требования к включению ДХО:

  • загораются при включении зажигания (как вариант, при пуске двигателя);
  • выключаются при включении фар дальнего или ближнего света;
  • выключаются при остановке двигателя;
  • выключаются по желанию водителя при длительной стоянке с запущенным двигателем (к примеру, в пробке).

Установка управления

  1. Установка блока управления выполняется в моторном отсеке. Лучше всего монтировать блок управления у аккумуляторной батареи, максимально отдалив его от двигателя. Избыточный нагрев вблизи двигателя может привести к последующим проблемам в эксплуатации системы ходовых огней. Блок надежно защищен корпусом от попадания влаги или загрязнений, потому особых ограничений по выбору места его монтажа не имеется.
  2. Подключать блок следует по обычной схеме. На клемму «плюс» выводится провод красного цвета, на клемму «минус» — черного.
  3. Провод оранжевого цвета предназначен для автоматического отключения ходовых огней при ближнем свете или переведения ДХО в режим габаритов. Если пренебречь функциями оранжевого провода и не подключать его. Дневные ходовые огни будут продолжать светить и при включенных фарах, что может привести к ослеплению водителей идущих навстречу автомобилей и является нарушением правил. Оранжевый провод подключается к габаритам или головным фарам.
  4. Фары к блоку подключаются с использованием специального разъема, которым комплектуется набор изначально. В разъем вкладываются провода и защелкиваются там. Включите двигатель и проверьте, как работают огни — при запуске мотора они в случае правильной установки включаются автоматически, при его остановке — выключаются.
  5. Если проверку система прошла, можно закрепить блок управления. После этого выполняется фиксация самих фонарей.

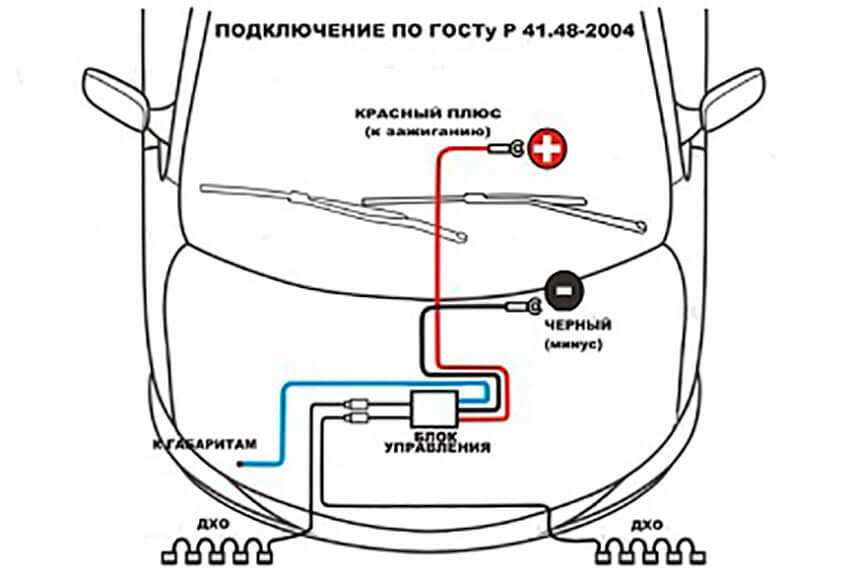

Подключение блока управления ДХО на Lada Priora согласно ГОСТу Р 41.48-2004

Дхо на приору: производители, цены аналогов, неисправности

Требование, включать «свет» на дороге даже в дневное время суток появилось всего несколько лет назад. После этого, популярность начали набирать дневные ходовые огни, сокращенно дхо – устройства, которые включаются автоматически с запуском зажигания. На автомобиль Приора 2 ДХО появились в 2013 году – с выходом этой рестайлинговой модели.

Очень полезная штука эти ходовые огни. Рэле дхо 30 на Приору — при включении зажигания зажигает дальний свет на 30 % — потому так и называется. Это намного лучше, чем включать постоянно дальний свет. Дхо на приору хорошо тем что ставится в штатные места.

 Помимо установки такой реле, можно поставить уже готовые фары на Приору с дхо, они такие с нижней полоской светодиодов — помоему красивые, пока новые. Я был удивлен, но на эту машину, оказывается бывает 6 разновидностей фар. Такие фары, ставятся в штатные места, ничего не надо переделывать.

Приора как конструктор, ставь любые плюшки. C дхо та же история выбирай что нравится.

Штатные ДХО (дневные ходовые огни) на Приору – артикул и цена

Штатные световые приборы стоят внутри блок-фар Приоры:

  • левая – 2170-03711011-00, цена – 6000-7000 рублей;
  • правая – 2170-03711010-00, цена – 6000-7000 рублей.

Штатные световые приборы стоят в одной «ячейке» с дальним светом. Для их «активации» устанавливается реле ДХО-30 на Приору стоимостью около 600 рублей. Весь секрет в том, что реле «30» ставится вместо стандартного реле дальнего света.

Новая деталь позволяет при включении зажигания автоматически включать фары дальнего света на 30% от максимальной мощности. Возможность включения дальнего света подрулевым переключателем остается.

Благодаря этой модернизации дневные ходовые загораются, когда водитель включает ключом зажигание, а затем спускает ручник. Два этих действия должны активировать световые приборы – появляется новая «предустановка» благодаря 30 реле. При этом габариты не горят одновременно с ДХО. Эта модернизация для дорестайлинговых фар сделает их такими же функциональными, какими являются рестайлинговые.

Требования к ДХО по ГОСТу

Два стандарта регламентируют работу ДХО на механических транспортных средствах в РФ – это 41.87-99 и 41.48-2004. Описываются подробные параметры установки дневных ходовых в автомобиль:

  • Нижний край фар должен быть на расстоянии от 25 см до 1,5 м от поверхности земли (не берется в учет клиренс авто);
  • Расстояние между «внутренними» краями двух фар может составлять строго от 60 см;
  • Расстояние от «внешнего» края фары до края бампера должно составлять максимум 40 см;
  • Площадь, которую должен покрывать свет от дневных ходовых огней, должна составлять от 25 до 200 квадратных сантиметров;
  • Предельно допустимая яркость огней – 800 Кд, минимальная – 400 Кд.

Неисправности

К перечню неисправностей, которые могут возникнуть при работе штатных световых приборов относятся следующие случаи:

Производители и цены аналогов

В качестве аналогов дневных ходовых огней для Приоры можно рассматривать следующие варианты:

  • DRL-Une отличает то, что блок может дублировать поворотники. Дополнительно внутри него установлена защита от скачков напряжения. Это белые светодиоды, которые выдают до 6 Лм с мощностью 0,02Вт.
  • Тюнинг «Ангельские глазки». Принцип похож – можно дублировать поворотники. Только зачастую это не самостоятельно собранная блок-фара, а изделие от производителя. В ней каждый блок как будто «подсвечивается» светодиодной лентой по контуру.
  • Светодиоды «Орлиный глаз». Очень простой и бюджетный способ. Для этого придется просто просверлить отверстия в бампере, чтобы поставить внутрь светодиоды, которые вместе создают нагрузку величиной 12-15 Вт.

Снятие и установка ДХО

Для того чтобы провести самый простой тюнинг и поставить дневных световых фар на Приору в штатные места, достаточно поменять реле в общем блоке. Эту работу следует выполнить по инструкции:

  1. Снимите минусовую клемму с АКБ. Затем, сидя на водительском сиденье, снимите пластмассовую заглушку слева под рулевым кожухом.
  2. Замените реле К10 (дальний свет) на новое – ДХО-30.
  3. Потяните к себе блок реле, чтобы пробраться к монтажному блоку. Здесь необходимо правильно соединить провода, которые отходят от реле.
  4. Красный провод подведите к контакту №21. Так дневные ходовые огни будут включаться, когда ключ проворачивается до включения зажигания.
  5. Желтый провод подведите к контакту №7. Так световые приборы будут включаться, когда габариты погаснут.
  6. Черный провод подключается к голубо-коричневому №4. Последнее действие – ходовые огни загораются при опускании ручника.

Мы в контакте: Задай вопрос – получи ответ!

Вам также может понравиться

5-ти контактное автомобильное реле

Всем привет. В сегодняшнем обзоре я поделюсь с вами своими впечатлениями о 5-ти контактном автомобильном реле, приобретенном на eBay, а так же покажу один из возможных вариантов его использования. Реле заказывалось почти одновременно с комплектом ДХО, о котором я рассказывал несколько дней назад. Зачем? Потому что при использовании стандартного подключения, при включении габаритов или ближнего/дальнего света, ДХО все так же продолжали светиться. Хорошего в этом я ничего не нашел, а потому стал задумываться об автоматизации их отключения при включении габаритов или ближнего света. Самым простым и логичным вариантом мне показалось использование реле.

К слову, это одна из тех немногих покупок, перед совершением которых я отправился в местный магазин автозапчастей. Каково же было мое удивление, когда в ВАЗовском магазине я увидел цену: реле — 5 рублей (где-то 2,5$), колодка к нему — 2,5 рубля (1$). Итого, 3,5$ за комплект оффлайн у нас без ожидания против $1,66 у них. Выбор очевиден

Посылку продавец отправил через несколько дней после оплаты, присвоив ей трек, все доступные события по которому можно посмотреть здесь.

На то, чтобы попасть из Китая в Беларусь у посылки ушел примерно месяц, после чего она была благополучно получена в моем почтовом отделении. Поставляются они в обычных полиэтиленовых пакетиках без каких-либо опознавательных знаков и надписей (если не считать наклейку со штрих-кодом).

Внешне реле мало чем отличаются от тех, что можно увидеть на полках в родных магазинах. Особых претензий к их качеству изготовления у меня нет. Непосредственно реле так вообще выглядят очень даже прилично. Контакты надежно залиты герметиком очень напоминающим смолу:

Как видно на фото, каждый контакт подписан, так что проблем с подключением возникнуть не должно

Сверху на реле изображен принцип работы реле, а так же указан производитель и краткие характеристики.

Как видно, данное реле рассчитано на напряжение в 12-14 В и максимальный ток 40А. Способно ли оно и вправду пережить такую нагрузку сказать не могу, так как ничего подходящего для проверки данного параметра у меня на момент подключения под рукой не оказалось

Для крепления реле в конструкции предусмотрена металлическая пластинка, которую можно без проблем снять, если в том будет необходимость.

В комплект поставки входит само реле и колодка к нему. Колодка идет сразу с проводами, что существенно облегчает процесс установки. Качество изготовления колодки будет несколько похуже. Основной минус — обилие облоя, не удаленного после отлива колодки. Длина проводов, идущих к колодке около 15 сантиметров.

Но тут скорее страдает внешний вид, так как на функционале это никак не сказывается. Если верить описанию, то каждое реле способно отработать 10 000 циклов включения-выключения, что достаточно неплохо.

В принципе, больше ничего интересного во внешнем виде реле нет, а значит можно переходить к проверке их работоспособности. Но перед тем, как это сделать, думаю, будет не лишним напомнить зачем эти реле вообще надо.

В обычном состоянии в реле 2 контакта постоянно замкнуты. Это контакты, обозначенные на реле цифрами 30 и 87а (в некоторых случаях 88). При при подаче напряжения на контакты 86 и 85, цепь 30-87а разрывается, а 86-85 замыкается. На свободном контакте (87) находится свободный плюс (нам он не нужен). Так что удаляем из колодки провод, идущий к 87 контакту.

Итак, приступим. Первым делом разрезаем плюсовой провод, идущий к ДХО. Поскольку в моих он общий, то можно обойтись одним реле, установив его около места его подключения. В разрез подключаем провода, идущие к контактам 30 и 87а. 86 контакт подключил к массе, а 85 к плюсовому проводу, идущему к габаритным огням. Места соединения проводов изолируем и крепим реле где-нибудь под капотом. У меня это получилось примерно так (к болту крепления подвел провод массы):

Осталось дело за малым — проверить как все работает. Включаем зажигание и видим, что наши ДХО светятся. Значит хуже не сделали.

Далее включаем габариты/ближний свет:

Как видно, все работает так, как и задумывалось. При включении габаритов/ближнего света лампочки ДХО отключается. Для большей наглядности снял небольшое видео на тему того, как это выглядит в живую:

При желании реле можно использовать в массе самых разнообразных вариаций. На сколько я знаю, некоторые на них даже противоугонные устройства собирают

На этом, пожалуй, все

Спасибо за внимание и потраченное время

Правильная установка ходовых огней ДХО, светодиодных ДХО

В 2011 году дума РФ обязала всех автолюбителей страны устанавливать на своих “коней” или ДХО или ездить со включенным светом фар. е скажу, что это меня обрадовало на тот момент. Но по прошествии некоторого времени, все-таки, признал – это хороший закон. Не раз, особенно в пыли, видел встречную машину только если были включены ДХО. В противном случае… В общем, я всеми руками и ногами “за” дхо.

Светодиодные ДХО как попало нельзя устанавливать на автомобиль. Это строго регламентируется. Все требования, о том, как устанавливать световые приборы – можно посмотреть в ЕЭК ООН №87 и ГОСТом Р 41.48-2004.

Кратко – ходовые огни устанавливают на расстоянии не ниже 250 мм не выше 1500 мм от земли ( полотна дороги ). Минимальное расстояние между внутренними краями ДХО составляет 600 мм, а от края автомобиля не более 400 мм.

Выдержка о правильной установке светодиодных ДХО на автомобиль из ГОСТа и правил ПДД

6.19 Дневной ходовой огонь

6.19.1 Установка – Факультативна на автомобилях. Запрещена на прицепах.6.19.2 Число – Два.6.19.3 Схема монтажа – Специальных предписаний нет.6.19.4 Размещение

6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.

6.19.6 Направление – Вперед.6.19.7 Функциональная электрическая схема – В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение “включено” орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.6.19.8 Контрольный сигнал – Факультативен в виде замкнутого контура.6.19.9 Прочие предписания – Нет.

ПДД Цитата:19.4. Противотуманные фары могут использоваться:
-в условиях недостаточной видимости с ближним или дальним светом фар;
-в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар;
-вместо ближнего света фар в соответствии с пунктом 19.5 Правил.19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

Ходовые огни необходимо устанавливать только спереди автомобиля. Запрещена установка на прицепах. Схема установки конкретная. Ее Вы видите на фото выше и ее стоит придерживаться, дабы избежать в последствии проблем с ГИБДД. Также не забываем о допустимой светосиле в 400-800 Кд. Дневные ходовые огни должны включаться с запуском автомобиля и выключаться при включении головного света или габаритов. Как правильно подключить огни таким образом мы рассмотрим в этой статье.
