Запуск мощного электромотора часто приводит к мгновенному отключению автоматического выключателя. Пусковые токи и срабатывание защиты становятся главной проблемой при монтаже промышленного или бытового оборудования. В среднем такой скачок тока в 5-7 раз превышает номинал. Диагностика системы занимает около двух часов, а стоимость исправления ошибки может варьироваться от цены одного автомата до установки дорогого частотного преобразователя. Правильный подбор расцепителя решает проблему навсегда.
Основы анализа электрической схемы
Перед началом работ важно понимать, что пусковой ток — это кратковременный всплеск силы тока в момент старта двигателя или включения блока питания. Он значительно выше номинального тока, который устройство потребляет при стабильной работе. Анализ схемы считается задачей средней сложности. Я обычно выделяю на первичную диагностику и расчеты около 60-120 минут. Основная цель здесь — определить, успевает ли электромагнитный расцепитель среагировать на этот скачок до того, как ток стабилизируется.
Комплектующие для модернизации защиты
Для устранения ложных срабатываний потребуются компоненты, подходящие под конкретный тип нагрузки. Я всегда подбираю оборудование с запасом по надежности.

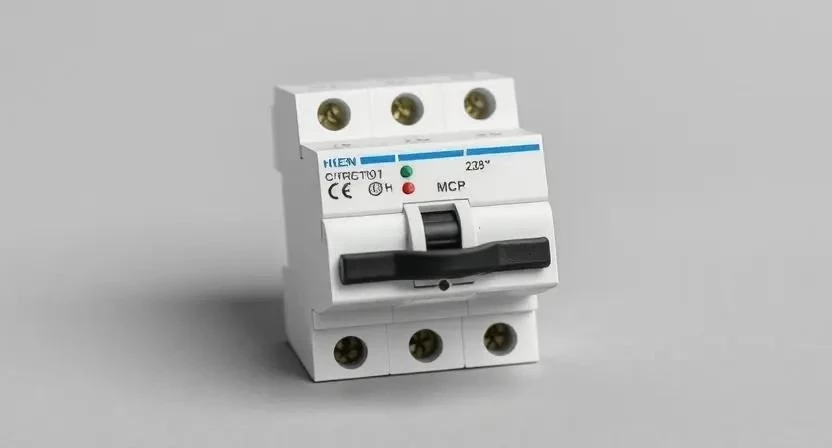

- Автоматический выключатель с характеристикой B (для освещения, электроники)
- Автоматический выключатель с характеристикой C (универсальный, для бытовых приборов)
- Автоматический выключатель с характеристикой D (для мощных двигателей, трансформаторов)
- Магнитный контактор для дистанционного управления
- Устройство плавного пуска (УПП) для снижения пиков
- Частотный преобразователь (ЧРП) для регулировки оборотов
- Маркировочные бирки для кабелей
- Наконечники НШВИ для качественного обжима
Примерные затраты на материалы представлены в таблице:
| Наименование | Средняя цена (руб.) | Применение | Срок службы |
|---|---|---|---|
| Автомат тип C (16А) | 300 — 800 | Бытовые розетки | 10-15 лет |
| Автомат тип D (16А) | 500 — 1200 | Насосы, компрессоры | 10-15 лет |
| Устройство плавного пуска | 5 000 — 15 000 | Мощные двигатели | 7-10 лет |
| Частотный преобразователь | 8 000 — 30 000 | Регулируемый привод | 5-10 лет |
| Контактор 25А | 1 200 — 3 000 | Силовые цепи | 10 лет |
Инструментарий электрика
Качественный инструмент гарантирует точность замеров и безопасность монтажа. Без некоторых позиций приступать к работе нельзя.

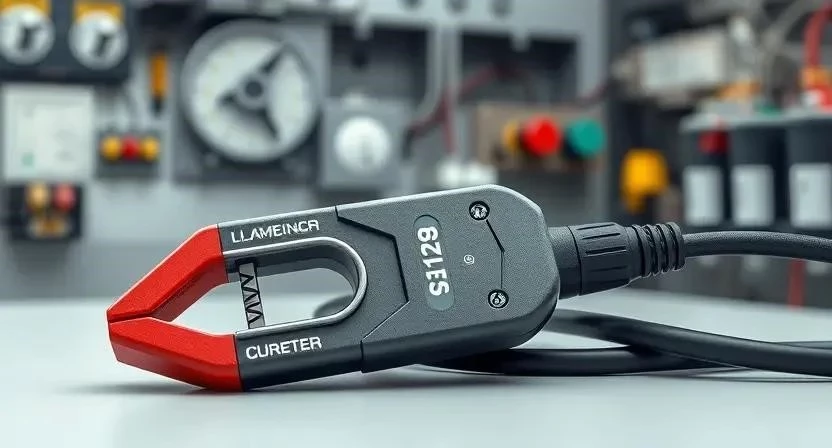

- Токовые клещи — обязательный инструмент для замера пусковых токов
- Мультиметр цифровой — для проверки напряжения и прозвонки цепей
- Индикатор напряжения — для оперативного контроля отсутствия фазы
- Набор диэлектрических отверток — для работы в щите
- Стриппер (инструмент для зачистки кабеля) — для аккуратного снятия изоляции
- Пресс-клещи — для обжима наконечников
- Фонарь налобный — для освещения темных зон щитка
- Анализатор сети (аренда) — для глубокого анализа гармоник и просадок
Организация рабочего пространства

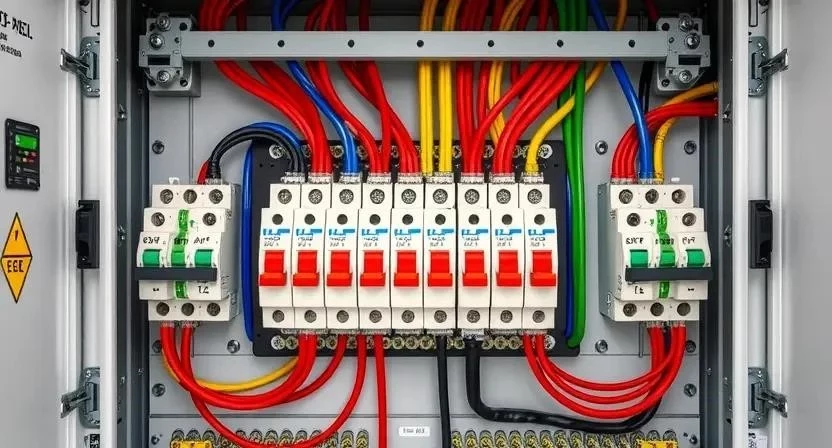

Безопасность в электромонтаже стоит на первом месте. Сначала я обеспечиваю свободный доступ к электрощиту, убрав все лишние предметы. Основное питание отключается полностью, что проверяется индикатором напряжения. Все провода маркируются перед демонтажем, чтобы не перепутать фазы и нули. Вокруг щита организуется безопасная зона, куда не допускаются посторонние люди.
Подготовка электрических соединений
Плохой контакт часто имитирует проблемы с защитой, вызывая нагрев и преждевременное срабатывание теплового расцепителя. Я начинаю с тщательной проверки затяжки всех винтовых соединений в щите. Клеммы очищаются от окислов с помощью специального средства или мелкой наждачной бумаги. Далее проверяется целостность изоляции всех питающих линий. Обязательным этапом является замер сопротивления изоляции мегаомметром, чтобы исключить утечки тока на землю.
Пошаговый алгоритм устранения ложных срабатываний
Процесс замены защиты требует системного подхода. Я рекомендую строго следовать данной последовательности:
- Определение номинальной мощности оборудования по паспорту (5-10 мин).
- Расчет предполагаемого пускового тока по формуле (Iпуск = Iном * k) (10 мин).
- Замер фактического пускового тока с помощью токовых клещей в момент старта (15 мин).
- Анализ текущей характеристики установленного автомата (B, C или D) (5 мин).
- Сравнение фактического тока с порогом электромагнитного расцепителя (10 мин).
- Выбор нового автоматического выключателя с подходящей кривой срабатывания (15 мин).
- Проверка сечения кабеля на соответствие новому номиналу защиты (10 мин).
- Демонтаж старого устройства и установка нового на DIN-рейку (20 мин).
- Проверка надежности всех соединений и затяжка клемм (10 мин).
- Тестовый запуск оборудования и повторный замер тока (15 мин).
- Проверка температуры автомата под нагрузкой через 10 минут работы (15 мин).
- Финальная маркировка устройства в щите для будущих проверок (5 мин).
Однажды я ставил насос в частном доме, где стоял автомат типа B. В итоге он выбивал при каждом старте, хотя по номиналу всё сходилось. После замены на тип C проблема исчезла мгновенно.
Технические нюансы и особенности
Температура воздуха в щитовой влияет на работу теплового расцепителя: в жару автомат может сработать раньше времени. Также стоит учитывать длину питающего кабеля. Слишком длинная линия вызывает падение напряжения, что увеличивает время пуска двигателя и, соответственно, время воздействия пускового тока на защиту. Я всегда проверяю совместимость брендов защиты, так как разные производители могут иметь небольшие отклонения в порогах срабатывания.
Типичные ошибки при подборе защиты
Новички часто пытаются решить проблему самым простым, но опасным путем. Я выделил основные промахи:
- Установка слишком мощного автомата без проверки сечения кабеля. Это прямой путь к пожару, так как кабель сгорит быстрее, чем сработает защита.
- Путаница между типами B и D. Попытка поставить тип B на мощный компрессор приведет к постоянным отключениям.
- Игнорирование пусковых токов при расчете общей нагрузки на вводной автомат.
- Использование дешевых безымянных автоматов с непредсказуемыми характеристиками.
- Отказ от использования наконечников на многожильном проводе.
Я помню случай, когда заказчик сам заменил автомат на 32А вместо 16А. Проводка начала греться, так как сечение было слишком малым. Пришлось перекладывать кабель по всему дому.
Экономический расчет модернизации
Стоимость решения зависит от выбранного метода. Замена автомата — самый дешевый вариант, но не всегда самый эффективный для очень мощных машин.
| Метод решения | Стоимость материалов (руб.) | Работа мастера (руб.) | Экономия (своими руками) | |
|---|---|---|---|---|
| Замена автомата (C -> D) | 500 — 1 200 | 1 500 — 3 000 | 2 000 — 4 200 | 1 500 — 3 000 |
| Установка УПП | 5 000 — 15 000 | 4 000 — 8 000 | 9 000 — 23 000 | 4 000 — 8 000 |
| Монтаж ЧРП | 8 000 — 30 000 | 6 000 — 12 000 | 14 000 — 42 000 | 6 000 — 12 000 |
Эксплуатация и уход за системой
После завершения монтажа работа не заканчивается. Я рекомендую раз в полгода проводить протяжку всех винтовых соединений, так как от вибраций и перепадов температур они ослабевают. Полезно проверять температуру автоматов тепловизором под максимальной нагрузкой — это позволяет выявить перегрев до того, как случится авария. Помните, что срок службы защитной аппаратуры ограничен, и через 10-15 лет механизмы расцепителя могут начать работать некорректно.
Я часто использую тепловизор после установки. Это позволяет сразу увидеть плохой контакт, который не виден глазом.
Альтернативные способы борьбы с пусковыми токами
Если замена автомата не помогает или недопустима по нормам безопасности, применяются технические решения:
- Использование частотных преобразователей для плавного разгона двигателя.
- Установка конденсаторных блоков для компенсации реактивной мощности.
- Переход на трехфазную сеть для распределения нагрузки.
- Применение мягких стартеров (софт-стартеров).
- Установка контакторов с системой «звезда-треугольник».
- Использование двигателей с пониженным пусковым током.
- Установка стабилизаторов напряжения с высоким запасом по перегрузке.
Справочная информация и FAQ
Почему автомат выбивает только в момент старта?
Это происходит из-за срабатывания электромагнитного расцепителя. В момент пуска ток в несколько раз превышает номинал, что воспринимается автоматом как короткое замыкание.
В чем разница между автоматами типа C и D?
Тип C срабатывает при токе в 5-10 раз выше номинала, а тип D — при 10-20 раз. Тип D предназначен для нагрузок с очень высокими пусковыми токами.
Можно ли просто поставить автомат на большее количество ампер?
Категорически нельзя без проверки кабеля. Автомат защищает провод от перегрева. Если поставить слишком мощный автомат, кабель сгорит, а защита не сработает.
Что такое селективность защиты?
Это способность системы отключать только тот участок сети, где возникла проблема, не обесточивая весь объект.
Как влияют пусковые токи на светодиодное освещение?
Сильные скачки могут привести к выходу из строя драйверов светодиодов или вызвать мерцание света в момент запуска мощного прибора.
Помогают ли стабилизаторы напряжения при пусковых токах?
Обычные стабилизаторы могут уходить в защиту или просаживать напряжение еще сильнее. Нужны модели с высоким коэффициентом перегрузки.
Сколько раз можно перезапускать оборудование при срабатывании защиты?
Не более 3 раз. Постоянные попытки запуска перегревают обмотки двигателя и изнашивают механизм автомата.
Как рассчитать пусковой ток для насоса?
Нужно умножить номинальный ток (указан на шильдике) на коэффициент пуска (обычно от 5 до 8 для асинхронных двигателей).
Технические таблицы для расчетов
Сравнение характеристик расцепителей:
| Тип характеристики | Порог срабатывания (от Iном) | Область применения | Риск ложного срабатывания |
|---|---|---|---|
| Тип B | 3 — 5 раз | Освещение, электроника | Высокий (для двигателей) |
| Тип C | 5 — 10 раз | Бытовые приборы, общая сеть | Средний |
| Тип D | 10 — 20 раз | Промышленные моторы, ТР | Низкий |
Ориентировочные пусковые токи для разного оборудования:
| Тип нагрузки | Коэффициент пуска (k) | Пример Iном | Пример Iпуск | Рекомендуемый тип |
|---|---|---|---|---|
| ТЭНы, лампы накаливания | 1.0 — 1.2 | 10А | 10-12А | B / C |
| Блоки питания ПК | 2.0 — 5.0 | 2А | 4-10А | B / C |
| Бытовой холодильник | 5.0 — 7.0 | 1А | 5-7А | C |
| Стиральная машина | 4.0 — 6.0 | 3А | 12-18А | C |
| Мощный компрессор | 7.0 — 12.0 | 16А | 112-192А | D |
Сравнение методов борьбы с пусковыми токами:
| Метод | Эффективность | Сложность монтажа | Влияние на ресурс мотора |
|---|---|---|---|
| Замена на тип D | Средняя | Низкая | Без изменений |
| Установка УПП | Высокая | Средняя | Увеличивает ресурс |
| Установка ЧРП | Максимальная | Высокая | Значительно увеличивает |
| Схема звезда-треугольник | Средняя | Высокая | Снижает износ |
Меры безопасности при электромонтаже
Работа с электричеством опасна для жизни. Всегда используйте диэлектрические перчатки и защитные очки при работе с клеммами. Перед любым касанием проводов проверяйте отсутствие напряжения индикатором. При работе с химией для очистки контактов обеспечьте проветривание помещения. Никогда не работайте под напряжением. Если оборудование установлено на высоте, используйте сертифицированные стремянки и страховочные ремни. Помните о пожаробезопасности: держите под рукой исправный огнетушитель углекислотного типа.
