Защитное заземление и зануление по ПУЭ

Организация электробезопасности в жилом или промышленном здании начинается с правильного выбора системы защиты от поражения током. Ошибки в монтаже приводят к серьезным штрафам от технадзора или, в худшем случае, к летальному исходу при пробое изоляции. Правильное выполнение защитного заземления и зануления по ПУЭ позволяет снизить риск электрошока практически до нуля. Стоимость качественного контура заземления для частного дома варьируется от 15 до 50 тысяч рублей, а время монтажа занимает от одного до трех дней в зависимости от типа почвы.

Базовые термины и понятия электробезопасности

Для начала разберемся с базой, чтобы говорить на одном языке. Электроустановка — это совокупность машин, аппаратов, линий и вспомогательного оборудования, предназначенных для производства, преобразования и распределения электроэнергии. Открытые проводящие части — это те детали оборудования, которые в нормальном режиме не находятся под напряжением, но могут оказаться под ним при повреждении изоляции (например, металлический корпус стиральной машины).

Заземление представляет собой преднамеренное электрическое соединение с землей. Зануление же — это соединение с глухозаземленной нейтралью источника питания. Основными нормативными документами здесь выступают ПУЭ (Правила устройства электроустановок), ГОСТы и СНиПы, которые жестко регламентируют, как именно нужно собирать систему, чтобы она работала, а не просто «была для галочки».

Обзор ключевых требований ПУЭ

Основной массив требований сосредоточен в главе 1.7 ПУЭ. Здесь четко разделены подходы для электроустановок с напряжением до 1 кВ и выше 1 кВ. Для сетей до 1 кВ основной упор делается на ограничение напряжения прикосновения и быстрое отключение питания при возникновении короткого замыкания.

В установках выше 1 кВ требования становятся еще жестче из-за огромной мощности токов. Там заземление выполняет не только защитную, но и рабочую функцию. Я всегда напоминаю заказчикам: ПУЭ — это не просто рекомендации, а закон. Нарушение любого пункта из главы 1.7 при проверке инспектором приведет к запрету эксплуатации объекта.

Механизмы работы защитного заземления

Защитное заземление работает по принципу создания пути с минимальным сопротивлением для тока утечки. Если изоляция внутри прибора пробивает на корпус, ток уходит в землю, а не через тело человека. Главная задача здесь — максимально снизить напряжение прикосновения. Это разница потенциалов между заземленным корпусом и землей, на которой стоит человек.

Ключевую роль играет заземлитель — металлический проводник (стержень, полоса), погруженный в почву. Чем ниже сопротивление заземлителя, тем эффективнее работает защита. Если заземление сделано плохо, при пробое корпуса вы все равно почувствуете ощутимый удар током, так как часть энергии пойдет через вас.

Принципы функционирования защитного зануления

Зануление работает иначе. Здесь мы соединяем корпус оборудования с нейтральным проводом (N), который на подстанции уже заземлен (глухозаземленная нейтраль). При пробое изоляции на корпус возникает полноценное короткое замыкание между фазой и нулем.

В этом случае в цепь устремляется огромный ток, который моментально вызывает срабатывание автоматического выключателя. Питание отсекается за доли секунды. Важно понимать, что зануление эффективно только при наличии исправных автоматов защиты. Если автомат «завис» или подобран неправильно, корпус останется под напряжением, что смертельно опасно.

Разбор систем заземления по ПУЭ

Существует несколько схем организации защиты, каждая из которых подходит для своих задач. Выбор системы зависит от типа сети и требований к надежности питания.

• TN-C: совмещенный нулевой защитный проводник (PEN). Самая старая и опасная система, сейчас почти не применяется в новом строительстве.
• TN-S: раздельные нулевой (N) и защитный (PE) проводники по всей длине сети. Самый надежный вариант.
• TN-C-S: комбинированная система, где на вводе в здание PEN-проводник разделяется на N и PE. Оптимально для частного сектора.
• TT: оборудование заземляется локально, независимо от нейтрали источника. Обязательно использование УЗО.
• IT: нейтраль источника изолирована или заземлена через большое сопротивление. Применяется в больницах и на производствах, где нельзя отключать свет при первой же утечке.
• Повторное заземление: установка дополнительных заземлителей вдоль линии PEN для подстраховки.
• Функциональное заземление: создание общего потенциала для работы электроники.
• Заземление по контуру: создание кольцевой структуры вокруг здания.

Для наглядности я составил таблицу сравнения этих систем:

Сравнительный анализ заземления и зануления

Многие путают эти понятия, но разница принципиальная. Заземление — это связь с планетой Земля. Зануление — это связь с нейтралью трансформатора. Я часто видел, как в старых домах люди пытались «занулить» розетки, просто соединяя заземляющий контакт с нулевым проводом в щитке. Это грубейшее нарушение, которое может привести к тому, что при обрыве нуля в подъезде все корпуса приборов в квартире окажутся под фазой.

Заземление работает пассивно: оно просто отводит ток. Зануление работает активно: оно создает условия для срабатывания защиты. В идеале в современном доме используется комбинация — система TN-C-S, где есть и зануление на вводе, и полноценное заземление внутри здания.

Однажды я приехал на объект, где монтажники соединили заземляющий контур с нулевой шиной в нескольких местах внутри дома. В итоге при скачке напряжения в сети на корпусах всех котлов в котельной появилось напряжение 110 вольт. Пришлось всё переделывать с нуля, потому что такая «смесь» превращает защиту в ловушку.

Требования к устройству заземлителей

Сопротивление заземления — это главный показатель качества. Согласно ПУЭ, для большинства бытовых электроустановок оно не должно превышать 4 Ом (для некоторых случаев до 10 Ом). Если почва песчаная или каменистая, добиться таких цифр сложно, приходится увеличивать количество стержней или использовать солевые растворы для улучшения проводимости.

Конструктивно заземлитель может быть стержневым, полосовым или комбинированным. Повторное заземление выполняется для того, чтобы при обрыве магистрального PEN-проводника потенциал на корпусах оборудования не поднялся до опасных значений.

Типичные ошибки при монтаже и проектировании

Самая частая ошибка — использование тонкого провода для заземления. По ПУЭ сечение PE-проводника должно быть не меньше сечения фазного проводника (до 16 мм²). Если поставить тонкий провод, при серьезном пробое он просто испарится раньше, чем сработает автомат.

Еще один «хит» от новичков — заземление на трубы водоснабжения или отопления. Категорически запрещено! Современные трубы часто пластиковые, а металлические могут быть заменены в любой момент, и ваша защита исчезнет. Кроме того, вы можете «подарить» электричество соседям по стояку.

1. Использование стальных труб вместо специализированных электродов.
2. Отсутствие УЗО в системе TT.
3. Соединение заземления с нулем после установки главного автомата.
4. Использование скруток вместо сварки или зажимов в контуре.
5. Игнорирование замера сопротивления после монтажа.

Практическое руководство по монтажу заземления

Для создания надежного контура я рекомендую использовать метод треугольника из трех стержней. Это проверенная временем схема, которая в большинстве почв дает нужные 4 Ома.

Необходимые материалы:

• Стальные уголки или стержни (диаметр 16-20 мм, длина 3 м) — 3 шт.
• Полоса стальная оцинкованная (40х4 мм) — 10-15 м.
• Электроды для сварки (МР-3 или аналоги) — 1 кг.
• Кабель ПВ-3 (желто-зеленый) сечением 6-16 мм² — согласно длине.
• Зажимы болтовые для соединения полосы и кабеля — 4 шт.
• Грунтовка по металлу или битумная мастика — 1 банка.
• Песок для засыпки стержней (если почва глинистая) — 5 мешков.
• Защитные трубки ПВХ для вывода кабеля из земли — 2 м.

Инструменты:

• Сварочный аппарат (обязательно).
• Кувалда или отбойный молоток (желательно).
• Рулетка и уровень.
• Набор ключей и пассатижи.
• Прибор для замера сопротивления (мегомметр) — обязательно для проверки.

Я однажды пытался забить стержни в плотный суглинок обычным ломом. Спина чуть не «отвалилась», а стержень погнулся. В итоге взял арендованный отбойный молоток — забил три штуки за час. Мой совет: не экономьте на инструменте, если грунт тяжелый.

1. Разметка территории (треугольник со стороной 2.5–3 метра) — 30 мин.
2. Рытье траншей глубиной 70 см между стержнями — 3-4 часа.

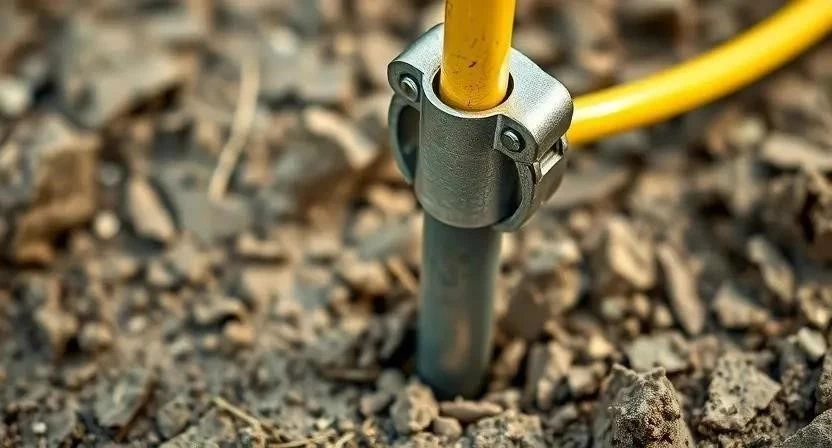

3. Забивка вертикальных стержней на глубину 2.3–3 метра — 2 часа.
4. Укладка стальной полосы в траншеи — 1 час.
5. Сварка полосы со стержнями (все швы зачистить и покрасить) — 2 часа.
6. Монтаж заземляющего проводника от контура к щитку — 1 час.
7. Засыпка траншей с послойным трамбованием — 2 часа.

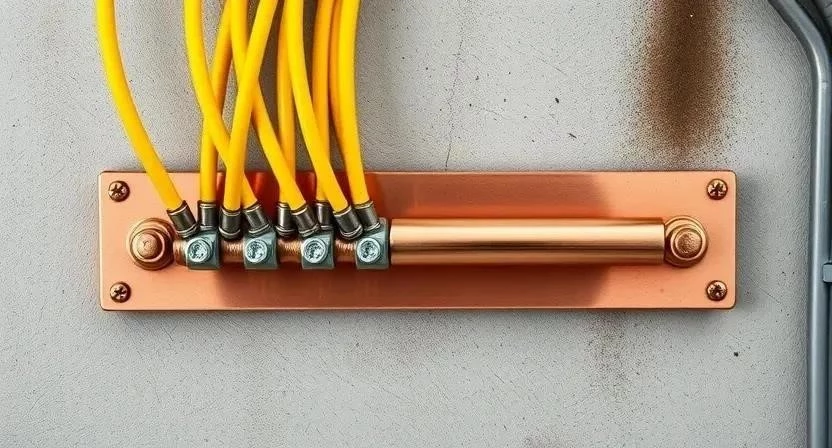

8. Подключение PE-проводника к главной заземляющей шине (ГЗШ) — 30 мин.
9. Замер итогового сопротивления прибором — 1 час.
10. Маркировка места расположения контура на плане дома — 15 мин.

Важные нюансы: Сварные швы обязательно обрабатывайте битумом, иначе они сгниют за пару сезонов. Температура почвы влияет на замеры: весной, когда земля влажная, сопротивление будет ниже, чем в засушливый август. Поэтому финальный замер лучше делать в средний период.

Безопасность: При работе со сваркой используйте маску и перчатки. При забивании стержней берегите пальцы. Если работаете рядом с существующим кабелем — сначала вызовите службу уточнения трасс, чтобы не пробить фазу в землю.

Расчет стоимости (пример для дома): Материалы обойдутся примерно в 7 000–12 000 руб. Работа мастера — от 8 000 до 15 000 руб. Если делать своими руками, экономите около 10 тысяч, но теряете время и рискуете качеством сварки.

Испытания и контроль системы

После монтажа нельзя просто закрыть ямы и забыть. Приемосдаточные испытания проводятся с помощью специального прибора — заземлителя или мегомметра. Проверяется сопротивление основного контура и целостность всех соединений.

Периодичность проверок для частных домов обычно составляет раз в 3-5 лет. В промышленных объектах контроль проводится ежегодно. Все результаты заносятся в паспорт заземляющего устройства. Если сопротивление выросло, значит, металл подвергся коррозии или почва слишком пересохла — в таком случае контур расширяют дополнительными стержнями.

Особенности рабочего (функционального) заземления

Не путайте защитное заземление с функциональным. Защитное спасает жизнь, а функциональное обеспечивает стабильную работу оборудования. Например, для серверных стоек или высокоточных медицинских приборов создается отдельный контур с очень низким сопротивлением.

Цель здесь — создать «чистый» ноль, чтобы помехи из сети не влияли на работу электроники. В таких случаях нормы ПУЭ требуют полной изоляции функционального заземления от защитного, чтобы токи утечки от бытовых приборов не «сводили с ума» чувствительные датчики.

Часто задаваемые вопросы (FAQ)

1. Можно ли использовать арматуру вместо спецстержней?
Можно, если она имеет соответствующий диаметр и защитное покрытие. Но специализированные оцинкованные стержни служат дольше.

2. Что делать, если сопротивление слишком высокое?
Добавить еще один стержень, увеличить расстояние между ними или использовать токопроводящий гель/соль (хотя соль ускоряет коррозию).

3. Обязательно ли ставить УЗО при заземлении?
В системе TT — обязательно. В TN-S крайне желательно для защиты от утечек тока.

4. Можно ли заземлить дом на водопроводную трубу?
Нет, это запрещено ПУЭ и опасно для окружающих.

5. Чем отличается PEN-проводник от PE?
PEN — совмещенный (ноль + земля), PE — только защитный (земля).

6. Как часто нужно проверять заземление?
Раз в 3-5 лет для жилых домов, раз в год для предприятий.

7. Поможет ли заземление от удара молнии?
Заземление электроустановок не заменяет молниезащиту. Для молний нужен отдельный контур и молниеотвод.

8. Можно ли объединить заземление нескольких домов на одном участке?
Да, можно создать общий контур, если это предусмотрено проектом и соблюдены нормы по сопротивлению.
