Светодиодные лампы led

Можно ли устанавливать в обычные фары LED лампы?

ОБНОВЛЕНИЕ

Выдержка из документа:

«Объективная сторона данного состава соответствующего административного правонарушения может иметь место только в случае одновременного несоответствия цвета огней и режима работы таких приборов требованиям, указанным изготовителем в эксплуатационной документации, и в случаях установления дополнительных световых приборов».

«Вместе с тем, в случае несоответствия только цвета или режима работы световых приборов, установленных на транспортном средстве, названным выше требованиям управление таким транспортным средством может быть квалифицировано по части 1 статьи 12.5 КоАП РФ».

Вы заметили друзья, как в нашу с вами жизнь плавно и незаметно вошли светодиоды? Они теперь по-всюду. Они просто везде. Но еще несколько лет назад светодиодная оптика казалась многим из нас фантастикой. Особенно, в автопромышленности. Правда с каждым годом теперь все больше автопроизводителей вместо штатной галогенной или ксеноновой оптики устанавливают на свои автомобили светодиодные фары. Это стало возможным благодаря тому, что цена себестоимости светодиодных ламп существенно упала.

В конечном итоге в наш мир пришла повсеместная мода на светодиоды и сразу в автомире появился спрос на эту светодиодную оптику. Но не все могут позволить себе купить новый автомобиль со светодиодными фарами. Поэтому многие компании вовремя поняли, что пришла пора производить светодиодные лампы для ближнего и дальнего света, которые могут заменить обычные галогеновые и ксеноновые лампочки в фарах. Естественно, что многие автомобилисты решили приобрести себе подобные лампы установив их на свою автомашину. Но законно ли это? И, существует ли ответственность за установку не заводской светодиодной оптики? Давайте вместе сегодня в этом разбираться.

Технологии 21 века все больше захватывают наш бренный мир. Каждый год в мире появляется все больше невероятных инновационных идей, а вчерашние фантастические технологии сегодня становятся реальностью. Не обошел прогресс цифрового века и саму автопромышленность. В особенности в части световых приборов автомобилей, которые за последние десятилетия претерпели существенные изменения.

Причем прогресс в авто-светотехнике за последние несколько лет стал более существенным, чем это происходило за последние 50 лет. В итоге мы с вами увидели, как в автопромышленности сначала появилась ксеноновая оптика, затем — светодиодная. Теперь наш мир стоит на пороге новой эры — лазерного светового освещения.

Но сегодня речь будет не об этом. Как мы уже выше сказали, что во всем мире (в том числе и в нашей стране) в настоящий момент наблюдается сверх популярность светодиодных ламп, которые устанавливаются в автомобильные фары.

За последние годы все больше автоводителей начинают задумываться о замене галогенных и ксеноновых фар на новые светодиодные лампы. Насколько это эффективно и выгодно вы можете узнать из нашей обзорной статьи здесь же.

Но есть еще один главный вопрос, который волнует многих автомобилистов. Можно ли устанавливать в обычные фары предназначенные для галогенных или ксеноновых ламп, новомодные светодиодные лампы? Существует ли в России ответственность за установку этих светодиодных ламп в переднюю оптику?

К нашему сожалению, многие из автовладельцев по-прежнему думают, что ответственности за это не существует. Ведь это же не ксеноновые лампы которые запрещено устанавливать в галогенные фары. Но это далеко не так. Ответственность за такую установку этих ламп на самом деле существует и она очень строгая. К примеру, за незаконную установку светодиодных ламп ближнего или дальнего света в переднюю оптику автомобиля водитель может лишиться водительских прав. Вы удивлены? Вот подробности.

Технические характеристики

На электрических схемах ИК излучающие диоды обозначают так же, как и светодиоды, с которыми они имеют много общего. Рассмотрим их основные технические характеристики.

Рабочая длина волны – основной параметр любого светодиода, в том числе инфракрасного. В паспорте на прибор указывается её значение в нм, при котором достигается наибольшая амплитуда излучения.

Так как ИК светодиод не может работать только на одной длине волны, принято указывать ширину спектра излучения, которая свидетельствует об имеющемся отклонении от заявленной длины волны (частоты). Чем уже диапазон излучения, тем больше мощности сконцентрировано на рабочей частоте.

Номинальный прямой ток – постоянный ток, при котором гарантирована заявленная мощность излучения. Он же является максимально допустимым током.

Максимальный импульсный ток – ток, который можно пропускать через прибор с коэффициентом заполнения не более 10%. Его значение может в десять раз превышать постоянный прямой ток.

Прямое напряжение – падение напряжения на приборе в открытом состоянии при протекании номинального тока. Для ИК диодов его значение не превышает 2В и зависит от химического состава кристалла. Например, UПР АЛ118А=1,7В, UПР L-53F3BT=1,2В.

Обратное напряжение – максимальное напряжение обратной полярности, которое может быть приложено к p-n-переходу. Существуют экземпляры с обратным напряжением не более 1В.

ИК излучающие диоды одной серии могут выпускаться с разным углом рассеивания, что отображается в их маркировке. Необходимость в однотипных приборах с узким (15°) и широким (70°) углом распределения потока излучения вызвана их различной сферой применения.

Кроме основных характеристик, существует ряд дополнительных параметров, на которые следует обращать внимание при проектировании схем для работы в импульсном режиме, а также в условиях окружающей среды, отличных от нормальных. Перед проведением паяльных работ следует ознакомиться с рекомендациями производителя о соблюдении температурного режима во время пайки

О допустимых временных и температурных интервалах можно узнать из datasheet на инфракрасный светодиод.

https://www.chipdip.ru/catalog/infrared-leds
https://lightru.pro/infrakrasnyj-svetodiod/
https://ledjournal.info/spravochnik/infrakrasnye-svetodiody.html

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

Со стабилизацией тока.
Со стабилизацией напряжения.
Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Есть ли смысл ставить светодиоды в лампы?

фото: vintagecarleds.com

Светодиоды при правильном размещении и правильной регулировке (в теории) могут преобразовывать минимальную потребляемую мощность в большое количество света, что в целом делает эту технологию привлекательной.

При прочих равных похоже, что замена энергоемких разрядных ламп на более яркие светодиоды с меньшим потреблением энергии убивает сразу двух зайцев. Плюс к этому у LED присутствует эффект «мгновенного включения» и визуальная четкость света (что на практике утомляет водителей в длинных поездках больше из-за резкого перехода от яркого света к темноте, чем мягкий градиент обычных газоразрядных ламп и даже ксенона), что заставляет экспериментаторов ставить их на свои автомобили. А еще, и это один из главных плюсов, светодиоды могут придать старым автомобилям современный стиль.

Проще говоря, светодиодные фары — это легкоустанавливаемые и легкодоступные «игрушки» с флером безопасности и технологичности, благодаря которым автомобили выглядят круче.

Типы ламп

Любой автолюбитель знает о первостепенном значении качестве головной оптики. В фарах ближнего света устанавливаются лампы следующих видов:

Галогенные:

плюсы: ровный спектр излучения, бюджетность;
минусы: большой нагрев (до 150 °С).

Ксеноновые:

плюсы: устойчивость к вибрациям, световой спектр приближен к дневному;
минусы: сложная установка.

Светодиодные:

плюсы: усиленная светоотдача при меньших энергозатратах (12 в), независимость качества света от погодных условий, простой монтаж, длительная эксплуатация.

С каждым днем led лампочки для авто все больше вытесняют с рынка галогены. Немало новых образцов авто вип-класса и признанных моделей комплектуются лампочками со светодиодами. Благодаря этим устройствам на разряд выше вырастает освещаемость проезжей части ближним светом. С учетом роста репутации LED изделий H7, H4, H11 и других появилась тенденция выпуска форм для большинства видов ближнего света. Такие всепогодные лампы выпускают даже известные марки: Филипс, Оптима, Нарва, Осрам.

Преимущества и недостатки от замены

Светодиодные лампы H4 выпускаются с различной цветовой температурой, вы можете выбрать, как будут светить ваши фары: холодным, тёплым или нейтральным белым светом. Это безусловное преимущество.

Энергопотребление светодиодов вдвое ниже — это плюс, но он нивелируется установкой блоков обманки.

На практике большинство ламп на рынке не имеют качественного стабилизатора тока, в лучшем случае есть стабилизатор напряжения, а в худшем — простой резистор. Напряжение в бортовой сети автомобиля гуляет от 11.5 до 14.3-14.7 вольт, в результате изменяется и ток через светодиоды, из-за чего может резко сократиться срок их службы.

Светодиодные лампы почти всегда значительно дороже галогеновых ламп, поэтому оправданной будет лишь замена на очень дорогие и качественные светодиоды от известных фирм типа cree или «филипс». Относительно дешевые noname китайцы выходят из строя с завидной регулярностью, в результате чего затраты на такой свет выйдут гораздо большими.

Если светодиоды питаются от импульсного источника, то возможны помехи при прослушивании радио. Чтобы решить эту проблему можно установить фильтр электромагнитных помех (LC-цепи), в дорогих лампочках он предустановлен в блоке питания.

Из-за отличий в конструкции придется регулировать фары, но это не всегда возможно.

Отражение в фаре в режиме дальнего света

Отражение в фаре в режиме ближнего света

Неправильная светотеневая граница – такие фары будут слепить водителей

Нормальная светотеневая граница

Во многих светодиодных лампах конструктивно невозможна такая направленность излучений. Например, светодиоды располагаются не на тех же местах, где установлена спираль в галогенке.

Всё это приводит к тому, что становится очень сложно или невозможно настроить фары для получения нормальной светотеневой границы и светового пучка. Фары будут светить очень низко или слишком высоко, но только не на дорогу.

В результате ты будешь слепить водителей на встречке, как колхозник с дешёвым китайским биксеноном.

Подводя итоги, отметим плюсы светодиодных ламп H4:

светят ярче штатного света;
потребляют меньше.

Минусы:

стоят дорого;
далеко не все лампы пригодны для использования: они конструктивно сделаны не так, как нужно;
если у тебя современный автомобиль, то после установки резистора-«обманки» потребление будет таким же, как и на галогене;
много продукции низкого качества и подделок.

ТОП лучших светодиодных ламп от дешевых к дорогим

Мы собрали небольшой рейтинг светодиодных ламп h4. Он составлен на основании отзывов и спроса потребителей:

Бюджетные C6 H4 LED Headlight с активной системой охлаждения, стоят около 20 долларов. Многие пользователи отмечают, что при такой цене они часто показывают себя с хорошей стороны, хорошо освещая дорогу. Потребляют мощность 12-36 Вт (в зависимости от режима работы) и выдают световой поток в 3800 лм. Заявленный срок службы – 20000 часов.
Лампы 4drive, комплект стоит около 40 долларов, в них также есть активное охлаждение. Заявленный световой поток – 8000 Лм (хотя это сомнительно). Мощность – 36 Вт. Может работать как в автомобилях с напряжением бортовой сети 12В, так и с 24В. К сожалению, производитель заявил срок службы не в часах, а в годах – не менее пяти лет, остаётся только вопрос, при какой эксплуатации.

Nighteye H4 LED, стоят около 45 долларов. Заявленный световой поток – 4000 люменов, 25 Вт. Конструкция и расположение светодиодов похожи на обычную галогенку, что обеспечивает неплохую работу и правильный световой пучок.
Philips LED X-treme Ultinon 6200 K – это качественная светодиодная лампочка H4. Цена около 120 долларов. Заявленная мощность – 23 Вт, срок службы – 5000 часов. По заявлению производителя, не слепит водителей встречных автомобилей. Видео с её тестом вы видите ниже.

Дорогой вариант из Японии – IPF Led Head H4 6500K 341HLB. Стоит почти 300 долларов. Световой поток 2260 и 3400 Лм для ближнего и дальнего света после 10 минут работы (на уже прогретых светодиодах), а общая мощность – 24 Вт. Заявленный срок службы больше 50000 часов. Светодиоды стоят те же деньги, что и спирали, которые обеспечивают их правильную работу и отражение в фаре.

Предыдущая
Автомобильные лампыОбзор сверхъярких светодиодных ламп для авто 4Drive
Следующая
Автомобильные лампыКак заменить лампочку подсветки номерного знака Renault Logan

Спасибо, помогло!Не помогло

Полезный видеоматериал

В каком типе светильников будет стоять лампа?

Прожектор

Растровый светильник

Торшер

Встраиваемый точечный светильник

Люстра

Переносной светильник

Грунтовый светильник

Уличный фонарь

Для каких целей будет использоваться лампа?

Освещение детской комнаты

Общее освещение

Локальная точечная подсветка

Освещение рабочего места

Ночное или дежурное освещение

Освещение зоны отдыха

Где будет использоваться лампа?

В жилом помещении

На улице

В техническом или подсобном помещении

В общественном месте

Выбери энергосберегающую лампу

Тебе подойдет люминесцентная трубчатая лампа

Тебе подойдет компактная люминесцентная лампа. КЛЛ

Тебе подойдет светодиодная лампа

Перепройти тест!

Предыдущая
ЭнергосберегающиеКакие энергосберегающие лампы лучше и как их выбирать
Следующая
ЭнергосберегающиеВозможен ли ремонт энергосберегающих ламп своими руками

Спасибо, помогло!Не помогло

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Драйвер, блок питания

Блок питания образца на 6W, называемый драйвер, находится в самом цоколе. Использование интегральных стабилизаторов напряжения и тока позволило сделать их размеры миниатюрными. А высокий КПД снижает нагрев стабилизатора.

Посмотрев китайский даташит, пришел к выводу, что в нашем случае схема является урезанной, отсутствуют 2 конденсатора, один из которых стабилизирует на выходе. По паспорту он рассчитан на нагрузку до 9W, но у нас всего 5 ватт. Поэтому она вполне хорошо работает и без конденсаторов, судя по пульсациям света.

Типовая схема включения

В цоколь E27 блок питания законопатили сильно, сверху он залит слегка вспененным компаундом, который и герметизирует корпус. Отковыривается очень плохо, пришлось резать цоколь. Источник тока собран на SM735P, шестиногая микросхема. Другая на 4 ноги это диодный мост, выпрямитель тока. Два голых проводка это плюс и минус. Желтый крепиться к резьбе цоколя, черный штырек в центре, к центральному контакту.

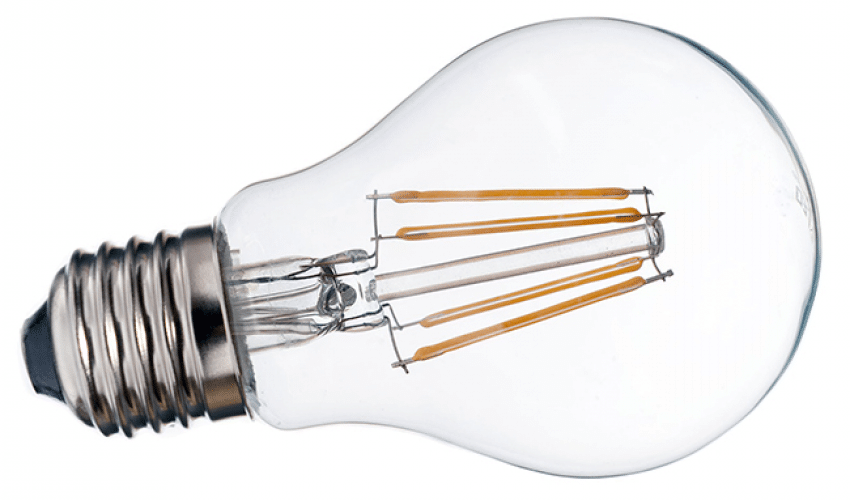

По типу питания филаментные диодные лампочки для дома разделяются на две группы:

Виды и характеристики светодиодов.

Светоизлучающие диоды различают по конструкции корпуса:

DIP – маломощные индикаторные цилиндрические элементы. Востребованы для подсветок экранов, индикации, световых гирлянд.
«Пиранья» — четырехконтактный DIP. Они крепче держатся на своем месте и меньше греются. Востребованы в автомобильной промышленности для подсветок.
SMD – внешне выглядит, как параллелепипед. За счет своей надежности и универсальности востребованы во многих отраслях светотехнической промышленности.
PCB Star светодиоды. Разновидность SMD.
СОВ – плоский SMD. Новейший тип.

Независимо от исполнения корпуса выделяют светодиоды:

Двухцветные. Они излучают одновременно два цвета. Обладают тремя контактами, один из которых общий.
Полноцветные RGB (красный-зеленый-синий). Изготавливаются из трех полупроводниковых кристаллов под общей линзой, обладают четырьмя электродами. По одному выводу для каждого полупроводникового элемента и один общий вывод. В SMD у прибора будет шесть выводов.

Пропорциональное смешение цветов дает всевозможные оттенки света. Например, при включении на 100% красного и зеленого получится желтый.

Адресные светодиоды − разновидность полноцветных. Отличаются от обычных RGB тем, что включаются по собственному индивидуальному коду. Востребован в лентах, где на адресном светодиоде можно задать неповторяющийся цветовой оттенок. При этом led-диод обладает собственным адресом, на который поступают команды от специального управляющего драйвера. Управление цветами происходит через микрочипы, которые встраиваются рядом с адресными светодиодами.
Сверхмощные (сверхяркие) светодиоды – элементы мощностью выше 1 Вт с силой тока от 300 мА. (Мощность обычных светодиодов измеряется чаще всего в милливаттах). Такие устройства светят очень ярким светом. Используются в фонариках, фарах, прожекторах и т.п.

Также led-элементы подразделяются на:

Индикаторные — маломощные.
Осветительные — приборы большой мощности.
Инфракрасные – излучают невидимый человеческому глазу инфракрасный спектр.

Инфракрасные диоды. Благодаря специально подобранным материалам проводников они испускают невидимые глазу инфракрасные лучи. Они безвредны для живых существ, но заметны для электронных систем регистрации. Востребованы во многих технических устройствах и станках во всевозможных отраслях промышленности.

Индикаторные led-диоды. Выступают в роли индикаторов для техники, подсветок дисплеев и т.п. Их делят по типу используемых полупроводников на:

двойные – светят зеленым и оранжевым;
тройные – светят желтым и оранжевым;
тройные – светят красным и желто-зеленым.

Независимо от вида светодиоды характеризуются некоторыми параметрами.

Цвет излучения. Обусловлен химическим составом полупроводников. Некоторые вещества и соответствующие им цвета обозначены в таблице.

Яркость. Она пропорциональна силе тока, текущей сквозь элемент. Среди led-диоды, которые светят белым светом, выделяют яркие (20-25 милликандел) и сверхяркие (свыше 20 тысяч милликандел).

Сила тока. Светодиоды весьма чувствительны к силе тока. При превышении ее значения выше номинального led может перегореть. Поэтому не рекомендуется превышать максимальный прямой ток элемента. Точные значения для конкретного светодиода приводятся в техническом описании.

Падение напряжения. Характеризует допустимую разницу между величинами входного и выходящего напряжения. У значения напряжения для светодиодов есть максимальное значение, превышение которого приведет к поломке led. Значения указываются в техническом описании.

Полярность. Поскольку ток в светодиоде течет только от p -слоя к n -слою, для предотвращения поломок стоит полярность. Обычно ее определяют по внешнему виду, маркировке или особым пометкам на корпусе. (Подробнее смотрите в статье «определение полярности»). Также узнать полярность можно из технической документации.

Угол рассеивания света. Определяется формой линзы, конструкцией кристалла и от используемых для изготовления кристалла веществ. Может меняться от 15 до 180 градусов.

Нагрев

Главное отличие от классических «внутреннего сгорания», это отсутствие нагрева колбы. Если раньше при попадании воды лампочка взрывалась из-за перепада температур, то тут ничего не произойдёт. Прогреваем в течение 30 минут до рабочей температуры. Замеры проводим в положении цоколем E27 вниз, чтобы узнать максимальный нагрев колбы, ведь тепло поднимается вверх. В большинстве случаем она эксплуатируется в цоколем вверх.

Для 6Вт получилось 52,8°, для 8Вт показал 53,5°. площадь колбы достаточно большая, остывать должна хорошо.

Нагрев филамент светодиода

Измерить температуру нагрева led диода возможно только на открытом воздухе. Из-за его малых размеров с первого раза сделать не получилось. Пришлось долго поводит по нему пирометром, чтобы найти точное положение.

Температура получилась 102,7°, в закрытом объеме будет конечно больше примерно на 10°. Современные led элементы уже свободно могут переносит 110° и более градусов без активной деградации кристалла.

Как отличить СМД 2835 от 3528

Существует еще один тип светодиодов, которые нередко путают с 2835, – это smd 3528. Мало того, что вводят в заблуждение цифры, так обе модели имеют одинаковые размеры. Тем не менее это абсолютно разные приборы, причем светодиоды 3528 имеют гораздо более скромные характеристики:

Мощность – 0.06 Вт.
Световой поток – 6 лм.
Угол излучения – 100 градусов.

Таким образом, если ты спутаешь эти приборы, то у тебя на руках окажется, к примеру, лента или лампа с удельной мощностью 3.6 Вт/м вместо ожидаемых 14.4 и со световым потоком в 360 лм/м вместо 1200.

Как же отличить один тип светодиодов от другого? Сделать это несложно, поскольку конструктивные особенности каждого из них видно даже невооруженным глазом:

Во-первых, кристалл у smd 2835 покрыт компаундом на всей площади корпуса, а у модели 3528 покрытие занимает лишь небольшой круглый пятачок. Кстати, именно из-за такого маленького пятачка угол рассеивания последнего сужен до 100 градусов.

Во-вторых, поскольку smd 2835 имеет минимум вчетверо большую мощность, он сильнее нагревается, а значит, требует более эффективного отвода тепла. А роль теплоотвода, как я уже говорил, исполняют выводы прибора – они у этого типа светодиодов намного больше.

Вот мы и разобрались со светодиодами и светодиодными лентами smd 2835. Теперь ты знаешь, где они используются, какими характеристиками обладают и чем отличаются от изделий похожих типов.

Для каких целей ты собираешь конструкцию?

Декоративная цветная подсветка.

Декоративная белая подсветка.

Локальное освещение

Общее освещение.

Дежурный свет

Какое питание будет у конструкции?

Батарейки

От сети 220В.

Аккумулятор достаточно большой емкости

Миниатюрные аккумуляторы

Бортовая сеть автомобиля

Светодиод SMD 5630: характеристики, конструкция, применение

Светодиод SMD 5630 представляет собой чип, обладающий высокой теплопроводностью, большим сроком эксплуатации, низким тепловым сопротивлением. Данный полупроводниковый прибор устойчив к температурам и вибрациям. Благодаря своим характеристикам нашел применение в коммерческом и бытовом освещении.

Конструкция

Конструктивно светодиод smd 5630 представляет собой планарный элемент с габаритными размерами 5,6 мм х 3,0 мм х 0,8 мм. Внутри корпуса из термоустойчивого пластика располагается мощный кристалл.

Имеет 4 вывода, как показано на рисунке. Анод, то есть положительный электрод, обозначен цифрой 4, катод, соответственно, цифрой 2. Другие выводы элемента не задействованы.

С задней стороны корпуса приделана теплоотводящая подложка, размерами 1,7 мм х 1,25 мм (5).

Выводы имеют размеры 0,8 мм х 0,9 мм. Внимательно соблюдайте полярность при монтаже светодиода. Поверхность кристалла защищена рассеивающей линзой из силиконового компаунда.

Технические параметры

Характеристики светодиода 5630, естественно, зависят от производителя. Если вы покупаете продукцию проверенных брендов, таких как Cree, Philips или Osram, то можете не переживать о том, чтобы заявленные параметры соответствовали действительности.

Но, конечно, цена у таких светодиодов будет гораздо выше, чем у их китайских аналогов

Поэтому, обратите внимание, покупая товар неизвестного бренда, лучше возьмите большее количество, чем вам надо по расчетам освещенности

На графике изображена вольт-амперная характеристика качественного LED при температуре окружающей среды 25°С.

Теперь обозначим пределы, в которых находятся основные технические параметры LED 5630:

мощность – 0,5–1,1 Вт;
прямое напряжение – 3-3,8 В;
рабочий ток – 150 мА;
импульсный ток – до 400 мА;
световой поток – 40-60 лм;
рабочая температура -25+85°С;
угол рассеивания — 120°
температура хранения – 40+100°С;
индекс цветопередачи – 80-90 Ra;
срок эксплуатации – 25000-30000 часов.

Цветовая температура светодиода может быть: теплый белый (2700-3500 К), нейтральный белый (3500-5000К) и холодный белый (5000-6400К). А также данные LED выпускаются в синем, янтарном, голубом, оранжевом, желтом и зеленом цвете.

Особенности применения

Светодиоды smd 5630 считаются одними из самых распространенных форм-факторов в своем семействе. Они отличаются своими хорошими показателями эффективности, поэтому широко применяются в светодиодных лампах. А также выпускается большое количество LED лент на их основе.

Посмотрите видео обзор ленты на базе LED 5630. Вы сможете оценить светоотдачу и компактный вид устройства с использованием описанного полупроводникового прибора.

Данные светодиоды часто используются для индикаторной подсветки в автомобиле, для освещения витрин в магазинах и для интерьерных решений в квартире. В то же время, светодиоды 5630, за счет использования в них сверхъяркого кристалла позволяют применять их для уличного освещения, как декоративного, так и прикладного толка.

И еще кое-что об использовании LED smd 5630. Светодиод предназначен для поверхностного монтажа на печатную плату. При пайке соблюдайте следующие рекомендации. При работе паяльником его температура не должна превышать 260°С и касание не должно быть дольше 10 секунд. В случае пайки оплавлением используйте низкотемпературную паяльную пасту.

На рисунке показаны размеры площадок для напайки и полезные сведения для разводчика плат.

Обобщая все вышесказанное, можно сделать вывод, что светодиоды 5630 устойчиво заняли свое место на рынке светодиодной продукции. Высокие показатели яркости допускают их использование в разных осветительных устройствах. А выбор качественных LED обеспечит вам надежную службу любого осветительного прибора, который вы создадите на их основе.

Конструкция и цоколевка светодиодных ламп h4

Для начала рассмотрим, как устроены ставшие классикой галогеновые лампы типа H4. Первое, что бросается в глаза, это наличие у них двух спиралей: одна для ближнего света, а вторая подключается при включении дальнего света.

Мощность стандартных галогеновых ламп головного света H4 65/55Вт. Такая информация говорит нам о том, что мощность вспомогательной спирали (ближнего света) — 55, а основной спирали (дальнего света) – 65 Вт. Спираль ближнего света установлена рядом с отражателем.

Для фиксации лампы H4 в фаре на её фланце есть три лепестка.

Обычно на H4 используется цоколь P43t. У него три контакта:

«+» дальний;
«+» ближний;
общий «-».

Расположение и назначение контактов ты видишь ниже.

Но галогенки греются довольно сильно, особенно если ты захочешь установить китайские лампы повышенной мощности: нагрев может быть таким, что потемнеет отражатель или «поплывёт» стекло.

Светодиодные лампы H4 по аналогии с галогеновыми также имеют два режима свечения: дальний и ближний. Поэтому обычно на них есть две группы светодиодов (или два мощных светодиода). Их общая мощность обычно составляет порядка 20-36 Ватт.

Кроме того, такие лампы чаще всего подключаются к бортовой сети автомобиля, не напрямую, а через стабилизатор тока — драйвер. Он идёт в комплекте с лампой.

Тем не менее встречаются светодиодные лампы, цоколь у которых расположен, как и на галогеновых, непосредственно возле излучающих элементов, а драйвер расположен за радиатором.

Охлаждение

Еще одним существенным отличием светодиодных ламп H4 от галогеновых или биксеноновых колб является наличие активной или пассивной системы охлаждения. Это связано с тем, что при нагреве светодиодов их кристалл начинает быстро деградировать. Особенности:

Пассивная система охлаждения чаще всего выполнена в виде кос, сплетенных из тонкой проволоки. Они играют роль радиатора.
Активное охлаждение представлено в виде небольшого кулера, расположенного на радиаторе.

Преимуществом светодиодных ламп H4 с активной системой охлаждения являются меньшие габариты, кроме того, рабочие температуры у них ниже. В противовес этому лежит серьёзная проблема: при загрязнении или замерзании вентилятор кулера может повредиться и выйти из строя, что повлечет за собой перегрев светодиодов.

Пассивная система охлаждения менее эффективна, но стабильна в выполнении своих функций, разве что изредка протирай её от пыли и грязи, чтобы обеспечивать хороший теплоотвод.
